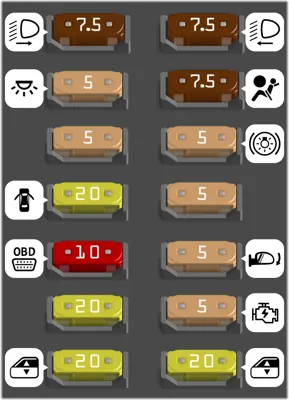

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Luz de cruce derecha | |
| - | 7.5A | Luz de cruce izquierda, nivelación de faros | |
| - | 5A | Encendido, sistema de control de clima | |
| - | 5A | Luces del techo delanteras y traseras, luces de cortesía del maletero y de las puertas | |
| - | 10A | Toma de diagnóstico, radio del coche, sistema de control de clima | |
| - | 5A | Interruptor de luz de freno, nodo del tablero de instrumentos | |
| - | 20A | Cierre centralizado de puertas | |
| - | 20A | Limpiaparabrisas bidireccional | |
| - | 20A | Ventana eléctrica del conductor | |
| - | 20A | Ventana eléctrica del pasajero | |
| - | 5A | Espejo exterior, GPS, espejo eléctrico, sensor de estacionamiento | |
| - | 7.5A | Airbag | |
| - | 5A | Interruptor de radio del coche, sistema de control de clima, luz de freno, embrague | |
| - | 5A | Nodo del tablero de instrumentos |

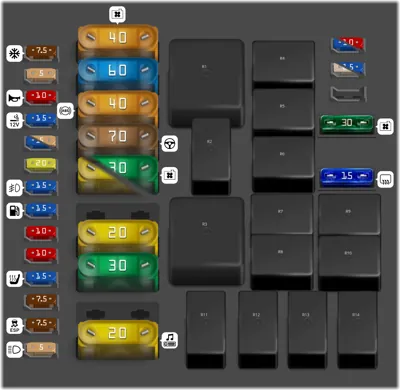

Fusibles bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Aire Acondicionado | |
| - | 5A | Luz Alta (Obturador) | |
| - | 10A | Claxon | |
| - | 15A | Encendedor de Cigarros | |
| - | 15A | Tren Motriz | |
| - | 5A | Tren Motriz (Multiair - Si Está Equipado) | |
| - | 20A | Válvulas de Freno Antibloqueo | |
| - | 15A | Luces Antiniebla | |
| - | 15A | Bomba de Combustible | |
| - | 10A | Tren Motriz | |
| - | 10A | Transmisión | |
| - | 15A | Asientos Calefaccionados [Si Está Equipado] | |
| - | 7.5A | Transmisión | |
| - | 7.5A | Sistema de Control de Estabilidad | |
| - | 5A | Luces | |
| - | 40A | Ventilador del Radiador Alta Velocidad | |
| - | 60A | Controlador de Carrocería | |
| - | 40A | Bomba de Freno Antibloqueo | |
| - | 70A | Dirección Asistida Eléctrica | |
| - | 20A | Ventilador del Radiador Velocidad Única | |
| - | 30A | Ventilador del Radiador Baja Velocidad | |
| - | No Identificado | ||
| - | 20A | Interruptor de Encendido | |
| - | 30A | Techo Solar. Techo Convertible | |
| - | No Identificado | ||
| - | 20A | Amplificador de Audio | |
| - | 15A | Tren Motriz | |
| - | 10A | Tren Motriz [Multiair Si Está Equipado] | |
| - | 25A | Tren Motriz [Multiair Si Está Equipado] | |
| - | 15A | Tren Motriz | |
| - | No Identificado | ||
| - | 30A | Motor del Soplador | |
| - | 15A | Desempañador Trasero, Espejos Calefaccionados | |
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | No Identificado | ||
| - | Espejos Calefaccionados |
