Caja de fusibles principal debajo del capó
| N° | A | Descripción | |
|---|---|---|---|
| - | Motor del ventilador trasero | ||
| - | ABS VSA | ||
| - | Principal del remolque | ||
| - | Asientos eléctricos, Sistema de memoria de posición del conductor, Subwoofer | ||
| - | Asiento delantero calefaccionado, TPMS, Techo corredizo, Soporte lumbar del conductor | ||
| - | Luces antiniebla, Motor del ventilador delantero | ||
| - | Faros, Luces de circulación diurna | ||
| - | Ventilador de refrigeración, Ventilador del condensador, Embrague MG, Lavador de faros | ||
| - | Principal del interruptor de encendido | ||
| - | Ventana eléctrica. | ||
| - | SH-AWD, Apertura/Cierre eléctrico del portón trasero, Toma ACC trasera, Luz del área de carga, Desempañador trasero | ||
| - | ECU (PCM) | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | Fusible principal | ||
| 4 | 40A | Audio, Bloqueo de puertas, Luces interiores | |
| 7 | 30A | Unidad de control de amortiguación activa | |
| 8 | 30A | Amplificador de audio | |
| 9 | 7.5A | Sistema de entretenimiento trasero | |
| 10 | 15A | Luces de emergencia | |
| 11 | 15A | Bocina, Luces de freno | |
| 12 | 20A | ABS VSA | |
| 13 | 20A | Remolque (Freno) | |
| 14 | 20A | Asiento trasero calefaccionado | |
| 15 | 20A | Inversor de aire acondicionado |
Caja de fusibles secundaria bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| - | Sin identificar | ||
| 1 | 10A | Luz de circulación diurna izquierda | |
| 2 | 10A | Luz de circulación diurna derecha | |
| 3 | 10A | Luz alta izquierda del faro | |
| 4 | 10A | Luz alta derecha del faro | |
| 5 | 7.5A | Luces pequeñas (Exteriores) | |
| 6 | 30A | Principal de luz baja del faro | |
| 7 | 7.5A | Temporizador del ventilador de refrigeración | |
| 8 | 15A | IGP | |
| 9 | 15A | Bobina IG | |
| 10 | 15A | DBW | |
| 11 | 15A | AFHT | |
| 12 | 40A | Motor del soplador delantero | |
| 13 | 20A | Luces antiniebla | |
| 14 | 30A | Lavador de faros | |
| 15 | 30A | Ventilador del condensador | |
| 16 | 30A | Ventilador de refrigeración | |
| 17 | 7.5A | Embrague MG | |
| 18 | 15A | Luz baja izquierda del faro | |
| 19 | 15A | Luz baja derecha del faro | |
| 22 | 7.5A | Luces pequeñas (Interiores) |
Caja de fusibles trasera
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 5 | 10A | Toma de accesorios trasera | |
| 6 | 20A | Portón trasero eléctrico | |
| 8 | 10A | Luz del área de carga | |
| 9 | 30A | SH-AWD | |
| 10 | 30A | Desempañador trasero | |
| 11 | 40A | Portón trasero eléctrico |

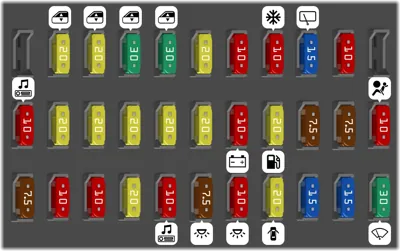

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | TPMS | |
| 2 | 10A | Motor de soporte lumbar del conductor | |
| 3 | 10A | Techo corredizo | |
| 4 | 20A | Asientos delanteros calefaccionados | |
| 5 | 10A | Audio | |
| 6 | 7.5A | Luz interior | |
| 7 | 10A | Luz interior, techo corredizo | |
| 8 | 20A | Bloqueo de puertas | |
| 9 | 15A | Toma ACC | |
| 10 | 15A | Bobina IG | |
| 11 | 30A | Limpiaparabrisas | |
| 12 | 10A | Subwoofer | |
| 13 | 20A | Reclinación eléctrica del pasajero | |
| 14 | 20A | Deslizamiento eléctrico del conductor | |
| 15 | 20A | Volante telescópico | |
| 16 | 20A | Reclinación eléctrica del conductor | |
| 17 | 20A | Deslizamiento eléctrico del pasajero | |
| 18 | 10A | Alternador | |
| 19 | 20A | Bomba de combustible | |
| 20 | 7.5A | SH-AWD, Unidad de control de amortiguación activa | |
| 21 | 7.5A | Indicadores | |
| 22 | 10A | SRS | |
| 24 | 20A | Ventana eléctrica trasera izquierda | |
| 25 | 20A | Ventana eléctrica trasera derecha | |
| 26 | 30A | Ventana eléctrica del pasajero | |
| 27 | 30A | Ventana eléctrica del conductor | |
| 28 | 20A | Volante inclinable | |
| 29 | 10A | ABS VSA | |
| 30 | 10A | Aire acondicionado | |
| 31 | 15A | Nivelación automática de faros, limpiaparabrisas trasero, lavaparabrisas/lavaluneta | |
| 32 | 10A | ACC |
CAJA DE FUSIBLES INTERIOR - Auxiliar
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | DIAG del Motor de Arranque | |
| 2 | 7.5A | STS |
