CAJA DE FUSIBLES PRINCIPAL BAJO EL CAPÓ
| N° | A | Descripción | |
|---|---|---|---|
| - | SH-AWD | ||
| - | Motor del soplador trasero | ||
| - | ABS VSA | ||
| - | Remolque principal | ||
| - | Asientos eléctricos, sistema de memoria de posición del conductor, subwoofer, volante telescópico | ||
| - | Asiento delantero calefaccionado, TPMS, techo solar, soporte lumbar del conductor | ||
| - | Luces antiniebla, motor del soplador delantero, luz interior | ||
| - | Faros, luces diurnas | ||
| - | Ventilador de enfriamiento, ventilador del condensador, embrague MG, lavador de faros [modelo canadiense] | ||
| - | Interruptor de encendido principal | ||
| - | Ventana eléctrica | ||
| - | Apertura y cierre del portón trasero eléctrico, toma de corriente trasera ACC, luz interior, desempañador trasero | ||
| - | ECU (PCM) | ||
| - | TECH | ||
| 1 | Fusible principal | ||
| 4 | 40A | Audio, cerradura de puerta, luces interiores, toma de corriente delantera ACC | |
| 5 | 30A | EPT L [si está equipado] | |
| 6 | 30A | EPT R [si está equipado] | |
| 7 | 30A | Unidad de control de amortiguación activa [si está equipado] | |
| 8 | 30A | Amplificador de audio | |
| 9 | 7.5A | Sensor de batería | |
| 10 | 15A | Peligro | |
| 11 | 15A | Bocina, freno | |
| 12 | 20A | ABS VSA | |
| 13 | 20A | Remolque (freno) | |
| 14 | 20A | Asiento trasero calefaccionado [si está equipado] | |
| 15 | 20A | Inversor de aire acondicionado |
CAJA DE FUSIBLES SECUNDARIA BAJO EL CAPÓ
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz de circulación diurna izquierda | |
| 2 | 10A | Luz de circulación diurna derecha | |
| 3 | 10A | Luz alta izquierda | |
| 4 | 10A | Luz alta derecha | |
| 5 | 7.5A | Luces pequeñas (exterior) | |
| 6 | 30A | Luz baja principal | |
| 7 | 7.5A | Temporizador del ventilador de enfriamiento | |
| 8 | 15A | IGP | |
| 9 | 15A | Bobina de encendido | |
| 10 | 15A | DBW | |
| 11 | 15A | AFHT | |
| 12 | 40A | Motor del soplador delantero | |
| 13 | 20A | Luces antiniebla | |
| 14 | 30A | Limpiador de faros [modelo canadiense] | |
| 15 | 30A | Ventilador del condensador | |
| 16 | 30A | Ventilador de enfriamiento | |
| 17 | 7.5A | Embrague del aire acondicionado | |
| 18 | 15A | Luz baja izquierda | |
| 19 | 15A | Luz baja derecha | |
| 22 | 7.5A | Luces pequeñas (interior) |
CAJA DE FUSIBLES AUXILIAR
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | ACC CMBS, BSI, ADS, EPT, AVS |
CAJA DE FUSIBLES TRASERA
| N° | A | Descripción | |
|---|---|---|---|
| 5 | 10A | Toma de corriente trasera | |
| 6 | 20A | Portón trasero eléctrico | |
| 8 | 7.5A | Luz interior | |
| 10 | 30A | Desempañador trasero | |
| 11 | 40A | Portón trasero eléctrico |

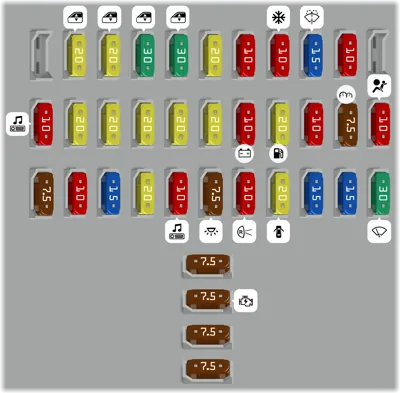

CAJA DE FUSIBLES INTERIOR
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | DIAG de arranque | |
| - | 7.5A | STS | |
| - | 7.5A | SH AWD | |
| - | 7.5A | ODS | |
| 1 | 7.5A | TPMS | |
| 2 | 10A | Motor de soporte lumbar del conductor | |
| 3 | 15A | Techo corredizo | |
| 4 | 20A | Asientos delanteros calefaccionados | |
| 5 | 10A | Audio | |
| 6 | 7.5A | Luz interior | |
| 7 | 10A | Luces de reversa | |
| 8 | 20A | Cerradura de puerta | |
| 9 | 15A | Toma de corriente ACC | |
| 10 | 15A | Bobina de encendido | |
| 11 | 30A | Limpiaparabrisas | |
| 12 | 10A | Subwoofer | |
| 13 | 20A | Reclinación eléctrica del pasajero | |
| 14 | 20A | Deslizamiento eléctrico del conductor | |
| 15 | 20A | Volante telescópico | |
| 16 | 20A | Reclinación eléctrica del conductor | |
| 17 | 20A | Deslizamiento eléctrico del pasajero | |
| 18 | 10A | Alternador | |
| 19 | 20A | Bomba de combustible | |
| 20 | 10A | SH-AWD, ODS | |
| 21 | 7.5A | Tablero de instrumentos | |
| 22 | 10A | SRS | |
| 24 | 20A | Ventana trasera izquierda eléctrica | |
| 25 | 20A | Ventana trasera derecha eléctrica | |
| 26 | 30A | Ventana eléctrica del pasajero | |
| 27 | 30A | Ventana eléctrica del conductor | |
| 28 | 20A | Volante inclinable | |
| 29 | 10A | ABS VSA | |
| 30 | 10A | Aire acondicionado | |
| 31 | 15A | Lavadora | |
| 32 | 10A | ACC |
