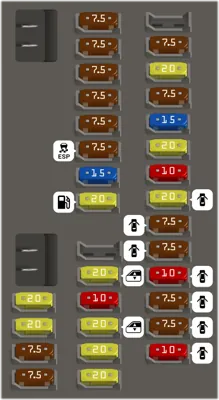

Caja de fusibles interior del lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Cierre de puerta del pasajero | |
| 2 | 7.5A | Cierre de puerta trasera del lado del pasajero | |
| 3 | 7.5A | Cierre de puerta del lado del conductor | |
| 4 | 10A | Desbloqueo de puerta del pasajero | |
| 5 | 7.5A | Desbloqueo de puerta trasera del lado del pasajero | |
| 6 | 7.5A | Desbloqueo de puerta del lado del conductor | |
| 7 | 20A | Cierre de puertas principal | |
| 8 | 10A | HAC OP | |
| 9 | 20A | ETS TELE | |
| 10 | 15A | Caja trasera IG1 | |
| 11 | 7.5A | Tablero de instrumentos IG1 | |
| 12 | 20A | Caja delantera IG1 | |
| 13 | 7.5A | ACC | |
| 15 | 20A | Deslizamiento del asiento eléctrico del conductor | |
| 16 | 20A | Quemacocos | |
| 17 | 20A | Ventanilla eléctrica trasera del lado del conductor | |
| 18 | 10A | SMART | |
| 19 | 20A | Ventanilla eléctrica del conductor | |
| 21 | 20A | Bomba de combustible | |
| 22 | 15A | Caja AS | |
| 23 | 7.5A | VSA | |
| 24 | 7.5A | ACG AS | |
| 25 | 7.5A | STRLD | |
| 26 | 7.5A | IG2 HAC | |
| 27 | 7.5A | IG2 DRL | |
| 28 | 7.5A | Bloqueo de llave ACC | |
| 29 | 7.5A | Soporte lumbar eléctrico del conductor | |
| 30 | 7.5A | Corte de luces interiores | |
| 31 | 20A | ETS TILT | |
| 32 | 20A | Reclinación del asiento eléctrico del conductor |
Cubierta de la caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | VSA MTR | ||
| - | VSA FSR | ||
| - | Freno/Bocina/Emergencia | ||
| - | Soplador trasero/BMS | ||
| - | FI Principal | ||
| - | F/B Trasero 2 | ||
| - | AS F/B 2 | ||
| - | EPS | ||
| - | Lavafaros | ||
| - | IG1B Principal | ||
| - | R/B Principal | ||
| - | DR F/B 1 | ||
| - | AS F/B 1 | ||
| - | Rear F/B 1 | ||
| - | IG1A Principal | ||
| - | DR F/B 2 | ||
| 1 | 150A | Fusible principal | |
| 4 | 30A | STM 4 | |
| 5 | 40A | Soplador delantero | |
| 6 | 40A | Desempañador trasero | |
| 7 | 40A | IG Principal 1 | |
| 8 | 20A | Freno y Bocina | |
| 9 | 15A | Luces de emergencia | |
| 10 | 7.5A | BMS |
Número de fusible de la Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 15A | ACG FR | |
| 4 | 15A | (IG1 Washer) Limpiaparabrisas | |
| 5 | 7.5A | IG1 VBSOL | |
| 6 | 7.5A | IG1 ECUI FR | |
| 8 | 15A | Fl SUB | |
| 9 | 15A | (DBW) Sistema de acelerador Drive-by-Wire | |
| 10 | 15A | FI Main | |
| 11 | 15A | (IG Coil) Bobina de encendido | |
| 12 | 10A | (DRL R) Luces de circulación diurna | |
| 13 | 10A | (DRL L) Luces de circulación diurna | |
| 14 | 20A | (INJ) Inyectores de combustible | |
| 15 | 20A | (Radio) Radio y sistema de audio | |
| 16 | 10A | (Back Up) Luces de reversa | |
| 17 | 7.5A | (MG Clutch) Embrague magnético de A/C | |
| 18 | 20A | (Front Fog*) Luces antiniebla delanteras | |
| 20 | 7.5A | (Right Headlight High Beam) Faro derecho de luz alta | |
| 22 | 10A | (Small) Luces pequeñas | |
| 24 | 7.5A | (Left Headlight High Beam) Faro izquierdo de luz alta | |
| 26 | 10A | (Right Headlight Low Beam) Faro derecho de luz baja | |
| 27 | 10A | (Left Headlight Low Beam) Faro izquierdo de luz baja | |
| 28 | 7.5A | IGPS Oil LVL | |
| 29 | 30A | (Cooling Fan) Electroventilador de enfriamiento | |
| 30 | 30A | (Sub Fan) Motor del ventilador de enfriamiento | |
| 31 | 30A | (WIP Main) Limpiaparabrisas |
Caja de fusibles interior del lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Pretensor electrónico derecho* | |
| 2 | 20A | Ventana eléctrica trasera del lado del pasajero | |
| 3 | 20A | ACM | |
| 4 | 15A | Desempañador delantero* | |
| 5 | 20A | AVS/Asientos calefaccionados | |
| 6 | 20A | Ventana eléctrica del pasajero delantero | |
| 7 | 20A | Deslizamiento del asiento eléctrico del pasajero | |
| 8 | 20A | Reclinación del asiento eléctrico del pasajero | |
| 9 | 7.5A | Soporte lumbar del pasajero* | |
| 11 | 10A | HSW | |
| 14 | 20A | Toma de corriente para accesorios trasera | |
| 15 | 20A | Toma de corriente para accesorios de la consola | |
| 18 | 30A | Amplificador Premium | |
| 19 | 10A | SRS1 | |
| 20 | 7.5A | ECU del pasajero | |
| 21 | 7.5A | SVTM4 | |
| 24 | 7.5A | IG1 OPDS | |
| 25 | 7.5A | Iluminación | |
| 26 | 30A | Pretensor electrónico izquierdo* * | |
| 27 | 20A | Toma de corriente para accesorios delantera | |
| 28 | 30A | Inversor de CA |
Caja de fusibles trasera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Cierre de puerta trasera eléctrica | |
| 2 | 20A | Luz pequeña de remolque* | |
| 4 | 7.5A | Tapa de combustible | |
| 5 | 20A | Deslizamiento de asiento | |
| 7 | 20A | Asiento trasero calefaccionado* | |
| 9 | 20A | Carga de remolque* | |
| 10 | 7.5A | Luz de reversa de remolque* | |
| 11 | 7.5A | Luces de emergencia de remolque* | |
| 12 | 10A | Limpiaparabrisas trasero | |
| 13 | 7.5A | ECU RR | |
| 17 | 20A | Freno electrónico de remolque* | |
| 18 | 40A | Motor de puerta trasera eléctrica |
