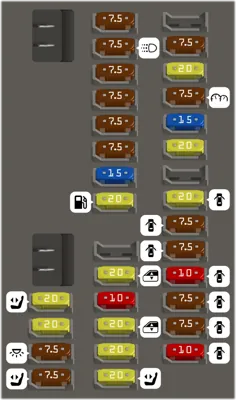

Caja de fusibles interior del lado del conductor tipo A
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | (AS Door Lock) Sistema de cierre de puertas eléctrico | |
| 2 | 7.5A | (RR DR Door Lock) Sistema de cierre de puertas eléctrico | |
| 3 | 7.5A | (DR Door Lock) Sistema de cierre de puertas eléctrico | |
| 4 | 10A | (FR AS Door Unlock) Sistema de cierre de puertas eléctrico | |
| 5 | 7.5A | (RR DR Door Unlock) Sistema de cierre de puertas eléctrico | |
| 6 | 7.5A | (DR Door Unlock) Sistema de cierre de puertas eléctrico | |
| 7 | 20A | (D/L Main) Sistema de cierre de puertas eléctrico | |
| 9 | 20A | ETS TELE | |
| 10 | 15A | IG1 RR | |
| 11 | 7.5A | (Meter) Cuadro de instrumentos | |
| 12 | 20A | IG1 FR | |
| 13 | 7.5A | (ACC) Protege varios circuitos accesorios | |
| 15 | 20A | (DR P/Seat (SLI)) Asiento de ajuste eléctrico | |
| 16 | 20A | S/R | |
| 17 | 20A | (RR DR P/W) Ventanas eléctricas | |
| 18 | 10A | (Smart) Sistema de llave inteligente | |
| 19 | 20A | (FR DR P/W) Ventanas eléctricas | |
| 21 | 20A | (Fuel Pump) Bomba de combustible | |
| 22 | 15A | IG1 AS | |
| 23 | 7.5A | (ABS/VSA) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo | |
| 24 | 7.5A | ACG AS | |
| 25 | 7.5A | (STRLD) Diodo de arranque del motor | |
| 26 | 7.5A | IG2 HAC | |
| 27 | 7.5A | (DRL) Luces de circulación diurna | |
| 28 | 7.5A | ACC Key Lock | |
| 29 | 7.5A | (DR P/Seat (LUM)) Asiento de ajuste eléctrico | |
| 30 | 7.5A | (INT Lights) Luces interiores | |
| 31 | 20A | ETS TILT | |
| 32 | 20A | (DR P/Seat (REC)) Asiento de ajuste eléctrico |
Caja de fusibles interior del lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 20A | RR AS P/W (Ventana eléctrica trasera pasajero) | |
| 3 | 20A | ACM | |
| 4 | 15A | FR DEF [No disponible en todos los modelos] | |
| 5 | 20A | Asiento calefaccionado AVS | |
| 6 | 20A | FR AS P/W (Ventana eléctrica delantera pasajero) | |
| 7 | 20A | AS P/Seat (SLI) (Asiento eléctrico pasajero - Deslizamiento) | |
| 8 | 20A | AS P/Seat (REC) (Asiento eléctrico pasajero - Reclinación) | |
| 9 | 7.5A | AS P/Seat (LUM) (Asiento eléctrico pasajero - Lumbar) | |
| 10 | 5A | Repuesto | |
| 11 | 10A | Volante calefaccionado [No disponible en todos los modelos] | |
| 14 | 20A | Toma de corriente trasera ACC | |
| 15 | 20A | Toma de corriente delantera ACC | |
| 18 | 30A | AMP (Amplificador) | |
| 19 | 10A | SRS | |
| 20 | 7.5A | AS ECU | |
| 21 | 7.5A | Opción | |
| 24 | 7.5A | OPDS | |
| 25 | 5A | Iluminación (INT) | |
| 27 | 20A | Toma de corriente central ACC | |
| 28 | 30A | Inversor de aire acondicionado [No disponible en todos los modelos] |
Caja de fusibles en el motor Tipo A
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 15A | ACG FR | |
| 4 | 15A | (Washer) Limpiaparabrisas | |
| 5 | 7.5A | IG1 OP | |
| 6 | 7.5A | ECU FR | |
| 7 | 10A | VBSOL | |
| 8 | 15A | (FI Sub) Sistema de inyección de combustible multipuerto | |
| 9 | 15A | (DBW) Sistema de acelerador Drive-by-Wire | |
| 10 | 15A | FI Main | |
| 11 | 15A | (IG Coil) Bobina de encendido | |
| 12 | 10A | (DRL R) Luces de circulación diurna | |
| 13 | 10A | (DRL L) Luces de circulación diurna | |
| 14 | 20A | (Injector) Inyectores de combustible | |
| 15 | 20A | (Radio) Radio y sistema de audio | |
| 16 | 10A | (Back Up) Luces de reversa | |
| 17 | 7.5A | (MG Clutch) Embrague magnético de A/C | |
| 18 | 7.5A | (FR Fog [Not available on all models]) Luces antiniebla delanteras | |
| 20 | 7.5A | (H/L HI R) Faro derecho de luz alta | |
| 22 | 10A | (Small LT) Luces pequeñas | |
| 24 | 7.5A | (H/L HIL) Faro izquierdo de luz alta | |
| 25 | 15A | (SBW) Módulo de cambio por cable | |
| 26 | 10A | (H/L LO R) Faro derecho de luz baja | |
| 27 | 10A | (H/L LO L) Faro izquierdo de luz baja | |
| 28 | 7.5A | Oil LVL | |
| 29 | 30A | (Main Fan) Ventilador del radiador | |
| 30 | 30A | (Sub Fan) Motor del ventilador de enfriamiento | |
| 31 | 30A | (Wiper Main) Limpiaparabrisas |
Caja de fusibles en el motor Tipo B
| N° | A | Descripción | |
|---|---|---|---|
| - | AS F/B-1 | ||
| - | DR F/B-2 | ||
| - | DR F/B-1 | ||
| - | (RR DEF) Desempañador trasero | ||
| - | RR F/B-2 | ||
| - | (FR Blower) Motor soplador de AC | ||
| - | (H/L Washer [Not available on all models]) Lavafaros | ||
| - | (RR BLOWER & BMS) Motor soplador de AC; Sistema de gestión de la batería | ||
| - | SUB F/B-1 | ||
| - | (VSA MTR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo | ||
| - | AS F/B-2 | ||
| - | R/B Main | ||
| - | (EPS) Dirección asistida eléctrica | ||
| - | SUB F/B-2 | ||
| - | (VSA FSR) Sistema de frenos antibloqueo/asistencia de estabilidad del vehículo | ||
| - | (ESB) Sistema de freno servoeléctrico | ||
| 1 | 200A | (Main Fuse) Fusible principal | |
| 4 | 30A | (Stop & Horn & Hazard) Luces de freno; Bocina; Luz de emergencia o balizas | |
| 5 | 30A | (EOP RLY) Sensor de presión de aceite del motor | |
| 6 | 40A | RR F/B-1 | |
| 7 | 40A | FI Main | |
| 8 | 20A | (Stop & Horn) Luces de freno; Bocina | |
| 9 | 10A | (Hazard) Luz de emergencia o balizas | |
| 10 | 7.5A | (BMS) Sistema de gestión de la batería |
Caja de fusibles trasera
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | PTG Closer | |
| 3 | 15A | (USB CHARGE) Cargador USB | |
| 4 | 7.5A | (Fuel Lid) Tapa de combustible | |
| 5 | 20A | (Seat Slide) Asiento de ajuste eléctrico | |
| 7 | 20A | (RR Heat Seat [Not available on all models]) Calefactor de asientos traseros | |
| 12 | 10A | (Rear Wiper) Limpiaparabrisas trasero | |
| 13 | 7.5A | Rear ECU | |
| 14 | 20A | (SH-AWD) Sistema de tracción en las cuatro ruedas | |
| 15 | 30A | (EPB-R) Freno de mano eléctrico | |
| 16 | 30A | (EPB-L) Freno de mano eléctrico | |
| 18 | 40A | PTG MTR |
