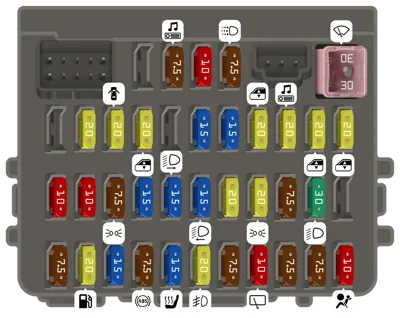

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | SH-AWD | |
| 2 | 20A | Bomba de combustible | |
| 3 | 15A | ACG | |
| 4 | 7.5A | ABS/VSA | |
| 5 | 15A | Asiento calefaccionado | |
| 6 | 20A | Luces antiniebla delanteras | |
| 7 | 7.5A | Soporte lumbar del asiento eléctrico del conductor | |
| 8 | 10A | Limpiaparabrisas trasero | |
| 9 | 7.5A | OPDS | |
| 10 | 7.5A | Medidor | |
| 11 | 10A | SRS | |
| 12 | 10A | Luz alta derecha | |
| 13 | 10A | Luz alta izquierda | |
| 14 | 7.5A | Luces pequeñas (Interior) | |
| 15 | 15A | Luces pequeñas (Exterior) | |
| 16 | 15A | Luz baja derecha | |
| 17 | 15A | Luz baja izquierda | |
| 18 | 20A | Principal de luces altas | |
| 19 | 20A | Principal de luces pequeñas | |
| 20 | 7.5A | TPMS | |
| 21 | 30A | Principal de luces bajas | |
| 24 | 20A | Quemacocos | |
| 25 | 20A | Seguros de puertas | |
| 26 | 20A | Ventana eléctrica del conductor | |
| 28 | 15A | Toma de accesorios (Compartimento de consola) | |
| 29 | 15A | ACC | |
| 30 | 20A | Ventana eléctrica del pasajero | |
| 31 | 20A | Amplificador de radio | |
| 32 | 20A | Ventana eléctrica trasera derecha | |
| 33 | 20A | Ventana eléctrica trasera izquierda | |
| 35 | 7.5A | Radio | |
| 36 | 10A | HAC | |
| 37 | 7.5A | Luces de conducción diurna | |
| 38 | 30A | Limpiaparabrisas delantero |
Caja de fusibles en el motor primaria
| N° | A | Descripción | |
|---|---|---|---|
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| - | No identificado | ||
| 1 | Fusible principal | ||
| 1 | SH-AWD | ||
| 2 | Opción principal | ||
| 2 | Interruptor de encendido principal | ||
| 3 | Motor ABS/VSA | ||
| 3 | Seguridad contra fallos ABS/VSA | ||
| 4 | Faros principales | ||
| 4 | Ventanillas eléctricas principal | ||
| 5 | 30A | Reclinación del asiento eléctrico del pasajero | |
| 6 | 30A | Motor del ventilador principal | |
| 7 | 30A | Motor del ventilador auxiliar | |
| 8 | 30A | Desempañador trasero | |
| 9 | 40A | Soplador | |
| 10 | 15A | Luces de emergencia | |
| 11 | 15A | LAF | |
| 12 | 15A | Freno y claxon | |
| 13 | 20A | Reclinación del asiento eléctrico del conductor | |
| 14 | 20A | Deslizamiento del asiento eléctrico del conductor | |
| 15 | 7.5A | Nivel de aceite IGPS | |
| 16 | 20A | Deslizamiento del asiento eléctrico del pasajero | |
| 17 | 15A | Bomba de vacío eléctrica | |
| 18 | 15A | Bobina de encendido | |
| 19 | 15A | FI principal | |
| 20 | 7.5A | Embrague MG | |
| 21 | 15A | DBW | |
| 22 | 7.5A | Luces interiores | |
| 23 | 10A | Luces de reversa |
Cajas de fusibles secundarias bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Bomba de vacío eléctrica | |
| 2 | 20A | Reclinación del asiento eléctrico del pasajero |
