Acura RSX / Fusibles 2002

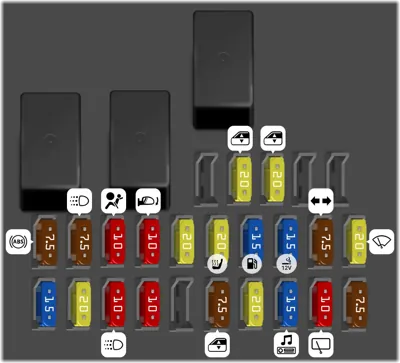

Caja de Fusibles Interior

Caja de Fusibles Interior
N°ADescripción
1 15A Bobina de Encendido
2 20A Calentador LAF
3 10A Luces de Circulación Diurna [solo modelos canadienses]
4 10A ACG (IG)
6 7.5A Relé de Ventanilla Eléctrica
7 20A Techo Corredizo
8 15A Radio
9 10A Limpiaparabrisas Trasero
10 7.5A Panel de Indicadores
11 7.5A ABS
12 7.5A Luces de Circulación Diurna [solo modelos canadienses]
13 10A SRS
14 10A Espejo Eléctrico
15 20A Altavoz de Graves [solo Type-S]
16 20A Asientos Calefaccionados [solo modelos canadienses]
17 15A Bomba de Combustible
18 15A Toma de Corriente de Accesorios
19 7.5A Señal de Giro
20 20A Limpiaparabrisas Delantero
22 20A Ventanilla Eléctrica del Pasajero Delantero
23 20A Ventanilla Eléctrica del Conductor

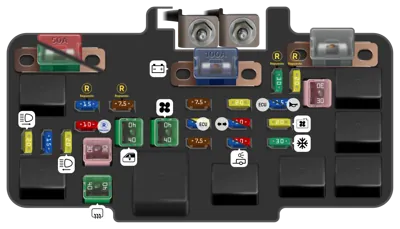

Caja de Fusibles Bajo el Capó

Caja de Fusibles Bajo el Capó
N°ADescripción
1 30A Motor del ventilador del condensador del aire acondicionado / Embrague del compresor del aire acondicionado
2 15A Luces del tablero, Luces de estacionamiento delanteras, Luces de posición laterales delanteras, Luces de matrícula, Luces traseras, Iluminación del remolque
2 10A Conector, Luces de posición laterales traseras
3 7.5A Luz del área de carga, Luz de techo, Luz de la llave de encendido, Focos (con techo corredizo)
4 20A Motor del ventilador del radiador
5 15A Relé de señal de giro/emergencia, Luces de señal de giro
5 10A Relé de señal de giro/emergencia, Luces de señal de giro
6 15A Sensor CKP, ECM/PCM, Válvula IAC, Unidad de control-receptor del inmovilizador, Inyectores, Relé principal PGM-FI 1 y 2, Sensor de posición del árbol de levas (CMP) B
6 20A Fusibles N° 31 y N° 32 (en la caja auxiliar de fusibles/relés debajo del tablero)
7 15A Luces de freno, Señales de freno a la unidad de control-modulador ABS, Unidad de control de crucero, ECM/PCM, Conector de iluminación del remolque. Relé de la bocina de seguridad, Bocina de seguridad
7 15A Bocina
8 20A Unidad de control-modulador ABS
9 7.5A Respaldo
10 30A Unidad de control-modulador ABS
11 40A Desempañador de la ventana trasera, Condensador de ruido
12 40A Motor del soplador
13 40A Fusibles N° 7 y 21 (en la caja de fusibles/relés debajo del tablero), Relé de la ventana eléctrica
14 30A Fusibles N° 2, 3, 15 y 16 (en la caja de fusibles/relés debajo del tablero)
15 20A Relé de luces de circulación diurna (Canadá), Unidad de control de luces de circulación diurna (Canadá), Luz indicadora de luz alta (EE. UU.), Faro izquierdo
16 15A Unidad de control multiplex
17 20A Unidad de control de luces de circulación diurna (Canadá), Faro derecho
19 100A Batería, Distribución de energía
20 40A Interruptor de encendido (BAT)
20 50A Interruptor de encendido (BAT)
21 20A Repuesto
22 30A Repuesto
23 7.5A Repuesto
24 10A Repuesto
25 15A Repuesto
