Caja de fusibles bajo el capó

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
1	40A	Motor del calefactor
2	40A	Asiento eléctrico
3	40A	Relé de seguridad VSA
4	40A	Luces de reversa, ACC
5	40A	ECU de inyección de combustible
6	30A	Relé del motor de la bomba VSA
7	40A	Desempañador trasero
8	15A	Advertencia de peligro
9	20A	Claxon, freno
10	7.5A	Relé del embrague MG
11	30A	Motor del ventilador del radiador
12	20A	Luz antiniebla delantera 1 [modelos de EE.UU.]
12	15A	Luz diurna 2 [modelos canadienses]
15	30A	Ventilador del condensador
16	15A	IGP
18	7.5A	Luces de reversa
19	15A	Luz baja del faro derecho
20	7.5A	Luz alta del faro derecho
21	10A	Luz pequeña
22	7.5A	Luz alta del faro izquierdo
23	30A	Bobina del desempañador trasero
24	15A	Luz baja del faro izquierdo
27		Principal IGI
28		Batería

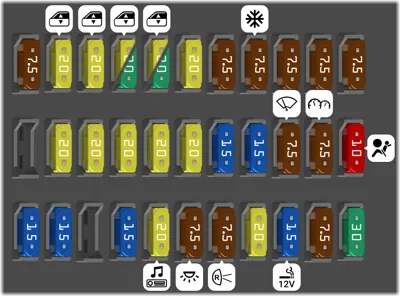

N°	A	Descripción
1	15A	DBW
2	15A	Bobina IGI
3	-	No Usado
4	15A	LAF
5	20A	Radio
6	7.5A	Luces Interiores
7	7.5A	Luces de Reversa
8	20A	Cerradura de Puerta
9	15A	Toma de Corriente Delantera
10	7.5A	IGI OPDS
11	30A	IGI Limpiaparabrisas
12	-	No Usado
13	20A	Asiento Eléctrico del Pasajero (Reclinación)
14	20A	Asiento Eléctrico del Conductor (Deslizamiento)
15	20A	Calefaccionado de Asiento
16	20A	Asiento Eléctrico del Conductor (Reclinación)
17	20A	Asiento Eléctrico del Pasajero (Deslizamiento)
18	15A	IGI ACG
19	15A	IGI Bomba de Combustible
20	7.5A	Limpiador
21	7.5A	Tablero de Instrumentos
22	10A	SRS
23	7.5A	IGP
24	20A	Ventana Eléctrica Trasera Izquierda
25	20A	Ventana Eléctrica Trasera Derecha
26	20A	Ventana Eléctrica Delantera Derecha
26	30A	Ventana Eléctrica Delantera Derecha
27	20A	Ventana Eléctrica Delantera Izquierda
27	30A	Ventana Eléctrica Delantera Izquierda
28	20A	Techo Solar
29	7.5A	OP1
30	7.5A	Aire Acondicionado
31	7.5A	OP2
32	7.5A	ACC
33	7.5A	HAC OP
