Acura TL / Fusibles 2008

Caja de fusibles bajo el capó

Caja de fusibles bajo el capó
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 40A Motor del calefactor
2 40A Asiento eléctrico
3 40A Relé de seguridad VSA
4 40A Luces de reversa, ACC
5 40A FIECU (ECM/PCM)
6 30A Relé del motor de la bomba VSA
7 40A Desempañador trasero
8 15A Advertencia de peligro
9 20A Claxon, freno
10 7.5A Relé del embrague MG
11 30A Motor del ventilador del radiador
12 10A Luz antiniebla
15 30A Ventilador del condensador
16 15A FI ECU
18 7.5A Luces de reversa
19 15A Luz baja del faro derecho
20 7.5A Luz alta del faro derecho
21 10A Luz pequeña
22 7.5A Luz alta del faro izquierdo
23 30A Bobina del desempañador trasero
24 15A Luz baja del faro izquierdo
27 IGI Principal
28 Batería

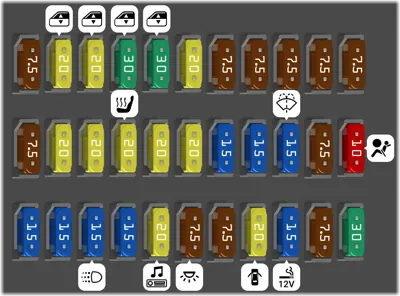

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
1 15A DBW
2 15A IG1 Bobina
3 15A Luz de circulación diurna
4 15A LAF
5 20A Radio
6 7.5A Luces interiores
7 7.5A Luces de reversa
8 20A Cerradura de puerta
9 15A Toma de corriente
10 7.5A IG1 OPDS
11 30A IG1 Limpiaparabrisas
12 7.5A TPMS
13 20A Reclinación del asiento eléctrico del pasajero
14 20A Deslizamiento del asiento eléctrico del conductor
15 20A Calefaccionado del asiento
16 20A Reclinación del asiento eléctrico del conductor
17 20A Deslizamiento del asiento eléctrico del pasajero
18 15A IG1 ACG
19 15A IG1 Bomba de combustible
20 15A Limpiador
21 7.5A Tablero de instrumentos
22 10A SRS
23 7.5A IGP
24 20A Ventana eléctrica trasera izquierda
25 20A Ventana eléctrica trasera derecha
26 30A Ventana eléctrica delantera derecha
27 30A Ventana eléctrica delantera izquierda
28 20A Techo corredizo
29 7.5A VBSOL
30 7.5A HAC
31 7.5A OP2
32 7.5A ACC
33 7.5A HAC OP
