Caja de fusibles bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | Batería | ||
| - | Caja de fusibles del lado del pasajero | ||
| - | EPS | ||
| - | ABS/VSA MTR | ||
| - | ABS/VSA | ||
| - | Opción de caja de fusibles del lado del pasajero | ||
| - | Lavador de faros 3 (Si está equipado) | ||
| - | SH-AWD 1 [Solo en modelos SH-AWD] | ||
| - | IG Principal | ||
| - | Motor del ventilador secundario 1 [Solo en modelos SH-AWD] | ||
| - | Motor del ventilador secundario 2 [Solo en modelos 2WD] | ||
| - | Caja de fusibles del lado del conductor | ||
| - | Motor del ventilador principal [Solo en modelos SH-AWD] | ||
| - | Motor del ventilador principal [Solo en modelos 2WD] | ||
| - | Luz principal del lado del conductor | ||
| - | Motor del limpiaparabrisas | ||
| - | Luz principal del lado del pasajero | ||
| 4 | 40A | Desempañador trasero | |
| 8 | 40A | Motor del calefactor | |
| 9 | 15A | Luces de emergencia | |
| 10 | 20A | Claxon y freno | |
| 11 | 7.5A | Sistema de acceso sin llave 1 [Solo en modelos SH-AWD] | |
| 13 | 15A | Bobina IG | |
| 14 | 15A | FI Sub | |
| 15 | 10A | Respaldo | |
| 16 | 7.5A | Luces interiores | |
| 17 | 15A | FI Principal | |
| 18 | 15A | DBW | |
| 19 | 7.5A | Respaldo FI ECU | |
| 20 | 7.5A | MG, Embrague | |
| 21 | 7.5A | Temporizador del ventilador del radiador |

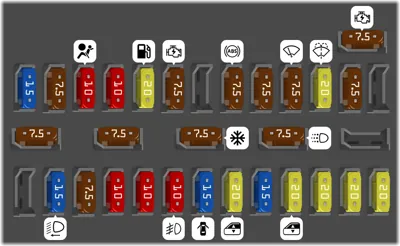

Panel de fusibles interior: Lado del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 7.5A | SH-AWD | |
| 3 | 20A | Lavaparabrisas | |
| 4 | 7.5A | Limpiaparabrisas | |
| 5 | 7.5A | ODS | |
| 6 | 7.5A | ABS/VSA | |
| 8 | 7.5A | Relé de arranque | |
| 9 | 20A | Bomba de combustible | |
| 10 | 10A | VB SOL | |
| 11 | 10A | SRS | |
| 12 | 7.5A | Tablero de instrumentos | |
| 13 | 15A | ACG | |
| 15 | 7.5A | Luz diurna | |
| 16 | 7.5A | Aire acondicionado | |
| 17 | 7.5A | Accesorio, Llave, Cerradura | |
| 18 | 7.5A | Accesorio | |
| 19 | 20A | Deslizamiento del asiento eléctrico del conductor | |
| 20 | 20A | Techo corredizo | |
| 21 | 20A | Reclinación del asiento eléctrico del conductor | |
| 22 | 20A | Ventana eléctrica trasera izquierda | |
| 23 | 15A | Toma de corriente delantera ACC | |
| 24 | 20A | Ventana eléctrica del conductor | |
| 25 | 15A | Cerradura de la puerta del lado del conductor | |
| 26 | 10A | Luz antiniebla delantera izquierda | |
| 27 | 10A | Luces pequeñas del lado izquierdo (exterior) | |
| 28 | 10A | Luz alta delantera izquierda | |
| 29 | 7.5A | TPMS | |
| 30 | 15A | Luz baja delantera izquierda | |
| 32 | 7.5A | STS |
Panel de fusibles interior: Lado del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz alta del faro derecho | |
| 2 | 10A | Luces pequeñas del lado derecho (exterior) | |
| 3 | 10A | Luz antiniebla delantera derecha | |
| 4 | 15A | Luz baja del faro derecho | |
| 6 | 7.5A | Luces interiores | |
| 8 | 20A | Reclinación del asiento eléctrico del pasajero | |
| 9 | 20A | Deslizamiento del asiento eléctrico del pasajero | |
| 10 | 10A | Cerradura de puerta del lado derecho | |
| 11 | 20A | Ventana eléctrica del lado del pasajero trasero | |
| 12 | 10A | Sistema de acceso sin llave | |
| 13 | 20A | Ventana eléctrica del pasajero delantero | |
| 15 | 20A | Amplificador premium | |
| 16 | 15A | Enchufe ACC de la consola | |
| 18 | 7.5A | Soporte lumbar | |
| 19 | 20A | Calefacción del asiento |
