Caja de fusibles en el motor

N°	A	Descripción
-		Batería [modelos de 4 cilindros]
-		Batería [modelos de 6 cilindros]
-		Caja de fusibles del lado del pasajero
-		EPS
-		Caja de fusibles del lado del pasajero
-		ABS/VSA FSR
-		Motor ABS/VSA
-		IG
-		Caja de fusibles del lado del conductor
-		Luz principal del lado del pasajero
-		Caja de fusibles del lado del conductor
-		Luz principal del lado del conductor
-		Motor del ventilador principal
-		Motor del limpiaparabrisas [modelos de 6 cilindros][modelos de 4 cilindros]
-		Motor del limpiaparabrisas [modelos de 4 cilindros], Motor del ventilador auxiliar [modelos de 6 cilindros]
4	40A	Desempañador trasero
5	20A	Motor del ventilador auxiliar [modelos de 4 cilindros]
5	-	No utilizado [modelos de 6 cilindros]
8	40A	Motor del calefactor
9	15A	Luces de advertencia
10	10A	Bocina
12	15A	Freno
13	15A	Bobina IG
14	15A	FI Auxiliar
15	10A	Respaldo
16	7.5A	Luces interiores
17	15A	FI Principal
18	15A	DBW
19	-	No utilizado [modelos de 4 cilindros]
19	7.5A	Respaldo FI ECU [modelos de 6 cilindros]
20	7.5A	Embrague MG
21	7.5A	Nivel de aceite del motor [modelos de 4 cilindros], Relé del ventilador [modelos de 6 cilindros]

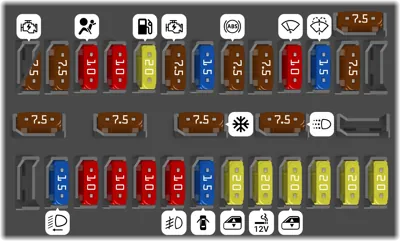

N°	A	Descripción
2	7.5A	Memoria del asiento
3	15A	Lavaparabrisas
4	10A	Limpiaparabrisas
5	7.5A	Medidor
6	7.5A	ABS/VSA
7	15A	ACG
8	7.5A	STS [modelos de 4 cilindros], Starter DIAG [modelos de 6 cilindros]
9	20A	Bomba de combustible
10	10A	VB SOL [No disponible en todos los modelos]
11	10A	SRS
12	7.5A	ODS
13	7.5A	STS [modelos de 6 cilindros]
15	7.5A	Luces de conducción diurna
16	7.5A	aire acondicionado
17	7.5A	Accesorio, Llave, Bloqueo
18	7.5A	Accesorio
19	20A	Deslizamiento del asiento eléctrico del conductor
20	20A	Quemacocos
21	20A	Reclinación del asiento eléctrico del conductor
22	20A	Ventanilla eléctrica trasera del lado del conductor
23	20A	toma de corriente de accesorios delantera
24	20A	Ventanilla eléctrica del conductor
25	15A	Cerradura de la puerta del lado del conductor
26	10A	Luz antiniebla delantera izquierda
27	10A	Luces pequeñas del lado izquierdo (exterior)
28	10A	Luz de carretera del faro izquierdo
29	10A	TPMS
30	15A	Luz de cruce del faro izquierdo
32	7.5A	Nivel de aceite del motor [No disponible en todos los modelos]

N°	A	Descripción
1	10A	Luz alta del faro derecho
2	10A	Luces pequeñas del lado derecho (exterior)
3	10A	Luz antiniebla delantera derecha
4	15A	Luz baja del faro derecho
6	7.5A	Luces interiores
8	20A	Reclinación del asiento eléctrico del pasajero
9	20A	Deslizamiento del asiento eléctrico del pasajero
10	10A	Cierre de puerta del lado derecho
11	20A	Ventanilla eléctrica trasera del lado del pasajero
12	20A	Toma de corriente para accesorios en la consola
13	20A	Ventanilla eléctrica del pasajero delantero
15	20A	Amplificador Premium
19	20A	Calefaccionado de asientos
