Caja de fusibles en el tablero (tipo 1)

N°	A	Descripción
-		Relé de techo corredizo
-		Unidad de control de protección antiniebla trasera
-		Relé de protección antiniebla trasera [Solo para 1]
-		Relé de luz de carretera
-		Relé de alimentación con llave
-		Relé de luz antiniebla trasera
-		Relé de luces de cruce
-		Relé de pantalla trasera calentado
-		Unidad de control de bloqueo de puerta
-		Relé de luces de posición
-		Intermitencia del limpiaparabrisas electrónico
-		Relé de conexion DIM-DIP [Solo para 1]
-		Relé del ventilador de refrigeración por agua del motor [Solo para 1]
-		Relé de la bocina
1	7.5A	[1] Dim-Dip
1	30A	Asientos de calefacciòn
2	25A	Elevalunas eléctricos delanteros
3	7.5A	[1] Indicadores de dirección, elevalunas eléctricos delanteros, control del compresor, temporizador del ventilador del motor, control de apertura del maletero
3	20A	Reloj, luces interiores del techo, grupo de instrumentos, control remoto de bloqueo de puertas, radio, radio teléfono
3	20A	Lamparas de techo interiores y luz de maletero, reloj, receptor de radio, boton de liberacion de maletero, compresor de aire acondicionado
4	10A	Luces de advertencia de peligro, Dispositivo antirrobo
5	20A	Dispositivo de bloqueo
6	25A	Bocina [1]
6	20A	Bocina
7	30A	Pantalla trasera con calefacción, luz de advertencia de la pantalla trasera con calefacción, descongelación de espejos
8	15A	[1] Cuadro de instrumentos, Bomba de lavado de parabrisas-faros, Luces de marcha atrás, Airbag, Ajuste del espejo retrovisor, Reloj, Panel de control, Sistema Alfa Romeo Code, EGR
8	15A	Alimentación de la unidad de palanca, Cluster, Panel de control, Apertura del maletero, Elevalunas delantero, Ajuste del espejo retrovisor, Airbag, Recirculación de aire, Control del compresor, EGR [Turbo Diesel], ABS, Radioteléfono, Unidad de control de calefacción adicional [Jet Turbo Diesel]
8	15A	Luces de parada, luz de parada adicional
9	10A	[1] Luz lateral trasera derecha, luz de matrícula izquierda, luz lateral delantera izquierda, luz de advertencia de luz lateral, iluminación de grupo, iluminación de controles
9	10A	Luz lateral delantera derecha y luz de advertencia correspondiente, luz lateral trasera izquierda, luz de matrícula derecha, luz lateral izquierda del remolque, grupo de instrumentos, iluminación de controles
10	10A	[1] Reloj, iluminación interior, grupo de instrumentos, control remoto de cerradura de puerta
10	10A	sistema ABS
11	30A	Asientos con calefacción
11	7.5A	Ventilador del motor, unidad de control CODE, es decir, unidad de control, es decir, unidad de control [Jet Turbo Diesel], unidad de control del compresor [Turbo Diesel]
11	7.5A	Sistema Alfa Romeo Code [motores T.SPARK], ventilador del radiador de refrigeración del motor, sistema de inyección
12	30A	[1] Ventilador del motor (Boxer)
12	7.5A	Bloqueo de puertas y relé de alarma, suministro TELEPASS
12	7.5A	Indicadores de dirección
13	30A	Techo corredizo eléctrico
14	25A	Alza Vidrios
15	7.5A	[1] Protector antiniebla trasero (automóvil y remolque), luz de advertencia del protector antiniebla
16	15A	Faro de luz de carretera derecha
17	15A	Faro de luz de carretera izquierda, luz de advertencia de luz de carretera
18	20A	Limpiaparabrisas, asientos con calefacción
19	25A	[1] Limpiaparabrisas trasero, Unidad de control del compresor [Turbo Diesel], Ventilador del radiador [TD y T.SPARK], Asientos con calefacción
19	10A	Encendedor de cigarros
19	10A	Luz de la guantera, elevalunas eléctricos delanteros, elevalunas eléctricos traseros, calefacción de la luneta trasera, ajuste de los retrovisores exteriores, techo solar, compresor del aire acondicionado, corte de carga durante el arranque
20	10A	[1] Iluminación del grupo de instrumentos, iluminación de control, luz lateral trasera izquierda, luz de matrícula derecha, luz lateral delantera derecha, luz de advertencia de luces laterales
20	10A	Encendedor de cigarros, luz lateral delantera izquierda, luz lateral trasera derecha, luz de matrícula izquierda, luz lateral derecha del remolque, faros antiniebla y luz de advertencia correspondiente, elevalunas eléctricos delanteros, elevalunas eléctricos traseros, ajuste de los retrovisores exteriores, radio
21	20A	[1] Calentador, ventilador
21	30A	Calentador, ventilador
22	20A	Faros antiniebla, Luz de advertencia de faros antiniebla
23	10A	[1] Faro de luz de cruce derecho, dispositivo de orientación de faros
23	10A	Faro de luz de cruce izquierdo
24	10A	[1] Faro de luz de cruce izquierdo
24	10A	Faro de luz de cruce derecho, dispositivo de orientación de faros

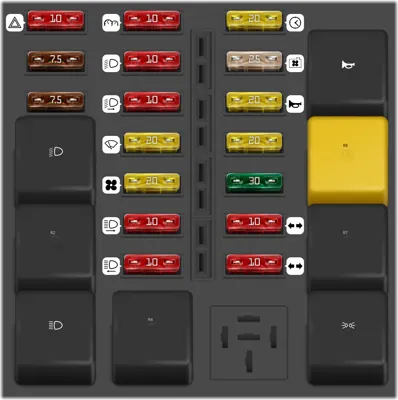

Caja de fusibles en el tablero (tipo 2)

N°	A	Descripción
-		Relé de luces de cruce
-		Relé de alimentación con llave
-		Relé de luz de carretera
-		Intermitencia del limpiaparabrisas electrónico
-		Relé de luces de posición
-		Relé de protección antiniebla trasera
-		Relé de pantalla trasera calentado
-		Relé de la bocina
1	10A	Luces de emergencia
2	7.5A	Indicadores de dirección, control del compresor, temporizador del ventilador del motor, control del techo solar
3	7.5A	Protector antiniebla trasero. luz de advertencia del protector antiniebla
4	10A	Cuadro de instrumentos, lavafaros limpiaparabrisas-hd, rev. luces, airbag, reloj, ventilador de motor. CÓDIGO ALFA ROMEO
5	10A	Faros de cruce
6	10A	Faro de luz de cruce derecho
7	20A	Limpiaparabrisas
8	20A	Ventilador de aire caliente
9	10A	Faro de luz de carretera derecha
10	10A	Luz de carretera izquierda, luz de advertencia de luz de carretera
11	20A	Reloj. iluminación interior, grupo de instrumentos, cerraduras de puertas
12	25A	Ventilador de motor
13	20A	Bocinas
14	20A	Criba trasera calefactada
15	30A	Pantalla trasera con calefacción, luz de advertencia de la pantalla trasera curada
16	10A	Iluminación del grupo de instrumentos, control, iluminación, luces laterales traseras izquierda, placa del n.° derecho, luz lateral delantera derecha, luz de advertencia de luz lateral
17	10A	Luz lateral trasera derecha, placa n. LH, luz lateral delantera izquierda

Caja de fusibles y relays en soporte auxiliar

N°	A	Descripción
-		Temporizador indicador de dirección
-		Relé de control de calentamiento de fueloil [solo 1.9 JTD]
-		Relé del dispositivo de descongelación de retrovisores exteriores (opcional para versiones / mercados donde corresponda) [T.SPARK]
-		Relé de lavafaros (opcional para versiones / mercados donde corresponda)
-		Relé del elevalunas eléctrico del pasajero
-		Relé del dispositivo de descongelación de retrovisores exteriores (opcional para versiones / mercados donde corresponda) [T.SPARK]
-		Relé de apertura del portón trasero (opcional para versiones / mercados donde corresponda)
1	10A	Compresor de aire acondicionado
2	20A	dispositivo limpiafaros
3	30A	Elevalunas eléctricos y sistema de bloqueo de puertas
4	10A	Sistema de airbag, cuadro de instrumentos
5	7.5A	Descongelación de retrovisores exteriores
6	20A	Instalación de alarma
7	7.5A	Sistema Alfa Romeo Code [motores T.SPARK]

Caja de fusibles del compartimento del motor [T.SPARK]

N°	A	Descripción
1	30A	Todos los dispositivos activados con la llave de encendido en MAR no funcionan
2	40A	Ventilador del radiador de refrigeración del motor
3	60A	Casi todos los sistemas y componentes eléctricos no funcionan
4	60A	Casi todos los sistemas y componentes eléctricos no funcionan
5	60A	Sistema ABS.
6	30A	Sistema electrónico de encendido por inyección [solo motores de gasolina]

Caja de fusibles del compartimento del motor [1.9 JTD]

N°	A	Descripción
1	30A	Todos los dispositivos activados con la llave de encendido en MAR no funcionan
2	40A	Ventilador del radiador de refrigeración del motor
3	60A	Casi todos los sistemas y componentes eléctricos no funcionan
4	60A	Casi todos los sistemas y componentes eléctricos no funcionan
5	60A	Sistema ABS
7	70A	Calentador adicional [versión 1.9 JTD] (mercados donde corresponda)
8	60A	Bujías incandescentes y resistencia en el filtro de aceite combustible [versión 1.9 JTD]
