Caja principal de fusibles
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Faro derecho de luz alta | |
| 1 | 20A | Lavador de faros | |
| 2 | 10A | Faro izquierdo de luz alta, Luz de advertencia de luz alta | |
| 3 | 20A | Sistema de cierre de puertas - Luz del maletero | |
| 4 | 20A | Faro derecho de luz baja/Lámparas de xenón (opcional) | |
| 4 | 10A | Dispositivo de ajuste de faros | |
| 5 | 30A | Elevalunas delanteros | |
| 6 | 10A | Luz de posición delantera derecha, Luz de posición trasera izquierda, Luz de matrícula derecha, Luz antiniebla trasera derecha | |
| 7 | 10A | Luz de posición delantera izquierda, Luz de posición trasera derecha, Luz de matrícula izquierda, Luz antiniebla trasera izquierda | |
| 8 | 20A | Faro izquierdo de luz baja/Lámparas de xenón (opcional) | |
| 9 | 15A | Encendedor de cigarrillos/Sensor de olor, Sistema de climatización | |
| 10 | 20A | Limpiaparabrisas, lavaparabrisas/Limpiaparabrisas trasero/Sensor de lluvia (opcional) | |
| 11 | 20A | Bocina | |
| 12 | 10A | Luces interiores del coche y de la guantera, tablero de instrumentos, Sistema de sonido/Toma de diagnóstico, Sistema de alarma electrónico | |
| 13 | 10A | Luces interiores del coche y de la guantera, Control de crucero (opcional), luces de reversa/Sistema de sonido, Control remoto, Caja GSM para Connect/Navegador-sistema de advertencia electrónico, Ajuste del espejo retrovisor exterior | |
| 14 | 10A | Indicadores de dirección - Luces de emergencia | |
| 15 | 30A | Calefacción de la luneta trasera, Descongelación del espejo retrovisor exterior, Luz de advertencia de calefacción de la luneta trasera |

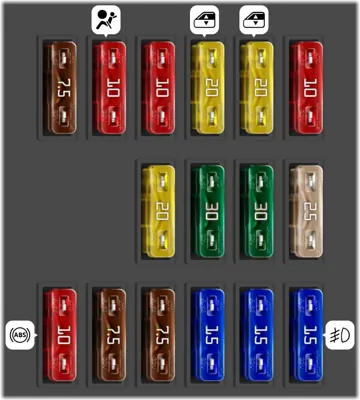

Fusibles encima de la Caja de fusibles principal
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Servicios desconectados con el arranque | |
| 2 | 10A | Sistema de airbag | |
| 3 | 10A | Iluminación de controles/Luces de freno | |
| 4 | 20A | Elevalunas eléctrico trasero izquierdo | |
| 5 | 20A | Elevalunas eléctrico trasero derecho | |
| 6 | 10A | Iluminación de control trasera desde las luces de posición | |
| 7 | 30A | Apertura eléctrica del maletero | |
| 8 | 30A | Calefacción de asientos/Techo solar/Ajuste eléctrico de asientos | |
| 9 | 25A | Sistema Hi-Fi BOSE | |
| 10 | 20A | Toma eléctrica suplementaria en el maletero (versiones Sportwagon) | |
| 11 | 10A | Sistema ABS | |
| 12 | 7.5A | Suministro de energía de la batería para el sistema Alfa Romeo CODE / Inyección | |
| 13 | 7.5A | Sistema Alfa Romeo CODE, Sistema de encendido e inyección electrónico | |
| 14 | 15A | Sistema de encendido e inyección electrónico | |
| 15 | 15A | Sistema de encendido e inyección electrónico | |
| 16 | 15A | Faros antiniebla |
Caja de fusibles de la guantera
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luz antiniebla (donde se requiera) | ||
| - | Temporizador del lavador de faros (donde se requiera) | ||
| 1 | 20A | Lavador de faros |
Caja de fusibles del compartimento del motor cerca del terminal de la batería
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 40A | Ventilador del habitáculo (versiones gasolina) | |
| 1 | 80A | Suministro de servicio general [Versiones diésel] | |
| 2 | 30A | Suministro de servicio controlado por llave (+15) (interruptor de encendido) | |
| 3 | 70A | Suministro de servicio general | |
| 4 | 40A | Ventilador del habitáculo (versiones diésel) | |
| 4 | 80A | Suministro de servicio general [Versiones gasolina] | |
| 5 | 30A | Sistema electrónico de encendido e inyección | |
| 6 | 40A | Ventilador del radiador de refrigeración del motor: Primera velocidad [Versiones 2.5 V6 24V] | |
| 6 | 50A | Ventilador del radiador de refrigeración del motor: Primera velocidad [Versiones T.SPARK y JTS] | |
| 6 | 60A | Ventilador del radiador de refrigeración del motor: Primera velocidad [Versiones diésel] | |
| 7 | 30A | Ventilador del radiador de refrigeración del motor: Segunda velocidad [Versiones T.SPARK y JTS] / Caja de cambios Selespeed [Versión 2.0 JTS] | |
| 7 | 40A | Ventilador del radiador de refrigeración del motor: Segunda velocidad [Versiones 2.5 V6 24V y versiones diésel] / Caja de cambios automática [Versión 2.5 V6 24V] | |
| 8 | 70A | Bujías incandescentes y resistencias en el filtro de gasóleo [Versiones diésel] | |
| 8 | 20A | Caja de cambios automática [Versión 2.5 V6 24V] / Caja de cambios Selespeed [Versión 2.0 JTS] | |
| 9 | 60A | Sistema ABS | |
| 10 | 30A | Suministro de la bomba de aceite [Solo versiones Selespeed] | |
| 10 | 70A | Calefactor adicional [Solo versión diésel] |
Relés en el compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la segunda velocidad del ventilador de refrigeración del radiador del motor [versiones T.SPARK] | ||
| - | Relé de la primera velocidad del ventilador de refrigeración del radiador del motor. | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de inyección electrónica | ||
| - | Relé del compresor del control de clima | ||
| - | Relé del variador de sincronización [solo 1.6 T.SPARK] o relé de la segunda velocidad del ventilador del radiador del motor [solo versiones 2.5 V6 24V, JTD y JTD 16V Multijet] | ||
| - | Relé del calentador de gasóleo [solo versiones Diésel] | ||
| - | 25A | Calentador de gasóleo (versiones JTD, JTD 1.6V Multijet) |
Compartimento adicional del motor 2
| N° | A | Descripción | |
|---|---|---|---|
| - | VENTILADOR | ||
| - | VENTILADOR 1 | ||
| - | VENTILADOR 2 | ||
| - | COMP. A/A |
Compartimento adicional del motor 1
| N° | A | Descripción | |
|---|---|---|---|
| - | BOMBA DE COMBUSTIBLE | ||
| - | INYECTORES DE COMBUSTIBLE | ||
| - | CALENTADOR DIÉSEL |
Caja de fusibles adicional del compartimiento del motor [Diésel]
![Caja de fusibles adicional del compartimiento del motor [Diésel]](/static/fusebox/alfa-romeo/156/alfa-romeo_156_1999_7.webp)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Relé adicional del calefactor del compartimiento de pasajeros de 2º nivel. | |
| - | 30A | Relé adicional del calefactor del compartimiento de pasajeros de 1º nivel. |
