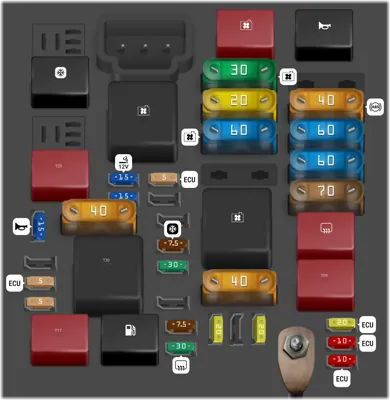

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 70A | Unidad de control de carrocería | |
| - | 60A | Unidad del compartimento de equipaje | |
| - | 20A | Interruptor de encendido | |
| - | 40A | Bomba ABS | |
| - | 30A | Ventilador de baja velocidad | |
| - | 60A | Ventilador de alta velocidad | |
| - | 30A | Suministro de energía de la bomba del lavafaros | |
| - | 15A | Bocina | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Unidad de control del motor | |
| - | 10A | Unidad de control del motor | |
| - | 5A | Unidad de control del motor | |
| - | 7.5A | Compresor de aire acondicionado | |
| - | 30A | Luneta trasera calefaccionada | |
| - | 20A | Bomba de combustible (versión 1750 Turbo Petrol) | |
| - | 20A | Unidad de control del motor | |
| - | 20A | Sistema de frenos | |
| - | 60A | Unidad de control del calefactor | |
| - | 40A | Bomba ATF | |
| - | 15A | Toma de corriente de 12 V en el maletero | |
| - | 15A | Encendedor de cigarrillos/toma de corriente | |
| - | 5A | Sensor de estado de carga de batería IBS para sistema Start&Stop atsLib.com | |
| - | 7.5A | Desempañadores de espejos exteriores | |
| - | 40A | Ventilador de control de clima | |
| - | Relé de la bocina | ||
| - | Relé del compresor de aire acondicionado | ||
| - | Relé del ventilador de baja velocidad | ||
| - | Relé del ventilador de alta velocidad | ||
| - | Relé del ventilador / control de clima | ||
| - | Relé de gestión del motor | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de la válvula solenoide de GLP | ||
| - | Relé de la luneta trasera calefaccionada | ||
| - | Relé de arranque del inyector de GLP | ||
| - | Relé de la bomba ATF |
Caja de fusibles del tablero
| N° | A | Descripción | |
|---|---|---|---|
| 12 | 7.5A | Luz de carretera derecha | |
| 13 | 7.5A | Luz de carretera izquierda | |
| 31 | 5A | Varios dispositivos | |
| 32 | 10A | Luz de maletero/Luces de parasol/Luz de cortesía de puerta/Luz de guantera/Luz de techo delantera/trasera Pantalla de radionavegador | |
| 33 | 20A | Elevalunas eléctrico trasero (lado izquierdo) | |
| 34 | 20A | Elevalunas eléctrico trasero (lado derecho) | |
| 36 | 10A | +30 | |
| 37 | 7.5A | Varios dispositivos | |
| 38 | 20A | Cierre centralizado | |
| 42 | 5A | Suministro de energía del Body Computer | |
| 43 | 7.5A | Luz de cruce derecha (versiones con faros halógenos) | |
| 43 | 15A | Luz de cruce derecha (versiones con faros Bi-Xenon) | |
| 47 | 20A | Elevalunas eléctrico delantero (lado del conductor) | |
| 48 | 20A | Elevalunas eléctrico delantero (lado del pasajero) | |
| 49 | 5A | Varios dispositivos | |
| 51 | 5A | Varios dispositivos | |
| 53 | 7.5A | Luz de cruce izquierda (versiones con faros halógenos) | |
| 53 | 15A | Luz de cruce izquierda (versiones con faros Bi-Xenon) | |
| 90 | 7.5A | Luz antiniebla izquierda | |
| 91 | 7.5A | Luz antiniebla derecha | |
| 92 | 20A | Bomba de lavado de parabrisas de dos vías | |
| 93 | 7.5A | -30 |
Caja de fusibles del maletero
| N° | A | Descripción | |
|---|---|---|---|
| 60 | 15A | Ajustes lumbares | |
| 61 | 15A | Calefaccionado de asientos delanteros | |
| 62 | 20A | Amplificador BOSE + Subwoofer | |
| 63 | 15A | Movimiento del asiento delantero izquierdo | |
| 64 | 15A | Movimiento del asiento delantero derecho | |
| 65 | 15A | Techo solar eléctrico |
