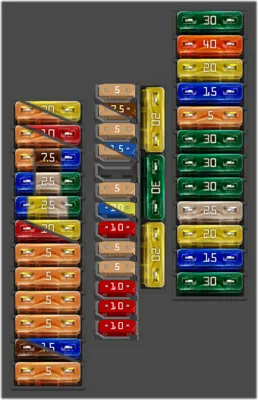

Tablero de instrumentos (Lado del conductor) [LHD]

N°	A	Descripción
-	30A	Unidad de control del paquete de sonido digital -J525-, Estabilizador de voltaje - -J532Radio -R-
-	40A	Unidad de control del calefactor -J65X-, Relé de alivio de contacto - J59-, Unidad de control del ventilador de aire fresco -J126-, Ventilador de aire fresco -V2-
-	20A	Encendedor de cigarrillos -U1-, Toma de 12 V -U5-
-	15A	Unidad de control del detector de remolque -J345-
-	5A	Interfaz de diagnóstico del bus de datos -J533-
-	30A	Unidad de control de la puerta del pasajero delantero -J387-, Unidad de control de la puerta trasera derecha -J389-
-	30A	Unidad de control de la puerta del conductor -J386, Unidad de control de la puerta trasera izquierda -J388
-	30A	Relé de la luneta trasera calefaccionada -J9, Luneta trasera calefaccionada -Z1
-	25A	Unidad de control del ABS -J104-
-	20A	Unidad de control del suministro a bordo - -J519-
-	15A	Claxon de tono alto -H2, Claxon de tono bajo -H7, Relé del claxon -J413
-	30A	Unidad de control del suministro a bordo - J519-
-	5A	Claxon de alarma -H12, Sensor de alarma antirrobo -G578-
-	5A	Relé de suministro de voltaje del terminal 30 -J317 [solo modelos con motor diésel], Relé de suministro de corriente Motronic -J271 [solo modelos con motor de gasolina], Unidad de control del motor -J623-
-	7.5A	Relé de suministro de voltaje del terminal 30 -J317 [solo modelos con motor diésel], Relé de suministro de corriente Motronic -J271- [solo modelos con motor de gasolina], Unidad de control del motor -J623-
-	5A	Unidad de control del suministro a bordo -J519-
-	5A	Unidad de control del ABS -J104-, Estabilizador de voltaje 2 -J570-
-	15A	Unidad de control del ABS -J104-, Estabilizador de voltaje 2 -J570-
-	5A	Sensor de luz/lluvia -G397, Amplificador de antena para teléfono móvil -R86, Soporte para teléfono -R126, Módulo del techo delantero -WX3-
-	15A	Unidad de control de la bomba de combustible -J53 [solo modelos con motor de gasolina], Relé de la bomba de combustible -J17 [solo modelos con motor diésel]
-	20A	Unidad de control de la bomba de combustible -J538 [solo modelos con motor de gasolina], Relé de la bomba de combustible -J17 [solo modelos con motor diésel]
-	10A	Relé de la bomba de refrigerante auxiliar -J496-
-	5A	Unidad de control de la electrónica de la columna de dirección -J527-
-	5A	Interruptor de luces -E1-
-	10A	Unidad de control Climatronic -J255, Unidad de control del sistema de aire acondicionado -J301, Unidad de control de la puerta del pasajero delantero -J387, Unidad de control de la puerta trasera derecha -J389, Conector de 16 pines -T16-, conexión de diagnóstico
-	10A	Unidad de control de la puerta del conductor J386, Unidad de control de la puerta trasera izquierda -J388
-	10A	Unidad de control del suministro a bordo -J519-
-	20A	Relé para tomas de corriente J807 [solo modelos sin toma de remolque]
-	30A	Unidad de control del suministro a bordo -J519-
-	20A	Relé de cambio del motor del limpiaparabrisas 1 -J368
-	5A	Unidad de control automática del período de incandescencia -J179, Bomba de vacío para frenos -V192-
-	20A	Unidad de control automática del período de incandescencia -J179, Bomba de vacío para frenos -V192-
-	5A	Interruptor de luz de freno -F, interruptor del pedal de freno -F63, relé de la bomba de refrigerante auxiliar -J496, Calefactor de la sonda Lambda -Z19, Calefactor de la sonda Lambda 1 después del convertidor catalítico -Z29-
-	10A	Interruptor de luz de freno -F, interruptor del pedal de freno -F63, relé de la bomba de refrigerante auxiliar -J496, Calefactor de la sonda Lambda -Z19, Calefactor de la sonda Lambda 1 después del convertidor catalítico -Z29-
-	5A	Medidor de masa de aire -G70-, Relé de la bomba de combustible -J17-, Relé de salida de calor baja -J359-, Relé de salida de calor alta -J360-, Relé de suministro de corriente de componentes del motor -J757-, Válvula reguladora de presión de combustible -N276-, Bomba de circulación de refrigerante -V50-
-	7.5A	Medidor de masa de aire -G70-, Relé de la bomba de combustible -J17-, Relé de salida de calor baja -J359-, Relé de salida de calor alta -J360-, Relé de suministro de corriente de componentes del motor -J757-, Válvula reguladora de presión de combustible -N276-, Bomba de circulación de refrigerante -V50-
-	15A	Medidor de masa de aire -G70-, Relé de la bomba de combustible -J17-, Relé de salida de calor baja -J359-, Relé de salida de calor alta -J360-, Relé de suministro de corriente de componentes del motor -J757-, Válvula reguladora de presión de combustible -N276-, Bomba de circulación de refrigerante -V50-
-	15A	Unidad de control del motor -J623, Emisor de posición del embrague -G476-, Interruptor de luz de freno -F-
-	25A	Unidad de control del motor -J623, Emisor de posición del embrague -G476-, Interruptor de luz de freno -F-
-	30A	Unidad de control del motor -J623, Emisor de posición del embrague -G476-, Interruptor de luz de freno -F-
-	15A	Bobina de encendido 1 con etapa de salida -N70-, Bobina de encendido 2 con etapa de salida -N127-, Transformador de encendido -N152-, Válvula reguladora de presión de combustible -N276-, Válvula de dosificación de combustible -N290-, Bobina de encendido 3 con etapa de salida -N291-, Bobina de encendido 4 con etapa de salida -N292-
-	20A	Bobina de encendido 1 con etapa de salida -N70-, Bobina de encendido 2 con etapa de salida -N127-, Transformador de encendido -N152-, Válvula reguladora de presión de combustible -N276-, Válvula de dosificación de combustible -N290-, Bobina de encendido 3 con etapa de salida -N291-, Bobina de encendido 4 con etapa de salida -N292-
-	25A	Bobina de encendido 1 con etapa de salida -N70-, Bobina de encendido 2 con etapa de salida -N127-, Transformador de encendido -N152-, Válvula reguladora de presión de combustible -N276-, Válvula de dosificación de combustible -N290-, Bobina de encendido 3 con etapa de salida -N291-, Bobina de encendido 4 con etapa de salida -N292-
-	30A	Bobina de encendido 1 con etapa de salida -N70-, Bobina de encendido 2 con etapa de salida -N127-, Transformador de encendido -N152-, Válvula reguladora de presión de combustible -N276-, Válvula de dosificación de combustible -N290-, Bobina de encendido 3 con etapa de salida -N291-, Bobina de encendido 4 con etapa de salida -N292-
-	10A	Unidad de control del ventilador del radiador -J293-, Relé del elemento calefactor -J925-, Válvula solenoide de control de presión de carga -N75-, Válvula solenoide del filtro de carbón activado 1 -N80-, Válvula de control del árbol de levas de escape 1 -N205-, Válvula de recirculación para turbocompresor -N249-, Válvula de aleta del colector de admisión -N316-, Válvula de control del árbol de levas de escape 1 -N318-, Válvula de cambio para el enfriador de recirculación de escape -N345-, Válvula de regulación de presión de aceite -N428-, Ajustador de leva de admisión para cilindro 2 -N583-, Ajustador de leva de escape para cilindro 2 -N587-, Ajustador de leva de admisión para cilindro 3 -N591-, Ajustador de leva de escape para cilindro 3 -N595-, Bomba para el enfriador de recirculación de escape -V400-
-	20A	Unidad de control del ventilador del radiador -J293-, Relé del elemento calefactor -J925-, Válvula solenoide de control de presión de carga -N75-, Válvula solenoide del filtro de carbón activado 1 -N80-, Válvula de control del árbol de levas de escape 1 -N205-, Válvula de recirculación para turbocompresor -N249-, Válvula de aleta del colector de admisión -N316-, Válvula de control del árbol de levas de escape 1 -N318-, Válvula de cambio para el enfriador de recirculación de escape -N345-, Válvula de regulación de presión de aceite -N428-, Ajustador de leva de admisión para cilindro 2 -N583-, Ajustador de leva de escape para cilindro 2 -N587-, Ajustador de leva de admisión para cilindro 3 -N591-, Ajustador de leva de escape para cilindro 3 -N595-, Bomba para el enfriador de recirculación de escape -V400-
-	5A	Cambiador de CD -R41-
-	5A	Unidad de control de acceso a Internet -J666, Unidad de control del lector de tarjetas chip J676, Radio -Sintonizador RTV -R78-
-	5A	Unidad de control en el inserto del panel de instrumentos -J285-
-	5A	Relé para espejo interior antideslumbrante automático -J910, Espejo interior antideslumbrante automático -Y7-
-	7.5A	Radio -R, Unidad de control para electrónica de información 1 -J794-
-	15A	Radio -R, Unidad de control para electrónica de información 1 -J794-
-	5A	Unidad de visualización para la pantalla de información frontal y unidad de control de operación -J685-

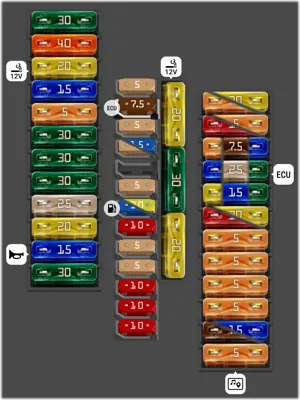

Tablero de instrumentos (Lado del conductor) [RHD]

N°	A	Descripción
-	30A	Unidad de control del sistema de sonido digital / Estabilizador de voltaje / Unidad principal/sintonizador de radio
-	40A	Unidad de control del calefactor / Relé de alivio de contacto X / Unidad de control del ventilador de aire fresco / Ventilador de aire fresco
-	20A	Encendedor de cigarrillos / Toma de 12V
-	15A	Unidad de control de reconocimiento de remolque
-	5A	Interfaz de diagnóstico del bus de datos
-	30A	Unidad de control de la puerta del pasajero delantero / Unidad de control de la puerta trasera derecha
-	30A	Unidad de control de la puerta del conductor / Unidad de control de la puerta trasera izquierda
-	30A	Relé de calefacción de la ventana trasera / Elemento calefaccionado de la ventana trasera
-	25A	Unidad de control del ABS
-	20A	Unidad de control del suministro de energía a bordo
-	15A	Bocina de tono alto / Bocina de tono bajo / Relé de bocina
-	30A	Unidad de control del suministro de energía a bordo
-	5A	Sirena de alarma / Sensor de alarma
-	5A	[solo para vehículos con motor diésel de 1.6L] Relé de suministro de energía del terminal 30 [solo para vehículos con motor diésel] [solo para vehículos con motor diésel] / Relé de suministro de energía Motronic [solo para vehículos con motores de gasolina] [solo para vehículos con motores de gasolina] / Unidad de control del motor
-	5A	[solo para vehículos con motor de gasolina de 1.4 l (103 kW)]
-	7.5A	[solo para coches con motor de gasolina de 1.2 l]
-	7.5A	[solo para vehículos con motor de gasolina de 1.4 l (90 kW)]
-	7.5A	[solo para vehículos con motor de gasolina de 1.4 l (136 kW)]
-	7.5A	[solo para vehículos con motor de gasolina de 2.0L]
-	7.5A	[solo para vehículos con motor diésel de 2.0L]
-	5A	Unidad de control del suministro de energía a bordo
-	5A	Unidad de control del ABS / Estabilizador de voltaje 2 / Unidad de control de tracción total [solo para vehículos con motor de gasolina de 2.0L, desde enero de 2014]
-	15A	[solo para vehículos con motor de gasolina de 2.0L, desde enero de 2014]
-	5A	Sensor de lluvia y luz / Amplificador de teléfono móvil / Soporte para teléfono / Módulo del techo delantero
-	15A	[solo para vehículos con motores de gasolina]: Unidad de control de la bomba de combustible [solo para vehículos con motores de gasolina] [solo para vehículos con motores de gasolina] / Relé de la bomba de combustible [solo para vehículos con motor diésel] [solo para vehículos con motor diésel]
-	20A	[solo para vehículos con motor diésel]
-	10A	[solo para vehículos con motores de gasolina]: Relé de bomba de refrigerante adicional (hasta octubre de 2014)
-	5A	Unidad de control de la electrónica de la columna de dirección
-	5A	Interruptor de luz
-	10A	Unidad de control Climatronic / Unidad de control de aire acondicionado / Unidad de control de la puerta del pasajero delantero (hasta abril de 2012) / Unidad de control de la puerta trasera derecha (hasta abril de 2012) / Conector de 16 pines, enchufe de diagnóstico
-	10A	Unidad de control del lado del conductor (antes de abril de 2012) / Unidad de control de la puerta trasera izquierda (antes de abril de 2012)
-	10A	Unidad de control del suministro de energía a bordo
-	20A	Relé de enchufe / Encendedor de cigarrillos / Toma de 12 V / solo para vehículos sin enchufe de remolque
-	30A	Unidad de control del suministro de energía a bordo
-	20A	Relé de cambio 1 para motor del limpiaparabrisas (hasta octubre de 2014) / Relé de suministro de componentes del motor [solo para vehículos con motor de gasolina de 2.0L, desde enero de 2014.][solo para vehículos con motor de gasolina de 1.8L, desde noviembre de 2014] / Bobina de encendido 1, 2, 3 y 4 con etapa de salida [solo para vehículos con motor de gasolina de 2.0L, desde enero de 2014.][solo para vehículos con motor de gasolina de 1.8L, desde noviembre de 2014]
-	5A	[solo para vehículos con motor diésel de 1.6L][solo para vehículos con motor diésel de 2.0L]: Unidad de control de bujías de incandescencia / Bomba de vacío de freno
-	20A	[solo para vehículos con motor de gasolina de 1.4 l (90 kW)][solo para vehículos con motor de gasolina de 1.4 l (103 kW), CPTA][solo para vehículos con motor de gasolina de 1.4 l (136 kW)]: Unidad de control de bujías de incandescencia / Bomba de vacío de freno
-	10A	Interruptor de luz de freno (antes de octubre de 2011) / Interruptor de luz de freno (antes de octubre de 2011) / Relé de bomba de refrigerante auxiliar / Calentador de sonda lambda (antes de octubre de 2011) / Calentador de sonda lambda 1 después del convertidor catalítico (antes de octubre de 2011) / Fusible de suministro de energía 9 en el portafusibles F (desde noviembre de 2011 hasta octubre de 2014) / Fusible de suministro de energía 10 en el portafusibles F (desde noviembre de 2011 hasta octubre de 2014) / Unidad de control del ABS (desde noviembre de 2011)
-	5A	[desde noviembre de 2011]: Interruptor de luz de freno (antes de octubre de 2011) / Interruptor de luz de freno (antes de octubre de 2011) / Relé de bomba de refrigerante auxiliar / Calentador de sonda lambda (antes de octubre de 2011) / Calentador de sonda lambda 1 después del convertidor catalítico (antes de octubre de 2011) / Fusible de suministro de energía 9 en el portafusibles F (desde noviembre de 2011 hasta octubre de 2014) / Fusible de suministro de energía 10 en el portafusibles F (desde noviembre de 2011 hasta octubre de 2014) / Unidad de control del ABS (desde noviembre de 2011)
-	5A	[solo para vehículos con motor de gasolina de 2.0L][solo para vehículos con motor diésel de 1.6L][solo para vehículos con motor diésel de 2.0L]: Medidor de masa de aire (hasta octubre de 2014) / Relé de la bomba de combustible (hasta octubre de 2014) / Relé de salida de calor bajo (hasta octubre de 2014) / Relé de salida de calor alto (hasta octubre de 2014) / Relé de suministro de componentes del motor (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014) / Bomba de circulación de refrigerante (hasta octubre de 2014)
-	7.5A	[solo para vehículos con motor de gasolina de 1.4 l (103 kW), CPTA]: Medidor de masa de aire (hasta octubre de 2014) / Relé de la bomba de combustible (hasta octubre de 2014) / Relé de salida de calor bajo (hasta octubre de 2014) / Relé de salida de calor alto (hasta octubre de 2014) / Relé de suministro de componentes del motor (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014) / Bomba de circulación de refrigerante (hasta octubre de 2014)
-	15A	[solo para coches con motor de gasolina de 1.2 l][solo para vehículos con motor de gasolina de 1.4 l (90 kW)][solo para vehículos con motor de gasolina de 1.4 l (136 kW)][solo para vehículos con motor de gasolina de 1.4 l (103 kW), CPTA][solo para coches con motor de gasolina de 1.2 l][solo para vehículos con motor de gasolina de 1.4 l (90 kW)]: Medidor de masa de aire (hasta octubre de 2014) / Relé de la bomba de combustible (hasta octubre de 2014) / Relé de salida de calor bajo (hasta octubre de 2014) / Relé de salida de calor alto (hasta octubre de 2014) / Relé de suministro de componentes del motor (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014) / Bomba de circulación de refrigerante (hasta octubre de 2014)
-	15A	[solo para coches con motor de gasolina de 1.2 l][solo para vehículos con motor de gasolina de 1.4 l (136 kW)][solo para vehículos con motor de gasolina de 1.4 l (90 kW)][solo para vehículos con motor de gasolina de 1.4 l (136 kW)][solo para vehículos con motor de gasolina de 1.4 l (103 kW), CPTA]: Unidad de control del motor / Emisor de posición del pedal del embrague (hasta octubre de 2011) / Interruptor de luz de freno (hasta octubre de 2011)
-	25A	[solo para vehículos con motor de gasolina de 2.0L]
-	30A	[solo para vehículos con motor diésel de 1.6L][solo para vehículos con motor diésel de 2.0L][solo para vehículos con motor de gasolina de 1.4 l (136 kW)][solo para vehículos con motor de gasolina de 1.4 l (103 kW), CPTA][solo para vehículos con motor de gasolina de 2.0L]
-	20A	[solo para vehículos con motor de gasolina de 2.0L][solo para coches con motor de gasolina de 1.2 l][solo para vehículos con motor de gasolina de 1.4 l (90 kW)][solo para vehículos con motor de gasolina de 1.4 l (136 kW)]: Bobina de encendido 1, 2, 3 y 4 con etapa de salida (hasta octubre de 2014) / Transformador de alto voltaje (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014) / Válvula de medición de combustible (hasta octubre de 2014)
-	15A	[solo para vehículos con motor diésel de 1.6L][solo para vehículos con motor diésel de 2.0L]: Bobina de encendido 1, 2, 3 y 4 con etapa de salida (hasta octubre de 2014) / Transformador de alto voltaje (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014) / Válvula de medición de combustible (hasta octubre de 2014)
-	30A	[solo para vehículos con motor de gasolina de 1.4 l (103 kW), CPTA]Bobina de encendido 1, 2, 3 y 4 con etapa de salida (hasta octubre de 2014) / Transformador de alto voltaje (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014) / Válvula de medición de combustible (hasta octubre de 2014)
-	10A	Unidad de control del ventilador del radiador hasta octubre de 2014 / Relé de resistencia del calefactor hasta octubre de 2014 / Válvula solenoide de control de presión de carga hasta octubre de 2014 / Válvula solenoide del filtro de carbón activado 1 hasta octubre de 2014 / Válvula ajustadora del árbol de levas 1 hasta octubre de 2014 / Válvula de descarga del turbocompresor hasta octubre de 2014 / Válvula de aleta del colector de admisión hasta octubre de 2014 / Válvula ajustadora del árbol de levas de escape 1 hasta octubre de 2014 / Válvula de cambio del enfriador de recirculación de gases de escape hasta octubre de 2014 / Válvula reguladora de presión de aceite hasta octubre de 2014 / Ajustador de leva de entrada para cilindro 2 hasta octubre de 2014 / Ajustador de leva de escape para cilindro 2 hasta octubre de 2014 / Ajustador de leva de entrada para cilindro 3 hasta octubre de 2014 / Ajustador de leva de escape para cilindro 3 hasta octubre de 2014 / Bomba del enfriador EGR
-	20A	[solo para vehículos con motor de gasolina de 1.4 l (103 kW), CPTA]Unidad de control del ventilador del radiador hasta octubre de 2014 / Relé de resistencia del calefactor hasta octubre de 2014 / Válvula solenoide de control de presión de carga hasta octubre de 2014 / Válvula solenoide del filtro de carbón activado 1 hasta octubre de 2014 / Válvula ajustadora del árbol de levas 1 hasta octubre de 2014 / Válvula de descarga del turbocompresor hasta octubre de 2014 / Válvula de aleta del colector de admisión hasta octubre de 2014 / Válvula ajustadora del árbol de levas de escape 1 hasta octubre de 2014 / Válvula de cambio del enfriador de recirculación de gases de escape hasta octubre de 2014 / Válvula reguladora de presión de aceite hasta octubre de 2014 / Ajustador de leva de entrada para cilindro 2 hasta octubre de 2014 / Ajustador de leva de escape para cilindro 2 hasta octubre de 2014 / Ajustador de leva de entrada para cilindro 3 hasta octubre de 2014 / Ajustador de leva de escape para cilindro 3 hasta octubre de 2014 / Bomba del enfriador EGR
-	5A	Cambiador de CD
-	5A	Unidad de control de acceso a Internet / Unidad de control de lector de tarjeta chip / Unidad principal/sintonizador de radio / Sintonizador de TV
-	5A	Unidad de control para el tablero de instrumentos
-	5A	Relé para espejo retrovisor interior con función de atenuación automática / Espejo interior electrocrómico
-	7.5A	[solo para coches con MMI]: Unidad principal/sintonizador de radio / Unidad de control del sistema de información electrónica 1
-	15A	[solo coches sin MMI]: Unidad principal/sintonizador de radio / Unidad de control del sistema de información electrónica 1
-	5A	Pantalla para unidad de control, visualización e información delantera

Panel de fusibles interior (LHD) (Debajo del embellecedor del tablero en el lado del pasajero delantero)

N°	A	Descripción
-	7.5A	Unidad de control para bloqueo de columna de dirección eléctrica
-	20A	Unidad de control de reconocimiento de remolque
-	20A	Unidad de control de reconocimiento de remolque
-	30A	Unidad mecatrónica para caja de cambios DSG (hasta octubre de 2014)
-	7.5A	Unidad de control para sistema de control de amortiguación electrónica (desde enero de 2014)
-	30A	Relé del sistema de limpieza de faros / Bomba de lavado de faros
-	5A	Unidad de control de interfaz del sistema de posicionamiento del vehículo
-	7.5A	Unidad de control del sistema de autorización de acceso y arranque
-	15A	Unidad mecatrónica caja de cambios DSG (hasta octubre de 2014)
-	20A	Motor de accionamiento del techo corredizo
-	7.5A	Unidad de control de sensores de la palanca selectora
-	15A	[solo para vehículos con motor de gasolina de 2.0L]: Relé de suministro de componentes del motor (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014)
-	5A	Interruptor de luz de reversa / Unidad de control de sensores de la palanca selectora / Unidad mecatrónica para caja de cambios de doble embrague
-	10A	Sensor de alta presión / Sensor de nivel y temperatura de aceite / Unidad de control del sistema de aire acondicionado / Relé de toma de corriente / Espejo interior electrocrómico / Conector de 16 pines, enchufe de diagnóstico
-	5A	Interfaz de diagnóstico del bus de datos
-	5A	Unidad de control del calefactor / Unidad de control del symposer
-	7.5A	Interruptor de luz / Relé de arranque 1 / Estabilizador de voltaje / Relé de arranque 2 / Relé para espejo retrovisor interior con función de atenuación automática / Faro, delantero izquierdo / Faro, delantero derecho
-	5A	Interruptor de luz
-	5A	Unidad de control ABS, hasta octubre de 2014 / Estabilizador de voltaje 2, hasta octubre de 2014 / Unidad de control de amortiguación controlada electrónicamente (desde enero de 2014)
-	5A	Regulador de calefacción del asiento del conductor / Regulador de calefacción del asiento del pasajero delantero / Botón de luces de emergencia / Botón de calefacción de la luneta trasera / Botón de desactivación de ASR y ESP / Botón de ayuda de estacionamiento / Botón de visualización de presión de neumáticos / Botón de arranque/parada / Unidad de control de detector de remolque / Resistencia de calefacción de la boquilla del lavaparabrisas izquierda / Resistencia de calefacción de la boquilla del lavaparabrisas derecha
-	5A	Unidad de control de dirección asistida
-	5A	[solo para vehículos con motores de gasolina]: Medidor de masa de aire / Unidad de control de la bomba de combustible / Resistencia de calefacción de ventilación del cárter
-	7.5A	[solo para vehículos con motor diésel]: Medidor de masa de aire / Unidad de control de la bomba de combustible / Resistencia de calefacción de ventilación del cárter
-	5A	Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero
-	5A	Unidad de control de ayuda de estacionamiento
-	5A	Unidad de control de regulación del alcance de los faros
-	30A	Unidad de control de calefacción de asientos
-	15A	Motor del limpiaparabrisas trasero
-	5A	Unidad de control del motor / Medidor de masa de aire
-	10A	La unidad de control de tracción total está siendo eliminada
-	5A	Unidad de control para vehículos especiales
-	10A	Unidad de control para vehículos especiales

Panel de fusibles interior (RHD) (Bajo el embellecedor del tablero en el lado del pasajero delantero)

N°	A	Descripción
-	7.5A	Unidad de control para bloqueo de columna de dirección eléctrica
-	20A	Unidad de control de reconocimiento de remolque
-	20A	Unidad de control de reconocimiento de remolque
-	30A	Unidad mecatrónica para caja de cambios DSG (hasta octubre de 2014)
-	7.5A	Unidad de control para sistema de control de amortiguación electrónica (desde enero de 2014)
-	30A	Relé del sistema de limpieza de faros / Bomba de lavado de faros
-	5A	Unidad de control de interfaz del sistema de posicionamiento del vehículo
-	7.5A	Unidad de control del sistema de autorización de acceso y arranque
-	15A	Unidad mecatrónica caja de cambios DSG (hasta octubre de 2014)
-	20A	Motor de accionamiento del techo corredizo
-	7.5A	Unidad de control de sensores de la palanca selectora
-	15A	[solo para vehículos con motor de gasolina de 2.0L]: Relé de suministro de componentes del motor (hasta octubre de 2014) / Regulador de presión de combustible (hasta octubre de 2014)
-	5A	Interruptor de luz de reversa / Unidad de control de sensores de la palanca selectora / Unidad mecatrónica para caja de cambios de doble embrague
-	10A	Sensor de alta presión / Sensor de nivel y temperatura de aceite / Unidad de control del sistema de aire acondicionado / Relé de toma de corriente / Espejo interior electrocrómico / Conector de 16 pines, enchufe de diagnóstico
-	5A	Interfaz de diagnóstico de bus de datos
-	5A	Unidad de control del calefactor / Unidad de control del symposer
-	7.5A	Interruptor de luz / Relé de arranque 1 / Estabilizador de voltaje / Relé de arranque 2 / Relé para espejo retrovisor interior con función de oscurecimiento automático / Faro, delantero izquierdo / Faro, delantero derecho
-	5A	Interruptor de luz
-	5A	Unidad de control ABS, hasta octubre de 2014 / Estabilizador de voltaje 2, hasta octubre de 2014 / Unidad de control de amortiguación controlada electrónicamente (desde enero de 2014)
-	5A	Regulador de calefacción del asiento del conductor / Regulador de calefacción del asiento del pasajero delantero / Botón de luces de emergencia / Botón de calefacción de la ventana trasera / Botón de desactivación de ASR y ESP / Botón de ayuda de estacionamiento / Botón de visualización de presión de neumáticos / Botón de arranque/parada / Unidad de control de detector de remolque / Resistor de calefacción de la boquilla del lavaparabrisas izquierda / Resistor de calefacción de la boquilla del lavaparabrisas derecha
-	5A	Unidad de control de dirección asistida
-	5A	[solo para vehículos con motores de gasolina]: Medidor de masa de aire / Unidad de control de la bomba de combustible / Resistor de calefacción de ventilación del cárter
-	7.5A	[solo para vehículos con motor diésel]: Medidor de masa de aire / Unidad de control de la bomba de combustible / Resistor de calefacción de ventilación del cárter
-	5A	Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero
-	5A	Unidad de control de ayuda de estacionamiento
-	5A	Unidad de control de ajuste de alcance de faros
-	30A	Unidad de control de calefacción de asientos
-	15A	Motor del limpiaparabrisas trasero
-	5A	Unidad de control del motor / Medidor de masa de aire
-	10A	La unidad de control de tracción total está siendo eliminada
-	5A	Unidad de control para vehículos especiales
-	10A	Unidad de control para vehículos especiales

Panel de fusibles/relevadores debajo del volante (LHD)

N°	A	Descripción
-		Relé del limpiador de faros
-		Relé de señal
-		Relé de suministro de voltaje de terminal 15
-		Relé de reinicio de contacto X
-		Relé de la bomba de combustible Audi A1
-		Relé del calentador
-		Relé de calefacción de alto rendimiento
-		Relé de arranque
-		Relé de la ventana trasera calefaccionada
-		Relé de suministro de energía Motronic
-		Toma de corriente
-		Suministro de voltaje de terminal 30
-		Relé de calefacción de baja salida
-		Relé de toma de corriente
-		Relé de suministro de energía Motronic
-		Terminal 30, suministro de voltaje, relé
-		Espejo retrovisor automático antideslumbrante (si está equipado)
-		Regulador(es) de voltaje
-		Espejo retrovisor automático antideslumbrante (si está equipado)
1	40A	Estabilizador de voltaje
2	50A	Portafusibles de suministro 1 -ST1- en portafusibles D -SD-
3	40A	Relé de suministro de voltaje de terminal 15
4	40A	Unidad de control ABS
5	5A	Estabilizador de voltaje 2 [eliminación gradual]
6	5A	Unidad de control de suministro a bordo, Estabilizador de voltaje, Estabilizador de voltaje 2 [eliminación gradual] Unidad de control del motor

Panel de fusibles/relevadores debajo del volante (RHD)

N°	A	Descripción
-		Relevador del lavador de faros
-		Relevador de la bocina
-		Relevador de suministro de energía terminal 15
-		Relevador de reinicio de contacto X
-		Relevador de la bomba de combustible
-		Relevador de la resistencia de calefacción
-		Relevador de calefacción de alta potencia
-		Relevador de suministro de energía terminal 50
-		Relevador de arranque 1
-		Relevador de arranque 2
-		Relevador de calefacción de la ventana trasera
-		Relevador de suministro de energía Motronic
-		Relevador de suministro de energía terminal 30
-		Relevador del enchufe
-		Relevador de calefacción de baja potencia
-		Relevador de suministro de energía Motronic
-		Relevador de suministro de energía terminal 30
-		Relevador del enchufe
-		Relevador del espejo retrovisor con atenuación automática
-		Estabilizador de voltaje 2
1	40A	Estabilizador de voltaje
2	50A	Suministro de energía / Bloque de fusibles 1 en bloque de fusibles D
3	40A	Relevador de suministro de energía terminal 15
4	40A	Unidad de control ABS
5	5A	Estabilizador de voltaje 2 se está eliminando gradualmente
6	5A	Unidad de control de suministro de energía a bordo / Estabilizador de voltaje / Estabilizador de voltaje 2, en proceso de eliminación / Unidad de control del motor
7	10A	Interruptor de luz de freno (de noviembre de 2011 a octubre de 2014) / Sensor de posición del pedal del embrague (de noviembre de 2011 a octubre de 2014)
8	5A	Elemento calefaccionado de la sonda lambda (de noviembre de 2011 a octubre de 2014) / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico (de noviembre de 2011 a octubre de 2014)

Caja de fusibles A -SA-

N°		A	Descripción
-			Conector de batería
-		110A	Suministro de energía para la red de a bordo / Suministro de energía para componentes del motor

Caja de fusibles B -SB- (para vehículos con batería en el compartimento del motor)

N°	A	Descripción
-	175A	Generador
-	40A	Relé de calefacción de baja potencia / Elemento calefaccionado del calentador de aire adicional
-	110A	[solo para vehículos con batería en el compartimento del motor]: Suministro de energía para el sistema eléctrico a bordo / Suministro de energía para componentes del motor
-	80A	Unidad de control de dirección asistida
-	50A	[Ninguno, introducción gradual (año modelo 2011)]: Interruptor de temperatura del ventilador del radiador / Unidad de control del ventilador del radiador
-	40A	[cambio gradual (año modelo 2011)]: Interruptor de temperatura del ventilador del radiador / Unidad de control del ventilador del radiador
-	50A	Unidad de control de bujías de precalentamiento
-	60A	Relé de calefacción de alta potencia / Unidad de control de monitoreo de batería [solo para vehículos con batería en el compartimento del motor] / Elemento calefaccionado del calentador de aire adicional

Caja de fusibles B -SB- (para vehículos con una batería en el compartimento de equipaje)

N°	A	Descripción
-	175A	Generador
-	40A	Relé de calefacción de baja potencia / Elemento calefaccionado adicional del calentador de aire
-	80A	Unidad de control de la dirección asistida
-	50A	[Ninguno, introducción gradual (año modelo 2011)]: Interruptor de temperatura del ventilador del radiador / Unidad de control del ventilador del radiador
-	40A	[cambio gradual (año modelo 2011)]: Interruptor de temperatura del ventilador del radiador / Unidad de control del ventilador del radiador
-	50A	Unidad de control de bujías de incandescencia
-	60A	Relé de calefacción de alta potencia / Elemento calefaccionado adicional del calentador de aire

Panel de fusibles del motor (SB)

N°	A	Descripción
-	110A	[solo para vehículos con batería en el compartimento del motor, hasta octubre de 2014]: Suministro de energía a bordo / Suministro de energía para componentes del motor
-	50A	[para vehículos desde noviembre de 2014]: Unidad de control del ventilador del radiador / Ventilador del radiador
-	250A	Generador / Regulador de voltaje
-	80A	Unidad de control de la dirección asistida
-	50A	[solo para vehículos con motor diésel, desde noviembre de 2014]: Unidad de control de bujías de precalentamiento / Bujía de precalentamiento 1 / Bujía de precalentamiento 2 / Bujía de precalentamiento 3 / Bujía de precalentamiento 4
-	50A	[para vehículos hasta octubre de 2014]: Unidad de control del ventilador del radiador / Ventilador del radiador
-	125A	[solo para vehículos con batería en el compartimento del motor, desde noviembre de 2014][El fusible 5 en la caja de fusibles B -SB5- está cerrado]: Suministro de energía para el sistema eléctrico a bordo / Suministro de energía para componentes del motor
-	40A	Elemento calefaccionado para calefactor de aire adicional, Etapa 1
-	30A	Unidad de control del ventilador del radiador / Ventilador del radiador
-	40A	Elemento calefaccionado para calefactor de aire adicional, Etapa 2
-	40A	Elemento calefaccionado para calefactor de aire adicional, Etapa 3
-	30A	Unidad mecatrónica de la caja de cambios DSG
-	7.5A	Unidad de control del motor
-	20A	Relé de cambio 1 para motor del limpiaparabrisas / Relé de cambio 2 para motor del limpiaparabrisas
-	5A	Unidad de control para monitoreo de batería
-	10A	Condensador de supresión de ruido
-	10A	[solo para coches con motor de gasolina de 1.0 / 1.4 l]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico
-	15A	[solo para vehículos con motor de gasolina de 1.8/2.0 l][solo para vehículos con motor diésel de 1.4L][solo para vehículos con motor diésel de 1.6L]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico
-	5A	Interruptor de luz de freno / Sensor de posición del pedal del embrague
-	5A	[solo para vehículos con motor de gasolina de 1.8/2.0 l]: Interruptor térmico para desconexión del sistema de aire acondicionado / Válvula de medición de combustible / Válvula de regulación de presión de aceite / Válvula del circuito de refrigerante de la culata / Bomba de circulación de refrigerante / Bomba de carga de circulación de aire / Bomba de circulación del calefactor
-	10A	[solo para vehículos con motor diésel de 1.4L][solo para vehículos con motor diésel de 1.6L][solo para coches con motor de gasolina de 1.0 / 1.4 l]: Interruptor térmico para desconexión del sistema de aire acondicionado / Válvula de medición de combustible / Válvula de regulación de presión de aceite / Válvula del circuito de refrigerante de la culata / Bomba de circulación de refrigerante / Bomba de carga de circulación de aire / Bomba de circulación del calefactor
-	5A	Unidad de control de suministro de energía a bordo / Unidad de control del motor / Estabilizador de voltaje
-	30A	Arrancador
-	15A	[solo para coches con motor de gasolina de 1.0 / 1.4 l][solo para vehículos con motor de gasolina de 1.8/2.0 l]: Unidad de control del motor
-	30A	[solo para vehículos con motor diésel de 1.4L][solo para vehículos con motor diésel de 1.6L]: Unidad de control del motor
-	5A	[solo para vehículos con motor diésel de 1.4L][solo para vehículos con motor diésel de 1.6L]: Sensor de nivel y temperatura de aceite / Relé de la bomba de combustible / Unidad de control del ventilador del radiador / Relé de baja salida de calor / Relé de alta salida de calor / Válvula solenoide de control de presión de sobrealimentación / Válvula de derivación del turbocompresor / Válvula de aletas del colector de admisión / Válvula de regulación de presión de aceite / Válvula de enfriamiento de aceite
-	10A	[solo para coches con motor de gasolina de 1.0 / 1.4 l][solo para vehículos con motor de gasolina de 1.8/2.0 l]: Sensor de nivel y temperatura de aceite / Relé de la bomba de combustible / Unidad de control del ventilador del radiador / Relé de baja salida de calor / Relé de alta salida de calor / Válvula solenoide de control de presión de sobrealimentación / Válvula de derivación del turbocompresor / Válvula de aletas del colector de admisión / Válvula de regulación de presión de aceite / Válvula de enfriamiento de aceite
-	7.5A	[solo para vehículos con motor diésel de 1.4L]: Relé de suministro de electrónica del motor / Regulador de presión de combustible / Válvula de medición de combustible / Inyector 2, cilindro 1 / Inyector 2, cilindro 2 / Inyector 2, cilindro 3 / Inyector 2, cilindro 4 / Actuador de control de elevación de válvula 1 / Actuador de control de elevación de válvula 2 / Actuador de control de elevación de válvula 3 / Actuador de control de elevación de válvula 4 / Actuador de control de elevación de válvula 5 / Actuador de control de elevación de válvula 6 / Actuador de control de elevación de válvula 7 / Actuador de control de elevación de válvula 8 / Bomba de vacío del sistema de frenos
-	10A	[solo para vehículos con motor diésel de 1.6L][solo para vehículos con motor de gasolina de 1.8/2.0 l]: Relé de suministro de electrónica del motor / Regulador de presión de combustible / Válvula de medición de combustible / Inyector 2, cilindro 1 / Inyector 2, cilindro 2 / Inyector 2, cilindro 3 / Inyector 2, cilindro 4 / Actuador de control de elevación de válvula 1 / Actuador de control de elevación de válvula 2 / Actuador de control de elevación de válvula 3 / Actuador de control de elevación de válvula 4 / Actuador de control de elevación de válvula 5 / Actuador de control de elevación de válvula 6 / Actuador de control de elevación de válvula 7 / Actuador de control de elevación de válvula 8 / Bomba de vacío del sistema de frenos
-	20A	[solo para coches con motor de gasolina de 1.0 / 1.4 l]: Relé de suministro de electrónica del motor / Regulador de presión de combustible / Válvula de medición de combustible / Inyector 2, cilindro 1 / Inyector 2, cilindro 2 / Inyector 2, cilindro 3 / Inyector 2, cilindro 4 / Actuador de control de elevación de válvula 1 / Actuador de control de elevación de válvula 2 / Actuador de control de elevación de válvula 3 / Actuador de control de elevación de válvula 4 / Actuador de control de elevación de válvula 5 / Actuador de control de elevación de válvula 6 / Actuador de control de elevación de válvula 7 / Actuador de control de elevación de válvula 8 / Bomba de vacío del sistema de frenos
-	5A	[solo para vehículos con motor diésel de 1.4L][solo para vehículos con motor diésel de 1.6L]: Unidad de control de bujías de precalentamiento / Unidad de control de la válvula de escape / Resistor de calefacción de ventilación del cárter / Filtro de carbón activado / Válvula solenoide 1 de admisión / Válvula de ajuste del árbol de levas 1 / Válvula de ajuste del árbol de levas de escape 1 / Bomba de circulación de refrigerante continua / Sensor de presión de aire secundario 1 / Sensor de presión de aire secundario 2
-	10A	[solo para vehículos con motor de gasolina de 1.8/2.0 l]: Unidad de control de bujías de precalentamiento / Unidad de control de la válvula de escape / Resistor de calefacción de ventilación del cárter / Filtro de carbón activado / Válvula solenoide 1 de admisión / Válvula de ajuste del árbol de levas 1 / Válvula de ajuste del árbol de levas de escape 1 / Bomba de circulación de refrigerante continua / Sensor de presión de aire secundario 1 / Sensor de presión de aire secundario 2
-	20A	[solo para coches con motor de gasolina de 1.0 / 1.4 l]: Unidad de control de bujías de precalentamiento / Unidad de control de la válvula de escape / Resistor de calefacción de ventilación del cárter / Filtro de carbón activado / Válvula solenoide 1 de admisión / Válvula de ajuste del árbol de levas 1 / Válvula de ajuste del árbol de levas de escape 1 / Bomba de circulación de refrigerante continua / Sensor de presión de aire secundario 1 / Sensor de presión de aire secundario 2
-		AKB +
