Audi A3 / Fusibles 2004

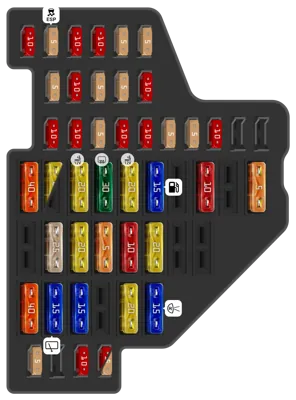

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
1 10A Conector de 16 pines (conector de diagnóstico), Interruptor de luces
2 5A Unidad de control ABS, Botón TCS y ESP
3 10A Unidad de control de dirección asistida
4 10A Unidad de control del calefactor [No para modelos con equipamiento de EE.UU.], Sensor de calidad de aire, Sensor de presión alta
5 5A [No para modelos con equipamiento de EE.UU.]: Sensor de posición del embrague, Interruptor de luz de freno; Desde 2005: Unidad de control del airbag, Unidad de control de reconocimiento de asiento ocupado
6 5A Interfaz de diagnóstico de bus de datos, Interruptor de selección de funciones 2 [No para modelos con equipamiento de EE.UU.], Unidad de control del detector de remolque
7 5A Unidad de control del calefactor [No para modelos con equipamiento de EE.UU.], Control de rango de faros, unidad de control, Interruptor calefaccionado del asiento trasero izquierdo con regulador, Interruptor calefaccionado del asiento trasero derecho con regulador
8 10A Unidad de operación de puerta de garaje, Sistema de navegación con unidad de control de CD [No para modelos con equipamiento de EE.UU.], Unidad de control de ayuda de estacionamiento, Unidad de control de operación de puerta de garaje, Espejo interior automático antideslumbrante
9 5A Unidad de control de tracción en las cuatro ruedas
10 5A Palanca selectora, Interruptor Tiptronic [No para modelos con equipamiento de EE.UU.]
11 10A Enchufe de remolque [No para modelos con equipamiento de EE.UU.]
12 10A Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero
13 10A Interruptor de luz de freno, Conector de 16 pines (conector de diagnóstico)
14 5A Unidad de control de la caja de cambios automática [No para modelos con equipamiento de EE.UU.]
15 10A Unidad de control de suministro a bordo
16 10A Sensor detector de lluvia y luz, Unidad de control del calefactor [No para modelos con equipamiento de EE.UU.], Unidad de control Climatronic, Receptor de control remoto para calefactor auxiliar [No para modelos con equipamiento de EE.UU.]
17 5A Unidad de control central del sistema de conveniencia
18 5A Palanca selectora, Interruptor Tiptronic [No para modelos con equipamiento de EE.UU.], Unidad de control de ayuda de estacionamiento [No para modelos con equipamiento de EE.UU.], Unidad de control ABS
19 10A Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha
22 40A Unidad de control del ventilador de aire fresco
23 20A Relé del sistema de lavado de faros, Bomba del sistema de lavado de faros
23 Vacío (Desde 2005)
24 20A Encendedor de cigarrillos, Toma de 12 V
25 30A Luneta trasera calefaccionada
26 20A Toma eléctrica
27 15A Relé de la bomba de combustible [No para modelos con equipamiento de EE.UU.], Relé de la bomba de combustible eléctrica 2 [No para modelos con equipamiento de EE.UU.], Unidad de control de la bomba de combustible
29 10A Unidad de control Motronic, Unidad de control del sistema de inyección directa diésel [No para modelos con equipamiento de EE.UU.], Unidad de control Simos [No para modelos con equipamiento de EE.UU.], Unidad de control de la bomba de combustible, Lámpara de advertencia de airbag del lado del pasajero delantero desactivada
31 5A Interruptor de luz de reversa, Unidad mecatrónica para caja de cambios de doble embrague
33 25A Unidad de control de ajuste del techo corredizo
34 20A [No para modelos con equipamiento de EE.UU.]: Unidad de control calefaccionada del asiento trasero izquierdo, Unidad de control calefaccionada del asiento trasero derecho
35 5A Sensor de monitoreo interior, Sensor de inclinación del vehículo, Bocina de alarma
36 10A Interruptor de ajuste de soporte lumbar del asiento del conductor, Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero
37 20A Unidad de control Climatronic, Unidad de control de calefacción del asiento del conductor [No para modelos con equipamiento de EE.UU.], Unidad de control de calefacción del asiento del pasajero delantero [No para modelos con equipamiento de EE.UU.]
40 40A Solo para modelos sin sistema de aire acondicionado: Interruptor del ventilador de aire fresco [No para modelos con equipamiento de EE.UU.]
41 15A Motor del limpiaparabrisas trasero
42 15A Bomba del limpiaparabrisas delantero y trasero
44 20A Unidad de control del detector de remolque [No para modelos con equipamiento de EE.UU.], Suministro para señal de giro, luz de freno, luz trasera izquierda
45 15A Unidad de control del detector de remolque [No para modelos con equipamiento de EE.UU.], Suministro para luz antiniebla trasera, luz de reversa, luz trasera derecha
46 5A Unidad de control del calefactor [No para modelos con equipamiento de EE.UU.], Unidad de control Climatronic, Elemento calefactor del chorro del lavaparabrisas izquierdo, Elemento calefactor del chorro del lavaparabrisas derecho
48 10A Opción vehículo de autoescuela
49 10A Opción vehículo de autoescuela
49 5A Opción policía

Compartimento del Motor [Versión Baja]

Compartimento del Motor [Versión Baja]
N°ADescripción
- 20A Unidad de control central del sistema de conveniencia
- 5A Unidad de control de la electrónica de la columna de dirección
- 5A Unidad de control del suministro a bordo
- 30A Unidad de control ABS, Unidad hidráulica ABS
- 15A Unidad mecatrónica para caja de cambios de doble embrague
- 5A Unidad de control en el panel de instrumentos
- 15A Radio, Unidad de control de electrónica operativa de navegación
- 5A Sistema de navegación con unidad de control de CD, Sintonizador de sistema de navegación para TV, Radio satelital, Unidad transmisora y receptora de teléfono, Amplificador de antena para teléfono móvil
- 5A Unidad de control Motronic, Relé de suministro de corriente Motronic, Relé de suministro de voltaje Terminal 30
- 20A Unidad de control del calefactor auxiliar
- 5A Interfaz de diagnóstico del bus de datos
- 25A Unidad de control Motronic, Unidad de control del motor
- 20A Bobina de encendido 1 con etapa de salida, Bobina de encendido 2 con etapa de salida, Bobina de encendido 3 con etapa de salida, Bobina de encendido 4 con etapa de salida
- 5A Unidad de control automático del período de incandescencia, Relé de la bomba de combustible
- 30A Unidad de control ABS, Bomba hidráulica ABS
- 15A Claxon de tono agudo, Claxon de tono bajo
- 30A Amplificador; Amplificador con altavoz de bajos, a la izquierda en el compartimento de equipaje
- 30A Unidad de control del motor del limpiaparabrisas
- 15A Calefactor de sonda lambda, Calefactor de sonda lambda 2, Calefactor de sonda lambda 1 después del convertidor catalítico
- 5A Interruptor del pedal de freno, Emisor de posición del embrague
- 5A Relé de la bomba de aire secundaria
- 10A Termostato del sistema de enfriamiento del motor controlado por mapa, Válvula solenoide del filtro de carbón activado 1, Válvula de cambio del colector de admisión variable, Válvula de control del árbol de levas 1, Motor de la aleta del colector de admisión
- 40A Unidad de control del suministro a bordo (luz lateral derecha, luz de carretera derecha, luz de cruce derecha, señal de giro derecha, luz antiniebla derecha)
- 40A Unidad de control del suministro a bordo (luz lateral izquierda, luz de carretera izquierda, luz de cruce izquierda, señal de giro izquierda, luz antiniebla izquierda)
- 40A Motor de la bomba de aire secundaria
- 40A Relé de suministro de voltaje Terminal 15 2, Suministro para los fusibles (panel de instrumentos): SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC30, SC31, SC39, SC47, SC49
- 50A Suministro para los fusibles (panel de instrumentos): SC18, SC20, SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45, SC48, y S131
- 50A Relé de alivio de contacto X Suministro para los fusibles (panel de instrumentos): SC40, SC41, SC42, SC46
- 200A Alternador
- 80A Unidad de control de la dirección asistida
- 50A Unidad de control del ventilador del radiador Interruptor térmico del ventilador del radiador Ventilador del radiador
- 80A Suministro para los fusibles (panel de instrumentos): SC12, SC13, SC14, SC15, SC16, SC17, SC19, SC22, SC23, SC24, SC25, SC26, SC27, SC28, SC38
- 80A Opción para vehículos especiales

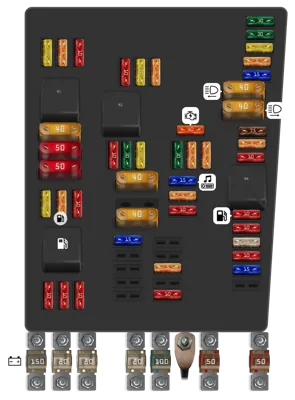

Compartimento del Motor [Versión Alta]

Compartimento del Motor [Versión Alta]
N°ADescripción
- 30A Unidad de control ABS, Bomba hidráulica ABS
- 30A Unidad de control ABS, Unidad hidráulica ABS
- 20A Unidad de control central del sistema de conveniencia
- 5A Unidad de control de suministro a bordo
- 15A Claxon de tono agudo, Claxon de tono grave
- 7.5A Válvula reguladora de presión de combustible, Bomba de presurización del sistema de combustible
- 5A Interruptor de luz de freno, Interruptor de pedal de freno, Sensor de recorrido del embrague
- 10A Termostato del sistema de enfriamiento del motor controlado por mapa, Unidad de control del ventilador del radiador, Válvula de recirculación de gases de escape, Válvula solenoide del filtro de carbón activado 1, Válvula de cambio del colector de admisión variable, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas de escape 1, Motor de la aleta del colector de admisión
- 10A Relé de la bomba de combustible, Relé de circulación continua del refrigerante, Unidad de control automático del período de incandescencia, Unidad de control del sensor de NOx, Bomba de circulación continua del refrigerante, Calentador del sensor de NOx
- 10A Relé de la bomba de aire secundaria, Válvula de recirculación de gases de escape, Válvula solenoide de control de presión de carga, Válvula de entrada de aire secundaria, Válvula de recirculación de gases de escape 2, Válvula de aleta de escape, Calentador de la sonda lambda 1 después del convertidor catalítico. Calentador de la sonda lambda 2 después del convertidor catalítico. Bomba de diagnóstico del sistema de combustible
- 25A Unidad de control Motronic Unidad de control Simos
- 10A Unidad de control del sensor de NOx, Calentador de la sonda lambda, Calentador de la sonda lambda 2, Calentador del sensor de NOx
- 15A Unidad mecatrónica para caja de cambios de doble embrague
- 40A Arrancador
- 5A Unidad de control de la electrónica de la columna de dirección
- 5A Unidad de control en el panel de instrumentos
- 30A Amplificador; Amplificador con altavoz de graves, a la izquierda en el compartimento de equipaje
- 15A Radio, Unidad de control de la electrónica de operación de navegación
- 5A Unidad de transmisión y recepción de teléfono, Amplificador de antena para teléfono móvil
- 10A Sistema de navegación con unidad de control de CD, Sintonizador de sistema de navegación para TV
- 5A Interfaz de diagnóstico de bus de datos
- 10A Unidad de control Motronic, Relé de suministro de corriente Motronic
- 5A Elemento calefactor para respiradero del cárter [solo para modelos con elemento calefactor]
- 20A Unidad de control de la caja de cambios automática
- 10A Inyector, cilindro 1-4
- 20A Unidad de control del calefactor auxiliar
- 30A Unidad de control del motor del limpiaparabrisas
- 10A Inyector, cilindro 1~4, Válvula solenoide de control de presión de carga, Válvula solenoide del filtro de carbón activado 1, Válvula de recirculación de aire del turbocompresor
- 15A Bomba de presurización del sistema de combustible
- 10A Motor de control de rango del faro izquierdo, Motor de control de rango del faro derecho
- 5A Sensor de nivel de aceite y temperatura de aceite
- 20A Suministro para los fusibles (panel de instrumentos): SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC31 [solo para modelos con batería en el compartimento del motor]
- 10A Medidor de masa de aire
- 5A Relé de la bomba de combustible, Medidor de masa de aire
- 20A Relé de la bomba de vacío [solo para motores de gasolina con caja de cambios automática]
- 10A Medidor de masa de aire, Bomba de diagnóstico del sistema de combustible
- 10A Calentador de la sonda lambda, Calentador de la sonda lambda 1 después del convertidor catalítico
- 10A Calentador de la sonda lambda 2, Calentador de la sonda lambda 1 después del convertidor catalítico, Calentador de la sonda lambda 2 después del convertidor catalítico
- 40A Unidad de control de suministro a bordo, Suministro de luz lateral izquierda, luz de carretera izquierda, luz de cruce izquierda, señal de giro izquierda, luz antiniebla izquierda
- 40A Unidad de control de suministro a bordo, Suministro de luz lateral derecha, luz de carretera derecha, luz de cruce derecha, señal de giro derecha, luz antiniebla derecha
- 40A Relé de suministro de voltaje de terminal 15, Suministro para los fusibles (panel de instrumentos): SC1, SC2, SC3, SC4, SC5, SC6, SC7, SC8, SC9, SC10, SC11, SC29, SC30, SC31, SC47, SC49
- 40A Relé de la bomba de aire secundaria, Motor de la bomba de aire secundaria
- 40A Relé de alivio de contacto X, Suministro para los fusibles (panel de instrumentos): SC40, SC41, SC42, SC46
- 50A Suministro para los fusibles (panel de instrumentos): SC32, SC33, SC34, SC35, SC36, SC37, SC44, SC45 [solo para modelos con batería en el compartimento del motor], Suministro para los fusibles (panel de instrumentos): SC32, SC33, SC34, SC35, SC36, SC37 [solo para modelos con batería en el compartimento de equipaje]
- 50A Interruptor térmico del ventilador del radiador Unidad de control del ventilador del radiador
- Relé de suministro de voltaje de terminal 15
- Relé de suministro de voltaje de terminal 50
- Relé de la bomba de combustible
- Relé de suministro de corriente Motronic
- Relé de suministro de voltaje de terminal 30 / Relé de suministro de corriente para unidad de control Simos [no para modelos con equipamiento de EE.UU.]
- 150A Alternador
- 80A Unidad de control de la dirección asistida
- 80A Unidad de control del ventilador del radiador
- 80A Fusible único del regulador de ventana, Suministro para los fusibles: SC22, SC23, SC24, SC25, SC26, SC27 [solo para modelos con batería en el compartimento de equipaje]
- 100A Unidad de control del calefactor de aire auxiliar
- 50A Suministro para los fusibles: SC12, SC13, SC14, SC15, SC16, SC17, SC44, SC45 [solo para modelos con batería en el compartimento de equipaje]
- 50A Opción para vehículos especiales
