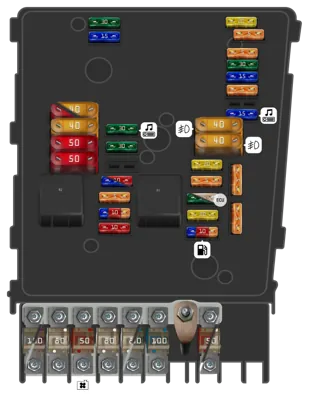

Panel de fusibles del motor (SB), en la caja de fusibles baja
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Unidad de control central para sistemas de confort | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 30A | Unidad de control del ABS / Unidad hidráulica del ABS | |
| - | 15A | Mecatrónica para caja de cambios de doble embrague | |
| - | 5A | Unidad de control para el tablero de instrumentos | |
| - | 15A | Radio / Unidad de control de la electrónica del sistema de navegación | |
| - | 5A | Unidad de control para el sistema de navegación con unidad de CD / Sintonizador para el sistema de navegación, TV / Radio satelital / Transceptor telefónico / Amplificador de teléfono móvil | |
| - | 5A | Unidad de control Motronic / Relé de suministro de energía del sistema Motronic / Relé de suministro de energía del Terminal 30 | |
| - | 20A | Unidad de control del calentador adicional | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 30A | Unidad de control del motor / Unidad de control del sistema de inyección directa diésel | |
| - | 25A | Unidad de control Motronic / Unidad de control del motor | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 15A | Elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico / Elemento calefaccionado de la sonda Lambda 2 después del convertidor catalítico / Elemento calefaccionado de la sonda Lambda 3 después del convertidor catalítico | |
| - | 10A | Elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico | |
| - | 5A | Unidad de control del sistema automático de bujías incandescentes / Relé de la bomba de combustible | |
| - | 30A | Unidad de control del ABS / Bomba hidráulica del ABS | |
| - | 15A | Señal de sonido de alta frecuencia / Señal de sonido de baja frecuencia | |
| - | 30A | Amplificador / Amplificador con altavoz de baja frecuencia en el compartimento de equipaje a la izquierda | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 15A | Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 2 / Elemento calefaccionado de la sonda Lambda 1 después del convertidor catalítico | |
| - | 10A | Elemento calefaccionado de la sonda Lambda | |
| - | 5A | Interruptor del pedal de freno / Interruptor de posición del pedal de embrague | |
| - | 15A | Regulador de presión de combustible | |
| - | 10A | Válvula EGR / Válvula solenoide de control de presión de sobrealimentación / Válvula EGR 2 EGR / Válvula de conmutación del enfriador | |
| - | 5A | Relé de la bomba de aire secundaria | |
| - | 10A | Termostato del sistema de refrigeración del motor / Válvula solenoide del depósito 1, Admisión / Válvula de geometría variable del colector / Válvula 1 del sistema de distribución variable / Motor actuador de la aleta del colector de admisión | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo (Luz de posición derecha, faro de luz alta derecho, faro de luz baja derecho, indicador de dirección derecho, luz antiniebla derecha) | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo (Luz de estacionamiento izquierda, faro de luz alta izquierdo, faro de luz baja izquierdo, indicador de dirección izquierdo, luz antiniebla izquierdo) | |
| - | 50A | Unidad de control automático de bujías incandescentes / Bujía incandescente 1 / Bujía incandescente 2 / Bujía incandescente 3 / Bujía incandescente 4 | |
| - | 40A | Motor de la bomba de aire secundaria | |
| - | 40A | Relé 2 de suministro de energía terminal 15 / Sistema de suministro de fusibles: -SC1- a -SC6-, -SC7- a -SC11-, -SC29- a -SC31-, -SC39-, -SC47-, -SC49- | |
| - | 50A | Sistema de suministro de fusibles: -SC18-, -SC20-, -SC32- a -SC37-, -SC44-, -SC45-, -SC48-, -S131- | |
| - | 50A | Relé de alivio de contacto X / Sistema de suministro de fusibles: -SC40-, -SC41-, -SC42-, -SC46- | |
| - | Relé de suministro de energía del sistema Motronic [solo para vehículos con designación de letra de motor BLF, BLR, BLY, BVY, BVZ, BPT, BPU, BYT, CMSA, CAXC, BZB, CAWB, CBFA, CCTA, CDAA, CCZA, CBZB] | ||
| - | Relé de potencia cl. 30 [solo para coches con designación de letra de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA] | ||
| - | Relé de suministro de energía de la unidad de control Simos [solo para vehículos con designación de letra de motor BSE, BSF, CCSA, CMXA] | ||
| - | Puente, unidad de control de bujías incandescentes [solo para coches con designación de letra de motor BKC, BXE, AZV, BKD, BLS, BMM, CLJA, CLJA] | ||
| - | Relé de la bomba de aire secundaria [solo para vehículos con designación de letra de motor BSE, BSF, CBFA, CCSA, CMXA] | ||
| - | Relé de suministro de componentes del motor [solo para vehículos con designación de letra de motor BPT, BPU, BYT, BZB, CAWB, CCTA, CAXC, CDAA, CCZA, CBZB] | ||
| - | Relé de la bomba de refrigerante adicional | ||
| - | 150A | Alternador (70 A) / Alternador (90 A) / Alternador (110 A) / Alternador (120 A) | |
| - | 200A | Generador (140A) | |
| - | 80A | Unidad de control de la dirección asistida | |
| - | 50A | Unidad de control del ventilador del radiador / Interruptor térmico del ventilador del refrigerante / Ventilador del radiador | |
| - | 80A | Sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [ha sido descontinuado desde noviembre de 2005] | |
| - | 80A | Sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [válido desde noviembre de 2005] | |
| - | 100A | Unidad de control del calentador de aire adicional [ha sido descontinuado desde noviembre de 2005] | |
| - | 100A | Unidad de control del calentador de aire adicional [válido desde noviembre de 2005] | |
| - | 50A | Opción para ambulancia | |
| - | 80A | Opción para coche de policía | |
| 508 | Conector de batería |

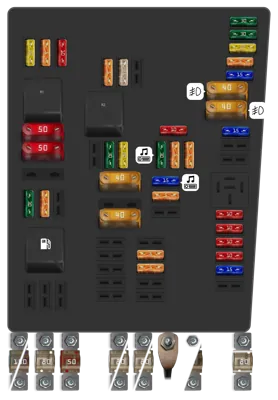

Panel de fusibles del motor (SB), en la caja de interruptores High
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control ABS / Bomba hidráulica ABS | |
| - | 30A | Unidad de control ABS / Unidad hidráulica ABS | |
| - | 20A | Unidad de control central para sistemas de confort | |
| - | 5A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 15A | Señal acústica de alta frecuencia / Señal acústica de baja frecuencia | |
| - | 15A | Regulador de presión de combustible / Bomba de elevación de combustible | |
| - | 10A | Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide de cánister 1 / Válvula de recirculación de aire de carga | |
| - | 10A | Medidor de masa de aire / Bomba de diagnóstico del sistema de combustible | |
| - | 10A | Elemento calefaccionado de sonda Lambda / Elemento calefaccionado de sonda Lambda 2 | |
| - | 10A | Elemento calefaccionado de sonda Lambda 1 después del catalizador / Elemento calefaccionado de sonda Lambda 2 después del catalizador | |
| - | 15A | Mecatrónica para caja de cambios de doble embrague | |
| - | 10A | Bomba para el sistema de purga de refrigerante después del apagado del motor | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | Unidad de control para el tablero de instrumentos | |
| - | 30A | Amplificador - / Amplificador con altavoz de baja frecuencia en el compartimento de equipaje a la izquierda | |
| - | 15A | Radio / Unidad de control de la electrónica del sistema de navegación | |
| - | 5A | Unidad de control para el sistema de navegación con unidad de CD [excepto para vehículos con acabado US] / Sintonizador para sistema de navegación, TV [excepto para vehículos con acabado US] / Transmisor/receptor de teléfono / Amplificador de teléfono móvil [excepto para vehículos con acabado US] / Receptor de radio satelital | |
| - | 5A | Unidad de control Motronic / Relé de suministro de energía del sistema Motronic | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 25A | Unidad de control Motronic | |
| - | 5A | Relé del sistema de circulación de refrigerante posterior a la marcha / Relé de la bomba de aire secundario | |
| - | 20A | Unidad de control del calentador adicional | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 10A | Válvula solenoide de cánister 1 [excepto para vehículos con acabado US] / Válvula de geometría variable del colector de admisión [excepto para vehículos con acabado US] / Válvula 1 para la distribución variable de válvulas - / Válvula 1 para el ajustador de la distribución de válvulas de escape [excepto para vehículos con acabado US] / Unidad de control del ventilador del radiador - | |
| - | 5A | Interruptor del pedal de freno / Interruptor de posición del pedal de embrague | |
| - | 20A | Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida | |
| - | 5A | Relé de suministro de componentes del motor | |
| - | 30A | Bobina de encendido 1 con etapa de salida - / Bobina de encendido 2 con etapa de salida - / Bobina de encendido 3 con etapa de salida - / Bobina de encendido 4 con etapa de salida - / Bobina de encendido 5 con etapa de salida - / Bobina de encendido 6 con etapa de salida | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo / Suministro de energía para luz de estacionamiento izquierda, faro de luz alta izquierdo, faro de luz baja izquierdo, indicador de dirección izquierdo, luz antiniebla izquierda) | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo / Suministro de energía para luz lateral derecha, faro de luz alta derecho, faro de luz baja derecho, indicador de dirección derecho, luz antiniebla derecha | |
| - | 40A | Relé 2 de suministro terminal 15 / Sistema de suministro de fusibles: -SC1- a -SC6-, -SC7- a -SC11-, -SC29- a -SC31-, -SC47-, -SC49- | |
| - | 40A | Relé de la bomba de aire secundario / Motor de la bomba de aire secundario | |
| - | 50A | [Clasificación del fusible aumentada de 40 A a 50 A, efectivo noviembre de 2005] Relé de alivio de contacto X / Sistema de suministro de fusibles: -SC40-, -SC41-, -SC42-, -SC46- | |
| - | 50A | Sistema de suministro de fusibles: -SC18-, -SC20-, -SC32- a -SC37-, -SC44-, -SC45-, -SC48-, -S131- | |
| - | Relé de suministro de energía del sistema Motronic [solo para vehículos con designación de letra de motor AXX, BPY, BWA, BHZ, BUB, BMJ, CDLA, CDLC, CBRA, BZC, CEPA, CEPB] | ||
| - | Relé del sistema de circulación de refrigerante posterior a la marcha [solo para vehículos con designación de letra de motor AXX, BPY, BWA, BHZ, BUB, BMJ. CDLA, CDLC, CBRA, BZC] | ||
| - | Relé de bomba de refrigerante adicional [solo para vehículos con designación de letra de motor CEPA, CEPB] | ||
| - | Relé de la bomba de combustible [solo para vehículos con designación de letra de motor BUB, BMJ, CBRA] | ||
| - | Relé de suministro de componentes del motor [solo para vehículos con designación de letra de motor AXX. BPY, BWA, BHZ, CDLA, CDLC, BZC, CEPA, CEPB] | ||
| - | 150A | Alternador (70 A) / Alternador (90 A) / Alternador (110 A) / Alternador (120 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA] | |
| - | 200A | Generador (140 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA] | |
| - | 80A | Unidad de control de la dirección asistida [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA] | |
| - | 50A | Unidad de control del ventilador del radiador [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA] | |
| - | 80A | [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: El sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [ha sido descontinuado desde noviembre de 2005]; Sistema de suministro de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2009] | |
| - | 80A | [Código de motor BMJ, BUB, CBRA]: El sistema de suministro de fusibles SC22 a SC27, SC28, SC38 [válido desde mayo de 2009] | |
| - | 80A | [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: Sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [válido desde noviembre de 2005] [ausente desde mayo de 2006] / El sistema de suministro de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2006][no está disponible desde mayo de 2009] | |
| - | 80A | [Código de motor BMJ, BUB, CBRA]: Sistema de suministro de fusibles: SC22 a SC27, SC28, SC38 [ha sido descontinuado desde mayo de 2009] | |
| - | [Código de motor BMJ, BUB, CBRA]: El sistema de suministro de fusibles: SC12 a SC17, SC19, SC44, SC45 [ha sido descontinuado desde noviembre de 2005] / Sistema de suministro de fusibles: SC44, SC45 [válido desde noviembre de 2005] | ||
| - | 50A | [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de ambulancia [ha sido descontinuada desde mayo de 2009] / La opción para ambulancias y vehículos policiales [ha estado en vigor desde mayo de 2009] | |
| - | 80A | [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de coche de policía [ha sido descontinuada desde mayo de 2009] | |
| - | 30A | [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: Unidad de control de amortiguación electrónica [válido desde mayo de 2008] |

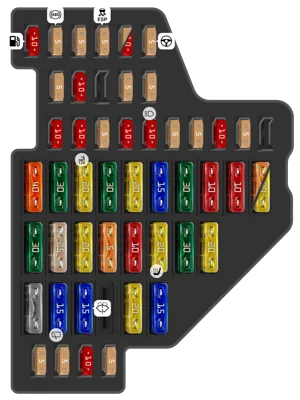

Panel de fusibles interior (SC)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Interruptor de luces / Relé de la bomba de combustible / Unidad de control del motor [excepto para vehículos con acabado US] / Unidad de control Motronic / Unidad de control del sistema de inyección directa diésel [excepto para vehículos con acabado US] / Unidad de control de la bomba de combustible / Conector de 16 pines (toma de diagnóstico) | |
| 2 | 5A | Unidad de control ABS / Interruptor de luces de freno / Interruptor del pedal de freno | |
| 3 | 5A | Unidad de control del airbag / Lámpara indicadora de desactivación del airbag del pasajero delantero | |
| 4 | 5A | Botón del sistema de monitoreo de presión de neumáticos [excepto para vehículos con acabado US] / Botón de desactivación ASR y ESP - / Interruptor de luces de reversa / Transmisor de alta presión - / Sensor de calidad del aire / Transmisor de nivel y temperatura del aceite del motor - / Unidad de control del calefactor [excepto para vehículos con acabado US] / Unidad de control de calefacción del asiento trasero izquierdo [excepto para vehículos con acabado US] / Unidad de control de calefacción del asiento trasero derecho [excepto para vehículos con acabado US] / Unidad de control de calefacción del asiento del conductor [excepto para vehículos con acabado US] / Unidad de control de calefacción del asiento del pasajero delantero [excepto para vehículos con acabado US] | |
| 5 | 5A | Unidad de control de alcance de los faros | |
| 5 | 10A | Regulador de control de alcance de los faros [excepto para vehículos con acabado US] / Motor actuador de control de alcance del faro izquierdo [excepto para vehículos con acabado US] / Motor actuador de control de alcance del faro derecho [excepto para vehículos con acabado US] | |
| 6 | 5A | Interruptor de función 2 [excepto para vehículos con acabado US] / Palanca selectora / Interruptor Tiptronic [excepto para vehículos con acabado US] / Unidad de control de dirección asistida / Interfaz de diagnóstico del bus de datos / Mecatrónica para caja de cambios de doble embrague | |
| 7 | 5A | Unidad de control del abridor de puerta de garaje / Unidad de control de reconocimiento de remolque [excepto para vehículos con acabado US] / Unidad de control del sistema de navegación con unidad de CD [excepto para vehículos con acabado US] / Unidad de control de electrónica de navegación / Unidad de control de asistencia de estacionamiento [excepto para vehículos con acabado US] / Unidad de control del abridor de puerta de garaje / Espejo interior electrocrómico | |
| 8 | 10A | Toma de remolque [excepto para vehículos con acabado US] | |
| 10 | 5A | Unidad de control de reconocimiento de asiento ocupado | |
| 11 | 5A | Módulo de potencia del faro derecho | |
| 12 | 10A | Unidad de control de la puerta del conductor / Unidad de control de la puerta del pasajero delantero | |
| 13 | 10A | Interruptor de luces de freno (luces de freno) / Conector de 16 pines (toma de diagnóstico) | |
| 14 | 5A | Unidad de control de la transmisión automática [excepto para vehículos con acabado US] | |
| 15 | 10A | Unidad de control de la fuente de alimentación a bordo | |
| 16 | 10A | Sensor de lluvia y luz / Unidad de control del calefactor [excepto para vehículos con acabado US] / Unidad de control Climatronic / Receptor del calefactor auxiliar [excepto para vehículos con acabado US] | |
| 17 | 5A | Unidad de control central para sistemas de confort | |
| 18 | 5A | Palanca selectora / Interruptor Tiptronic [excepto para vehículos con acabado US] / Unidad de control de asistencia de estacionamiento [excepto para vehículos con acabado US] | |
| 19 | 10A | Unidad de control de la puerta trasera izquierda / Unidad de control de la puerta trasera derecha | |
| 20 | 5A | Unidad de control ABS [excepto para vehículos con acabado US] | |
| 22 | 40A | Unidad de control del ventilador de aire fresco | |
| 23 | 30A | Motor elevador de la ventanilla de la puerta del conductor | |
| 24 | 20A | Encendedor de cigarrillos / Toma de 12V | |
| 25 | 30A | Calefacción de la luneta trasera | |
| 26 | 20A | Toma | |
| 27 | 15A | Relé de la bomba de combustible eléctrica 2 / Unidad de control de la bomba de combustible | |
| 28 | 30A | Motor elevador de la ventanilla de la puerta trasera izquierda / Motor elevador de la ventanilla de la puerta trasera derecha | |
| 29 | 10A | Medidor de flujo de aire / Resistencia calefactora para el sistema de ventilación del cárter del motor | |
| 30 | 10A | Inyector cilindro 1 / Inyector cilindro 2 / Inyector cilindro 3 / Inyector cilindro 4 / Inyector cilindro 5 / Inyector cilindro 6 | |
| 31 | 5A | Unidad de control de tracción total | |
| 31 | 20A | Relé de la bomba de vacío [excepto para vehículos con acabado US] | |
| 32 | 30A | Bomba lavadora de faros / Relé del sistema de limpieza de faros | |
| 33 | 25A | Unidad de control del techo corredizo | |
| 34 | 20A | Unidad de control de calefacción del asiento trasero izquierdo [excepto para vehículos con acabado US] / Unidad de control de calefacción del asiento trasero derecho [excepto para vehículos con acabado US] | |
| 35 | 5A | Sensor del sistema de monitoreo interior / Sensor de inclinación del vehículo / Sirena de alarma | |
| 36 | 10A | Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| 37 | 20A | Unidad de control Climatronic / Unidad de control de calefacción del asiento del conductor [excepto para vehículos con acabado US] / Unidad de control de calefacción del asiento del pasajero delantero [excepto para vehículos con acabado US] / Calefacción del asiento delantero izquierdo / Calefacción del asiento delantero derecho | |
| 38 | 30A | Motor eléctrico para elevación de ventanilla, puerta del pasajero delantero | |
| 39 | 20A | Interruptor multifunción [excepto para vehículos con acabado US] / Unidad de control de la transmisión automática [excepto para vehículos con acabado US] | |
| 40 | Interruptor del soplador de aire fresco [excepto para vehículos con acabado US] / solo para vehículos sin aire acondicionado | ||
| 41 | 15A | Motor del limpiaparabrisas trasero | |
| 42 | 15A | Bomba lavaparabrisas del parabrisas y de la luneta trasera | |
| 44 | 20A | Unidad de control de detección de remolque [excepto para vehículos con acabado US] | |
| 45 | 15A | Unidad de control de detección de remolque [excepto para vehículos con acabado US] | |
| 46 | 5A | Unidad de control del calefactor [excepto para vehículos con acabado US] / Unidad de control Climatronic / Resistencia calefactora del chorro lavador izquierdo / Resistencia calefactora del chorro lavador derecho | |
| 47 | 5A | Módulo de potencia del faro izquierdo | |
| 48 | 10A | Toma [excepto para vehículos con acabado US] / solo para vehículos de entrenamiento | |
| 49 | 5A | Fusible 6 para vehículos especiales [excepto para vehículos con acabado US] / Interruptor de iluminación del espacio para los pies [excepto para vehículos con acabado US] / Interruptor del zumbador [excepto para vehículos con acabado US] |
Caja de relés
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé 2, alimentación terminal 15 | ||
| - | Relé del desempañador de la ventana trasera | ||
| - | Relé de la bocina | ||
| - | Relé de alivio de contacto X | ||
| - | Relé 1 de la bomba doble del limpiaparabrisas | ||
| - | Relé 2 de la bomba doble del limpiaparabrisas | ||
| - | Relé 2, alimentación terminal 30 |
