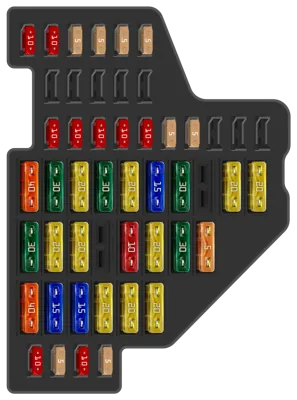

Caja de fusibles interior

N°	A	Descripción
1	10A	Interruptor de luces, Regulador de control de rango de faros [No para modelos con equipamiento de EE. UU.], Medidor de masa de aire (BKC, BXE, AZV, BKD, BLS, BMM, BMN, BPU, BPT, BYZ, BWA, BPY, BHZ, BZB, CAWB, CBFA, BUY, CDAA, CCZA, CCTA, CDLA, CDLC, CAYB, CAYC, BZC, CBEA), Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]; Control de rango de faros, unidad de control; Elemento calefaccionado para respiradero del cárter (BSE, BSF, BKC, BXE, AZV, BKD, BLS, BMM, BMN, BUB, BUY, CCSA, CBBB, CBAB, CBAA, CBRA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB), Conector de 16 pines (conector de diagnóstico), Motor de control de rango de faros izquierdo [No para modelos con equipamiento de EE. UU.], Motor de control de rango de faros derecho [No para modelos con equipamiento de EE. UU.]
2	10A	Unidades de control del motor, Relé de la bomba de combustible (BSE, BSF, BUB, CCSA, CBRA), Unidad de control ABS, Relé de suministro de corriente para unidad de control Simos (BSE, BSF, CCSA) [No para modelos con equipamiento de EE. UU.], Unidad de control de dirección asistida, Interfaz de diagnóstico de bus de datos, Unidad de control de la bomba de combustible (BPU, BYT, BPT, BLF, BVY, BVZ, BPY, BWA, BHZ, CAXC, BZB, CAWB, CBFA, CDAA, CCZA, CCTA, CDLC, CDLA, BZC), Unidad de control de sensores de palanca selectora, Unidad mecatrónica para caja de cambios de doble embrague, Interruptor de luces de freno, Interruptor de pedal de freno, Interruptor Tiptronic [No para modelos con equipamiento de EE. UU.], Unidad de control de tracción en las cuatro ruedas
3	5A	Unidad de control del airbag, Lámpara de advertencia de airbag del lado del pasajero delantero desactivado
4	5A	Botón TCS y ESP, Unidad de operación de puerta de garaje, Interruptor de luz de reversa, Sensor de presión alta, Sensor de calidad del aire, Sensor de nivel y temperatura de aceite, Unidad de control del calefactor, Unidad de control Climatronic, Unidad de control de asistencia de estacionamiento, Unidad de operación de puerta de garaje, Unidad de control de reconocimiento de asiento ocupado, Elemento calefaccionado del chorro del limpiaparabrisas izquierdo, Elemento calefaccionado del chorro del limpiaparabrisas derecho, Espejo interior automático antideslumbrante; [No para modelos con equipamiento de EE. UU.]: Interruptor de asiento trasero izquierdo calefaccionado con regulador, Interruptor de asiento trasero derecho calefaccionado con regulador, Botón de monitor de presión de neumáticos, Unidad de control del sistema de aire acondicionado, Unidad de control del sistema de navegación con unidad de CD, Unidad de control de calefacción del asiento del conductor, Unidad de control de calefacción del asiento del pasajero delantero
5	5A	Módulo de salida de potencia para faro izquierdo
6	5A	Módulo de salida de potencia para faro derecho
12	10A	Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero
13	10A	Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha, Unidad de control central del sistema de conveniencia
14	10A	Unidad de control ABS, Unidad de control de sensores de palanca selectora, Interruptor Tiptronic [No para modelos con equipamiento de EE. UU.], Unidad de control de caja de cambios automática [No para modelos con equipamiento de EE. UU.], Unidad de control de asistencia de estacionamiento
15	10A	Luz interior delantera, Luz interior delantera, Luz interior trasera
16	10A	Sensor de detector de lluvia y luz, Unidad de control del calefactor, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado [No para modelos con equipamiento de EE. UU.], Unidad de control del monitor de presión de neumáticos [Solo modelos con equipamiento de EE. UU.], Receptor de control remoto para calefactor auxiliar [No para modelos con equipamiento de EE. UU.], Conector de 16 pines (conector de diagnóstico)
17	5A	Sensor de monitoreo interior [No para modelos con equipamiento de EE. UU.], Sensor de inclinación del vehículo [No para modelos con equipamiento de EE. UU.], Bocina de alarma
18	5A	Unidad de control del motor (cable de diagnóstico) [solo para modelos con código de motor CBFA]
22	40A	Unidad de control del ventilador de aire fresco, ventilador de aire fresco
23	30A	Motor del regulador de ventana del lado del conductor
24	20A	Encendedor de cigarrillos
25	30A	Luneta trasera calefaccionada
26	20A	Toma de corriente
27	15A	Relé de la bomba de combustible (BSE, BSF, CCSA, CBBB, CBAB, CBAA, BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB); Unidad de control de la bomba de combustible (BPU, BYT, BPT, BWA, BPY, BHZ, CAXC, BZB, CAWB, CCTA, CBFA, BLF, BVY, BVZ, CDAA, CCZA, CDLA, CDLC, BZC, CBZB); Relé de la bomba de combustible eléctrica 2 (BSE, BSF, BUB, CCSA, CBRA) ([solo para modelos con calefactor auxiliar]: modelos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CFFA, CFFB, CFGB); Relé para bomba de combustible suplementaria (CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB), Bomba de combustible suplementaria (CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB)
28	30A	Motor del regulador de ventana trasera izquierda, Motor del regulador de ventana trasera derecha
30	20A	Interruptor multifunción [No para modelos con equipamiento de EE. UU.], Unidad de control de caja de cambios automática [No para modelos con equipamiento de EE. UU.]
31	20A	Bomba de vacío para frenos (CCSA, BSE, BSF) [No para modelos con equipamiento de EE. UU.]
32	30A	Bomba del sistema de lavado de faros
33	20A	Unidad de control de ajuste del techo corredizo
34	20A	[No para modelos con equipamiento de EE. UU.]: Unidad de control de asiento trasero izquierdo calefaccionado, Unidad de control de asiento trasero derecho calefaccionado
36	10A	Interruptor de ajuste de soporte lumbar del asiento del conductor, Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero
37	20A	Unidad de control Climatronic; [No para modelos con equipamiento de EE. UU.]: Unidad de control de calefacción del asiento del conductor, Unidad de control de calefacción del asiento del pasajero delantero
38	30A	Motor del regulador de ventana del lado del pasajero delantero
39	5A	Unidad de control de interfaz para sistema de localización del vehículo (interfaz para funciones especiales)
40	40A	[No para modelos con equipamiento de EE. UU.]: Interruptor del ventilador de aire fresco, Ventilador de aire fresco
41	15A	Motor del limpiaparabrisas trasero
42	15A	Bomba de lavado de parabrisas y luneta trasera
43	20A	Unidad de control central del sistema de conveniencia
44	20A	Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]
45	20A	Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]
46	10A	Toma de remolque [No para modelos con equipamiento de EE. UU.]
47	5A	Conector de 18 pines (interfaz VDA) [No para modelos con equipamiento de EE. UU.]
48	10A	Toma de corriente (vehículo de autoescuela) [No para modelos con equipamiento de EE. UU.]
49	5A	[No para modelos con equipamiento de EE. UU.]: Zumbador y gong (vehículo de autoescuela), Fusible especial del vehículo 6 (policía especial alemana, vehículo de médico de guardia), Iluminación del espacio para los pies del vehículo de autoescuela

Lado izquierdo del compartimento del motor [con 30 fusibles enchufables], en la caja de fusibles baja

N°	A	Descripción
-	5A	Electrónica del volante
-	5A	Voltaje de la batería
-	30A	Válvulas del sistema de frenos antibloqueo (ABS)
-	15A	Módulo de control de la transmisión
-	5A	Módulo del tablero de instrumentos
-	30A	Módulo de control de la transmisión
-		Sistema de navegación, sistema de radio
-	5A	Sistema de navegación, radio digital, teléfono celular, equipo de TV
-		Módulo de control del motor, relé principal
-	5A	Módulo de control para transferencia de datos CAN (gateway)
-		Módulo de control del motor
-	20A	Bobinas de encendido
-		Diagnóstico del tanque, sensor de oxígeno
-	30A	Bomba del sistema de frenos antibloqueo (ABS)
-	15A	Claxon
-	30A	Amplificador de audio
-	30A	Sistema de limpiaparabrisas delantero
-	20A	Válvula reguladora de volumen
-	10A	Sensor de oxígeno
-	5A	Interruptor del pedal del embrague, interruptor de luz de freno
-		Relés del motor, componentes del motor
-	10A	Componentes del motor
-	30A	Iluminación del lado derecho (unidad de control del sistema eléctrico)
-	30A	Iluminación del lado izquierdo (unidad de control del sistema eléctrico)
-	40A	Bomba de aire secundaria
-	40A	Relé de suministro de energía terminal 15
-	50A	Asignación de fusibles en el panel de instrumentos del lado izquierdo (equipo especial)
-	50A	Relé de suministro de energía terminal 75
-		Relé de suministro de energía del sistema Motronic [solo para vehículos con designación de letra de motor BLF, BLR, BLY, BVY, BVZ, BPT, BPU, BYT, CMSA, CAXC, BZB, CAWB, CBFA, CCTA, CDAA, CCZA, CBZB]
-		Relé de energía cl. 30 [solo para autos con designación de letra de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA]
-		Relé de suministro de energía de la unidad de control Simos [solo para vehículos con designación de letra de motor BSE, BSF, CCSA, CMXA]
-		Puente, unidad de control de bujías incandescentes [solo para autos con designación de letra de motor BKC, BXE, AZV, BKD, BLS, BMM, CLJA, CLJA]
-		Relé de bomba de aire secundaria [solo para vehículos con designación de letra de motor BSE, BSF, CBFA, CCSA, CMXA]
-		Relé de suministro de componentes del motor [solo para vehículos con designación de letra de motor BPT, BPU, BYT, BZB, CAWB, CCTA, CAXC, CDAA, CCZA, CBZB][para vehículos del año modelo 2008 con designación de letra de motor CBFA]
-		Relé de bomba de refrigerante adicional
-	150A	Alternador (70 A) / Alternador (90 A) / Alternador (110 A) / Alternador (120 A) / Generador
-	200A	Generador (140 A)
-	80A	Unidad de control de la dirección asistida
-	50A	Unidad de control del ventilador del radiador / Interruptor térmico del ventilador del refrigerante / Ventilador del radiador
-	40A	Relé de calefacción de baja potencia
-	80A	Conexión positiva (30) en el arnés de cableado principal / Sistema de suministro para fusibles: -SC12- a -SC17-, -SC22- a -SC27-, -SC28-, -SC38-, -SC43-
-	80A	Relé de calefacción de alta potencia
-	50A	Opción para ambulancia
-	80A	Opción para coche de policía
-	30A	Unidad de control de control de amortiguación electrónica [válido desde mayo de 2008]

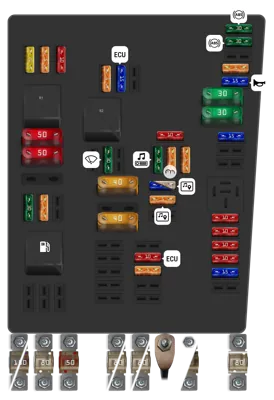

Lado izquierdo del compartimento del motor [con 54 fusibles enchufables], en la caja de interruptores alta

N°	A	Descripción
-	30A	Bomba del sistema de frenos antibloqueo (ABS)
-	30A	Válvulas del sistema de frenos antibloqueo (ABS)
-	5A	Voltaje de la batería
-	15A	Claxon
-	15A	Válvula de control de volumen/bomba de combustible
-	10A	Componentes del motor
-	10A	Control del tanque de combustible, sensor de flujo de masa de aire
-	10A	Sensores de oxígeno, delante del convertidor catalítico
-	10A	Sensores de oxígeno, detrás del convertidor catalítico
-	15A	Transmisión automática
-	10A	Bomba de retorno de agua
-	5A	Electrónica del volante
-	5A	Módulo del tablero de instrumentos
-	30A	Amplificador de audio
-	15A	Sistema de navegación, sistema de radio
-	25A	Sistema de navegación, sistema de radio
-	5A	Sistema de navegación, radio digital, teléfono celular, equipo de TV
-	10A	Módulo de control del motor, relé principal
-	5A	Módulo de control para transferencia de datos CAN (gateway)
-	15A	Módulo de control del motor
-	5A	Relés del motor, componentes del motor
-	30A	Sistema de limpiaparabrisas delantero
-	10A	Componentes del motor
-	5A	Interruptor del pedal de embrague, interruptor de luz de freno
-	20A	Bobinas de encendido
-	5A	Relé de suministro de energía del motor
-	30A	Bobinas de encendido
-	30A	Iluminación del lado izquierdo (unidad de control del sistema eléctrico)
-	30A	Iluminación del lado derecho (unidad de control del sistema eléctrico)
-	40A	Relé de suministro de energía terminal 15
-	40A	Bomba de aire secundaria
-	50A	Relé de suministro de energía terminal 75
-	50A	Asignación de fusibles en el panel de instrumentos del lado izquierdo (equipo especial)
-		Relé de suministro de energía del sistema Motronic [solo para vehículos con designación de letra de motor AXX, BPY, BWA, BHZ, BUB, BMJ, CDLA, CDLC, CBRA, BZC, CEPA, CEPB]
-		Relé del sistema de circulación de refrigerante post-funcionamiento [solo para vehículos con designación de letra de motor AXX, BPY, BWA, BHZ, BUB, BMJ. CDLA, CDLC, CBRA, BZC]
-		Relé de bomba de refrigerante adicional [solo para vehículos con designación de letra de motor CEPA, CEPB]
-		Relé de bomba de combustible [solo para autos con designación de letra de motor BUB, BMJ, CBRA]
-		Relé de suministro de componentes del motor [solo para vehículos con designación de letra de motor AXX. BPY, BWA, BHZ, CDLA, CDLC, BZC, CEPA, CEPB]
-	150A	Alternador (70 A) / Alternador (90 A) / Alternador (110 A) / Alternador (120 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
-	200A	Generador (140 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
-	80A	Unidad de control de dirección asistida [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
-	50A	Unidad de control del ventilador del radiador [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
-	80A	[Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: El sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [ha sido descontinuado desde noviembre de 2005]; Sistema de suministro de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2009]
-	80A	[Código de motor BMJ, BUB, CBRA]: El sistema de suministro de fusibles SC22 a SC27, SC28, SC38 [válido desde mayo de 2009]
-	80A	[Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: Sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [válido desde noviembre de 2005] [faltante desde mayo de 2006] / El sistema de suministro de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2006][no está disponible desde mayo de 2009]
-	80A	[Código de motor BMJ, BUB, CBRA]: Sistema de suministro de fusibles: SC22 a SC27, SC28, SC38 [ha sido descontinuado desde mayo de 2009]
-		[Código de motor BMJ, BUB, CBRA]: El sistema de suministro de fusibles: SC12 a SC17, SC19, SC44, SC45 [ha sido descontinuado desde noviembre de 2005] / Sistema de suministro de fusibles: SC44, SC45 [válido desde noviembre de 2005]
-	50A	[Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de ambulancia [ha sido descontinuada desde mayo de 2009] / La opción para vehículos de ambulancia y policía [ha estado en efecto desde mayo de 2009]
-	80A	[Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de coche de policía [ha sido descontinuada desde mayo de 2009]
-	30A	[Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: Unidad de control de control de amortiguación electrónica [válido desde mayo de 2008]
