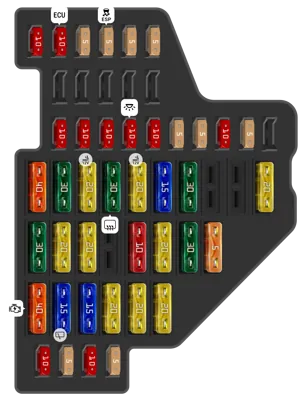

Caja de fusibles interior

N°	A	Descripción
1	10A	Interruptor de luz, regulador de control de alcance de faros [No para modelos con equipamiento de EE. UU.], medidor de masa de aire (BKC, BXE, AZV, BKD, BLS, BMM, BMN, BPU, BPT, BYZ, BWA, BPY, BHZ, BZB, CAWB, CBFA, BUY, CDAA, CCZA, CCTA, CDLA, CDLC, CAYB, CAYC, BZC, CBEA), unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]; unidad de control de alcance de faros; elemento calefactor para el respiradero del cárter (BSE, BSF, BKC, BXE, AZV, BKD, BLS, BMM, BMN, BUB, BUY, CCSA, CBBB, CBAB, CBAA, CBRA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB), conector de 16 pines (conector de diagnóstico), motor de control de alcance del faro izquierdo [No para modelos con equipamiento de EE. UU.], motor de control de alcance del faro derecho [No para modelos con equipamiento de EE. UU.]
2	10A	Unidades de control del motor, relé de la bomba de combustible (BSE, BSF, BUB, CCSA, CBRA), unidad de control ABS, relé de suministro de corriente para la unidad de control Simos (BSE, BSF, CCSA) [No para modelos con equipamiento de EE. UU.], unidad de control de la dirección asistida, interfaz de diagnóstico del bus de datos, unidad de control de la bomba de combustible (BPU, BYT, BPT, BLF, BVY, BVZ, BPY, BWA, BHZ, CAXC, BZB, CAWB, CBFA, CDAA, CCZA, CCTA, CDLC, CDLA, BZC), unidad de control de sensores de la palanca selectora, unidad mecatrónica para caja de cambios de doble embrague, interruptor de luz de freno, interruptor del pedal de freno
3	5A	Unidad de control de airbag, luz de advertencia de airbag del lado del pasajero delantero desactivado
4	5A	Botón TCS y ESP, unidad operativa de la puerta del garaje, interruptor de luces de reversa, emisor de alta presión, sensor de calidad del aire, emisor de nivel y temperatura de aceite, unidad de control del calefactor, unidad de control Climatronic, unidad de control de ayuda al aparcamiento, unidad de control de operación de la puerta del garaje, unidad de control de reconocimiento de asiento ocupado, elemento calefactor de la boquilla del lavaparabrisas izquierdo, elemento calefactor de la boquilla del lavaparabrisas derecho, espejo interior antideslumbrante automático; [No para modelos con equipamiento de EE. UU.]: interruptor del asiento trasero izquierdo calefaccionado con regulador, interruptor del asiento trasero derecho calefaccionado con regulador, botón del monitor de presión de neumáticos, unidad de control del sistema de aire acondicionado, sistema de navegación con unidad de control de unidad de CD, unidad de control de calefacción del asiento del conductor, unidad de control de calefacción del asiento del pasajero delantero
5	5A	Módulo de salida de potencia para el faro izquierdo
6	5A	Módulo de salida de potencia para el faro derecho
12	10A	Unidad de control de la puerta del conductor, unidad de control de la puerta del pasajero delantero
13	10A	Unidad de control de la puerta trasera izquierda, unidad de control de la puerta trasera derecha, unidad de control central del sistema de confort
14	10A	Unidad de control ABS, unidad de control de sensores de la palanca selectora
15	10A	Luces interiores delanteras, luces interiores delanteras, luces interiores traseras
16	10A	Sensor detector de lluvia y luz, unidad de control del calefactor, unidad de control Climatronic, unidad de control del sistema de aire acondicionado [No para modelos con equipamiento de EE. UU.], unidad de control del monitor de presión de neumáticos [Solo modelos con equipamiento de EE. UU.], receptor de control remoto para calefactor auxiliar [No para modelos con equipamiento de EE. UU.], conector de 16 pines (conector de diagnóstico)
17	5A	Sensor de monitoreo interior [No para modelos con equipamiento de EE. UU.], emisor de inclinación del vehículo [No para modelos con equipamiento de EE. UU.], bocina de alarma
18	5A	Unidad de control del motor (cable de diagnóstico) [solo para modelos con código de motor CBFA]
19	10A	Unidad de control de tracción a las cuatro ruedas
20	5A	Unidad de control de amortiguación controlada electrónicamente
22	40A	Unidad de control del soplador de aire fresco, soplador de aire fresco
23	30A	Motor del regulador de la ventana del lado del conductor
24	20A	Encendedor de cigarrillos
25	30A	Ventana trasera calefaccionada
26	20A	Toma de corriente eléctrica
27	15A	Relé de la bomba de combustible (BSE, BSF, CCSA, CBBB, CBAB, CBAA, BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB); unidad de control de la bomba de combustible (BPU, BYT, BPT, BWA, BPY, BHZ, CAXC, BZB, CAWB, CCTA, CBFA, BLF, BVY, BVZ, CDAA, CCZA, CDLA, CDLC, BZC, CBZB); relé 2 de la bomba de combustible eléctrica (BSE, BSF, BUB, CCSA, CBRA) ([solo para modelos con calefactor auxiliar]: modelos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CFFA, CFFB, CFGB); relé para bomba de combustible suplementaria (CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB); bomba de combustible suplementaria (CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB)
28	30A	Motor del regulador de la ventana trasera izquierda, motor del regulador de la ventana trasera derecha
31	20A	Bomba de vacío para frenos (CCSA, BSE, BSF) [No para modelos con equipamiento de EE. UU.]
32	30A	Bomba del sistema lavafaros
33	20A	Unidad de control de ajuste del techo solar corredizo
34	20A	[No para modelos con equipamiento de EE. UU.]: unidad de control del asiento trasero izquierdo calefaccionado, unidad de control del asiento trasero derecho calefaccionado
36	10A	Interruptor de ajuste del soporte lumbar del asiento del conductor, interruptor de ajuste del soporte lumbar del asiento del pasajero delantero
37	20A	Unidad de control Climatronic; [No para modelos con equipamiento de EE. UU.]: unidad de control de calefacción del asiento del conductor, unidad de control de calefacción del asiento del pasajero delantero
38	30A	Motor del regulador de la ventana del lado del pasajero delantero
39	5A	Unidad de control de interfaz para el sistema de localización del vehículo (interfaz para funciones especiales)
40	40A	Arrancador
41	15A	Motor del limpiaparabrisas trasero
42	15A	Bomba del lavaparabrisas y de la luneta trasera
43	20A	Unidad de control central del sistema de confort
44	20A	Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]
45	20A	Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]
46	10A	Toma de remolque [No para modelos con equipamiento de EE. UU.]
47	5A	Conector de 18 pines (interfaz VDA) [No para modelos con equipamiento de EE. UU.]
48	10A	Toma de corriente eléctrica (vehículo de escuela de conducción) [No para modelos con equipamiento de EE. UU.]
49	5A	[No para modelos con equipamiento de EE. UU.]: zumbador y gong (vehículo de escuela de conducción), fusible de vehículo especial 6 (policía especial alemana, vehículo de médico de guardia), iluminación del espacio para los pies del vehículo de escuela de conducción

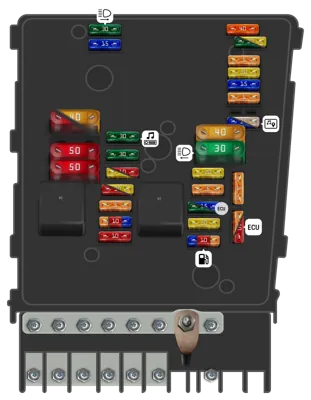

Caja de fusibles en el motor

N°	A	Descripción
-	40A	Estabilizador de tensión
-	30A	Unidad mecatrónica para caja de cambios de doble embrague
-	20A	Válvula reguladora de presión de combustible [CBFA]
-	5A	Unidad de control de red de a bordo
-	20A	Unidad de control ABS [válvulas MK60 ESP]
-	15A	Unidad mecatrónica para caja de cambios de doble embrague
-	5A	Unidad de control en el tablero de instrumentos, unidad de control de la electrónica de la columna de dirección
-	15A	Unidad de control de la electrónica de navegación / Unidad de control con pantalla para radio y sistema de navegación / Radio
-	25A	Unidad de control con pantalla para radio y sistema de navegación [no para modelos con equipamiento de EE. UU.]
-	5A	Sistema de navegación con unidad de control de lector de CD [no para modelos con equipamiento de EE. UU.] / Sintonizador de sistema de navegación para TV [no para modelos con equipamiento de EE. UU.] / Radio satelital / Unidad transmisora y receptora de teléfono / Amplificador de antena para teléfono móvil [no para modelos con equipamiento de EE. UU.] / Conector de 18 pines -T18a- (interfaz VDA) [no para modelos con equipamiento de EE. UU.]
-	5A	Relé de alimentación de tensión del terminal 30 [BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB] / Unidades de control del motor [CAXC, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CBZB, CFFA, CFFB, CFGB] / Relé de alimentación de corriente Motronic [CAXC, CBZB]
-	10A	Unidades de control del motor [BLF, BPT, BPU, BVZ, BVY, BZB, CAWB, CBFA, CCTA, CDAA, CCZA] / Relé de alimentación de corriente Motronic [BLF, BPT, BPU, BVZ, BVY, BZB, CAWB, CBFA, CCTA, CDAA, CCZA]
-	20A	Unidad de control del calefactor auxiliar [no para modelos con equipamiento de EE. UU.]
-	5A	Interfaz de diagnóstico de bus de datos
-	30A	Unidades de control del motor [BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB]
-	15A	Unidades de control del motor [CAXC, BZB, CAWB, CBFA, CCTA, CDAA, CCZA, CBZB]
-	20A	[BSE, BSF, CCSA, CBZB]: Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida // [solo para modelos con códigos de motor BLF, BPT, BPU, BYT, BVZ, BVY, CAXC, BZB, CAWB, CBFA, CCTA, CDAA, CCZA]: Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida // [CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB]: Válvula reguladora de presión de combustible / Válvula dosificadora de combustible
-	15A	[BVY]: Calefactor de sonda Lambda 1 después del catalizador / Calefactor de sonda Lambda 2 después del catalizador / Calefactor de sonda Lambda 3 después del catalizador
-	10A	Calefactor de sonda Lambda 1 después del catalizador [BVZ] / Calefactor de sonda Lambda 1 después del catalizador [CAXC, CBZB] / Calefactor de sonda Lambda [CAXC, CBZB] / Válvula de control del árbol de levas 1 [BPT, BPU, BYT] / Sensor de identificación del radiador [CBFA] / Bomba de diagnóstico del sistema de combustible [CBFA, CCTA] / Calefactor de sonda Lambda [CBFA]
-	5A	Relé de la bomba de combustible / Unidad de control automática del período de precalentamiento [solo para modelos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB] / Relé de baja potencia calorífica / Relé de alta potencia calorífica [solo para modelos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB] / Relé para bomba de combustible suplementaria [CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB]
-	30A	Unidad de control de red de a bordo / Alimentación de luz de posición derecha, luz de carretera derecha, luz de cruce derecha, intermitente derecho, luz antiniebla derecha
-	15A	Bocina de tonos agudos / Bocina de tonos graves
-	30A	Amplificador / Amplificador con altavoz de graves, a la izquierda en el maletero
-	30A	Unidad de control del motor del limpiaparabrisas
-	20A	Válvula reguladora de presión de combustible [BYT, BPT, BPU, BZB, CAWB, CCTA, CDAA, CCZA]
-	10A	Bomba de circulación de refrigerante [CAXC]
-	10A	Calefactor de sonda Lambda 3 después del catalizador [CBFA] / Calefactor de sonda Lambda [BSE, BSF, BLF, BPT, BPU, BYT, BVZ, BVY, BLS, BMM, BUY, BMN, BZB, CAWB, CCTA, CCSA, CDAA, CCZA, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB] / Calefactor de sonda Lambda 1 después del catalizador [BSE, BSF, BLF, CCTA, CBFA, CCSA, CDAA, CCZA, CBEA]
-	20A	[CAXC]: Relé de la bomba de vacío / Bomba de vacío para frenos
-	5A	Transmisor de posición del embrague
-	5A	Relé de circulación continua de refrigerante [BPT, BPU, BYT, BZB, CAWB, CCTA, CBFA, CCZA, CDAA] / Relé de la bomba de aire secundario [BSE, CBFA, CCSA] / Relé de alimentación de corriente de componentes del motor [CBFA] / Bomba de circulación continua de refrigerante [BPT, BPU, BYT, BZB, CAWB, CCTA, CBFA, CCZA, CDAA]
-	10A	Válvula de recirculación de gases de escape [BKC, BXE, AZV, BKD] / Electroválvula de control de presión de carga [BLS, BMM, BKC, BXE, AZV, BKD, BMN, BUY, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB] / Válvula de recirculación de gases de escape 2 [BKC, BXE, AZV, BKD] / Válvula de mariposa del colector de admisión [BMN, BUY] / Válvula de conmutación del enfriador de recirculación de gases de escape [BLS, BMM] / Válvula de conmutación del enfriador de recirculación de gases de escape [BMN, BUY, CBBB, CBAB, CBAA, CAYB, CAYC, CFFA, CFFB, CFGB] / Medidor de masa de aire [CFFA, CFFB, CFGB]
-	15A	Válvula reguladora de presión de combustible [BLF, CAXC, BVY, BVZ, CBZB}
-	10A	Unidad de control del ventilador del radiador / Relé de alimentación de corriente de componentes del motor [BPT, BPU, BYT, CAXC, CDAA, CAWB, CCZA, CCTA] / Unidad de control de la mariposa de regulación [CBEA] / Electroválvula de control de presión de carga [BPT, BPU, BYT, CAXC, CAWB, BZB, CCTA, CBFA, CDAA, CCZA] / Electroválvula 1 del filtro de carbón activo [BPT, BPU, BYT, BSE, BSF, BLF, BVY, BVZ, CAXC, CAWB, BZB, CCTA, CBFA, CCSA, CDAA, CCZA, CBZB] / Válvula de entrada de aire secundario [CBFA] / Válvula de conmutación del colector de admisión variable [BSE, BSF, BLF, BVY, BVZ, CCSA] / Válvula de control del árbol de levas 1 [BLF, BVY, BVZ, CAXC, CAWB, BZB, CCTA, CBFA, CDAA, CCZA] / Válvula de recirculación de aire del turbocompresor [BPT, BPU, BYT, CAXC, CAWB, BZB, CCTA, CBFA, CDAA, CCZA] / Válvula de mariposa del colector de admisión [BPT, BPU, BYT, CAWB, BZB, CCTA, CBFA, CDAA, CCZA, CBZB] / Válvula para el control de la presión de aceite / Motor de la mariposa del colector de admisión [BKC, BXE, AZV, BKD] / Bomba para el enfriador de recirculación de gases de escape [CBBB, CBAB, CBAA, CAYB, CAYC, CFFA, CFFB, CFGB] / Electroválvula de soporte electrohidráulico del motor [CAYB, CAYC]
-	40A	Unidad de control ABS [bomba MK60 ESP] / Unidad de control ABS [bomba MK70 ABS y válvulas ABS]
-	30A	Unidad de control de red de a bordo: Alimentación de luz de posición izquierda, luz de carretera izquierda, luz de cruce izquierda, intermitente izquierdo, luz antiniebla izquierda
-	50A	[solo para modelos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BMN, BUY, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB]: Unidad de control automática del período de precalentamiento / Bujía de precalentamiento 1 / Bujía de precalentamiento 2 / Bujía de precalentamiento 3 / Bujía de precalentamiento 4
-	40A	Motor de la bomba de aire secundario [BSE, CBFA, CCSA]
-	50A	Conexión positiva 4 (30) en el mazo de cables principal
-	50A	Relé 2 de alimentación de tensión del terminal 15
-		Relé de alimentación de corriente Motronic [BLF, BLR, BLY, BVY, BVZ, BPT, BPU, BYT, CMSA, CAXC, BZB, CAWB, CBFA, CCTA, CDAA, CCZA, CBZB] / Relé de alimentación de tensión del terminal 30 [BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA] / Relé de alimentación de corriente para la unidad de control Simos [BSE, BSF, CCSA, CMXA]
-		Puentes de cableado, unidad de control automática del período de precalentamiento [BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA] / Relé de la bomba de aire secundario [BSE, BSF, CBFA, CCSA, CMXA] / Relé de alimentación de corriente de componentes del motor [BPT, BPU, BYT, BZB, CAWB, CCTA, CAXC, CDAA, CCZA, CBZB] / Relé de la bomba de refrigerante adicional [CAXC, CMSA]
