Audi A3 / Fusibles 2010

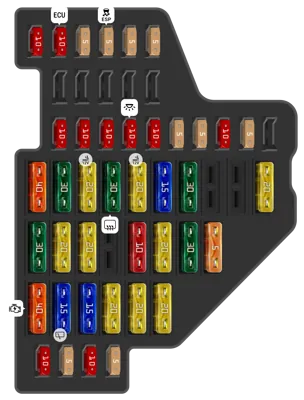

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
1 10A Interruptor de luces, Regulador de control de rango de faros [No para modelos con equipamiento de EE. UU.], Medidor de masa de aire (BKC, BXE, AZV, BKD, BLS, BMM, BMN, BPU, BPT, BYZ, BWA, BPY, BHZ, BZB, CAWB, CBFA, BUY, CDAA, CCZA, CCTA, CDLA, CDLC, CAYB, CAYC, BZC, CBEA), Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]; Control de rango de faros, unidad de control; Elemento calefaccionado para respiradero del cárter (BSE, BSF, BKC, BXE, AZV, BKD, BLS, BMM, BMN, BUB, BUY, CCSA, CBBB, CBAB, CBAA, CBRA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB), Conector de 16 pines (conector de diagnóstico), Motor de control de rango de faros izquierdo [No para modelos con equipamiento de EE. UU.], Motor de control de rango de faros derecho [No para modelos con equipamiento de EE. UU.]
2 10A Unidades de control del motor, Relé de la bomba de combustible (BSE, BSF, BUB, CCSA, CBRA), Unidad de control ABS, Relé de suministro de corriente para la unidad de control Simos (BSE, BSF, CCSA) [No para modelos con equipamiento de EE. UU.], Unidad de control de dirección asistida, Interfaz de diagnóstico del bus de datos, Unidad de control de la bomba de combustible (BPU, BYT, BPT, BLF, BVY, BVZ, BPY, BWA, BHZ, CAXC, BZB, CAWB, CBFA, CDAA, CCZA, CCTA, CDLC, CDLA, BZC), Unidad de control de sensores de la palanca selectora, Unidad mecatrónica para la caja de cambios de doble embrague, Interruptor de luz de freno, Interruptor de pedal de freno
3 5A Unidad de control del airbag, Lámpara de advertencia de airbag del lado del pasajero delantero desactivado
4 5A Botón TCS y ESP, Unidad de operación de puerta de garaje, Interruptor de luz de reversa, Sensor de presión alta, Sensor de calidad del aire, Sensor de nivel y temperatura de aceite, Unidad de control del calefactor, Unidad de control Climatronic, Unidad de control de ayuda de estacionamiento, Unidad de operación de puerta de garaje, Unidad de control de reconocimiento de asiento ocupado, Elemento calefaccionado del chorro del limpiaparabrisas izquierdo, Elemento calefaccionado del chorro del limpiaparabrisas derecho, Espejo interior antideslumbrante automático; [No para modelos con equipamiento de EE. UU.]: Interruptor calefaccionado del asiento trasero izquierdo con regulador, Interruptor calefaccionado del asiento trasero derecho con regulador, Botón de monitor de presión de neumáticos, Unidad de control del sistema de aire acondicionado, Unidad de control del sistema de navegación con unidad de CD, Unidad de control de calefacción del asiento del conductor, Unidad de control de calefacción del asiento del pasajero delantero
5 5A Módulo de salida de potencia para el faro izquierdo
6 5A Módulo de salida de potencia para el faro derecho
12 10A Unidad de control de la puerta del conductor, Unidad de control de la puerta del pasajero delantero
13 10A Unidad de control de la puerta trasera izquierda, Unidad de control de la puerta trasera derecha, Unidad de control central del sistema de conveniencia
14 10A Unidad de control ABS, Unidad de control de sensores de la palanca selectora
15 10A Luz interior delantera, Luz interior delantera, Luz interior trasera
16 10A Sensor detector de lluvia y luz, Unidad de control del calefactor, Unidad de control Climatronic, Unidad de control del sistema de aire acondicionado [No para modelos con equipamiento de EE. UU.], Unidad de control del monitor de presión de neumáticos [Solo modelos con equipamiento de EE. UU.], Receptor de control remoto para calefactor auxiliar [No para modelos con equipamiento de EE. UU.], Conector de 16 pines (conector de diagnóstico)
17 5A Sensor de monitoreo interior [No para modelos con equipamiento de EE. UU.], Emisor de inclinación del vehículo [No para modelos con equipamiento de EE. UU.], Bocina de alarma
18 5A Unidad de control del motor (cable de diagnóstico) [solo para modelos con código de motor CBFA]
19 10A Unidad de control de tracción en las cuatro ruedas
20 5A Unidad de control de amortiguación controlada electrónicamente
22 40A Unidad de control del ventilador de aire fresco, ventilador de aire fresco
23 30A Motor del regulador de la ventana del lado del conductor
24 20A Encendedor de cigarrillos
25 30A Luneta trasera calefaccionada
26 20A Toma de corriente eléctrica
27 15A Relé de la bomba de combustible (BSE, BSF, CCSA, CBBB, CBAB, CBAA, BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB); Unidad de control de la bomba de combustible (BPU, BYT, BPT, BWA, BPY, BHZ, CAXC, BZB, CAWB, CCTA, CBFA, BLF, BVY, BVZ, CDAA, CCZA, CDLA, CDLC, BZC, CBZB); Relé de la bomba de combustible eléctrica 2 (BSE, BSF, BUB, CCSA, CBRA) ([solo para modelos con calefactor auxiliar]: modelos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CFFA, CFFB, CFGB); Relé para la bomba de combustible suplementaria (CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB); Bomba de combustible suplementaria (CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB)
28 30A Motor del regulador de la ventana trasera izquierda, Motor del regulador de la ventana trasera derecha
31 20A Bomba de vacío para frenos (CCSA, BSE, BSF) [No para modelos con equipamiento de EE. UU.]
32 30A Bomba del sistema de lavado de faros
33 20A Unidad de control de ajuste del techo corredizo
34 20A [No para modelos con equipamiento de EE. UU.]: Unidad de control calefaccionada del asiento trasero izquierdo, Unidad de control calefaccionada del asiento trasero derecho
36 10A Interruptor de ajuste de soporte lumbar del asiento del conductor, Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero
37 20A Unidad de control Climatronic; [No para modelos con equipamiento de EE. UU.]: Unidad de control de calefacción del asiento del conductor, Unidad de control de calefacción del asiento del pasajero delantero
38 30A Motor del regulador de la ventana del lado del pasajero delantero
39 5A Unidad de control de interfaz para el sistema de localización del vehículo (interfaz para funciones especiales)
40 40A Arrancador
41 15A Motor del limpiaparabrisas trasero
42 15A Bomba de lavado del parabrisas y luneta trasera
43 20A Unidad de control central del sistema de conveniencia
44 20A Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]
45 20A Unidad de control del detector de remolque [No para modelos con equipamiento de EE. UU.]
46 10A Toma de remolque [No para modelos con equipamiento de EE. UU.]
47 5A Conector de 18 pines (interfaz VDA) [No para modelos con equipamiento de EE. UU.]
48 10A Toma de corriente eléctrica (vehículo de autoescuela) [No para modelos con equipamiento de EE. UU.]
49 5A [No para modelos con equipamiento de EE. UU.]: Zumbador y gong (vehículo de autoescuela), Fusible especial del vehículo 6 (policía especial alemana, vehículo de médico de guardia), Iluminación del espacio para los pies del vehículo de autoescuela

Lado izquierdo del compartimento del motor [con 30 fusibles enchufables], en la caja de fusibles baja

Lado izquierdo del compartimento del motor [con 30 fusibles enchufables], en la caja de fusibles baja
N°ADescripción
- 40A Estabilizador de voltaje / Fusibles del sistema de suministro de energía: -SC7- a -SC11- [solo para vehículos con sistema de arranque/parada] / Sistema de suministro de fusibles: -SC7- a -SC10- [solo para vehículos sin sistema de arranque/parada]
- 30A Mecatrónica para caja de cambios de doble embrague / (caja de cambios de doble embrague de 7 velocidades 0AM)
- 20A Válvula reguladora de presión de combustible 2 (CBFA)
- 5A Unidad de control de suministro de energía a bordo / Unidad de control de monitoreo de batería
- 20A Unidad de control ABS (válvulas MK60 ESP)
- 15A Mecatrónica para caja de cambios de doble embrague
- 5A Unidad de control de la columna de dirección
- 5A Relé de suministro terminal 30 (BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA) / Unidades de control del motor -J..- (CMSA, CAXC, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CBZB, CFFA, CFFB, CFGB, CLJA) / Relé de suministro de energía Motronic (CAXC, CBZB)
- 10A Unidades de control del motor -J..- (BLF, BPT / , BPU, BVZ, BVY, BZB, CAWB, CBFA, CCTA, CDAA, CCZA) Relé de suministro de energía Motronic (BLF, BPT, BPU, BVZ, BVY, BZB, CAWB, CBFA, CCTA, CDAA, CCZA)
- 20A Unidad de control de calefactor adicional [excepto para vehículos con acabado US] [ha sido descontinuado desde noviembre de 2010]
- 30A Unidad de control de calefactor adicional [excepto para vehículos con acabado US]
- 5A Interfaz de diagnóstico de bus de datos
- 30A Unidades de control del motor (BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA)
- 25A Unidades de control del motor [solo para vehículos con designación de letra de motor BSE, BSF]
- 15A Unidades de control del motor [solo para vehículos con código de motor BSE, BSF, CCSA, CMXA]
- 20A Bobina de encendido 1 con etapa de salida (BSE, BSF, CCSA, CBZB, CMXA) / Bobina de encendido 2 (BSE, BSF, CCSA, CBZB, CMXA) / Bobina de encendido 1 con etapa de salida - / Bobina de encendido 2 con etapa de salida - / Bobina de encendido 3 con etapa de salida - / Bobina de encendido 4 con etapa de salida - / solo para vehículos con designación de letra de motor BLF, BPT, BPU, BYT, BVZ, BVY, CAXC, CMSA, BZB, CAWB, CBFA, CCTA, CDAA, CCZA / Válvula reguladora de presión de combustible (CBBB, CBAB, CBAA / , CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA) Válvula de medición de combustible (CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA)
- 15A Calefactor de sonda lambda 1 después del convertidor catalítico (BVY) / Calefactor de sonda lambda 2 después del convertidor catalítico (BVY) / Calefactor de sonda lambda 3 después del convertidor catalítico (BVY)
- 10A Elemento calefactor de sonda lambda 1 después del convertidor catalítico (BVZ) / Elemento calefactor de sonda lambda 1 después del convertidor catalítico (CAXC, CBZB, CMSA) / Elemento calefactor de sonda lambda (CAXC, CBZB, CMSA) / Válvula 1 del sistema de sincronización variable de válvulas (BPT, BPU, BYT) / Sensor de identificación del radiador (CBFA) / Bomba de diagnóstico del sistema de combustible (CBFA, CCTA) / Elemento calefactor de sonda lambda (CBFA)
- 5A Relé de bomba de combustible / Unidad de control del sistema automático de bujías de incandescencia / solo para vehículos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA / Relé de salida de calefactor bajo / Relé de salida de calefactor alto / solo para vehículos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA / válido desde noviembre de 2006, solo para vehículos con calefactor de aire adicional / Relé de bomba de combustible adicional (CBBB, CBAB, CBAA, CBEA, CFFA, CFFB, CFGB, CLJA)
- 30A Unidad de control de suministro de energía a bordo / Sistema de suministro de energía para luz de estacionamiento derecha, faro de luz alta derecho, faro de luz baja derecho, señal de giro derecha, luz antiniebla derecha
- 15A Señal de sonido de alta frecuencia / Señal de sonido de baja frecuencia
- 30A Amplificador / Amplificador con altavoz de baja frecuencia en el compartimento de equipaje a la izquierda / Estabilizador de voltaje / Amplificador / Amplificador con altavoz de bajos en el compartimento de equipaje a la izquierda / solo para vehículos con sistema de arranque/parada
- 30A Unidad de control del motor del limpiaparabrisas
- 20A Válvula reguladora de presión de combustible (BYT, BPT, BPU, BZB, CAWB, CCTA, CDAA, CCZA)
- 10A Bomba de recirculación de refrigerante (CAXC, CMSA)
- 10A Elemento calefactor de sonda lambda 3 después del convertidor catalítico (CBFA) / Calefactor de sonda lambda (BSE, BSF, BLF, BPT, BPU, BYT, BVZ, BVY, BLS, BMM, BUY, BMN, BZB, CAWB, CCTA, CCSA, CDAA, CCZA, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB) / Calefactor de sonda lambda 1 después del convertidor catalítico (BSE, BSF, BLF, CCTA, CBFA, CCSA, CDAA, CCZA, CBEA) [solo para vehículos con códigos de motor BSF, BSE, CCSA, CCTA, CCZA, CDAA]
- 15A Calefactor de sonda lambda (BSE, CCSA, CCTA, CCZA, CDAA, CMXA, BSF) / Calefactor de sonda lambda 1 después del convertidor catalítico (BSE, CCSA, CCTA, CCZA, CDAA, CMXA, BSF)
- 20A Relé de bomba de vacío (CAXC, CMSA) / Bomba de vacío del sistema de frenos (CAXC, CMSA)
- 5A Sensor de posición del pedal del embrague / Interruptor de luz de freno / Interruptor del pedal de freno
- 5A Relé del sistema de circulación continua de refrigerante (BPT, BPU, BYT, BZB, CAWB, CCTA, CBFA, CCZA, CDAA) / Relé de bomba de aire secundaria (BSE, BSF, CBFA, CCSA, CMXA) / Relé de suministro de componentes del motor (CBFA) / Bomba del sistema de circulación continua de refrigerante (BPT, BPU, BYT, BZB, CAWB, CCTA, CBFA, CCZA, CDAA)
- 10A Válvula EGR (BKC, BXE, AZV, BKD) / Válvula solenoide de control de presión de sobrealimentación (BLS, BMM, BKC, / BXE, AZV, BKD, BMN, BUY, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA) Válvula EGR 2 (BKC, BXE, AZV, BKD) / Válvula de mariposa del colector de admisión (BMN, BUY) / Válvula de cambio del enfriador EGR (BLS, BMM) / Válvula de cambio del enfriador EGR (BMN, BUY, CBBB, CBAB, CBAA, CAYB, CAYC, CFFA, CFFB, CFGB, CLJA) / Medidor de flujo de aire (CFFA, CFFB, CFGB, CLJA)
- 15A Válvula reguladora de presión de combustible (BLF, CAXC, BVY, BVZ, CBZB, CMSA)
- 10A Módulo de control del ventilador del radiador - / Relé de bomba de refrigerante auxiliar (CAXC, CMSA) / Relé de suministro de energía de la electrónica del motor (BPT, BPU, BYT, CAXC, CDAA, CAWB, CCZA, CCTA) / Módulo de válvula de mariposa (CBEA) / Válvula solenoide de control de presión de sobrealimentación (BPT, BPU, BYT, CAXC, CMSA, CAWB, BZB, CCTA, CBFA, CDAA, CCZA) / Válvula solenoide del canister de carbón activado 1 (BPT, BPU, BYT, BSE, BSF, BLF, BVY, BVZ, CMSA, CAXC, CAWB, BZB, CCTA, CBFA, CCSA, CDAA, CCZA, CBZB, CMXA) / Válvula de inyección de aire secundaria (CBFA) / Válvula del colector de admisión variable (BSE, BSF, BLF, BVY, BVZ, CCSA, CMXA) Variable / válvula de sincronización del árbol de levas 1 (BLF, BVY, BVZ, CAXC, CAWB, BZB, CMSA, / CCTA, CBFA, CDAA, CCZA) Válvula de cambio del turbocompresor (BPT, BPU, BYT, CMSA, CAXC, CAWB, BZB, CCTA, CBFA, CDAA, CCZA) Válvula de mariposa del colector de admisión (BPT, BPU, BYT, CAWB, BZB, CCTA, CBFA, CDAA, CCZA, CBZB) / Válvula reductora de presión de aceite / Motor actuador de válvula de mariposa del colector de admisión (BKC, BXE, AZV, BKD) / Bomba del enfriador de recirculación de gases de escape (CBBB, CBAB, CBAA, CAYB, CAYC, CFFA, CFFB, CFGB, CLJA) / Válvula solenoide del soporte del motor electrohidráulico (CAYB, CAYC)
- 40A Unidad de control ABS (bomba MK60 ESP) / Unidad de control ABS (bomba MK70 ABS y válvulas ABS)
- 30A Unidad de control de suministro de energía a bordo / Suministro de energía para luz de estacionamiento izquierda, faro de luz alta izquierda, faro de luz baja izquierda, indicador de dirección izquierda, luz antiniebla izquierda)
- 50A Unidad de control automático de bujías de incandescencia / Bujía de incandescencia 1 / Bujía de incandescencia 2 / Bujía de incandescencia 3 / Bujía de incandescencia 4 / solo para vehículos con códigos de motor BKC, BXE, AZV, BKD, BLS, BMM, BMN, BUY, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA
- 40A Motor de bomba de aire secundaria (BSF, BSE, CBFA, CCSA, CMXA)
- 50A Conexión positiva 4 (30) en el arnés de cableado principal / Fusibles del sistema de suministro: -SC32- a -SC37-, -SC39-, -SC44-, -SC45-, -SC48-, -S131-
- 50A Terminal de suministro de energía del relé 2 15 / Sistema de suministro de fusibles: -SC1- a -SC6-, -SC19-, -SC20-, -SC29- a -SC31-, -SC40-, -SC41-, -SC42-, -SC46-, -SC47-, -SC49-
- Relé de suministro de energía del sistema Motronic [solo para vehículos con designación de letra de motor BLF, BLR, BLY, BVY, BVZ, BPT, BPU, BYT, CMSA, CAXC, BZB, CAWB, CBFA, CCTA, CDAA, CCZA, CBZB]
- Relé de potencia cl. 30 [solo para autos con designación de letra de motor BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA]
- Relé de suministro de energía de la unidad de control Simos [solo para vehículos con designación de letra de motor BSE, BSF, CCSA, CMXA]
- Puente, unidad de control de bujías de incandescencia [solo para autos con designación de letra de motor BKC, BXE, AZV, BKD, BLS, BMM, CLJA, CLJA]
- Relé de bomba de aire secundaria [solo para vehículos con designación de letra de motor BSE, BSF, CBFA, CCSA, CMXA]
- Relé de suministro de componentes del motor [solo para vehículos con designación de letra de motor BPT, BPU, BYT, BZB, CAWB, CCTA, CAXC, CDAA, CCZA, CBZB][para vehículos del año modelo 2008 con designación de letra de motor CBFA]
- Relé de bomba de refrigerante adicional
- 150A Alternador (70 A) / Alternador (90 A) / Alternador (110 A) / Alternador (120 A) / Generador
- 200A Generador (140 A)
- 80A Unidad de control de dirección asistida
- 50A Unidad de control del ventilador del radiador / Interruptor térmico del ventilador del refrigerante / Fusible del ventilador del radiador
- 80A Relé de calefacción de alta potencia
- 80A Conexión positiva (30) en el arnés de cableado principal / Sistema de suministro para fusibles: -SC12- a -SC17-, -SC22- a -SC27-, -SC28-, -SC38-, -SC43-
- 40A Relé de calefactor de baja potencia
- 50A Opción para vehículos de ambulancia y policía
- 30A Unidad de control de control de amortiguación electrónica

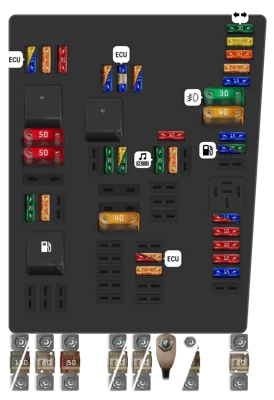

Lado izquierdo del compartimento del motor [con 54 fusibles enchufables], en la caja de interruptores alta

Lado izquierdo del compartimento del motor [con 54 fusibles enchufables], en la caja de interruptores alta
N°ADescripción
- 30A Unidad de control de suministro de energía a bordo / Sistema de suministro de energía para luz de estacionamiento derecha, faro de luz alta derecha, faro de luz baja derecha, señal de giro derecha, luz antiniebla derecha
- 20A Unidad de control ABS (válvulas MK60 ESP)
- 40A Estabilizador de voltaje / Fusibles del sistema de suministro de energía: -SC7- a -SC11- [solo para vehículos con sistema de arranque/parada] [válido desde el año modelo 2010] / Sistema de suministro de fusibles: -SC7- a -SC10- [solo para vehículos sin sistema de arranque/parada] [válido desde el año modelo 2010]
- 5A Unidad de control de suministro de energía a bordo
- 15A Señal de sonido de alta frecuencia / Señal de sonido de baja frecuencia
- 15A Válvula reguladora de presión de combustible [BPY, BWA, BHZ, BZC, CDLC]
- 15A Bomba de combustible / Inyector cilindro 1 / Inyector cilindro 2 / Inyector cilindro 3 / Inyector cilindro 4 / Inyector cilindro 5 / Inyector cilindro 6 [solo para vehículos con código de motor BUB, CBRA] / Válvula reguladora de presión de combustible [CDLA, CDLC, BPY, BZC]
- 30A Unidad de control de la bomba de combustible [CEPA, CEPB]
- 10A Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide del canister 1 / Válvula de recirculación de aire de carga / solo para vehículos con códigos de motor [BPY, BWA, BHZ, CDLA, CDLC, BZC]
- 15A Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide del filtro de carbón activado 1 / Válvula de recirculación de aire de carga / Válvula de dosificación de combustible / Válvula de escape 1 [solo para vehículos con códigos de motor CEPA, CEPB]
- 10A Bomba de diagnóstico del sistema de combustible (BPY, BWA, BHZ, BZC, CDLA, CDLC) / Medidor de flujo de aire (BUB, CBRA)
- 10A Elemento calefaccionado de la sonda lambda [BPY, BWA, BHZ, CDLA, CDLC, BZC] / Elemento calefaccionado de la sonda lambda [BUB, CBRA] / Elemento calefaccionado 2 de la sonda lambda [BUB, CBRA]
- 10A Elemento calefaccionado 1 de la sonda lambda después del convertidor catalítico [BPY, BWA, BHZ, CDLA, CDLC, BZC] / Elemento calefaccionado 1 de la sonda lambda después del convertidor catalítico [BUB, CBRA] / Elemento calefaccionado 2 de la sonda lambda después del convertidor catalítico [BUB, CBRA]
- 15A Mecatrónica para caja de cambios de doble embrague
- 10A Bomba para el sistema de purga de refrigerante después del apagado del motor / Válvula solenoide del circuito de refrigerante [CEPA, CEPB]
- 5A Unidad de control de la columna de dirección
- 30A Amplificador / Amplificador con altavoz de baja frecuencia en el compartimento de equipaje a la izquierda; [solo para vehículos con sistema de arranque/parada]: Estabilizador de voltaje / Amplificador / Amplificador con altavoz de graves en el compartimento de equipaje a la izquierda
- 10A Unidades de control del motor / Relé de suministro de energía Motronic [excepto para vehículos con código de motor CEPA, CEPB]
- 5A [solo para vehículos con códigos de motor CEPA, CEPB]: Unidad de control del motor / Relé de suministro de energía Motronic / Relé de control
- 5A Interfaz de diagnóstico del bus de datos
- 5A Válvula de escape [BHZ, CDLA, CDLC, BZC]
- 15A Elemento calefaccionado de la sonda lambda [CEPA, CEPB]
- 15A Elemento calefaccionado 1 de la sonda lambda después del convertidor catalítico [CEPA, CEPB]
- 25A Unidades de control del motor [solo para vehículos con letras de código de motor BUB, BHZ, BWA, BPY, CDLA, CDLC]
- 15A Unidades de control del motor [BUB, BHZ, BWA, BPY, CDLA, CDLC, CBRA, BZC]
- 5A Relé del sistema de circulación de refrigerante después del apagado [BWA, BPY, BZC, BHZ, BUB, CDLA, CDLC, CBRA] / Relé de la bomba de aire secundario [BUB, CBRA]
- 15A Relé de bomba de refrigerante auxiliar [CEPA, CEPB] / Sensor de temperatura de gases de escape 1 [CEPA, CEPB] / Válvula de sincronización variable del árbol de levas 1 [CEPA, CEPB] / Válvula de mariposa del colector de admisión [CEPA, CEPB] / Válvula ajustadora del árbol de levas de escape 1 [CEPA, CEPB] / Válvula reductora de presión de aceite [CEPA, CEPB]
- 20A La unidad de control del calentador adicional [ha estado faltante desde noviembre de 2010]
- 30A Unidad de control del calentador adicional [válido desde noviembre de 2010]
- 30A Unidad de control del motor del limpiaparabrisas
- 10A Unidad de control del ventilador del radiador (BPY, BWA, BHZ, BUB, CDLA, CDLC, CBRA, BZC, CEPA, CEPB) / Válvula solenoide del canister 1 (BUB, CBRA) / Válvula de inyección de aire secundario (BUB, CBRA) / Válvula de control de posición del árbol de levas de admisión variable (BUB, CBRA) / Válvula del sistema de sincronización variable del árbol de levas 1 (BPY, BWA, BHZ, BUB, CDLA, CDLC, CBRA, BZC) / Válvula ajustadora del árbol de levas de escape 1 (BUB, CBRA) / Válvula de inyección de aire secundario 2 (BUB, CBRA) / Bomba de diagnóstico del sistema de combustible (BUB, CBRA)
- 5A Sensor de posición del pedal del embrague / Interruptor de luz de freno / Interruptor del pedal de freno
- 20A Bobina de encendido 1 con etapa de salida - / Bobina de encendido 2 con etapa de salida - / Bobina de encendido 3 con etapa de salida - / Bobina de encendido 4 con etapa de salida [solo para vehículos con designación de letra de motor BPY, BWA, BHZ, CDLA, CDLC, BZC]
- 15A Unidad de control del motor [solo para vehículos con códigos de motor CEPA, CEPB]
- 5A Relé de suministro de componentes del motor [solo para vehículos con códigos de motor AXX, BPY, BWA, BHZ, CDLA, CDLC, BZC, CEPA, CEPB]
- 30A Bobina de encendido 1 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 2 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 3 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 4 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 5 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 6 con etapa de salida (BUB, CBRA)
- 30A Unidad de control de suministro de energía a bordo / Suministro de energía para luz de estacionamiento izquierda, faro de luz alta izquierda, faro de luz baja izquierda, indicador de dirección izquierda, luz antiniebla izquierda)
- 40A Unidad de control ABS (bomba MK60 ESP) / Unidad de control ABS (bomba MK70 ABS y válvulas ABS)
- 40A Motor de la bomba de aire secundario (BUB, CBRA)
- 50A Terminal de suministro de energía del relé 2 15 / Sistema de suministro de fusibles: -SC1- a -SC6-, -SC19-, -SC20-, -SC29- a -SC31-, -SC40-, -SC41-, -SC42-, -SC46-, -SC47-, -SC49-
- 50A Conexión positiva 4 (30) en el arnés de cableado principal / Fusibles del sistema de suministro: -SC32- a -SC37-, -SC39-, -SC44-, -SC45-, -SC48-, -S131- [solo para vehículos con batería en el compartimento del motor]; Conexión positiva 4 (30) en el arnés de cableado principal / Fusibles del sistema de suministro: -SC32- a -SC37-, -SC39-, -SC48-, -S131- [solo para vehículos con batería en el compartimento de equipaje]
- Relé de suministro de energía del sistema Motronic [solo para vehículos con designación de letra de motor AXX, BPY, BWA, BHZ, BUB, BMJ, CDLA, CDLC, CBRA, BZC, CEPA, CEPB]
- Relé del sistema de circulación de refrigerante después del apagado [solo para vehículos con designación de letra de motor AXX, BPY, BWA, BHZ, BUB, BMJ, CDLA, CDLC, CBRA, BZC]
- Relé de bomba de refrigerante adicional [solo para vehículos con designación de letra de motor CEPA, CEPB]
- Relé de la bomba de combustible [solo para autos con designación de letra de motor BUB, BMJ, CBRA]
- Relé de suministro de componentes del motor [solo para vehículos con designación de letra de motor AXX, BPY, BWA, BHZ, CDLA, CDLC, BZC, CEPA, CEPB]
- 150A Alternador (70 A) / Alternador (90 A) / Alternador (110 A) / Alternador (120 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 200A Generador (140 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 80A Unidad de control de dirección asistida [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 50A Unidad de control del ventilador del radiador [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 80A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: El sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [ha sido descontinuado desde noviembre de 2005]; Sistema de suministro de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2009]
- 80A [Código de motor BMJ, BUB, CBRA]: El sistema de suministro de fusibles SC22 a SC27, SC28, SC38 [válido desde mayo de 2009]
- 80A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: Sistema de suministro de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [válido desde noviembre de 2005] [faltante desde mayo de 2006] / El sistema de suministro de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2006][no está disponible desde mayo de 2009]
- 80A [Código de motor BMJ, BUB, CBRA]: Sistema de suministro de fusibles: SC22 a SC27, SC28, SC38 [ha sido descontinuado desde mayo de 2009]
- [Código de motor BMJ, BUB, CBRA]: El sistema de suministro de fusibles: SC12 a SC17, SC19, SC44, SC45 [ha sido descontinuado desde noviembre de 2005] / Sistema de suministro de fusibles: SC44, SC45 [válido desde noviembre de 2005]
- 50A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de ambulancia [ha sido descontinuada desde mayo de 2009] / La opción para vehículos de ambulancia y policía [ha estado en efecto desde mayo de 2009]
- 80A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de coche de policía [ha sido descontinuada desde mayo de 2009]
- 30A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: Unidad de control de amortiguadores electrónicos [válido desde mayo de 2008]
