Audi A3 / Fusibles 2011

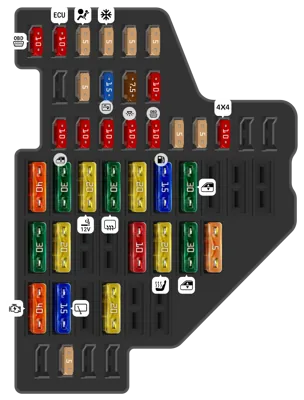

Caja de fusibles del tablero de instrumentos (izquierda)

Caja de fusibles del tablero de instrumentos (izquierda)
N°ADescripción
1 10A Ajuste manual del haz de los faros, ajuste automático del haz de los faros, módulo de control AFS, componentes del motor, interruptor de luces (iluminación del interruptor), toma de diagnóstico
2 10A Transmisión automática, módulo de control para transferencia de datos CAN (gateway), dirección electromecánica, rejilla de cambio de transmisión automática, relé del motor, unidad de control del tanque de combustible, unidad de control del motor, control de frenos (ABS), Programa Electrónico de Estabilidad (ESP), Regulación Antideslizante (ASR)
3 5A Airbag
4 5A Aire acondicionado (sensor de presión, sensor de calidad del aire), botón para Programa Electrónico de Estabilidad (ESP), Regulación Antideslizante (ASR), pantalla del monitor de presión de neumáticos, sensor de nivel de aceite, interruptor de luces de reversa, calefacción de asientos delanteros, asistente de estacionamiento, reconocimiento de ocupación de asiento (en vehículos de EE. UU.), abridor de puerta de garaje, atenuación automática de espejos, asistente de faros, boquillas de lavado de parabrisas calefaccionadas, aire acondicionado (módulo de control)
5 5A Faros AFS (lado izquierdo)
6 5A Faros AFS (lado derecho)
8 5A Unidad de control en el tablero de instrumentos
9 15A Sistema de navegación, sistema de radio
10 7.5A Radio digital, teléfono celular, equipo de TV
11 10A Atenuación automática de espejos, asistente de faros
12 10A Cierre centralizado (puertas delanteras)
13 10A Cierre centralizado (puertas traseras)
14 10A Programa Electrónico de Estabilidad (ESP) (módulo de control), rejilla de cambio de transmisión automática
15 10A Luces interiores, luces de lectura
16 10A Conector de diagnóstico, sensor de lluvia, aire acondicionado (módulo de control), pantalla del monitor de presión de neumáticos (módulo de control)
17 5A Sistema de alarma antirrobo
18 5A Diagnóstico del motor de arranque
19 10A Tracción total
22 40A Ventilador soplador
23 30A Elevalunas eléctrico del lado del conductor, delantero
24 20A Toma de corriente delantera
25 30A Desempañador de la luneta trasera
26 20A Toma de corriente en el compartimento de equipaje
27 15A Módulo de control del tanque de combustible, bomba de combustible
28 30A Elevalunas eléctrico, trasero
32 30A Bomba del sistema de lavado de faros
33 20A Techo corredizo/elevable
36 10A Soporte lumbar
37 20A Asientos calefaccionados, delanteros
38 30A Elevalunas eléctrico del lado del pasajero, delantero
39 5A Interfaz de funciones especiales
40 40A Motor de arranque
41 15A Limpiaparabrisas trasero
43 20A Módulo de control de la carrocería
47 5A Paquete de teléfono celular (interfaz VDA)

Caja de fusibles del compartimento del motor (lado izquierdo), en la caja de interruptores baja

Caja de fusibles del compartimento del motor (lado izquierdo), en la caja de interruptores baja
N°ADescripción
- Relé de suministro de corriente Motronic [BLF, BLR, BLY, BVY, BVZ, BPT, BPU, BYT, CMSA, CAXC, BZB, CAWB, CBFA, CCTA, CDAA, CCZA, CBZB] / Relé de suministro de voltaje terminal 30 [BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA] / Relé de suministro de corriente para la unidad de control Simos [BSE, BSF, CCSA, CMXA]
- Puentes de cableado, unidad de control automático del período de incandescencia [BKC, BXE, AZV, BKD, BLS, BMM, BUY, BMN, CBBB, CBAB, CBAA, CAYB, CAYC, CBEA, CFFA, CFFB, CFGB, CLJA] / Relé de la bomba de aire secundaria [BSE, BSF, CBFA, CCSA, CMXA] / Relé de suministro de corriente de componentes del motor [BPT, BPU, BYT, BZB, CAWB, CCTA, CAXC, CDAA, CCZA, CBZB] / Relé de la bomba de refrigerante adicional [CAXC, CMSA]
1 40A Terminal 30
2 20A Componentes del motor
3 5A Voltaje de la batería
4 20A Válvulas ESP, válvulas del sistema de frenos antibloqueo (ABS)
5 15A Módulo de control de la transmisión
6 5A Electrónica del volante
10 5A Módulo de control del motor, relé principal
12 5A Módulo de control para transferencia de datos CAN (puerta de enlace)
13 15A Módulo de control del motor
14 20A Bobinas de encendido, componentes del motor [motor diésel]
15 5A Módulo de control de precalentamiento/componente del motor, diagnóstico del tanque, sensor de oxígeno
16 30A Módulo de control de la carrocería (derecho)
17 15A Bocina
18 30A Amplificador de audio
19 30A Sistema de limpiaparabrisas delantero
20 10A Bomba de agua, válvula reguladora de volumen
21 10A Sensor de oxígeno, bomba de vacío
22 5A Interruptor del pedal de embrague, interruptor de luz de freno
23 5A Componentes del motor, bomba de agua
24 10A Componentes del motor, bomba de agua
25 40A Bomba (ESP/ABS), válvula ABS
26 30A Módulo de control de la carrocería (izquierdo)
27 40A Bomba de aire secundaria, módulo de control de precalentamiento
29 50A Asignación de fusibles en el tablero de instrumentos del lado izquierdo [equipo especial]
30 50A Relé de alimentación terminal 15

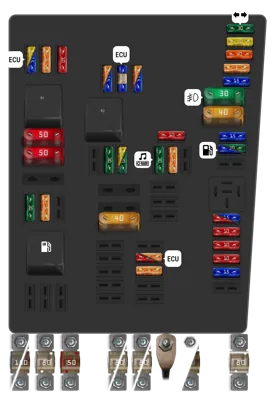

Caja de fusibles del compartimento del motor (lado izquierdo), en la caja de interruptores alta

Caja de fusibles del compartimento del motor (lado izquierdo), en la caja de interruptores alta
N°ADescripción
- 30A Unidad de control de la red de a bordo / Sistema de alimentación para luz de estacionamiento derecha, luz de carretera derecha, luz de cruce derecha, luz de giro derecha, luz antiniebla derecha
- 20A Unidad de control ABS (válvulas MK60 ESP)
- 40A Estabilizador de voltaje / Fusibles del sistema de alimentación: -SC7- a -SC11- [solo para vehículos con sistema start/stop] [válido desde el año de modelo 2010] / Sistema de alimentación de fusibles: -SC7- a -SC10- [solo para vehículos sin sistema start/stop] [válido desde el año de modelo 2010]
- 5A Unidad de control de la red de a bordo
- 15A Señal acústica de alta frecuencia / Señal acústica de baja frecuencia
- 15A Válvula reguladora de presión de combustible [BPY, BWA, BHZ, BZC, CDLC]
- 15A Bomba de combustible / Inyector cilindro 1 / Inyector cilindro 2 / Inyector cilindro 3 / Inyector cilindro 4 / Inyector cilindro 5 / Inyector cilindro 6 [solo para vehículos con código de motor BUB, CBRA] / Válvula reguladora de presión de combustible [CDLA, CDLC, BPY, BZC]
- 30A Unidad de control de la bomba de combustible [CEPA, CEPB]
- 10A Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide del depósito 1 / Válvula de recirculación de aire de carga / solo para vehículos con códigos de motor [BPY, BWA, BHZ, CDLA, CDLC, BZC]
- 15A Válvula solenoide de control de presión de sobrealimentación / Válvula solenoide del filtro de carbón activado 1 Carga / Válvula de recirculación de aire / Válvula de dosificación de combustible / Válvula de aleta de escape 1 [solo para vehículos con códigos de motor CEPA, CEPB]
- 10A Bomba de diagnóstico del sistema de combustible (BPY, BWA, BHZ, BZC, CDLA, CDLC) / Medidor de flujo de aire (BUB, CBRA)
- 10A Elemento calefaccionado de la sonda lambda [BPY, BWA, BHZ, CDLA, CDLC, BZC] / Elemento calefaccionado de la sonda lambda [BUB, CBRA] / Elemento calefaccionado de la sonda lambda 2 [BUB, CBRA]
- 10A Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico [BPY, BWA, BHZ, CDLA, CDLC, BZC] / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico [BUB, CBRA] / Elemento calefaccionado de la sonda lambda 2 después del convertidor catalítico [BUB, CBRA]
- 15A Mecatrónica para caja de cambios de doble embrague
- 10A Bomba para el sistema de purga de refrigerante después de la parada del motor / Válvula solenoide del circuito de refrigerante [CEPA, CEPB]
- 5A Unidad de control de la columna de dirección
- 30A Amplificador / Amplificador con altavoz de baja frecuencia en el compartimento de equipajes a la izquierda; [solo para vehículos con sistema start/stop]: Estabilizador de voltaje / Amplificador / Amplificador con altavoz de bajos en el compartimento de equipajes a la izquierda
- 10A Unidades de control del motor / Relé de alimentación Motronic [excepto para vehículos con código de motor CEPA, CEPB]
- 5A [solo para vehículos con códigos de motor CEPA, CEPB]: Unidad de control del motor / Relé de alimentación Motronic / Relé de control
- 5A Interfaz de diagnóstico del bus de datos
- 5A Válvula de aleta de escape [BHZ, CDLA, CDLC, BZC]
- 15A Elemento calefaccionado de la sonda lambda [CEPA, CEPB]
- 15A Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico [CEPA, CEPB]
- 25A Unidades de control del motor [solo para vehículos con letras de código de motor BUB, BHZ, BWA, BPY, CDLA, CDLC]
- 15A Unidades de control del motor [BUB, BHZ, BWA, BPY, CDLA, CDLC, CBRA, BZC]
- 5A Relé del sistema de circulación de refrigerante después del funcionamiento [BWA, BPY, BZC, BHZ, BUB, CDLA, CDLC, CBRA] / Relé de la bomba de aire secundario [BUB, CBRA]
- 15A Relé de la bomba de refrigerante auxiliar [CEPA, CEPB] Sensor de temperatura de gases de escape 1 [CEPA, CEPB] / Válvula de sincronización variable de árboles de levas 1 [CEPA, CEPB] / Válvula de aleta del colector de admisión [CEPA, CEPB] / Válvula reguladora del árbol de levas de escape 1 [CEPA, CEPB] / Válvula reductora de presión de aceite [CEPA, CEPB]
- 20A La unidad de control del calefactor adicional [ausente desde noviembre de 2010]
- 30A Unidad de control del calefactor adicional [válido desde noviembre de 2010]
- 30A Unidad de control del motor del limpiaparabrisas
- 10A Unidad de control del ventilador del radiador (BPY, BWA, BHZ, BUB, CDLA, CDLC, CBRA, BZC, CEPA, CEPB) / Válvula solenoide del depósito 1 (BUB, CBRA) / Válvula de inyección de aire secundario (BUB, CBRA) / Válvula de control de posición del árbol de levas del colector de admisión variable (BUB, CBRA) / Válvula 1 del sistema de sincronización variable de árboles de levas (BPY, BWA, BHZ, BUB, CDLA, CDLC, CBRA, BZC) / Válvula reguladora del árbol de levas de escape 1 (BUB, CBRA) / Válvula de inyección de aire secundario 2 (BUB, CBRA) / Bomba de diagnóstico del sistema de combustible (BUB, CBRA)
- 5A Sensor de posición del pedal de embrague / Interruptor de luz de freno / Interruptor del pedal de freno
- 20A Bobina de encendido 1 con etapa de salida - / Bobina de encendido 2 con etapa de salida - / Bobina de encendido 3 con etapa de salida - / Bobina de encendido 4 con etapa de salida [solo para vehículos con letras distintivas de motor BPY, BWA, BHZ, CDLA, CDLC, BZC]
- 15A Unidad de control del motor [solo para vehículos con códigos de motor CEPA, CEPB]
- 5A Relé de alimentación de componentes del motor [solo para vehículos con códigos de motor AXX, BPY, BWA, BHZ, CDLA, CDLC, BZC, CEPA, CEPB]
- 30A Bobina de encendido 1 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 2 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 3 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 4 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 5 con etapa de salida (BUB, CBRA, CEPA, CEPB) / Bobina de encendido 6 con etapa de salida (BUB, CBRA)
- 30A Unidad de control de la red de a bordo / Alimentación para luz de estacionamiento izquierda, luz de carretera izquierda, luz de cruce izquierda, indicador de dirección izquierdo, luz antiniebla izquierda)
- 40A Unidad de control ABS (bomba MK60 ESP) / Unidad de control ABS (bomba MK70 ABS y válvulas ABS)
- 40A Motor de la bomba de aire secundario (BUB, CBRA)
- 50A Relé 2 terminal de alimentación 15 / Sistema de alimentación de fusibles: -SC1- a -SC6-, -SC19-, -SC20-, -SC29- a -SC31-, -SC40-, -SC41-, -SC42-, -SC46-, -SC47-, -SC49-
- 50A Conexión positiva 4 (30) en el mazo de cables principal / Fusibles del sistema de alimentación: -SC32- a -SC37-, -SC39-, -SC44-, -SC45-, -SC48-, -S131- [solo para vehículos con batería en el compartimento del motor]; Conexión positiva 4 (30) en el mazo de cables principal / Fusibles del sistema de alimentación: -SC32- a -SC37-, -SC39-, -SC48-, -S131- [solo para vehículos con batería en el compartimento de equipajes]
- Relé de alimentación del sistema Motronic [solo para vehículos con letras distintivas de motor AXX, BPY, BWA, BHZ, BUB, BMJ, CDLA, CDLC, CBRA, BZC, CEPA, CEPB]
- Relé del sistema de circulación de refrigerante después del funcionamiento [solo para vehículos con letras distintivas de motor AXX, BPY, BWA, BHZ, BUB, BMJ. CDLA, CDLC, CBRA, BZC]
- Relé de la bomba de refrigerante adicional [solo para vehículos con letras distintivas de motor CEPA, CEPB]
- Relé de la bomba de combustible [solo para autos con letras distintivas de motor BUB, BMJ, CBRA]
- Relé de alimentación de componentes del motor [solo para vehículos con letras distintivas de motor AXX. BPY, BWA, BHZ, CDLA, CDLC, BZC, CEPA, CEPB]
- 150A Alternador (70 A) / Alternador (90 A) / Alternador (110 A) / Alternador (120 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 200A Generador (140 A) [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 80A Unidad de control de la dirección asistida [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 50A Unidad de control del ventilador del radiador [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]
- 80A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: El sistema de alimentación de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [se ha descontinuado desde noviembre de 2005]; Sistema de alimentación de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2009]
- 80A [Código de motor BMJ, BUB, CBRA]: El sistema de alimentación de fusibles SC22 a SC27, SC28, SC38 [válido desde mayo de 2009]
- 80A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC]: Sistema de alimentación de fusibles: SC12 a SC17, SC19, SC22 a SC27, SC28, SC38 [válido desde noviembre de 2005] [ausente desde mayo de 2006] / El sistema de alimentación de fusibles: SC12 a SC17, SC22 a SC27, SC28, SC38, SC43 [válido desde mayo de 2006] [no está disponible desde mayo de 2009]
- 80A [Código de motor BMJ, BUB, CBRA]: Sistema de alimentación de fusibles: SC22 a SC27, SC28, SC38 [se ha descontinuado desde mayo de 2009]
- [Código de motor BMJ, BUB, CBRA]: El sistema de alimentación de fusibles: SC12 a SC17, SC19, SC44, SC45 [se ha descontinuado desde noviembre de 2005] / Sistema de alimentación de fusibles: SC44, SC45 [válido desde noviembre de 2005]
- 50A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de ambulancia [se ha descontinuado desde mayo de 2009] / La opción para ambulancias y vehículos policiales [ha estado en vigor desde mayo de 2009]
- 80A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: La opción de coche de policía [se ha descontinuado desde mayo de 2009]
- 30A [Código de motor AXX, BWA, BPY, BHZ, BZC, CDLA, CDLC] [Código de motor BMJ, BUB, CBRA]: Unidad de control electrónica de control de amortiguación [válido desde mayo de 2008]
