Audi A3 / Fusibles 2014

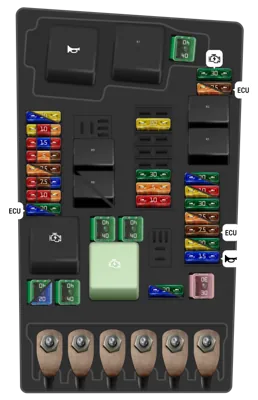

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 40A Unidad de control ABS [solo para vehículos con una sección transversal de 4.0][hasta abril de 2017]
- 20A Unidad de control ABS [solo para vehículos con una sección transversal de 2.5][desde mayo de 2017]
- 40A Unidad de control ABS
- 15A Unidad de control del motor [solo para modelos con motores de gasolina]
- 30A Unidad de control del motor [solo para modelos con motores diésel]
- 10A Sensor de nivel y temperatura del aceite. Unidad de control del ventilador del radiador. Relé de baja potencia calorífica. Relé de alta potencia calorífica. Válvula solenoide 1 del sistema de filtro de carbón activado. Válvula de control del árbol de levas 1. Válvula de control de presión de aceite. solo para modelos con código de motor CMBA
- 10A Sensor de nivel y temperatura del aceite. Unidad de control del ventilador del radiador. Medidor de masa de aire. Válvula de recirculación de aire del turbocompresor. Válvula de mariposa del colector de admisión. Válvula de control de presión de aceite. Válvula de control para boquillas de refrigeración de pistones. solo para modelos con código de motor CJSA
- 5A Sensor de nivel y temperatura del aceite. Unidad de control del ventilador del radiador. Relé de baja potencia calorífica. Relé de alta potencia calorífica. Válvula solenoide de control de presión de carga. solo para modelos con código de motor CRBA
- 10A Relé de suministro de energía de la electrónica del motor [solo para vehículos con motor de 1.8 L o 2.0 L] / Inyector 2 cilindro 1, 2, 3 y 4 [solo para vehículos con motor de 1.8 L o 2.0 L] / Actuador 1, 2, 3, 4, 5, 6, 7 y 8 del sistema de distribución variable [solo para vehículos con motor de 1.8 L o 2.0 L] / Regulador de presión de combustible [solo para vehículos con motor diésel] / Válvula dosificadora de combustible [solo para vehículos con motor diésel] / Válvula 1 del control de distribución de admisión [solo para vehículos con motor diésel] / Válvula de refrigerante de la transmisión [solo para vehículos con propulsión híbrida] / Bomba de refrigerante de alta temperatura [solo para vehículos con propulsión híbrida] / Bomba de circulación de refrigerante 2 [solo para vehículos con propulsión híbrida]
- 7.5A [solo para vehículos con motor de 1.4 L][solo para vehículos con motores de gas natural]: Relé de válvula de cierre de gas / Válvula de suministro de gas 1, 2, 3 y 4
- 15A [solo para RS3]: Válvula reguladora de presión de aceite // [solo para RS3, designación de letra de motor DAZA]: Válvula solenoide 1 del adsorbedor / Válvula de ventilación del cárter / Válvula de mariposa del colector de admisión / Válvula solenoide de limitación de presión de sobrealimentación / Válvula de derivación del turbocompresor / Sensor de nivel y temperatura del aceite / Unidad de válvula de escape / Unidad de válvula de gases de escape 2
- 5A [hasta junio de 2018]: Interruptor de luz de freno. Interruptor de pedal de freno
- 7.5A [desde julio de 2018]: Interruptor de luz de freno. Interruptor de pedal de freno
- 10A Válvula reguladora de presión de combustible. Bomba de circulación de refrigerante. solo para modelos con código de motor CMBA
- 5A Válvula de cierre de refrigerante. solo para modelos con código de motor CJSA
- 7.5A Válvula de control de presión de aceite. Válvula de refrigerante para culata. Bomba de refrigeración de aire de carga. Bomba de calefacción auxiliar. solo para modelos con código de motor CRBA
- 10A Calefactor de sonda Lambda. Calefactor de sonda Lambda 1 después del catalizador. solo para modelos con código de motor CMBA
- 15A Calefactor de sonda Lambda. Calefactor de sonda Lambda 1 después del catalizador. solo para modelos con código de motor CJSA
- 10A Calefactor de sonda Lambda. solo para modelos con código de motor CRBA
- 20A Bobina de encendido 1 con etapa de salida. Bobina de encendido 2 con etapa de potencia. Bobina de encendido 3 con etapa de potencia. Bobina de encendido 4 con etapa de potencia. solo para modelos con código de motor CMBA
- 10A Unidad de control de la mariposa de gases de escape. Válvula solenoide 1 del sistema de filtro de carbón activado. Válvula de control del árbol de levas 1. Válvula de control del árbol de levas de escape 1. Bomba de circulación de refrigerante continua. solo para modelos con código de motor CJSA
- 5A Unidad de control del período de incandescencia automático. solo para modelos con código de motor CRBA
- 15A Unidad de control de la bomba de combustible [solo para modelos con motores de gasolina]
- 20A Unidad de control de la bomba de combustible [solo para modelos con motores diésel]
- 40A Elemento calefactor del calentador de aire auxiliar
- 40A Elemento calefactor del calentador de aire auxiliar
- 15A Unidad mecatrónica de la caja de cambios DSG [hasta junio de 2018]
- 30A Unidad mecatrónica de la caja de cambios DSG, Unidad de control de la transmisión automática [hasta junio de 2018]
- 30A Bobina de encendido 1, 2, 3, 4 y 5 con etapa de salida [solo para RS3, designación de letra de motor DAZA]
- 15A Relé de la bocina
- 20A Relé de suministro de corriente de componentes del motor. Suministro para las bobinas de encendido: [solo para modelos con código de motor CJSA]
- 30A [solo para RS3]: Relé de suministro de energía de la electrónica del motor, Relé de suministro de energía 2 de componentes electrónicos del motor [solo designación de letra de motor DAZA], Fusible 14 en caja de fusibles B, Fusible 31 en caja de fusibles B
- 7.5A Relé principal. Relé de suministro de tensión del borne 30. Unidad de control del motor. Unidad de control ABS
- 5A [hasta junio de 2018]: Unidad de control del monitor de batería [solo para modelos con unidad de control del monitor de batería] / Interfaz de diagnóstico del bus de datos [solo para modelos sin unidad de control del monitor de batería]
- 7.5A [desde julio de 2018]: Unidad de control del monitor de batería [solo para modelos con unidad de control del monitor de batería] / Interfaz de diagnóstico del bus de datos [solo para modelos sin unidad de control del monitor de batería]
- 30A Unidad de control del motor del limpiaparabrisas
- 20A Bocina de alarma
- 10A Sirena de alarma
- 15A [desde julio de 2018]: Unidad mecatrónica de la caja de cambios DSG
- 30A [desde julio de 2018]: Unidad de control de la transmisión automática
- 5A Unidad de control del motor [hasta junio de 2018]
- 7.5A Unidad de control del motor [desde julio de 2018]
- 30A Motor de arranque
- 40A Elemento calefactor del calentador de aire auxiliar
- 10A Válvula dosificadora de combustible [solo para RS3, designación de letra de motor DAZA]
- 5A [hasta abril de 2016]: Módulo de potencia del faro derecho / Módulo de potencia del faro izquierdo
- 30A Receptor del sistema de frenos / Bomba adicional 1 para aceite de caja de cambios
- 20A Unidad de control del calentador auxiliar
- Unidad de control del período de incandescencia automático
- Relé de baja potencia calorífica
- Relé de arranque 2
- Relé de arranque 1
- Relé de la bocina
- Relé de alta potencia calorífica
- Relé principal [solo motores de gasolina]
- Relé de suministro de tensión del borne 30 [solo motores diésel]
- Relé de suministro de corriente de componentes del motor

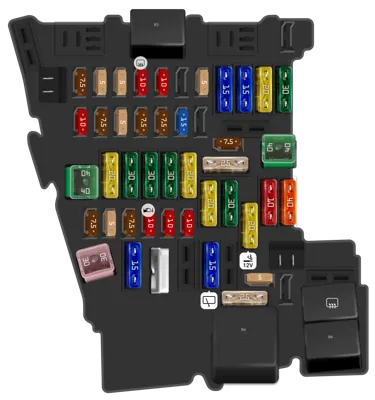

Panel de Fusibles Interior

Panel de Fusibles Interior
N°ADescripción
- 7.5A Unidad operativa del sistema multimedia. Unidad de control para electrónica de información 1
- 5A Interfaz de diagnóstico del bus de datos
- 5A Sensor de monitoreo interior
- 10A Relé de la luneta trasera calefaccionada. Unidad de control del calentador. Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado. Unidad de control de los sensores de la palanca selectora. Receptor de control remoto para calentador auxiliar
- 10A Interruptor de iluminación. Botón del freno de estacionamiento electromecánico. Emisor de humedad. Sensor de lluvia y luz. Conector de 16 pines. Módulo de techo delantero
- 5A Unidad de visualización para la pantalla de información delantera y unidad de control de la unidad operativa
- 15A Unidad de control de tracción total
- 15A Unidad de control para electrónica de información 1
- 20A Unidad de control de amortiguación controlada electrónicamente -J 250-
- 30A Unidad de control del soplador de aire fresco
- 10A Unidad de control de bloqueo electrónico de la columna de dirección
- 7.5A Amplificador de antena para teléfono móvil. Soporte de teléfono. Conexión para fuentes de audio externas
- 5A Unidad de control en el tablero de instrumentos
- 7.5A Unidad de control del sistema de cámara de reversa
- 7.5A Unidad de control de autorización de entrada y arranque. Unidad de control de interfaz para el sistema de localización del vehículo
- 15A Interruptor de ajuste del soporte lumbar del asiento del conductor. Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero. Motor de ajuste longitudinal del soporte lumbar del asiento del conductor. Motor de ajuste longitudinal del soporte lumbar del asiento del pasajero delantero. Motor de ajuste de altura del soporte lumbar del asiento del conductor. Motor de ajuste de altura del soporte lumbar del asiento del pasajero delantero
- 40A Unidad de control de suministro a bordo
- 20A Unidad de control del techo corredizo
- 30A Unidad de control de la puerta del conductor
- 30A Unidad de control de suministro a bordo. (Suministro de calefacción de asientos)
- 30A Unidad de control del paquete de sonido digital
- 20A Unidad de control del detector de remolque
- 7.5A Interruptor de la luz de la guantera. Interruptor de contacto del espejo de vanidad del lado del conductor. Interruptor de contacto del espejo de vanidad del lado del pasajero delantero. Luz de la guantera. Espejo de vanidad iluminado del lado del pasajero delantero. Luz del compartimento de equipaje a la izquierda. Espejo de vanidad iluminado del lado del conductor. Módulo de techo delantero
- 25A Relé del tensor del cinturón de seguridad. Unidad de control para el tensor del cinturón delantero izquierdo
- 40A Unidad de control de suministro a bordo
- 7.5A Unidad de control de control de crucero adaptativo. Unidad de control de asistencia de estacionamiento. Unidad de control de dirección asistida para estacionamiento. Unidad de control de asistencia de cambio de carril. Unidad de control de asistencia de cambio de carril 2. Cámara delantera para sistemas de asistencia al conductor
- 5A Unidad de control del airbag. Lámpara de advertencia de airbag del lado del pasajero delantero desactivado
- 7.5A Botón de retención automática (Auto Hold). Interruptor de luces de reversa. Emisor de presión del circuito de refrigerante. Relé del tensor del cinturón de seguridad. Relé para tomas de corriente. Unidad de control del bus CAN
- 10A Regulador de control de alcance de los faros. Espejo interior. Sensor de calidad del aire. Emisor de humedad en el conducto de admisión de aire fresco. Unidad de control para iluminación en curva y control de alcance de los faros. Unidad de control de alcance de los faros. Conector de 16 pines. Motor de control de alcance del faro izquierdo. Motor de control de alcance del faro derecho
- 10A Módulo de salida de potencia para el faro derecho
- 10A Módulo de salida de potencia para el faro izquierdo
- 20A Unidad de control del detector de remolque
- 30A Unidad de control de la puerta del pasajero delantero
- 20A Toma. Encendedor de cigarrillos. Toma de 12V.
- 10A Unidad de control de la electrónica de la columna de dirección
- 40A Unidad de control de suministro a bordo
- 30A Unidad de control de suministro a bordo
- 15A Unidad de control del detector de remolque
- Unidad operativa de ajuste del asiento del conductor. Interruptor de ajuste del soporte lumbar del asiento del conductor. (Asiento eléctrico del lado del conductor)
- 15A Motor del limpiaparabrisas trasero
- 5A Emisor de posición del embrague. Relé de arranque 1. Relé de arranque 2
- 25A Unidad de control para el tensor del cinturón delantero derecho
- Relé del tensor del cinturón de seguridad
- Relé para tomas de corriente
- Relé de la luneta trasera calefaccionada
- Relé de suministro de voltaje del Terminal 15
