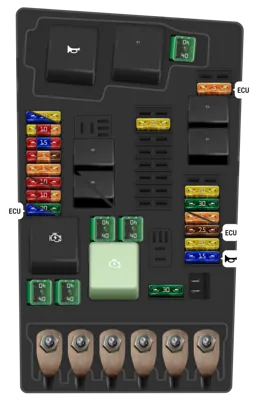

Panel de Fusibles del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Unidad de control ABS | |
| - | 40A | Unidad de control ABS | |
| - | 15A | Unidad de control del motor. solo para modelos con motores de gasolina | |
| - | 30A | Unidad de control del motor. solo para modelos con motores diésel | |
| - | 10A | Sensor de nivel de aceite y temperatura de aceite. Unidad de control del ventilador del radiador. Relé de baja salida de calor. Relé de alta salida de calor. Válvula solenoide del sistema de filtro de carbón activado 1. Válvula de control del árbol de levas 1. Válvula de control de presión de aceite. solo para modelos con código de motor CMBA | |
| - | 10A | Sensor de nivel de aceite y temperatura de aceite. Unidad de control del ventilador del radiador. Medidor de masa de aire. Válvula de recirculación de aire del turbocompresor. Válvula de mariposa del colector de admisión. Válvula de control de presión de aceite. Válvula de control para boquillas de enfriamiento de pistones. solo para modelos con código de motor CJSA | |
| - | 5A | Sensor de nivel de aceite y temperatura de aceite. Unidad de control del ventilador del radiador. Relé de baja salida de calor. Relé de alta salida de calor. Válvula solenoide de control de presión de carga. solo para modelos con código de motor CRBA | |
| - | 10A | Sensor de temperatura de gases de escape 1. Relé de suministro de corriente de componentes del motor. Inyector 2, cilindro 1. Inyector 2, cilindro 2. Inyector 2, cilindro 3. Inyector 2, cilindro 4. Actuador 1 para ajuste del árbol de levas. Actuador 2 para ajuste del árbol de levas. Actuador 3 para ajuste del árbol de levas. Actuador 4 para ajuste del árbol de levas. Actuador 5 para ajuste del árbol de levas. Actuador 6 para ajuste del árbol de levas. Actuador 7 para ajuste del árbol de levas. Actuador 8 para ajuste del árbol de levas. solo para modelos con código de motor CJSA | |
| - | 10A | Válvula reguladora de presión de combustible. Válvula de medición de combustible. solo para modelos con código de motor CRBA | |
| - | 5A | Interruptor de luz de freno. Interruptor del pedal de freno | |
| - | 10A | Válvula reguladora de presión de combustible. Bomba de circulación de refrigerante. solo para modelos con código de motor CMBA | |
| - | 5A | Válvula de cierre de refrigerante. solo para modelos con código de motor CJSA | |
| - | 7.5A | Válvula de control de presión de aceite. Válvula de refrigerante para la culata. Bomba de enfriamiento de aire de carga. Bomba de calefacción auxiliar. solo para modelos con código de motor CRBA | |
| - | 10A | Calefactor de sonda lambda. Calefactor de sonda lambda 1 después del convertidor catalítico. solo para modelos con código de motor CMBA | |
| - | 15A | Calefactor de sonda lambda. Calefactor de sonda lambda 1 después del convertidor catalítico. solo para modelos con código de motor CJSA | |
| - | 10A | Calefactor de sonda lambda. solo para modelos con código de motor CRBA | |
| - | 20A | Bobina de encendido 1 con etapa de salida. Bobina de encendido 2 con etapa de salida de potencia. Bobina de encendido 3 con etapa de salida de potencia. Bobina de encendido 4 con etapa de salida de potencia. solo para modelos con código de motor CMBA | |
| - | 10A | Unidad de control de la válvula de mariposa de gases de escape. Válvula solenoide del sistema de filtro de carbón activado 1. Válvula de control del árbol de levas 1. Válvula de control del árbol de levas de escape 1. Bomba de circulación continua de refrigerante. solo para modelos con código de motor CJSA | |
| - | 5A | Unidad de control de período de incandescencia automática. solo para modelos con código de motor CRBA | |
| - | 15A | Unidad de control de la bomba de combustible. solo para modelos con motores de gasolina | |
| - | 20A | Unidad de control de la bomba de combustible. solo para modelos con motores diésel | |
| - | 40A | Elemento calefactor de aire auxiliar | |
| - | 40A | Elemento calefactor de aire auxiliar | |
| - | 30A | Unidad mecatrónica para caja de cambios de doble embrague | |
| - | 15A | Relé de bocina | |
| - | 20A | Relé de suministro de corriente de componentes del motor. Suministro para las bobinas de encendido:. , ,. solo para modelos con código de motor CJSA | |
| - | 7.5A | Relé principal. Relé de suministro de voltaje del terminal 30. Unidad de control del motor. Unidad de control ABS | |
| - | 5A | Unidad de control del monitor de batería. solo para modelos con unidad de control del monitor de batería | |
| - | 5A | Interfaz de diagnóstico de bus de datos. solo para modelos sin unidad de control del monitor de batería | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 20A | Bocina de alarma | |
| - | 5A | Unidad de control del motor | |
| - | 40A | Elemento calefactor de aire auxiliar | |
| - | 20A | Unidad de control de calefacción auxiliar | |
| - | Unidad de control de período de incandescencia automática | ||
| - | Relé de baja salida de calor | ||
| - | Relé de arranque 2 | ||
| - | Relé de arranque 1 | ||
| - | Relé de bocina | ||
| - | Relé de alta salida de calor | ||
| - | Relé principal [solo motores de gasolina] | ||
| - | Relé de suministro de voltaje del terminal 30 [solo motores diésel] | ||
| - | Relé de suministro de corriente de componentes del motor |

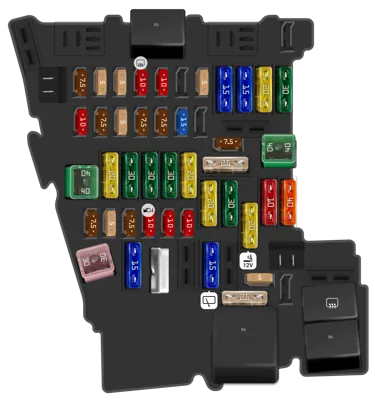

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Unidad de operación del sistema multimedia. Unidad de control para electrónica de información 1 | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Sensor de monitoreo interior | |
| - | 10A | Relé de la ventana trasera calefaccionada. Unidad de control del calentador. Unidad de control Climatronic. Unidad de control del sistema de aire acondicionado. Unidad de control de sensores de la palanca selectora. Receptor de control remoto para calefactor auxiliar | |
| - | 10A | Interruptor de iluminación. Botón de freno de estacionamiento electromecánico. Sensor de humedad. Sensor de lluvia y luz. Conector de 16 pines. Módulo del techo delantero | |
| - | 5A | Unidad de visualización para la unidad de control de visualización y operación de información delantera | |
| - | 15A | Unidad de control de tracción en una rueda | |
| - | 15A | Unidad de control para electrónica de información 1 | |
| - | 20A | Unidad de control de amortiguación controlada electrónicamente -J 250- | |
| - | 30A | Unidad de control del ventilador de aire fresco | |
| - | 10A | Unidad de control de bloqueo electrónico de la columna de dirección | |
| - | 7.5A | Amplificador de antena para teléfono móvil. Soporte para teléfono. Conexión para fuentes de audio externas | |
| - | 5A | Unidad de control en el inserto del panel de instrumentos | |
| - | 7.5A | Unidad de control del sistema de cámara de reversa | |
| - | 7.5A | Unidad de control de autorización de entrada y arranque. Unidad de control de interfaz para el sistema de localización del vehículo | |
| - | 15A | Interruptor de ajuste de soporte lumbar del asiento del conductor. Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero. Motor de ajuste longitudinal del soporte lumbar del asiento del conductor. Motor de ajuste longitudinal del soporte lumbar del asiento del pasajero delantero. Motor de ajuste de altura del soporte lumbar del asiento del conductor. Motor de ajuste de altura del soporte lumbar del asiento del pasajero delantero | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 30A | Unidad de control de la puerta del conductor | |
| - | 30A | Unidad de control de suministro a bordo. (suministro de calefacción de asientos) | |
| - | 30A | Unidad de control del paquete de sonido digital | |
| - | 20A | Unidad de control del detector de remolque | |
| - | 7.5A | Interruptor de luz del compartimento de guantes. Interruptor de contacto del espejo de vanidad del lado del conductor. Interruptor de contacto del espejo de vanidad del lado del pasajero delantero. Luz del compartimento de guantes. Espejo de vanidad iluminado del lado del pasajero delantero. Luz del compartimento de equipaje a la izquierda. Espejo de vanidad iluminado del lado del conductor. Módulo del techo delantero | |
| - | 25A | Relé del tensor del cinturón de seguridad. Unidad de control para el tensor del cinturón delantero izquierdo | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 7.5A | Unidad de control de crucero adaptativo. Unidad de control de asistencia de estacionamiento. Unidad de control de dirección de asistencia de estacionamiento. Unidad de control de asistencia de cambio de carril. Unidad de control de asistencia de cambio de carril 2. Cámara delantera para sistemas de asistencia al conductor | |
| - | 5A | Unidad de control del airbag. Lámpara de advertencia de desactivación del airbag del lado del pasajero delantero | |
| - | 7.5A | Botón de retención automática. Interruptor de luz de reversa. Sensor de presión del circuito de refrigerante. Relé del tensor del cinturón de seguridad. Relé para tomas de corriente. Unidad de control del bus CAN | |
| - | 10A | Regulador de control de rango de faros. Espejo interior. Sensor de calidad del aire. Sensor de humedad en el conducto de admisión de aire fresco. Unidad de control para iluminación en curva y control de rango de faros. Unidad de control de rango de faros. Conector de 16 pines. Motor de control de rango de faros izquierdo. Motor de control de rango de faros derecho | |
| - | 10A | Módulo de salida de potencia para el faro derecho | |
| - | 10A | Módulo de salida de potencia para el faro izquierdo | |
| - | 20A | Unidad de control del detector de remolque | |
| - | 30A | Unidad de control de la puerta del pasajero delantero | |
| - | 20A | Toma. Encendedor de cigarrillos. Toma de 12V. | |
| - | 10A | Unidad de control de electrónica de la columna de dirección | |
| - | 40A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 15A | Unidad de control del detector de remolque | |
| - | Unidad de operación de ajuste del asiento del conductor. Interruptor de ajuste de soporte lumbar del asiento del conductor. (asiento eléctrico del lado del conductor) | ||
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 5A | Sensor de posición del embrague. Relé de arranque 1. Relé de arranque 2 | |
| - | 25A | Unidad de control para el tensor del cinturón delantero derecho | |
| - | Relé del tensor del cinturón de seguridad | ||
| - | Relé para tomas de corriente | ||
| - | Relé de la ventana trasera calefaccionada | ||
| - | Relé de suministro de voltaje del terminal 15 |
