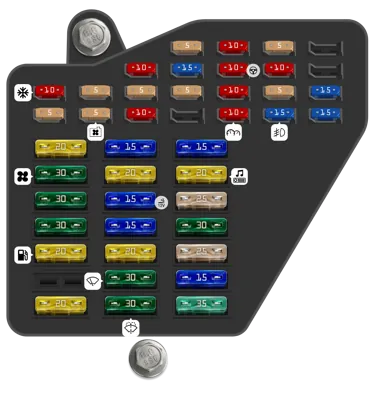

Caja de fusibles del habitáculo

N°	A	Descripción
1	10A	aire acondicionado
2	5A	Luces de cortesía
3	5A	Boquillas de lavado de parabrisas sobrecargadas
4	5A	Ventilador de refrigeración
5	10A	Teléfono, sensor de nivel de aceite del motor, interruptores multifunción, asientos traseros calefaccionados, persiana de la ventana trasera, transmisión automática (palanca de cambios)
6	5A	aire acondicionado (sensor de evaluación de calidad del aire), sensor de presión
7	10A	Programa Electrónico de Estabilidad (ESP), interruptor de luz de freno, sensor del pedal del embrague, sensor de ángulo de dirección
8	5A	Teléfono
9	15A	Servofreno (bomba de vacío)
10	5A	Control automático del alcance de los faros. Luz adaptativa derecha
12	10A	Toma de diagnóstico
13	10A	Módulo de la columna de dirección
14	10A	Luces de freno
15	10A	tablero de instrumentos, sistema de navegación
16	5A	Apertura de puerta de garaje
17	10A	Asistente de estacionamiento, control de altura de conducción, monitoreo de presión de neumáticos, sensor de lluvia / luz
18	5A	Luz adaptativa (luz de giro) izquierda
19	15A	Luz antiniebla
22	15A	Puerta del conductor / pasajero delantero
23	15A	Puertas traseras
24	20A	Equipo eléctrico de confort con control central
25	30A	Ventilador del calentador
26	30A	Calefacción de la luneta trasera
27	30A	Toma de remolque (unidad de control)
28	20A	Bomba de combustible, bomba auxiliar diésel
30	20A	Panel de techo corredizo
31	15A	Transmisión automática, toma de diagnóstico, espejo interior con oscurecimiento automático
32	20A	Toma de remolque
33	15A	Encendedor de cigarrillos
34	15A	Faltante
35	20A	Toma de corriente en el maletero
36	30A	Limpiaparabrisas
37	30A	Bomba de lavado de parabrisas y dispositivo de limpieza de faros
38	15A	Equipo eléctrico de confort con control central, liberación del maletero
39	20A	Sistema de radio
40	25A	Bocina
41	30A	Calentador autónomo
42	25A	Programa Electrónico de Estabilidad (ESP)
43	15A	Control del motor
44	35A	Calefacción de asientos

Caja de fusibles debajo del tablero [1]

N°	A	Descripción
-		Unidad de control del sistema de alarma manos libres para taxi 3
-		Equipo opcional
-	50A	Sistema de frenos antibloqueo (ABS)
-	40A	Unidad de control del motor del ventilador de enfriamiento 1
-	60A	Unidad de control del motor del ventilador de enfriamiento 1
-		Vehículos de servicio
-		Unidad de control del motor del ventilador de enfriamiento 2 [si está equipado]

Caja de fusibles debajo del tablero [2]

N°	A	Descripción
-		Bomba de combustible [gasolina]
-		Unidad de control de la dirección asistida (Servotronic)
-		Bocina (doble tono)
-		Bomba de vacío del servofreno [si está equipado]
-		Circuitos de encendido auxiliar
-	10A	Fusible térmico para la cortina eléctrica de la ventana trasera
-	30A	Fusible térmico, ventanas eléctricas traseras
-	10A	Asientos eléctricos
-	30A	Fusible térmico, ventanas eléctricas delanteras
-	30A	Toma del remolque

Caja de fusibles debajo del tablero [3]

N°	A	Descripción
-		-
-		Calentador de refrigerante 2 - Alta potencia
-		Calentador de refrigerante 1 - Baja potencia
-	30A	Calentador adicional
-	40A	Calentador de refrigerante
-	60A	Calentador de refrigerante
