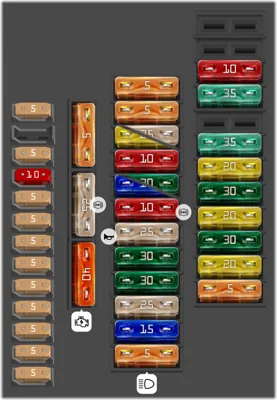

Panel de fusibles interior (hasta octubre de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de dirección activa | |
| - | 5A | Unidad de operación de puerta de garaje, Unidad de control de operación de puerta de garaje | |
| - | 10A | Unidad de control de advertencia de cambio de carril | |
| - | 5A | Sensor de calidad del aire | |
| - | 5A | Regulador de control de alcance de faros, Unidad de control de alcance de faros, Módulo de salida de potencia para faro derecho, Unidad de control para iluminación de curva y control de alcance de faros, Motor de control de alcance de faro izquierdo, Motor de control de alcance de faro derecho | |
| - | 5A | Módulo de salida de potencia para faro izquierdo | |
| - | 5A | Unidad de control de suministro a bordo | |
| - | 5A | Unidad de control de control de crucero adaptativo | |
| - | 5A | Transmisor de posición del embrague, Unidad de control de sensores de la palanca selectora, Solenoide de bloqueo de la palanca selectora | |
| - | 5A | Elemento calefaccionado del eyector del lavaparabrisas izquierdo, Elemento calefaccionado del eyector del lavaparabrisas derecho | |
| - | 5A | Transmisor de presión y temperatura del refrigerante | |
| - | 5A | Conector de 18 pines -T18 | |
| - | 5A | Botón de luces de advertencia de peligro, Unidad de control de airbag, Unidad de control de reconocimiento de asiento ocupado, Lámpara de advertencia del sistema de luces de advertencia de peligro | |
| - | 25A | Unidad de control ABS, Portafusibles 2 en el soporte de fusibles C, Portafusibles 1 en el soporte de fusibles D, Portafusibles 4 en el soporte de fusibles F | |
| - | 40A | Relé del motor de arranque, Relé del motor de arranque 2, Portafusibles 1 con fusible 3 en el soporte de fusibles B, Portafusibles 1 con fusible 12 en el soporte de fusibles B | |
| - | 5A | Espejo interior automático antideslumbrante | |
| - | 5A | Transmisor de posición del embrague | |
| - | 20A | [Solo motor diésel (sin J538)]: Bomba de presurización del sistema de combustible, Unidad de control de la bomba de combustible | |
| - | 25A | [Solo motor de gasolina] [Solo motor diésel (con J538)]: Bomba de presurización del sistema de combustible, Unidad de control de la bomba de combustible | |
| - | 10A | Relé de la bomba de circulación, Bomba para agente reductor | |
| - | 15A | [Solo con ventilación de asiento]: Unidad de control de suministro a bordo | |
| - | 30A | [Sin ventilación de asiento]: Unidad de control de suministro a bordo | |
| - | 10A | Unidad de control ABS | |
| - | 25A | Relé de la bocina | |
| - | 30A | Puertas izquierdas | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 25A | Unidad de control ABS [solo para modelos con volante a la izquierda] | |
| - | 15A | Puertas izquierdas | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Interruptor de ajuste del soporte lumbar del asiento del conductor, Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| - | 35A | Unidad de control de dirección activa | |
| - | 35A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control de suministro a bordo | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 20A | Unidad de control de la persiana enrollable del techo solar | |
| - | 5A | Bocina de alarma, Sensor de alarma antirrobo |

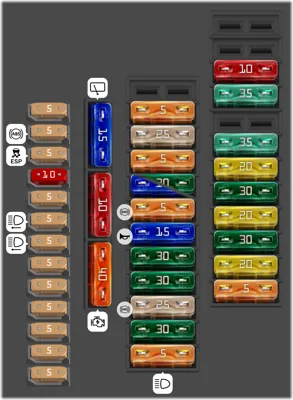

Panel de fusibles interior (desde noviembre de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de dirección activa | |
| - | 5A | Unidad de control ABS | |
| - | 5A | Interruptor de persiana trasera, botón TCS y ESP, botón de ayuda al estacionamiento, unidad de operación de puerta de garaje, botón de freno de estacionamiento electromecánico, botón Auto-hold, sensor de calidad del aire, emisor de presión y temperatura del refrigerante, unidad de control de operación de puerta de garaje, unidad de control de calefacción de asientos, relé de espejo interior antideslumbrante automático, espejo interior antideslumbrante automático | |
| - | 10A | Unidad de control de advertencia de cambio de carril | |
| - | 5A | Unidad de control para sonido estructural | |
| - | 5A | Regulador de control de alcance de faros, faro izquierdo, faro derecho, motor de control de alcance del faro izquierdo, motor de control de alcance del faro derecho | |
| - | 5A | Faro izquierdo | |
| - | 5A | Unidad de control de amortiguación controlada electrónicamente, unidad de control del detector de remolque, unidad de control central del sistema de confort, unidad de control de tracción total, estabilizador de voltaje, unidad de control para el freno de estacionamiento electromecánico | |
| - | 5A | Unidad de control de control de crucero adaptativo | |
| - | 5A | Emisor de posición del embrague, solenoide de bloqueo de la palanca selectora | |
| - | 5A | Unidad de control de asistencia de cambio de carril, unidad de control de asistencia de cambio de carril 2 | |
| - | 5A | Unidad de control de suministro de a bordo | |
| - | 5A | Unidad de control de airbag, unidad de control de reconocimiento de asiento ocupado, lámpara de advertencia de airbag del lado del pasajero delantero desactivado | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 10A | Suministro de portafusibles 1 en el soporte de fusibles D | |
| - | 40A | Relé del motor de arranque, relé del motor de arranque 2, suministro de portafusibles 1 con fusible 3 en el soporte de fusibles B, suministro de portafusibles 1 con fusible 12 en el soporte de fusibles B, portafusibles 1 con fusible 15 en el soporte de fusibles B | |
| - | 5A | Interruptor de luz de freno | |
| - | 25A | Unidad de control de la bomba de combustible | |
| - | 5A | Emisor de posición del embrague, emisor de presión para el sistema de dosificación del agente reductor, unidad de control para el sistema de dosificación del agente reductor, bomba para el agente reductor, calentador para la bomba del agente reductor | |
| - | 15A | [Solo modelos sin ventilación de asientos]: Unidad de control de suministro de a bordo, unidad de control para la ventilación del asiento delantero izquierdo | |
| - | 30A | [Solo modelos con ventilación de asientos]: Unidad de control de suministro de a bordo, unidad de control para la ventilación del asiento delantero izquierdo | |
| - | 5A | Unidad de control ABS | |
| - | 15A | Bocina de tono agudo, bocina de tono grave, relé de bocina | |
| - | 30A | Puerta delantera izquierda | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 25A | Unidad de control ABS | |
| - | 30A | Puerta trasera izquierda | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Interruptor de ajuste de soporte lumbar del asiento del conductor, interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| - | 35A | Unidad de control de dirección activa | |
| - | 35A | Unidad de control de suministro de a bordo | |
| - | 20A | Unidad de control de suministro de a bordo | |
| - | 30A | Unidad de control de suministro de a bordo | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 30A | Unidad de control de suministro de a bordo | |
| - | 20A | Unidad de control de la persiana del techo solar | |
| - | 5A | Sensor de alarma antirrobo, bocina de alarma |
Panel de instrumentos derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Módulo de interruptores de la columna de dirección | |
| - | 5A | Programa electrónico de estabilidad | |
| - | 5A | Conector de diagnóstico Terminal 15 | |
| - | 5A | Gateway (Interfaz de diagnóstico de bus de datos) | |
| 1 | 5A | Reproductor de CD/DVD | |
| 2 | 5A | Módulo de interruptores Audi drive select | |
| 3 | 5A | MMI | |
| 3 | 20A | Radio | |
| 4 | 5A | Tablero de instrumentos | |
| 5 | 5A | Gateway (módulo de control del tablero de instrumentos) | |
| 6 | 5A | Cerradura de encendido | |
| 7 | 5A | Interruptor giratorio de luces | |
| 8 | 40A | Soplador del sistema de aire acondicionado | |
| 9 | 5A | Bloqueo de la columna de dirección | |
| 10 | 10A | Aire acondicionado | |
| 11 | 10A | Conector de diagnóstico Terminal 30 | |
| 12 | 5A | Módulo de interruptores de la columna de dirección |

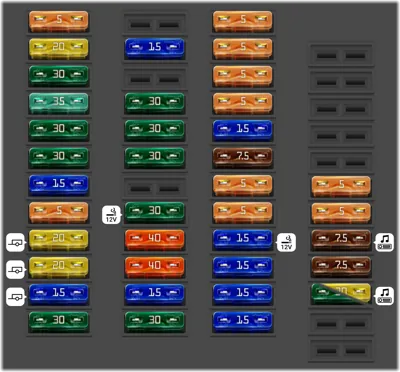

Compartimiento de equipaje derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Módulo de control de la tapa del compartimiento de equipaje | |
| - | 15A | Asiento delantero derecho calefaccionado | |
| - | 40A | Convertidor DCDC ruta 1 | |
| - | 40A | Convertidor DCDC ruta 2 | |
| - | 30A | Zócalo | |
| - | 30A | Freno de estacionamiento electromecánico | |
| - | 30A | Asiento trasero calefaccionado | |
| - | 30A | Módulo de control de la puerta del lado del pasajero | |
| - | 15A | Módulo de control de la puerta del lado del pasajero | |
| - | 15A | Toma de corriente de la consola central trasera | |
| - | 15A | Toma de corriente de la consola central delantera | |
| - | 15A | Toma de corriente del compartimiento de equipaje | |
| - | 15A | Encendedor de cigarrillos | |
| - | 5A | V6 FSI | |
| - | 5A | Suministro de entretenimiento para el asiento trasero | |
| - | 7.5A | Sistema de estacionamiento | |
| - | 15A | Limpiaparabrisas trasero (Avant) | |
| - | 5A | Interruptor del freno de estacionamiento electromecánico | |
| - | 5A | Audi side assist | |
| - | 5A | Asiento trasero calefaccionado | |
| - | 5A | Módulos de control de la terminal 15 | |
| - | 30A | Amplificador DSP, radio | |
| - | 20A | Amplificador DSP, radio | |
| - | 7.5A | MMI | |
| - | 7.5A | Radio/navegación/preparación para teléfono celular | |
| - | 5A | Cámara de reversa | |
| - | 5A | preparación para teléfono celular | |
| 1 | 30A | Módulo de control de la tapa del compartimiento de equipaje (Avant) | |
| 2 | 15A | Módulo de control del remolque | |
| 3 | 20A | Módulo de control del remolque | |
| 4 | 20A | Módulo de control del remolque | |
| 5 | 5A | Freno de estacionamiento electromecánico | |
| 6 | 15A | Control electrónico de amortiguación | |
| 7 | 30A | Freno de estacionamiento electromecánico | |
| 8 | 30A | Módulo de control del sistema eléctrico del vehículo 2 | |
| 9 | 35A | quattro Sport | |
| 10 | 30A | Módulo de control del sistema eléctrico del vehículo 2 | |
| 11 | 20A | Módulo de control del sistema eléctrico del vehículo | |
| 12 | 5A | Terminal 30 |
