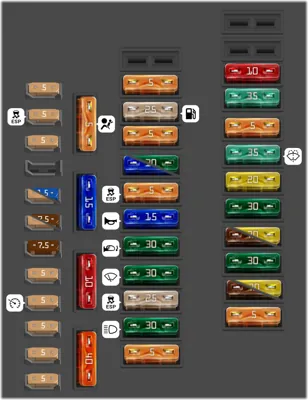

Fusible de cabina izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Sensor de luz de freno | |
| - | 25A | Bomba de combustible | |
| - | 15A | Calefacción del asiento izquierdo con ventilación del asiento | |
| - | 30A | Calefacción del asiento izquierdo sin ventilación del asiento | |
| - | 5A | ESC | |
| - | 15A | Bocina | |
| - | 30A | Puerta delantera izquierda (regulador de ventana, cierre centralizado, espejo, interruptor, iluminación) | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 25A | ESC | |
| - | 30A | Modelos de dos puertas: regulador de ventana trasero izquierdo, Modelos de cuatro puertas: puerta trasera izquierda (regulador de ventana, cierre centralizado, interruptor, iluminación) | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Soporte lumbar | |
| - | 35A | Dirección dinámica | |
| - | 5A | Luces interiores (Cabriolet) | |
| - | 35A | Sistema lavaparabrisas, sistema lavafaros | |
| - | 20A | Módulo de control del sistema eléctrico del vehículo 1 | |
| - | 30A | Módulo de control del sistema eléctrico del vehículo 1 | |
| - | 7.5A | Motor del regulador de ventana trasero izquierdo [Cabriolet] | |
| - | 20A | Techo solar | |
| - | 30A | Módulo de control del sistema eléctrico del vehículo 1 | |
| - | 7.5A | Regulador de ventana trasero derecho [Cabriolet] | |
| - | 20A | Motor de la cortinilla parasol | |
| - | 5A | Sistema de advertencia de alarma antirrobo | |
| - | 5A | Sensor de embrague | |
| 1 | 5A | Dirección dinámica | |
| 2 | 5A | Módulo de control ESC | |
| 3 | 5A | Sensor de presión del sistema de aire acondicionado, freno de estacionamiento electromecánico, HomeLink, espejo retrovisor interior con atenuación automática, sensor de calidad del aire/aire exterior, botón ESC | |
| 5 | 5A | Actuador de sonido | |
| 5 | 15A | Ajuste de sonido de escape | |
| 6 | 5A | Sistema de control de alcance de faros | |
| 6 | 7.5A | Luz de giro | |
| 7 | 7.5A | Faro (luz de giro) | |
| 8 | 5A | Módulos de control (freno de estacionamiento electromecánico, amortiguador, quattro sport, enganche de remolque), convertidor DCDC | |
| 9 | 5A | Control de crucero adaptativo | |
| 10 | 5A | Selector de marchas | |
| 11 | 5A | Asistencia lateral | |
| 12 | 5A | Control de alcance de faros, sistema de estacionamiento | |
| 13 | 5A | Airbag | |
| 14 | 15A | Limpiaparabrisas trasero (allroad) | |
| 15 | 10A | Fusible auxiliar (tablero de instrumentos) | |
| 16 | 40A | Fusible auxiliar terminal 15 (área del motor) |
Panel de instrumentos derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Módulo de interruptores de la columna de dirección | |
| - | 5A | Conector de diagnóstico Terminal 15 | |
| - | 5A | Gateway (Interfaz de diagnóstico del bus de datos) | |
| - | 5A | Calefactor suplementario | |
| 1 | 5A | Reproductor de CD/DVD | |
| 2 | 5A | Wi-Fi | |
| 3 | 5A | MMI | |
| 3 | 20A | Radio | |
| 4 | 5A | Tablero de instrumentos | |
| 5 | 5A | Gateway (Módulo de control del tablero de instrumentos) | |
| 6 | 5A | Bloqueo de encendido | |
| 7 | 5A | Interruptor de luces | |
| 8 | 40A | Ventilador del sistema de control de clima | |
| 9 | 5A | Bloqueo de la columna de dirección | |
| 10 | 10A | Sistema de control de clima | |
| 11 | 10A | Conector de diagnóstico Terminal 30 | |
| 12 | 5A | Módulo de interruptores de la columna de dirección |

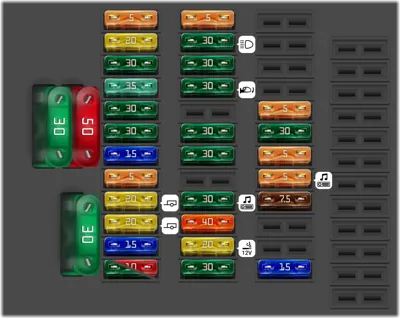

Compartimento de equipaje derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Calefactor de la ventana trasera [Cabriolet] | |
| - | 30A | Pestillo de la capota eléctrica [Cabriolet] | |
| - | 50A | Sistema hidráulico de la capota eléctrica [Cabriolet] | |
| - | 30A | Módulo de control de la tapa del compartimento de equipaje [Allroad] | |
| - | 10A | Módulo de control de la capota eléctrica [Cabriolet] | |
| - | 15A | Módulo de control del remolque o alerón trasero retráctil [RS 5 Coupé] | |
| - | 20A | Módulo de control del remolque | |
| - | 20A | Módulo de control del remolque | |
| - | 5A | Freno de estacionamiento electromecánico | |
| - | 15A | Control electrónico de amortiguación | |
| - | 30A | Freno de estacionamiento electromecánico | |
| - | 30A | Iluminación exterior trasera | |
| - | 35A | quattro sport | |
| - | 30A | Iluminación exterior trasera | |
| - | 20A | Módulo de control del sistema eléctrico del vehículo | |
| - | 5A | Terminal 30 | |
| - | 30A | Módulo de control de la tapa del compartimento de equipaje [Allroad] | |
| - | 20A | Toma de 12 voltios, encendedor de cigarrillos | |
| - | 40A | Ruta 1 del convertidor DCDC | |
| - | 30A | Ruta 2 del convertidor DCDC, amplificador DSP, radio | |
| - | 30A | Calefacción superior derecha de la cabina [Cabriolet] | |
| - | 30A | Freno de estacionamiento electromecánico | |
| - | 30A | Puerta delantera derecha (regulador de ventana, cierre centralizado, espejo, interruptor, iluminación) | |
| - | 30A | Calefacción superior izquierda de la cabina [Cabriolet] | |
| - | 30A | Modelos de dos puertas: regulador de ventana trasero derecho, Modelos de cuatro puertas: puerta trasera derecha (regulador de ventana, cierre centralizado, interruptor, iluminación) | |
| - | 5A | Preparación para teléfono móvil | |
| - | 15A | Calefacción del asiento delantero derecho | |
| - | 7.5A | MMI | |
| - | 5A | Radio | |
| - | 5A | Cámara de visión trasera | |
| - | 30A | Calefactor de la ventana trasera [Allroad] | |
| - | 5A | Entretenimiento del asiento trasero |
