Caja de relés/fusibles SB, en la caja de conexiones de la caja de drenaje de agua en el lado del conductor (hasta julio de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control de bujías de incandescencia [solo para vehículos con motor diésel] | ||
| - | Relé de alimentación de componentes del motor [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros] | ||
| - | Relé de arranque [Posición 2.1] | ||
| - | Relé de arranque 2 [Posición 2.2] | ||
| - | Relé de la bomba de aire secundario [solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | Relé de alimentación de corriente cl. 30 [solo para vehículos con motor diésel] | ||
| - | Relé de alimentación de corriente Motronic [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de la bomba de combustible adicional | ||
| - | Relé de circulación continua de refrigerante [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | Relé de la bomba de refrigerante adicional [solo para vehículos con motor de gasolina de 6 cilindros] | ||
| - | Relé del servofreno | ||
| - | Relé del circuito de refrigeración de la caja de cambios [solo para vehículos con motor diésel] | ||
| - | Relé de la bomba de aire secundario 2 [solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | 60A | Fusible de lámina para bujías de incandescencia del motor [solo para vehículos con motor diésel de 4 cilindros] | |
| - | 80A | Fusible de lámina para bujías de incandescencia del motor [solo para vehículos con motor diésel de 6 cilindros] | |
| - | 50A | Fusible de la bomba de inyección de aire secundario [solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] | |
| - | 15A | Fusible de la bomba de vacío de los frenos [solo para vehículos con motor de gasolina de 6 cilindros (excepto RS 5)] | |
| - | 50A | Fusible 2 para la bomba de inyección de aire secundario [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] | |
| 1 | 15A | Unidad de control de transmisión automática / Unidad mecatrónica de la caja de cambios DSG | |
| 2 | 5A | Transmisor de nivel y temperatura de aceite | |
| 2 | 10A | [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Válvula de dosificación de combustible / Válvula de dosificación de combustible 2 | |
| 3 | 5A | Unidad de control del motor / Medidor de masa de aire | |
| 4 | 5A | Unidad de control del motor | |
| 5 | 10A | [solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)]: Termostato de refrigeración del motor controlado electrónicamente / Medidor de masa de aire / Módulo de control de bujías de incandescencia / Relé de la bomba de aire secundario / Módulo de válvula de aire/mariposa / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de la bomba de aire secundario 2 / Válvula solenoide de limitación de la presión de sobrealimentación / Resistencia de calefacción de la ventilación del cárter Filtro de carbón activo / válvula solenoide 1 / Válvula de inyección de aire secundario / Válvula solenoide del soporte electrohidráulico izquierdo del motor / Válvula solenoide del soporte electrohidráulico derecho del motor / Válvula de derivación del colector de admisión / Válvula de derivación del filtro de aire / Regulador de presión de combustible / Válvula de dosificación de combustible / Válvula de aleta del colector de admisión / Válvula de control de aire secundario 2 Escape / válvula de aleta de gas 1 / Válvula de conmutación de la admisión de aire / Válvula de conmutación del enfriador de EGR / Válvula de dosificación de combustible 2 / Válvula reguladora de presión de aceite / Bomba de circulación de refrigerante / Bomba de diagnóstico del sistema de combustible | |
| 5 | 15A | [solo para vehículos con motor de gasolina de 6 cilindros (3.2 l FSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - EU 3)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - generación 2)][solo para vehículos con motor diésel de 6 cilindros][solo para vehículos con motor de gasolina de 6 cilindros (excepto RS 5)][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Termostato de refrigeración del motor controlado electrónicamente / Medidor de masa de aire / Módulo de control de bujías de incandescencia / Relé de la bomba de aire secundario / Módulo de válvula de aire/mariposa / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de la bomba de aire secundario 2 / Válvula solenoide de limitación de la presión de sobrealimentación / Resistencia de calefacción de la ventilación del cárter Filtro de carbón activo / válvula solenoide 1 / Válvula de inyección de aire secundario / Válvula solenoide del soporte electrohidráulico izquierdo del motor / Válvula solenoide del soporte electrohidráulico derecho del motor / Válvula de derivación del colector de admisión / Válvula de derivación del filtro de aire / Regulador de presión de combustible / Válvula de dosificación de combustible / Válvula de aleta del colector de admisión / Válvula de control de aire secundario 2 Escape / válvula de aleta de gas 1 / Válvula de conmutación de la admisión de aire / Válvula de conmutación del enfriador de EGR / Válvula de dosificación de combustible 2 / Válvula reguladora de presión de aceite / Bomba de circulación de refrigerante / Bomba de diagnóstico del sistema de combustible | |
| 5 | 20A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - EU 3)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - generación 2)][solo para vehículos con motor diésel de 6 cilindros][solo para vehículos con motor de gasolina de 6 cilindros (excepto RS 5)][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)][solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI)]: Termostato de refrigeración del motor controlado electrónicamente / Medidor de masa de aire / Módulo de control de bujías de incandescencia / Relé de la bomba de aire secundario / Módulo de válvula de aire/mariposa / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de la bomba de aire secundario 2 / Válvula solenoide de limitación de la presión de sobrealimentación / Resistencia de calefacción de la ventilación del cárter Filtro de carbón activo / válvula solenoide 1 / Válvula de inyección de aire secundario / Válvula solenoide del soporte electrohidráulico izquierdo del motor / Válvula solenoide del soporte electrohidráulico derecho del motor / Válvula de derivación del colector de admisión / Válvula de derivación del filtro de aire / Regulador de presión de combustible / Válvula de dosificación de combustible / Válvula de aleta del colector de admisión / Válvula de control de aire secundario 2 Escape / válvula de aleta de gas 1 / Válvula de conmutación de la admisión de aire / Válvula de conmutación del enfriador de EGR / Válvula de dosificación de combustible 2 / Válvula reguladora de presión de aceite / Bomba de circulación de refrigerante / Bomba de diagnóstico del sistema de combustible | |
| 6 | 15A | Unidad de control del motor | |
| 7 | 10A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - EU 3)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - generación 2)][solo para vehículos con motor diésel de 6 cilindros][solo para vehículos con motor de gasolina de 6 cilindros (excepto RS 5)]: Termostato de refrigeración del motor controlado electrónicamente / Actuador de elevación de válvula 1 Actuador de elevación de válvula / 2 / Actuador de elevación de válvula 3 Actuador de elevación de válvula / 4 Actuador de elevación de válvula / 5 Actuador de elevación de válvula / 6 Actuador de elevación de válvula / 7 Actuador de elevación de válvula / 8 / Actuador de elevación de válvula 9 Actuador de elevación / de válvula 10 Actuador de elevación de válvula / 11 / Actuador de elevación de válvula 12 / Relé de purga de refrigerante después del funcionamiento / Relé de la bomba de refrigerante auxiliar / Válvula solenoide de control de la presión de sobrealimentación / Válvula solenoide del depósito 1 / Válvula solenoide del soporte electrohidráulico izquierdo del motor Entrada / válvula reguladora del árbol de levas 1 / Resistencia de balasto para la válvula solenoide de la transmisión automática / Válvula reguladora del árbol de levas de entrada 2 / Válvula de derivación del turbocompresor / Regulador de presión de combustible / Válvula de dosificación de combustible / Válvula de aleta del puerto de entrada / Válvula reguladora del árbol de levas de escape 1 / Válvula reguladora del árbol de levas de escape 2 / Válvula de cierre de refrigerante Climatronic / Válvula reguladora de presión de aceite / Bomba de diagnóstico del sistema de combustible / Motor del elevalunas de la puerta del conductor / Motor de conmutación del colector de admisión | |
| 7 | 15A | [solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.2 l FSI)][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Termostato de refrigeración del motor controlado electrónicamente / Actuador de elevación de válvula 1 Actuador de elevación de válvula / 2 / Actuador de elevación de válvula 3 Actuador de elevación de válvula / 4 Actuador de elevación de válvula / 5 Actuador de elevación de válvula / 6 Actuador de elevación de válvula / 7 Actuador de elevación de válvula / 8 / Actuador de elevación de válvula 9 Actuador de elevación / de válvula 10 Actuador de elevación de válvula / 11 / Actuador de elevación de válvula 12 / Relé de purga de refrigerante después del funcionamiento / Relé de la bomba de refrigerante auxiliar / Válvula solenoide de control de la presión de sobrealimentación / Válvula solenoide del depósito 1 / Válvula solenoide del soporte electrohidráulico izquierdo del motor Entrada / válvula reguladora del árbol de levas 1 / Resistencia de balasto para la válvula solenoide de la transmisión automática / Válvula reguladora del árbol de levas de entrada 2 / Válvula de derivación del turbocompresor / Regulador de presión de combustible / Válvula de dosificación de combustible / Válvula de aleta del puerto de entrada / Válvula reguladora del árbol de levas de escape 1 / Válvula reguladora del árbol de levas de escape 2 / Válvula de cierre de refrigerante Climatronic / Válvula reguladora de presión de aceite / Bomba de diagnóstico del sistema de combustible / Motor del elevalunas de la puerta del conductor / Motor de conmutación del colector de admisión | |
| 8 | 5A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - generación 2)]: Relé del servofreno [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 8 | 10A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - EU 3)][solo para vehículos con motor diésel de 6 cilindros]: Relé del servofreno [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 8 | 15A | [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Relé del servofreno [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 8 | 20A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.2 l FSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Relé del servofreno [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 8 | 30A | [solo para vehículos con motor de gasolina de 6 cilindros (excepto RS 5)]: Relé del servofreno [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 9 | 5A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - generación 2)] Relé de la bomba de combustible adicional / Calefactor de la sonda lambda 1 después del catalizador / Calefactor de la sonda lambda 2 después del catalizador | |
| 9 | 15A | [solo para vehículos con motor de gasolina de 6 cilindros (3.2 l FSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Relé de la bomba de combustible adicional / Calefactor de la sonda lambda 1 después del catalizador / Calefactor de la sonda lambda 2 después del catalizador | |
| 9 | 20A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - EU 3)][solo para vehículos con motor diésel de 6 cilindros]: Relé de la bomba de combustible adicional / Calefactor de la sonda lambda 1 después del catalizador / Calefactor de la sonda lambda 2 después del catalizador | |
| 10 | 10A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI - generación 2)] Elemento calefactor de la sonda lambda / Elemento calefactor de la sonda lambda 2 / Elemento calefactor de la sonda lambda 1 después del catalizador | |
| 10 | 15A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.2 l FSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Elemento calefactor de la sonda lambda / Elemento calefactor de la sonda lambda 2 / Elemento calefactor de la sonda lambda 1 después del catalizador | |
| 11 | 5A | Unidad de control del ventilador del radiador / Unidad de control del ventilador del radiador 2 | |
| 12 | 5A | Medidor de flujo de aire / Unidad de control de transmisión automática / Unidad mecatrónica de la caja de cambios DSG | |
| 13 | 5A | Sensor de nivel y temperatura del aceite del motor [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] | |
| 14 | 30A | [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida |
Caja de fusibles/relés SB, en la caja de conexiones de la caja de drenaje de agua en el lado del conductor (desde agosto de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control de bujías de incandescencia [solo para vehículos con motor diésel] | ||
| - | Relé de alimentación de componentes del motor [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros] | ||
| - | Relé de arranque [Nido 2.1] | ||
| - | Relé de arranque 2 [Nido 2.2] | ||
| - | Relé de la bomba de aire secundaria [solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | Relé de alimentación de corriente cl. 30 [solo para vehículos con motor diésel] | ||
| - | Relé de alimentación Motronic [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de la bomba de combustible adicional | ||
| - | Relé de circulación continua de refrigerante [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | Relé de la bomba de refrigerante adicional [solo para vehículos con motor de gasolina de 6 cilindros] | ||
| - | Relé del servofreno | ||
| - | Relé del circuito de refrigeración de la caja de cambios [solo para vehículos con motor diésel] | ||
| - | Relé 2 de la bomba de aire secundaria [solo para vehículos con motor de gasolina de 8 cilindros] | ||
| - | 60A | Fusible de cuchilla para bujías de incandescencia del motor [solo para vehículos con motor diésel de 4 cilindros] | |
| - | 80A | Fusible de cuchilla para bujías de incandescencia del motor [solo para vehículos con motor diésel de 6 cilindros] | |
| - | 50A | Fusible de la bomba de inyección de aire secundaria [solo para vehículos con motor de gasolina de 6 cilindros] | |
| - | 50A | Fusible 2 para la bomba de inyección de aire secundaria [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] | |
| 1 | 15A | Unidad de control de transmisión automática / Unidad mecatrónica de la caja de cambios DSG | |
| 2 | 5A | Sensor de nivel y temperatura de aceite | |
| 3 | 5A | Unidad de control del motor | |
| 4 | 5A | Unidad de control del motor | |
| 5 | 5A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Medidor de masa de aire / Regulador de presión de combustible / Válvula dosificadora de combustible | |
| 5 | 10A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Medidor de masa de aire / Regulador de presión de combustible / Válvula dosificadora de combustible | |
| 6 | 15A | Unidad de control del motor / Inyector 2, cilindro 1 / Inyector 2, cilindro 2 / Inyector 2, cilindro 3 / Inyector 2, cilindro 4 | |
| 7 | 10A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Actuador de control de elevación de válvula 1 / Actuador 2 / Actuador 3 / Actuador 4 / Actuador 5 / Actuador 6 / Actuador 7 / Actuador 8 / Válvula solenoide de limitación de presión de sobrealimentación / Válvula solenoide del filtro de carbón activo 1 / Válvula solenoide de soporte de motor electrohidráulico izquierdo / Válvula solenoide de soporte de motor electrohidráulico derecho / Válvula de ajuste del árbol de levas de admisión 1 / Válvula de ajuste del árbol de levas de admisión 2 / Válvula de mariposa de escape / Válvula de derivación del turbocompresor / Regulador de presión de combustible / Válvula dosificadora de combustible / Válvula de aletas de admisión / Válvula de ajuste del árbol de levas de escape 1 / Válvula de ajuste del árbol de levas de escape 2 / Válvula de corte de refrigerante Climatronic / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la caja de cambios / Válvula de control de boquilla de enfriamiento de pistón / Bomba del radiador de recirculación de gases de escape | |
| 7 | 15A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] | |
| 8 | 5A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI EU 6)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx | |
| 8 | 10A | [solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI BIN 5)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx | |
| 8 | 15A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx | |
| 9 | 5A | Estabilizador de voltaje / Unidad de control del motor | |
| 10 | 10A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 / Elemento calefaccionado de la sonda lambda 1 después del catalizador | |
| 10 | 15A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 / Elemento calefaccionado de la sonda lambda 1 después del catalizador | |
| 11 | 5A | Unidad de control del ventilador del radiador / Unidad de control del ventilador del radiador 2 | |
| 12 | 5A | Unidad de control de transmisión automática / Unidad mecatrónica de la caja de cambios DSG | |
| 14 | 5A | [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)]: Relé 2 de alimentación de voltaje de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 / Bobina de encendido 3 / Bobina de encendido 4 / Bobina de encendido 5 / Bobina de encendido 6 / Bobina de encendido 7 / Bobina de encendido 8 / Válvula de corte de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 14 | 20A | [solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)]: Relé 2 de alimentación de voltaje de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 / Bobina de encendido 3 / Bobina de encendido 4 / Bobina de encendido 5 / Bobina de encendido 6 / Bobina de encendido 7 / Bobina de encendido 8 / Válvula de corte de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 14 | 30A | [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Relé 2 de alimentación de voltaje de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 / Bobina de encendido 3 / Bobina de encendido 4 / Bobina de encendido 5 / Bobina de encendido 6 / Bobina de encendido 7 / Bobina de encendido 8 / Válvula de corte de refrigerante Climatronic / Bomba del enfriador de EGR | |
| 15 | 5A | Unidad de control de la dirección asistida | |
| 16 | 15A | Termostato de refrigeración del motor controlado electrónicamente / Módulo de control de bujías de incandescencia / Relé de la bomba de aire secundaria / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de la bomba de refrigerante adicional / Relé de la bomba de aire secundaria 2 / Relé del circuito de refrigeración de la caja de cambios / Válvula solenoide de control de presión de sobrealimentación / Resistencia de calefacción de ventilación del cárter / Válvula solenoide 1 del filtro de carbón activo / Válvula de inyección de aire secundaria / Válvula solenoide de soporte de motor electrohidráulico izquierdo / Válvula solenoide de soporte de motor electrohidráulico derecho / Válvula de derivación del filtro de aire / Válvula de aletas del colector de admisión / Válvula de inyección de aire secundaria 2 / Válvula de conmutación del enfriador de EGR / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la culata / Actuador de control de temperatura del motor / Bomba de circulación de refrigerante / Bomba de refrigeración de aire de carga / Válvula de ventilación del cárter / Unidad de control del motor | |
| 17 | 15A | [solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Elemento calefaccionado de la sonda lambda 1 después del catalizador / Elemento calefaccionado de la sonda lambda 2 después del catalizador | |
| 17 | 20A | Elemento calefaccionado de la sonda lambda 1 después del catalizador / Elemento calefaccionado de la sonda lambda 2 después del catalizador |

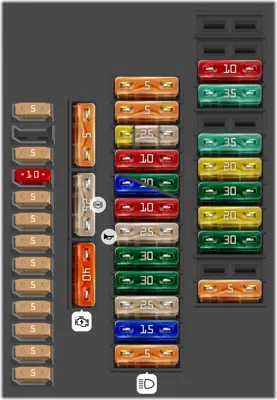

Caja de fusibles SC, debajo del revestimiento del tablero en el lado del conductor (hasta julio de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de dirección activa | |
| - | 5A | Panel de control del abridor de puerta de garaje / Unidad de control del abridor de puerta de garaje | |
| - | 10A | Unidad de control de asistencia de mantenimiento de carril | |
| - | 5A | Sensor de calidad del aire | |
| - | 5A | Unidad de control de alcance de faros / Unidad de control de alcance de faros / Unidad de control de faro derecho / Unidad de control de faros adaptativos y alcance de faros / Motor de control de alcance del faro izquierdo / Motor de control de alcance del faro derecho | |
| - | 5A | Unidad de control del faro izquierdo | |
| - | 5A | Unidad de control de la red de a bordo | |
| - | 5A | Unidad de control de control de crucero adaptativo | |
| - | 5A | Transmisor de posición del pedal del embrague / Unidad de control de sensores de la palanca selectora / Solenoide de bloqueo de la palanca selectora | |
| - | 5A | Resistencia de calefacción boquilla lavaparabrisas izquierda / Resistencia de calefacción boquilla lavaparabrisas derecha | |
| - | 5A | Sensor de presión y temperatura del refrigerante | |
| - | 5A | Conector de 18 pines | |
| - | 5A | Interruptor de luces de advertencia de peligro / Unidad de control de airbag / Unidad de control de reconocimiento de asiento ocupado / Lámpara indicadora de luces de advertencia de peligro | |
| - | 25A | Unidad de control ABS / Portafusibles 2 en caja de fusibles C / Portafusibles 1 en caja de fusibles D / Portafusibles 4 en caja de fusibles F | |
| - | 40A | Relé de arranque / Relé de arranque 2 / Caja de fusibles 1 con fusible 3 en caja de fusibles B / Caja de fusibles 1 con fusible 12 en caja de fusibles B | |
| - | 5A | Espejo interior electrocrómico | |
| - | 5A | Sensor de posición del pedal del embrague | |
| - | 20A | [solo para vehículos con motor diésel (sin J538)]: Bomba de elevación de combustible / Unidad de control de la bomba de combustible | |
| - | 25A | [solo para vehículos con motores de gasolina]: Bomba de elevación de combustible / Unidad de control de la bomba de combustible | |
| - | 25A | [solo para vehículos con motor diésel (con J538)]: Bomba de elevación de combustible / Unidad de control de la bomba de combustible | |
| - | 10A | Relé de la bomba de circulación | |
| - | 15A | [solo para autos con ventilación de asiento]: Unidad de control de la red de a bordo | |
| - | 30A | [solo para autos sin ventilación de asiento]: Unidad de control de la red de a bordo | |
| - | 10A | Unidad de control ABS [solo para vehículos con volante a la izquierda] | |
| - | 25A | Relé de bocina | |
| - | 30A | Puertas izquierdas | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 25A | Unidad de control ABS [solo para vehículos con volante a la izquierda] | |
| - | 15A | Puertas izquierdas | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| - | 35A | Unidad de control de dirección activa | |
| - | 35A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 5A | Sirena de alarma / Sensor de alarma |

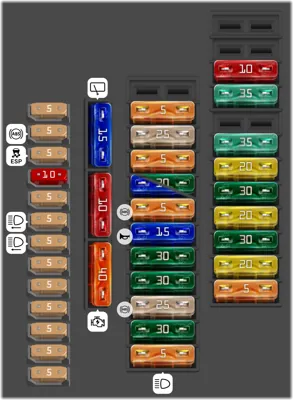

Caja de fusibles SC, debajo del revestimiento del tablero en el lado del conductor (desde agosto de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control de dirección activa | |
| - | 5A | Unidad de control ABS | |
| - | 5A | Interruptor de persiana de ventana trasera / Botón de desactivación de ASR y ESP / Botón de ayuda de estacionamiento / Panel de control de apertura de puerta de garaje / Botón de freno de estacionamiento electromecánico / Botón AUTO HOLD / Sensor de calidad del aire / Sensor de presión y temperatura del refrigerante / Unidad de control de apertura de puerta de garaje / Unidad de control de calefacción de asientos / Relé de espejo interior con atenuación automática / Espejo interior electrocrómico | |
| - | 10A | Unidad de control de asistente de mantenimiento de carril | |
| - | 5A | Unidad de control del Symposer | |
| - | 5A | Regulador de control de alcance de faros / Faro delantero izquierdo / Faro delantero derecho / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho | |
| - | 5A | Faro delantero izquierdo | |
| - | 5A | Unidad de control del sistema de control de nivel / Unidad de control de amortiguación controlada electrónicamente / Unidad de control de reconocimiento de remolque / Unidad de control central del sistema de conveniencia / Unidad de control de tracción total / Estabilizador de voltaje / Unidad de control del freno de estacionamiento electromecánico | |
| - | 5A | Unidad de control de control de crucero adaptativo | |
| - | 5A | Sensor de posición del pedal del embrague / Solenoide de bloqueo de la palanca selectora | |
| - | 5A | Unidad de control de asistente de cambio de carril / Unidad de control de asistente de cambio de carril 2 | |
| - | 5A | Unidad de control de la red de a bordo | |
| - | 5A | Unidad de control de airbag / Unidad de control de reconocimiento de asiento ocupado / Lámpara indicadora de airbag del pasajero delantero desactivado | |
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 10A | Suministro de energía para el bloque de fusibles 1 bloque de fusibles D | |
| - | 40A | Relé de arranque / Relé de arranque 2 / Suministro para caja de fusibles 1 fusible 3 en caja de fusibles B / Suministro para caja de fusibles 1 fusible 12 en caja de fusibles B / Caja de fusibles 1 fusible 15 en caja de fusibles B | |
| - | 5A | Interruptor de luz de freno | |
| - | 25A | Unidad de control de la bomba de combustible | |
| - | 5A | Emisor de posición del pedal del embrague / Emisor de presión para el sistema de dosificación de agente reductor / Unidad de control para el sistema de dosificación de agente reductor / Bomba de agente reductor / Elemento calefaccionado para la bomba de agente reductor | |
| - | 15A | [solo para autos sin ventilación de asientos]: Unidad de control de la red de a bordo / Unidad de control de ventilación del asiento delantero izquierdo | |
| - | 30A | [solo para autos con ventilación de asientos]: Unidad de control de la red de a bordo / Unidad de control de ventilación del asiento delantero izquierdo | |
| - | 5A | Unidad de control ABS | |
| - | 15A | Bocina de tono agudo / Bocina de tono grave / Relé de bocina | |
| - | 30A | Puerta delantera izquierda | |
| - | 30A | Unidad de control del motor del limpiaparabrisas | |
| - | 25A | Unidad de control ABS | |
| - | 30A | Puerta trasera izquierda | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Interruptor de ajuste de soporte lumbar del asiento del conductor / Interruptor de ajuste de soporte lumbar del asiento del pasajero delantero | |
| - | 35A | Unidad de control de dirección activa | |
| - | 35A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control de la persiana del techo solar | |
| - | 5A | Sensor de alarma / Sirena de alarma |
Caja de fusibles SD, debajo del revestimiento del tablero en el lado del pasajero delantero
| N° | A | Descripción | |
|---|---|---|---|
| - | Conector de enchufe, 46 pines, negro, conector de bus CAN del panel frontal | ||
| - | 5A | Unidad de control de la electrónica de la columna de dirección | |
| - | 5A | [válido hasta julio de 2011]: Botón de desactivación de ASR y ESP / Botón de activación de la ayuda de estacionamiento | |
| - | 5A | Conector, 16 pines, conector de diagnóstico | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Relé de calefacción de alta potencia | |
| - | 5A | Cambiador de CD / Cambiador de DVD / Conector de dispositivo de audio externo | |
| - | 5A | Módulo de interruptor de selección de perfil de conducción [válido hasta julio de 2011] | |
| - | 5A | [solo para autos con radio (CAN) y amplificador externo][solo para vehículos con MMI (MOST)]: Unidad de pantalla de información frontal y unidad operativa / Unidad de control de electrónica de información 1 / Radio/sintonizador de radio | |
| - | 20A | [solo para autos con radio chorus/concert/symphony con sistema acústico básico]: Unidad de pantalla de información frontal y unidad operativa / Unidad de control de electrónica de información 1 / Radio/sintonizador de radio | |
| - | 5A | Unidad de control para tablero de instrumentos | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Interruptor de autorización de acceso y arranque del motor | |
| - | 5A | Interruptor de luces | |
| - | 40A | Unidad de control del ventilador de aire de suministro | |
| - | 5A | Unidad de control para el bloqueo eléctrico de la columna de dirección | |
| - | 10A | Unidad de control de Climatronic | |
| - | 10A | Conector, 16 pines, conector de diagnóstico | |
| - | 5A | Unidad de control de la electrónica de la columna de dirección |
Caja de fusibles/relés SF, en el compartimento de equipaje detrás del revestimiento lateral derecho (hasta julio de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de calefacción de la luneta trasera [Sportback (5 puertas)] | ||
| - | Relé de aislamiento de radio, relé de radio [Coupe (2 puertas)][Sportback (5 puertas)][solo para vehículos especiales] | ||
| - | Relé de calefacción de la luneta trasera [Coupe (2 puertas)] | ||
| - | Relé de toma de corriente [Coupe (2 puertas)][Sportback (5 puertas)] | ||
| - | 40A | Relé de calefacción de la luneta trasera | |
| - | 10A | [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)] Unidad de control de ajuste del alerón trasero | |
| - | 15A | Unidad de control de detección de remolque | |
| - | 20A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control de reconocimiento de remolque | |
| - | 5A | Botón del freno de estacionamiento electromecánico | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Unidad de control del freno de estacionamiento electromecánico | |
| - | 30A | Unidad de control central para sistemas de confort | |
| - | 35A | Unidad de control de tracción total | |
| - | 30A | Unidad de control central para sistemas de confort | |
| - | 20A | Unidad de control central para sistemas de confort | |
| - | 5A | Unidad de control del sistema de diagnóstico de fugas del tanque de combustible | |
| - | 15A | Unidad de control de ventilación del asiento delantero derecho | |
| - | 40A | Unidad principal/sintonizador de radio / Transceptor de teléfono / Sintonizador de TV / Amplificador de teléfono móvil / Soporte de teléfono / Conector de 18 pines, negro | |
| - | 40A | Estabilizador de voltaje | |
| - | 30A | Inversor con toma de corriente, 12 V - 230 V | |
| - | 30A | Unidad de control del calefactor adicional | |
| - | 30A | Unidad de control del freno de estacionamiento electromecánico | |
| - | 30A | Interruptor de ajuste del asiento trasero izquierdo calefaccionado / Interruptor de ajuste del asiento trasero derecho calefaccionado | |
| - | 30A | Puertas derechas | |
| - | 5A | Receptor de señal de radio para calefactor independiente | |
| - | 15A | Puertas derechas | |
| - | 15A | Toma de corriente 12V 2 | |
| - | 15A | Toma de corriente 12 V / Inversor con toma de corriente, 12 V - 230 V | |
| - | 15A | Toma de corriente 12V 3 | |
| - | 15A | Encendedor de cigarrillos | |
| - | 5A | Conector de enchufe de 2 pines en el respaldo del asiento del conductor / Conector de enchufe de 2 pines en el respaldo del asiento del pasajero delantero | |
| - | 7.5A | Unidad de control de asistencia de estacionamiento | |
| - | 5A | Botón del freno de estacionamiento electromecánico | |
| - | 5A | Unidad de control de asistencia de cambio de carril 2 | |
| - | 5A | Interruptor de ajuste del asiento trasero izquierdo calefaccionado | |
| - | 5A | Unidad de control de amortiguación controlada electrónicamente / Unidad de control de reconocimiento de remolque / Unidad de control de tracción total / Estabilizador de voltaje / Unidad de control del freno de estacionamiento electromecánico | |
| - | 30A | Unidad de control del paquete de sonido digital / Unidad principal/sintonizador de radio | |
| - | 7.5A | Unidad de control del sistema de información electrónica 1 | |
| - | 5A | Unidad de control para sistema de navegación con unidad de CD / Radio/sintonizador de radio / Transceptor de teléfono / Sintonizador de TV / Amplificador de teléfono móvil / Soporte de teléfono / Conector de 18 pines, negro | |
| - | 5A | Unidad de control de cámara de visión trasera | |
| - | 5A | Amplificador de teléfono móvil |
Caja de fusibles/relés SF, en el compartimento de equipaje detrás del revestimiento del lado derecho (desde agosto de 2011)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de calefacción de la luneta trasera [Sportback (5 puertas)] | ||
| - | Relé de aislamiento de radio, relé de radio [Coupe (2 puertas)][Sportback (5 puertas)][solo para vehículos especiales] (hasta julio de 2011) | ||
| - | Relé para el sistema de dosificación de agente reductor [desde agosto de 2011] | ||
| - | Relé de calefacción de la luneta trasera [Coupe (2 puertas)] (hasta julio de 2011) | ||
| - | no utilizado [Sportback (5 puertas)] (hasta julio de 2011) | ||
| - | no utilizado (desde agosto de 2011) | ||
| - | no utilizado (hasta julio de 2011) | ||
| - | Relé de calefacción de la luneta trasera [Coupe (2 puertas)] (desde agosto de 2011) | ||
| - | no utilizado [Sportback (5 puertas)] (desde agosto de 2011) | ||
| - | Relé de toma de corriente [Coupe (2 puertas)][Sportback (5 puertas)] | ||
| - | 40A | Relé de calefacción de la luneta trasera | |
| - | 15A | Unidad de control de detección de remolque / Unidad de control de ajuste del alerón trasero | |
| - | 10A | Unidad de control de detección de remolque / Unidad de control de ajuste del alerón trasero | |
| - | 20A | Unidad de control de reconocimiento de remolque | |
| - | 20A | Unidad de control de reconocimiento de remolque | |
| - | 5A | Botón del freno de estacionamiento electromecánico | |
| - | 15A | Unidad de control del sistema de control de nivel / Unidad de control de amortiguación controlada electrónicamente | |
| - | 30A | Unidad de control del freno de estacionamiento electromecánico | |
| - | 30A | Unidad de control central para sistemas de confort | |
| - | 35A | Unidad de control de tracción total | |
| - | 30A | Unidad de control central para sistemas de confort | |
| - | 20A | Unidad de control central para sistemas de confort | |
| - | 5A | Unidad de control de interfaz del sistema de posicionamiento del vehículo / Unidad de control del sistema de diagnóstico de fugas del tanque de combustible | |
| - | 20A | Relé de toma de corriente / Encendedor de cigarrillos / Toma de 12 V / Inversor con toma, 12 V - 230 V / Toma de 12 V 2 / Toma de 12 V 3 | |
| - | 40A | Estabilizador de voltaje | |
| - | 30A | Estabilizador de voltaje / Unidad principal/sintonizador de radio / Unidad de control del sistema de sonido digital | |
| - | 25A | Inversor con toma, 12 V - 230 V | |
| - | 30A | Unidad de control del calefactor adicional | |
| - | 30A | Unidad de control del freno de estacionamiento electromecánico | |
| - | 30A | Interruptor de ajuste del asiento calefaccionado trasero izquierdo / Interruptor de ajuste del asiento calefaccionado trasero derecho | |
| - | 30A | Puerta delantera derecha | |
| - | 5A | Receptor de señal de radio para calefactor independiente | |
| - | 30A | Puerta trasera derecha | |
| - | 5A | Transceptor de teléfono / Amplificador de teléfono móvil / Soporte de teléfono | |
| - | 15A | Unidad de control de ventilación del asiento delantero derecho | |
| - | 5A | Relé del espejo retrovisor interior con atenuación automática [solo para vehículos con sistema start-stop] | |
| - | 30A | Alimentación del bloque de fusibles 2 desde el fusible 1 en el bloque de fusibles D hasta el fusible 4 en el bloque de fusibles D [solo para vehículos con sistema start-stop] | |
| - | 7.5A | Unidad de control del sistema de información electrónica 1 | |
| - | 5A | Unidad de control para lector de tarjetas con chip / Unidad principal/sintonizador de radio / Sintonizador de TV | |
| - | 5A | Unidad de control de la cámara de visión trasera | |
| - | 5A | Preparación para la instalación del sistema multimedia: / Conector de enchufe, 2 pines, en el respaldo del asiento del conductor -T2dy- / Conector de enchufe, 2 pines, en el respaldo del asiento del pasajero delantero -T2dz- | |
| - | 30A | Unidad de control para el sistema de dosificación de agente reductor | |
| - | 10A | Unidad de control para el sistema de dosificación de agente reductor |
