Caja de relés/fusibles SB, en la caja de conexiones de la caja de drenaje de agua en el lado del conductor

N°	A	Descripción
-		Unidad de control de bujías de incandescencia [solo para vehículos con motor diésel]
-		Relé de alimentación de componentes del motor [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros]
-		Relé de arranque [Nido 2.1]
-		Relé de arranque 2 [Nido 2.2]
-		Relé de la bomba de aire secundaria [solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros]
-		Relé de alimentación de corriente cl. 30 [solo para vehículos con motor diésel]
-		Relé de alimentación de corriente Motronic [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros]
-		Relé de la bomba de combustible
-		Relé de la bomba de combustible adicional
-		Relé de circulación continua de refrigerante [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 8 cilindros]
-		Relé de la bomba de refrigerante adicional [solo para vehículos con motor de gasolina de 6 cilindros]
-		Relé del servofreno
-		Relé del circuito de refrigeración de la caja de cambios [solo para vehículos con motor diésel]
-		Relé 2 de la bomba de aire secundaria [solo para vehículos con motor de gasolina de 8 cilindros]
-	60A	Fusible de cuchilla para bujías de incandescencia del motor [solo para vehículos con motor diésel de 4 cilindros]
-	80A	Fusible de cuchilla para bujías de incandescencia del motor [solo para vehículos con motor diésel de 6 cilindros]
-	50A	Fusible de la bomba de inyección de aire secundaria [solo para vehículos con motor de gasolina de 6 cilindros]
-	50A	Fusible 2 para la bomba de inyección de aire secundaria [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]
1	15A	Unidad de control de la transmisión automática / Unidad mecatrónica de la caja de cambios DSG
2	5A	Sensor de nivel y temperatura de aceite
3	5A	Unidad de control del motor
4	5A	Unidad de control del motor
5	5A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Medidor de masa de aire / Regulador de presión de combustible / Válvula de dosificación de combustible
5	10A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Medidor de masa de aire / Regulador de presión de combustible / Válvula de dosificación de combustible
6	15A	Unidad de control del motor / Inyector 2, cilindro 1 / Inyector 2, cilindro 2 / Inyector 2, cilindro 3 / Inyector 2, cilindro 4
7	10A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Actuador de control de elevación de válvula 1 / Actuador 2 / Actuador 3 / Actuador 4 / Actuador 5 / Actuador 6 / Actuador 7 / Actuador 8 / Válvula solenoide de limitación de presión de sobrealimentación / Válvula solenoide de cánister 1 / Válvula solenoide de soporte de motor electrohidráulico izquierdo / Válvula solenoide de soporte de motor electrohidráulico derecho / Válvula de ajuste del árbol de levas de admisión 1 / Válvula de ajuste del árbol de levas de admisión 2 / Válvula de mariposa de escape / Válvula de derivación del turbocompresor / Regulador de presión de combustible / Válvula de dosificación de combustible / Válvula de aletas de admisión / Válvula de ajuste del árbol de levas de escape 1 / Válvula de ajuste del árbol de levas de escape 2 / Válvula de cierre de refrigerante Climatronic / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la caja de cambios / Válvula de control de la boquilla de refrigeración del pistón / Bomba del radiador de recirculación de gases de escape
7	15A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]
8	5A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI EU 6)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx
8	10A	[solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI BIN 5)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx
8	15A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx
9	5A	Estabilizador de tensión / Unidad de control del motor
10	10A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 / Elemento calefaccionado de la sonda lambda 1 después del catalizador
10	15A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 / Elemento calefaccionado de la sonda lambda 1 después del catalizador
11	5A	Unidad de control del ventilador del radiador / Unidad de control del ventilador del radiador 2
12	5A	Unidad de control de la transmisión automática / Unidad mecatrónica de la caja de cambios DSG
14	5A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)]: Relé 2 de alimentación de tensión de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 / Bobina de encendido 3 / Bobina de encendido 4 / Bobina de encendido 5 / Bobina de encendido 6 / Bobina de encendido 7 / Bobina de encendido 8 / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR
14	20A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)]: Relé 2 de alimentación de tensión de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 / Bobina de encendido 3 / Bobina de encendido 4 / Bobina de encendido 5 / Bobina de encendido 6 / Bobina de encendido 7 / Bobina de encendido 8 / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR
14	30A	[solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]: Relé 2 de alimentación de tensión de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 / Bobina de encendido 3 / Bobina de encendido 4 / Bobina de encendido 5 / Bobina de encendido 6 / Bobina de encendido 7 / Bobina de encendido 8 / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR
15	5A	Unidad de control de la dirección asistida
16	15A	Termostato de refrigeración del motor controlado electrónicamente / Módulo de control de bujías de incandescencia / Relé de la bomba de aire secundaria / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de la bomba de refrigerante adicional / Relé de la bomba de aire secundaria 2 / Relé del circuito de refrigeración de la caja de cambios / Válvula solenoide de control de presión de sobrealimentación / Resistencia de calefacción de ventilación del cárter / Válvula solenoide 1 del filtro de carbón activado / Válvula de inyección de aire secundaria / Válvula solenoide de soporte de motor electrohidráulico izquierdo / Válvula solenoide de soporte de motor electrohidráulico derecho / Válvula de derivación del filtro de aire / Válvula de aletas del colector de admisión / Válvula de inyección de aire secundaria 2 / Válvula de conmutación del enfriador de EGR / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la culata / Actuador de control de temperatura del motor / Bomba de circulación de refrigerante / Bomba de refrigeración del aire de carga / Válvula de ventilación del cárter / Unidad de control del motor
17	15A	[solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Elemento calefaccionado de la sonda lambda 1 después del catalizador / Elemento calefaccionado de la sonda lambda 2 después del catalizador
17	20A	Elemento calefaccionado de la sonda lambda 1 después del catalizador / Elemento calefaccionado de la sonda lambda 2 después del catalizador

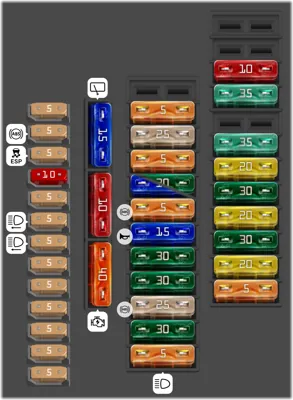

Caja de fusibles SC, debajo del revestimiento del tablero en el lado del conductor

N°	A	Descripción
-	5A	Unidad de control de dirección activa
-	5A	Unidad de control ABS
-	5A	Interruptor de persiana de ventana trasera / Botón de desactivación de ASR y ESP / Botón de ayuda de estacionamiento / Panel de control de apertura de puerta de garaje / Botón de freno de estacionamiento electromecánico / Botón AUTO HOLD / Sensor de calidad del aire / Sensor de presión y temperatura del refrigerante / Unidad de control de apertura de puerta de garaje / Unidad de control de calefacción de asientos / Relé de espejo interior con atenuación automática / Espejo interior electrocrómico
-	10A	Unidad de control de asistencia de mantenimiento de carril
-	5A	Unidad de control del Symposer
-	5A	Regulador de control de alcance de faros / Faro delantero izquierdo / Faro delantero derecho / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho
-	5A	Faro delantero izquierdo
-	5A	Unidad de control del sistema de control de nivel / Unidad de control de amortiguación controlada electrónicamente / Unidad de control de reconocimiento de remolque / Unidad de control central del sistema de confort / Unidad de control de tracción total / Estabilizador de voltaje / Unidad de control del freno de estacionamiento electromecánico
-	5A	Unidad de control de control de crucero adaptativo
-	5A	Sensor de posición del pedal del embrague / Solenoide de bloqueo de la palanca selectora
-	5A	Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2
-	5A	Unidad de control de la red de a bordo
-	5A	Unidad de control de airbag / Unidad de control de reconocimiento de asiento ocupado / Luz indicadora de airbag del pasajero delantero desactivado
-	15A	Motor del limpiaparabrisas trasero
-	10A	Suministro de energía para el bloque de fusibles 1 bloque de fusibles D
-	40A	Relé de arranque / Relé de arranque 2 / Suministro para caja de fusibles 1 fusible 3 en caja de fusibles B / Suministro para caja de fusibles 1 fusible 12 en caja de fusibles B / Caja de fusibles 1 fusible 15 en caja de fusibles B
-	5A	Interruptor de luz de freno
-	25A	Unidad de control de la bomba de combustible
-	5A	Emisor de posición del pedal del embrague / Emisor de presión para el sistema de dosificación del agente reductor / Unidad de control para el sistema de dosificación del agente reductor / Bomba de agente reductor / Elemento calefaccionado para la bomba de agente reductor
-	15A	[solo para autos sin ventilación de asientos]: Unidad de control de la red de a bordo / Unidad de control de ventilación del asiento delantero izquierdo
-	30A	[solo para autos con ventilación de asientos]: Unidad de control de la red de a bordo / Unidad de control de ventilación del asiento delantero izquierdo
-	5A	Unidad de control ABS
-	15A	Bocina de tono agudo / Bocina de tono grave / Relé de bocina
-	30A	Puerta delantera izquierda
-	30A	Unidad de control del motor del limpiaparabrisas
-	25A	Unidad de control ABS
-	30A	Puerta trasera izquierda
-	5A	Sensor de lluvia y luz
-	10A	Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero
-	35A	Unidad de control de dirección activa
-	35A	Unidad de control de la red de a bordo
-	20A	Unidad de control de la red de a bordo
-	30A	Unidad de control de la red de a bordo
-	20A	Unidad de control del techo corredizo
-	30A	Unidad de control de la red de a bordo
-	20A	Unidad de control de la persiana del techo solar
-	5A	Sensor de alarma / Sirena de alarma

Caja de fusibles SD, debajo del revestimiento del tablero en el lado del pasajero delantero

N°	A	Descripción
-		Conector de enchufe, 46 pines, negro, conector de bus CAN del panel frontal
-	5A	Unidad de control electrónica de la columna de dirección
-	5A	Conector, 16 pines, conector de diagnóstico
-	5A	Interfaz de diagnóstico de bus de datos
-	5A	Relé de calefacción de alta potencia
-	5A	Cambiador de CD / Cambiador de DVD / Conector de dispositivo de audio externo
-	5A	[solo para autos con radio (CAN) y amplificador externo][solo para vehículos con MMI (MOST)]: Unidad de pantalla de operación e información frontal / Unidad de control de electrónica de información 1 / Radio/sintonizador de radio
-	20A	[solo para autos con radio chorus/concert/symphony con sistema acústico básico]: Unidad de pantalla de operación e información frontal / Unidad de control de electrónica de información 1 / Radio/sintonizador de radio
-	5A	Unidad de control para tablero de instrumentos
-	5A	Interfaz de diagnóstico de bus de datos
-	5A	Interruptor de autorización de acceso y arranque del motor
-	5A	Interruptor de luces
-	40A	Unidad de control del ventilador de aire de suministro
-	5A	Unidad de control para el bloqueo eléctrico de la columna de dirección
-	10A	Unidad de control de Climatronic
-	10A	Conector, 16 pines, conector de diagnóstico
-	5A	Unidad de control electrónica de la columna de dirección

Caja de fusibles/relés SF, en el compartimento de equipaje detrás del revestimiento del lado derecho

N°	A	Descripción
-		Relé de calefacción de la luneta trasera [Sportback (5 puertas)]
-		Relé para el sistema de dosificación de agente reductor
-		Relé de calefacción de la luneta trasera [Coupe (2 puertas)]
-		Relé de toma de corriente
-	40A	Relé de calefacción de la luneta trasera
-	15A	Unidad de control de detección de remolque / Unidad de control de ajuste del alerón trasero
-	10A	Unidad de control de detección de remolque / Unidad de control de ajuste del alerón trasero
-	20A	Unidad de control de reconocimiento de remolque
-	20A	Unidad de control de reconocimiento de remolque
-	5A	Botón del freno de estacionamiento electromecánico
-	15A	Unidad de control del sistema de control de nivel / Unidad de control de amortiguación controlada electrónicamente
-	30A	Unidad de control del freno de estacionamiento electromecánico
-	30A	Unidad de control central para sistemas de confort
-	35A	Unidad de control de tracción total
-	30A	Unidad de control central para sistemas de confort
-	20A	Unidad de control central para sistemas de confort
-	5A	Unidad de control de interfaz del sistema de posicionamiento del vehículo / Unidad de control del sistema de diagnóstico de fugas del tanque de combustible
-	20A	Relé de toma de corriente / Encendedor de cigarrillos / Toma de 12 V / Inversor con toma de corriente, 12 V - 230 V / Toma de 12 V 2 / Toma de 12 V 3
-	40A	Estabilizador de voltaje
-	30A	Estabilizador de voltaje / Unidad principal/sintonizador de radio / Unidad de control del sistema de sonido digital
-	25A	Inversor con toma de corriente, 12 V - 230 V
-	30A	Unidad de control del calefactor adicional
-	30A	Unidad de control del freno de estacionamiento electromecánico
-	30A	Interruptor de ajuste del asiento trasero izquierdo calefaccionado / Interruptor de ajuste del asiento trasero derecho calefaccionado
-	30A	Puerta delantera derecha
-	5A	Receptor de señal de radio para calefactor independiente
-	30A	Puerta trasera derecha
-	5A	Transceptor de teléfono / Amplificador de teléfono móvil / Soporte para teléfono
-	15A	Unidad de control de ventilación del asiento delantero derecho
-	5A	Relé del espejo retrovisor interior con atenuación automática [solo para vehículos con sistema start-stop]
-	30A	Alimentación del bloque de fusibles 2 desde el fusible 1 en el bloque de fusibles D hasta el fusible 4 en el bloque de fusibles D [solo para vehículos con sistema start-stop]
-	7.5A	Unidad de control del sistema de información electrónica 1
-	5A	Unidad de control para lector de tarjetas con chip / Unidad principal/sintonizador de radio / Sintonizador de TV
-	5A	Unidad de control de la cámara de reversa
-	5A	Preparación para la instalación del sistema multimedia: / Conector de enchufe, 2 pines, en el respaldo del asiento del conductor -T2dy- / Conector de enchufe, 2 pines, en el respaldo del asiento del pasajero delantero -T2dz-
-	30A	Unidad de control para el sistema de dosificación de agente reductor
-	10A	Unidad de control para el sistema de dosificación de agente reductor
