Caja de relés/fusibles SB, en la caja de conexiones de la caja de drenaje de agua en el lado del conductor

N°	A	Descripción
-		Unidad de control de bujías de incandescencia [solo para vehículos con motor diésel]
-		Relé de alimentación de componentes del motor [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros]
-		Relé de arranque [Nido 2.1]
-		Relé de arranque 2 [Nido 2.2]
-		Relé de la bomba de aire secundario [solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros]
-		Relé de alimentación cl. 30 [solo para vehículos con motor diésel]
-		Relé de alimentación Motronic [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 8 cilindros]
-		Relé de la bomba de combustible
-		Relé de la bomba de combustible adicional
-		Relé de circulación continua de refrigerante [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 8 cilindros]
-		Relé de la bomba de refrigerante adicional [solo para vehículos con motor de gasolina de 6 cilindros]
-		Relé del servofreno
-		Relé del circuito de refrigeración de la caja de cambios [solo para vehículos con motor diésel]
-		Relé 2 de la bomba de aire secundario [solo para vehículos con motor de gasolina de 8 cilindros]
-	60A	Fusible de lámina para bujías de incandescencia del motor [solo para vehículos con motor diésel de 4 cilindros]
-	80A	Fusible de lámina para bujías de incandescencia del motor [solo para vehículos con motor diésel de 6 cilindros]
-	50A	Fusible de la bomba de inyección de aire secundario [solo para vehículos con motor de gasolina de 6 cilindros]
-	50A	Fusible 2 para la bomba de inyección de aire secundario [solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]
1	15A	Unidad de control de transmisión automática / Unidad mecatrónica de la caja de cambios DSG
2	5A	Sensor de nivel y temperatura de aceite
3	5A	Unidad de control del motor
4	5A	Unidad de control del motor
5	5A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Medidor de masa de aire / Regulador de presión de combustible / Válvula dosificadora de combustible
5	10A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)]: Medidor de masa de aire / Regulador de presión de combustible / Válvula dosificadora de combustible
5	7.5A	[solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]; Medidor de masa de aire / Regulador de presión de combustible / Válvula dosificadora de combustible / Embrague electromagnético del compresor
6	15A	Unidad de control del motor / Inyector 2, cilindro 1 / Inyector 2, cilindro 2 / Inyector 2, cilindro 3 / Inyector 2, cilindro 4; [solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Válvula solenoide 1 del filtro de carbón activado / Válvula de entrada de aire secundario / Válvula reguladora de presión de aceite / Actuador de control de temperatura del motor / Válvula del enfriador de aceite / regulador de presión de aire 2
7	10A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Actuador de control de elevación de válvula 1 / actuador 2 / actuador 3 / actuador 4 / actuador 5 / actuador 6 / actuador 7 / actuador 8 / Válvula solenoide de limitación de presión de sobrealimentación / Válvula solenoide del depósito / Válvula solenoide del soporte electrohidráulico izquierdo del motor / Válvula solenoide del soporte electrohidráulico derecho del motor / Válvula 1 de ajuste del árbol de levas de admisión / Válvula 2 de ajuste del árbol de levas de admisión / Válvula de mariposa de escape / Válvula de derivación del turbocompresor / Regulador de presión de combustible / Válvula dosificadora de combustible / Válvula de mariposas de admisión / Válvula 1 del ajustador del árbol de levas de escape / Válvula 2 del ajustador del árbol de levas de escape / Válvula de cierre de refrigerante Climatronic / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la caja de cambios / Válvula de control de la boquilla de refrigeración del pistón / Bomba del radiador de recirculación de gases de escape
7	15A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)]
8	5A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI EU 6)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx
8	7.5A	[solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx / Válvula solenoide del soporte electrohidráulico izquierdo del motor / Válvula solenoide del soporte electrohidráulico derecho del motor / Relé de la bomba de aire secundario / Bomba de refrigeración de aire
8	10A	[solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI BIN 5)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx
8	15A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)]: Sensor de NOx 2 / Unidad de control del sensor de NOx 2 / Relé del servofreno / Sensor de NOx / Sensor de partículas de hollín / Unidad de control del sensor de NOx
9	5A	Estabilizador de voltaje / Unidad de control del motor
10	10A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico
10	15A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Elemento calefaccionado de la sonda lambda / Elemento calefaccionado de la sonda lambda 2 / Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico
11	5A	Unidad de control del ventilador del radiador / Unidad de control del ventilador del radiador 2
12	5A	Unidad de control de transmisión automática / Unidad mecatrónica de la caja de cambios DSG
13	15A	[solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Inyector 2 cilindro 1 / Inyector 2 cilindro 2 / Inyector 2 cilindro 3 / Inyector 2 cilindro 4 / Inyector 2 cilindro 5 / Inyector 2 cilindro 6
14	5A	[solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)]: Relé 2 de alimentación de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR
14	20A	[solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 2)][solo para vehículos con motor de gasolina de 4 cilindros (1.8 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI)]: Relé 2 de alimentación de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR
14	30A	[solo para vehículos con motor de gasolina de 8 cilindros (solo para RS 5)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Relé 2 de alimentación de componentes del motor / Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida / Bobina de encendido 7 con etapa de salida / Bobina de encendido 8 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador de EGR
15	5A	Unidad de control de la dirección asistida
15	20A	[solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Calentador de la sonda lambda / Calentador de la sonda lambda 2
16	15A	Termostato de refrigeración del motor controlado electrónicamente / Módulo de control de bujías de incandescencia / Relé de la bomba de aire secundario / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de la bomba de refrigerante adicional / Relé 2 de la bomba de aire secundario / Relé del circuito de refrigeración de la caja de cambios / Válvula solenoide de control de presión de sobrealimentación / Resistencia calefaccionada de ventilación del cárter / Válvula solenoide 1 del filtro de carbón activado / Válvula de inyección de aire secundario / Válvula solenoide del soporte electrohidráulico izquierdo del motor / Válvula solenoide del soporte electrohidráulico derecho del motor / Válvula de derivación del filtro de aire / Válvula de mariposas del colector de admisión / Válvula de inyección de aire secundario 2 / Válvula de conmutación del enfriador de EGR / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la culata / Actuador de control de temperatura del motor / Bomba de circulación de refrigerante / Bomba de refrigeración de aire de carga / Válvula de ventilación del cárter / Unidad de control del motor
16	25A	[solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Termostato de refrigeración del motor controlado electrónicamente / Módulo de control de bujías de incandescencia / Relé de la bomba de aire secundario / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de la bomba de refrigerante adicional / Relé 2 de la bomba de aire secundario / Relé del circuito de refrigeración de la caja de cambios / Válvula solenoide de control de presión de sobrealimentación / Resistencia calefaccionada de ventilación del cárter / Válvula solenoide 1 del filtro de carbón activado / Válvula de inyección de aire secundario / Válvula solenoide del soporte electrohidráulico izquierdo del motor / Válvula solenoide del soporte electrohidráulico derecho del motor / Válvula de derivación del filtro de aire / Válvula de mariposas del colector de admisión / Válvula de inyección de aire secundario 2 / Válvula de conmutación del enfriador de EGR / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la culata / Actuador de control de temperatura del motor / Bomba de circulación de refrigerante / Bomba de refrigeración de aire de carga / Válvula de ventilación del cárter / Unidad de control del motor
17	15A	[solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico / Elemento calefaccionado de la sonda lambda 2 después del convertidor catalítico
17	20A	Elemento calefaccionado de la sonda lambda 1 después del convertidor catalítico / Elemento calefaccionado de la sonda lambda 2 después del convertidor catalítico

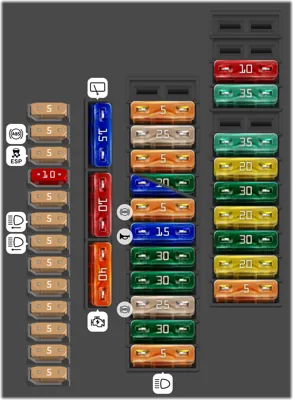

Caja de fusibles SC, debajo del revestimiento del tablero en el lado del conductor

N°	A	Descripción
-	5A	Unidad de control de dirección activa
-	5A	Unidad de control ABS
-	5A	Interruptor de persiana enrollable de la luneta trasera / Botón de desactivación de ASR y ESP / Botón de ayuda al aparcamiento / Panel de control del abridor de la puerta del garaje / Botón del freno de estacionamiento electromecánico / Botón AUTO HOLD / Sensor de calidad del aire / Sensor de presión y temperatura del refrigerante / Unidad de control del abridor de la puerta del garaje / Unidad de control de la calefacción de los asientos / Relé del espejo interior con atenuación automática / Espejo interior electrocrómico
-	10A	Unidad de control de asistencia de mantenimiento de carril
-	5A	Unidad de control del Symposer
-	5A	Regulador de control de alcance de faros / Faro delantero izquierdo / Faro delantero derecho / Motor actuador de control de alcance del faro izquierdo / Motor actuador de control de alcance del faro derecho
-	5A	Faro delantero izquierdo
-	5A	Unidad de control del sistema de control de nivel / Unidad de control de amortiguación controlada electrónicamente / Unidad de control de reconocimiento de remolque / Unidad de control central del sistema de confort / Unidad de control de tracción total / Estabilizador de voltaje / Unidad de control del freno de estacionamiento electromecánico
-	5A	Unidad de control de control de crucero adaptativo
-	5A	Sensor de posición del pedal del embrague / Solenoide de bloqueo de la palanca selectora
-	5A	Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2
-	5A	Unidad de control de suministro de energía a bordo
-	5A	Unidad de control de airbag / Unidad de control de reconocimiento de asiento ocupado / Lámpara indicadora de airbag del pasajero delantero desactivado
-	15A	Motor del limpiaparabrisas trasero
-	10A	Suministro de energía para el bloque de fusibles 1 bloque de fusibles D
-	40A	Relé de arranque / Relé de arranque 2 / Suministro para caja de fusibles 1 fusible 3 en caja de fusibles B / Suministro para caja de fusibles 1 fusible 12 en caja de fusibles B / Caja de fusibles 1 fusible 15 en caja de fusibles B
-	5A	Interruptor de luz de freno
-	25A	Unidad de control de la bomba de combustible
-	5A	Emisor de posición del pedal del embrague / Emisor de presión para el sistema de dosificación del agente reductor / Unidad de control para el sistema de dosificación del agente reductor / Bomba de agente reductor / Elemento calefaccionado para la bomba de agente reductor
-	15A	[solo para autos sin ventilación de asientos]: Unidad de control de suministro de energía a bordo / Unidad de control de ventilación del asiento delantero izquierdo
-	30A	[solo para autos con ventilación de asientos]: Unidad de control de suministro de energía a bordo / Unidad de control de ventilación del asiento delantero izquierdo
-	5A	Unidad de control ABS
-	15A	Bocina de tono alto / Bocina de tono bajo / Relé de bocina
-	30A	Puerta delantera izquierda
-	30A	Unidad de control del motor del limpiaparabrisas
-	25A	Unidad de control ABS
-	30A	Puerta trasera izquierda
-	5A	Sensor de lluvia y luz
-	10A	Interruptor de ajuste del soporte lumbar del asiento del conductor / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero
-	35A	Unidad de control de dirección activa
-	35A	Unidad de control de suministro de energía a bordo
-	20A	Unidad de control de suministro de energía a bordo
-	30A	Unidad de control de suministro de energía a bordo
-	20A	Unidad de control del techo corredizo
-	30A	Unidad de control de suministro de energía a bordo
-	20A	Unidad de control de la persiana enrollable del techo solar
-	5A	Sensor de alarma / Sirena de alarma

Caja de fusibles SD, debajo del revestimiento del tablero en el lado del pasajero delantero

N°	A	Descripción
-		Conector de enchufe, 46 pines, negro, conector de bus CAN del panel frontal
-	5A	Unidad de control electrónico de la columna de dirección
-	5A	Conector, 16 pines, conector de diagnóstico
-	5A	Interfaz de diagnóstico de bus de datos
-	5A	Relé de calefacción de alta potencia
-	5A	Cambiador de CD / Cambiador de DVD / Conector de dispositivo de audio externo
-	5A	[solo para autos con radio (CAN) y amplificador externo][solo para vehículos con MMI (MOST)]: Unidad de visualización de información frontal y unidad de operación / Unidad de control de electrónica de información 1 / Radio/sintonizador de radio
-	20A	[solo para autos con radio chorus/concert/symphony con sistema acústico básico]: Unidad de visualización de información frontal y unidad de operación / Unidad de control de electrónica de información 1 / Radio/sintonizador de radio
-	5A	Unidad de control para el tablero de instrumentos
-	5A	Interfaz de diagnóstico de bus de datos
-	5A	Interruptor de autorización de acceso y arranque del motor
-	5A	Interruptor de luces
-	40A	Unidad de control del ventilador de aire de suministro
-	5A	Unidad de control para el bloqueo eléctrico de la columna de dirección
-	10A	Unidad de control de Climatronic
-	10A	Conector, 16 pines, conector de diagnóstico
-	5A	Unidad de control electrónico de la columna de dirección

Caja de fusibles/relés SF, en el compartimento de equipaje detrás del revestimiento del lado derecho

N°	A	Descripción
-		Relé de calefacción de la luneta trasera [Sportback (5 puertas)]
-		Relé para el sistema de dosificación de agente reductor
-		Relé de calefacción de la luneta trasera [Coupe (2 puertas)]
-		Relé de toma de corriente
-	40A	Relé de calefacción de la luneta trasera
-	15A	Unidad de control de detección de remolque / Unidad de control de ajuste del alerón trasero
-	10A	Unidad de control de detección de remolque / Unidad de control de ajuste del alerón trasero
-	20A	Unidad de control de reconocimiento de remolque
-	20A	Unidad de control de reconocimiento de remolque
-	5A	Botón del freno de estacionamiento electromecánico
-	15A	Unidad de control del sistema de control de nivel / Unidad de control de amortiguación controlada electrónicamente
-	30A	Unidad de control del freno de estacionamiento electromecánico
-	30A	Unidad de control central para sistemas de confort
-	35A	Unidad de control de tracción total
-	30A	Unidad de control central para sistemas de confort
-	20A	Unidad de control central para sistemas de confort
-	5A	Unidad de control de interfaz del sistema de posicionamiento del vehículo / Unidad de control del sistema de diagnóstico de fugas del tanque de combustible
-	20A	Relé de toma de corriente / Encendedor de cigarrillos / Toma de 12 V / Inversor con toma de corriente, 12 V - 230 V / Toma de 12 V 2 / Toma de 12 V 3
-	40A	Estabilizador de voltaje
-	30A	Estabilizador de voltaje / Unidad principal/sintonizador de radio / Unidad de control del sistema de sonido digital
-	25A	Inversor con toma de corriente, 12 V - 230 V
-	30A	Unidad de control del calefactor adicional
-	30A	Unidad de control del freno de estacionamiento electromecánico
-	30A	Interruptor de ajuste del asiento trasero izquierdo calefaccionado / Interruptor de ajuste del asiento trasero derecho calefaccionado
-	30A	Puerta delantera derecha
-	5A	Receptor de señal de radio para calefactor independiente
-	30A	Puerta trasera derecha
-	5A	Transceptor de teléfono / Amplificador de teléfono móvil / Soporte para teléfono
-	15A	Unidad de control de ventilación del asiento delantero derecho
-	5A	Relé del espejo retrovisor interior con atenuación automática [solo para vehículos con sistema start-stop]
-	30A	Alimentación del bloque de fusibles 2 desde el fusible 1 en el bloque de fusibles D al fusible 4 en el bloque de fusibles D [solo para vehículos con sistema start-stop]
-	7.5A	Unidad de control del sistema de información electrónica 1
-	5A	Unidad de control para lector de tarjetas con chip / Unidad principal/sintonizador de radio / Sintonizador de TV
-	5A	Unidad de control de la cámara de reversa
-	5A	Preparación para la instalación del sistema multimedia: / Conector de enchufe de 2 pines en el respaldo del asiento del conductor -T2dy- / Conector de enchufe de 2 pines en el respaldo del asiento del pasajero delantero -T2dz-
-	30A	Unidad de control para el sistema de dosificación de agente reductor
-	10A	Unidad de control para el sistema de dosificación de agente reductor
