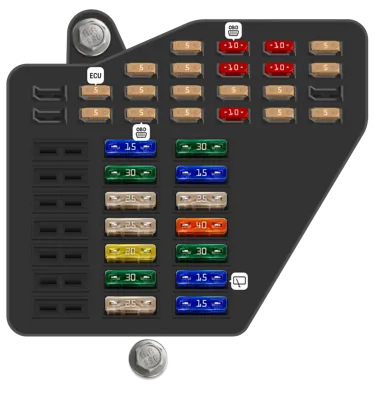

Lado izquierdo del panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 3 | 5A | Unidad de control Simos / Unidad de control del sistema de inyección directa diésel / Unidad de control del motor | |
| 4 | 5A | Sensor de nivel y temperatura del aceite | |
| 5 | 5A | Sensor de calidad del aire / Sensor de presión y temperatura del refrigerante | |
| 6 | 5A | Unidad de control ABS / Sensor de posición del embrague | |
| 7 | 5A | Conector de diagnóstico | |
| 8 | 5A | Unidad de control de operación de la puerta del garaje | |
| 9 | 5A | Espejo interior antideslumbrante automático | |
| 10 | 5A | Unidad de control de control de crucero adaptativo | |
| 11 | 5A | Receptor de control remoto para calefacción auxiliar | |
| 12 | 10A | Conector de diagnóstico | |
| 13 | 10A | Unidad de control de la electrónica de la columna de dirección | |
| 14 | 5A | Interruptor de la luz de freno | |
| 15 | 10A | Unidad de control en el inserto del panel de instrumentos | |
| 16 | 10A | Unidad transmisora y receptora de teléfono | |
| 17 | 10A | Unidad de control ABS | |
| 18 | 5A | Faro izquierdo y derecho con luces de giro | |
| 19 | 5A | Sensor detector de lluvia y luz | |
| 20 | 5A | Elemento calefactor del chorro del limpiaparabrisas izquierdo / Elemento calefactor del chorro del limpiaparabrisas derecho | |
| 21 | 5A | Amplificador de antena | |
| 23 | 5A | Unidad de control del freno de estacionamiento y de mano eléctrico | |
| 31 | 15A | Interruptor de luces de reversa / Medidor de masa de aire / Unidad de control de la caja de cambios automática | |
| 32 | 30A | Unidad de control de la fuente de alimentación a bordo | |
| 33 | 25A | Unidad de control de la fuente de alimentación a bordo | |
| 34 | 25A | Unidad de control de la fuente de alimentación a bordo | |
| 35 | 20A | Unidad de control de la calefacción auxiliar | |
| 36 | 30A | Relé del sistema de lavado de faros | |
| 37 | 25A | Unidad de control ABS | |
| 38 | 30A | Unidad de control del motor del limpiaparabrisas | |
| 39 | 15A | Unidad de control de la puerta del conductor / Unidad de control de la puerta trasera izquierda | |
| 40 | 25A | Relé de la bocina de doble tono / Bocina de tono agudo / Bocina de tono grave | |
| 41 | 40A | Unidad de control del soplador de aire fresco | |
| 42 | 30A | Interruptor de autorización de entrada y arranque / Unidad de control de autorización de entrada y arranque | |
| 43 | 15A | Motor del limpiaparabrisas trasero | |
| 44 | 15A | Unidad lectora de antena para sistema de entrada sin llave [hasta octubre de 2005] / Motor del regulador de la ventanilla trasera izquierda [a partir de noviembre de 2005] / Motor del regulador de la ventanilla del lado del conductor [a partir de noviembre de 2005] |
Panel de fusibles SF, a la derecha en el maletero
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la luneta trasera calefaccionada | ||
| - | Relé de la bomba de combustible para el calefactor auxiliar | ||
| - | Relé de bloqueo | ||
| 1 | 20A | Relé de la bomba de combustible para el calefactor auxiliar | |
| 3 | 30A | Unidad de control del freno de estacionamiento eléctrico y de mano | |
| 4 | 30A | Unidad de control del freno de estacionamiento eléctrico y de mano | |
| 5 | 20A | Toma de 12 V | |
| 6 | 5A | Unidad de control de gestión de energía | |
| 7 | 20A | Unidad de control central del sistema de confort | |
| 8 | 5A | Unidad de control del sistema antirrobo y de inclinación | |
| 9 | 30A | Unidad de control central del sistema de confort | |
| 10 | 35A | Motor del elevalunas trasero derecho / Motor del elevalunas del lado del pasajero delantero | |
| 11 | 10A | Unidad de control de la ayuda al estacionamiento | |
| 11 | 20A | Encendedor [solo para vehículos con volante a la derecha] | |
| 12 | 20A | Encendedor trasero | |
| 14 | 30A | Unidad de control del portón trasero | |
| 15 | 30A | Unidad de control del portón trasero 2 | |
| 16 | 20A | Unidad de control de cierre asistido | |
| 17 | 5A | Radio | |
| 18 | 5A | Sintonizador de TV | |
| 19 | 5A | Unidad de control del sistema de navegación con unidad de CD | |
| 20 | 30A | Unidad de control del paquete de sonido digital | |
| 21 | 5A | Radio digital | |
| 22 | 15A | Unidad de control del detector de remolque | |
| 23 | 15A | Unidad de control del detector de remolque | |
| 24 | 15A | Unidad de control del detector de remolque |

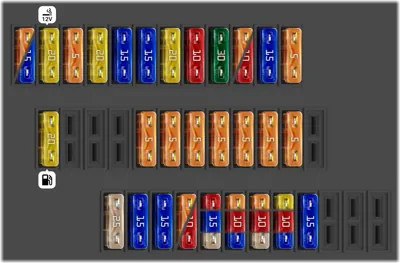

Caja de fusibles del panel de instrumentos derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Reproductor multimedia posición 1, Reproductor multimedia posición 2 | |
| - | 15A | Unidad de control de la suspensión adaptativa | |
| - | 5A | Unidad de control de la pantalla de información y unidad operativa delantera | |
| - | 10A | Unidad de control de la pantalla de información y unidad operativa delantera | |
| - | 30A | Unidad de control Climatronic | |
| - | 10A | Unidad de control Climatronic | |
| - | 20A | Unidad de control de ajuste del techo corredizo deslizante | |
| - | 15A | Unidad de control de la puerta del pasajero delantero / Unidad de control de la puerta trasera derecha | |
| - | 15A | Unidad de control de suministro a bordo 2 | |
| - | 20A | Toma de 12 V | |
| - | 5A | Unidad de control del monitor de presión de neumáticos | |
| - | 20A | Encendedor de cigarrillos | |
| - | 5A | Antena de datos de tráfico [Hasta octubre de 2005] | |
| - | 15A | Unidad lectora de antena para sistema de entrada sin llave [Desde noviembre de 2005] | |
| - | 5A | Interruptor del asiento trasero izquierdo calefaccionado con regulador, Interruptor del asiento trasero derecho calefaccionado con regulador | |
| - | 5A | Unidad de control del airbag, Lámpara de advertencia de airbag lateral del pasajero delantero desactivado | |
| - | 5A | Control de alcance de los faros, unidad de control | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | Unidad de control de la ayuda al estacionamiento | |
| - | 5A | Unidad de control de los sensores de la palanca selectora | |
| - | 5A | Unidad de control de la suspensión adaptativa | |
| - | 20A | Bomba de combustible [BMK, BNG, BPP], Bomba de combustible [BBJ, BAT], Unidad de control de la bomba de combustible [AUK] | |
| - | 15A | Conector de pines para equipo opcional | |
| - | 20A | Toma de 12 V | |
| - | 10A | Toma de 12 V 3 | |
| - | 15A | Conector de pines para equipo opcional | |
| - | 5A | Taxímetro | |
| - | 10A | Tacógrafo | |
| - | 25A | Unidad de control de alarma de peligro personal | |
| - | 5A | Unidad de control de vehículos especiales | |
| - | 10A | Radio bidireccional | |
| - | 15A | Conector de pines para equipo opcional | |
| - | 10A | Unidad de control de vehículos especiales | |
| - | 15A | Unidad de control de vehículos especiales | |
| - | 25A | Unidad de control de vehículos especiales | |
| - | 5A | Taxímetro | |
| - | 10A | Tacógrafo, Unidad de control de vehículos especiales, Unidad de control de la unidad operativa del sistema de señalización | |
| - | 15A | Unidad de control de la unidad operativa del sistema de señalización | |
| - | 15A | Unidad de control de la unidad operativa del sistema de señalización | |
| - | 25A | Unidad de control de la unidad operativa del sistema de señalización |
