Audi A6 / Fusibles 2012

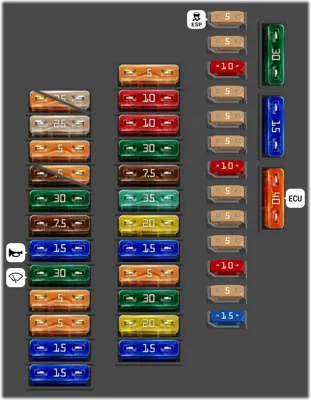

Fusibles (SB), a la izquierda en el panel del tablero

Fusibles (SB), a la izquierda en el panel del tablero
N°ADescripción
- 5A Botón TCS y ESP / Unidad de control del sistema de mejora de la calidad del aire / Unidad de control de la dirección asistida / Unidad de control de la calefacción del asiento / Unidad de control del detector de remolque / Botón del freno de estacionamiento electromecánico / Lámpara de advertencia de airbag del pasajero delantero desactivado
- 5A Relé del espejo interior antideslumbrante automático / Espejo interior antideslumbrante automático
- 10A Unidad de control del generador de sonido del motor [Solo código de motor CGQB]
- 5A Unidad de control para la electrónica de sensores
- 5A Unidad de control ABS
- 5A Sensor de calidad del aire / Transmisor de presión y temperatura del refrigerante / Transmisor de humedad en el conducto de admisión de aire fresco
- 10A Unidad de control de control de crucero adaptativo / Unidad de control de control de crucero adaptativo 2
- 5A Unidad de control del airbag / Unidad de control de reconocimiento de asiento ocupado
- 5A Interfaz de diagnóstico del bus de datos
- 5A Unidad operativa de la puerta de garaje / Unidad de control de la operación de la puerta de garaje / Unidad de control del sistema de visión nocturna / Unidad de control del sonido transmitido por la estructura [Solo código de motor CGQB]
- 10A Unidad de control de procesamiento de imágenes / Unidad de control de la cámara
- 5A Unidad de control de dirección activa
- 15A Al portafusibles F
- 30A Al portafusibles C
- 15A Fusible 3 en el portafusibles A / Fusible 12 en el portafusibles A / Fusible 13 en el portafusibles A
- 40A Unidad de control del motor / Relé 2 del motor de arranque / Relé del motor de arranque
- 5A Interfaz de diagnóstico del bus de datos
- 10A Unidad de operación y visualización para el sistema de aire acondicionado trasero
- 10A Unidad de control ABS
- 30A Unidad de control de la puerta del conductor
- 7.5A Unidad de control para el asiento multicontorno del lado del conductor
- 35A Unidad de control de dirección activa
- 20A Unidad de control del techo corredizo deslizante / Motor del techo corredizo deslizante
- 15A Unidad de control de la puerta trasera izquierda
- 5A Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero
- 30A Unidad de control del calentador auxiliar
- 20A Unidad de control del techo corredizo deslizante [solo modelos Avant] / Motor del techo corredizo deslizante [solo modelos Avant]
- 15A Unidad de control de la puerta del conductor
- 5A Transmisor de posición del embrague
- 25A Relé de la bomba de vacío [Solo código de motor CHJA]
- 25A Unidad de control de la bomba de combustible
- 5A Interruptor de la luz de freno / Transmisor de posición del pedal de freno
- 7.5A [Solo código de motor CEUC] Unidad de control de la aleta de gases de escape / Unidad de control de la aleta de gases de escape 2
- 5A Unidad de control para el sistema de dosificación de agente reductor [Solo para modelos con sistema de dosificación de agente reductor]
- 30A Unidad de control de la puerta trasera izquierda
- 7.5A Unidad de control para el asiento multicontorno del lado del pasajero delantero
- 15A Bocina de tono alto / Bocina de tono bajo / Relé de la bocina
- 30A Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas
- 5A Sensor de lluvia y luz
- 5A Interruptor de ajuste del soporte lumbar del asiento del conductor
- 15A Unidad de control de la puerta del pasajero delantero
- 15A Unidad de control de la puerta trasera derecha

Fusibles (SC), a la derecha en el panel de instrumentos

Fusibles (SC), a la derecha en el panel de instrumentos
N°ADescripción
- 5A Unidad de control para la pantalla de visualización frontal
- 5A Unidad de visualización para la pantalla de información frontal y unidad de control de la unidad operativa
- 5A Cambiador de CD / Cambiador de DVD
- 7.5A Unidad de control para la electrónica de información 1 / Unidad operativa del sistema multimedia
- 5A Unidad de control del lector de tarjetas con chip / Antena de datos de tráfico
- 5A Unidad de control en el panel de instrumentos
- 5A Unidad de control de la electrónica de la columna de dirección
- 7.5A Unidad de control de alcance de los faros / Módulo de salida de potencia para el faro derecho
- 7.5A Módulo de salida de potencia para el faro izquierdo
- 5A [Solo código de motor CHJA]: Relé de baja potencia calorífica / Relé de alta potencia calorífica / Unidad de control del calefactor de aire auxiliar
- 10A Unidad de control Climatronic
- 40A Unidad de control del ventilador de aire fresco
- 10A Conector de 16 pines (conector de diagnóstico)
- 5A Bobina lectora del inmovilizador
- 5A Unidad de control del bloqueo electrónico de la columna de dirección
- 10A Unidad de control de la electrónica de la columna de dirección
- 25A Unidad de control para la columna de dirección ajustable eléctricamente
- 5A Interruptor de luces

Fusibles (SA) en el portafusibles A [Modelos con volante a la izquierda]

Fusibles (SA) en el portafusibles A [Modelos con volante a la izquierda]
N°ADescripción
- 80A Fusible de la bujía incandescente
- Relé de suministro de corriente de los componentes del motor
- Relé de la bomba de aire secundario
- Relé del motor de arranque
- Relé principal
- Relé de la bomba de refrigerante adicional / Relé de la bomba hidráulica de la caja de cambios
1 15A Unidad de control de la caja de cambios automática
2 5A Sensor de nivel y temperatura del aceite
3 5A Unidad de control del motor / Medidor de masa de aire [Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA] / Electrónica de potencia y control para accionamiento eléctrico [Solo código de motor CHJA]
4 5A Unidad de control del motor
5 10A Válvula dosificadora de combustible / Válvula reguladora de presión de combustible [Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA] / Válvula dosificadora de combustible 2 [Solo código de motor CEUC t] / Válvula solenoide de circulación de refrigerante [Solo código de motor CHJA]
6 15A Unidad de control del motor
7 15A Actuador 1 para ajuste del árbol de levas [Solo códigos de motor CHVA, CNYB t][Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA] / Actuador 2 para ajuste del árbol de levas [Solo códigos de motor CHVA, CNYB t] / Válvula de control del árbol de levas 1 / Válvula de control del árbol de levas 2 [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t][Solo códigos de motor CAEB, CDNB t] / Válvula de aleta del colector de admisión [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA] / Válvula de control del árbol de levas de escape 1 [Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t] / Válvula de control del árbol de levas de escape 2 [Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t] / Válvula solenoide de control de presión de carga [Solo código de motor CEUC t][Solo código de motor CHJA] / Válvula de control de presión de aceite [Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA] / Válvula solenoide 1 del sistema de filtro de carbón activado [Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA] / Válvula de recirculación de aire del turbocompresor [Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA] / Válvula solenoide de montaje del motor electrohidráulica derecha [Solo código de motor CHJA] / Válvula solenoide de montaje del motor electrohidráulica izquierda [Solo código de motor CHJA] / Válvula de entrada de aire secundario [Solo código de motor CHJA] / Relé de la bomba de aire secundario [Solo código de motor CHJA] / Bomba de agua [Solo código de motor CHJA] / Bomba de refrigerante del circuito de alta temperatura [Solo código de motor CHJA] / Bomba de circulación de refrigerante
8 5A Electrónica de potencia y control para accionamiento eléctrico [Solo código de motor CHJA]
9 5A Estabilizador de voltaje / Unidad de control del motor [Solo código de motor CEUC t][Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA]
10 15A Calefactor de sonda Lambda / Sonda Lambda / Calefactor de sonda Lambda 2 [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t][Solo códigos de motor CAEB, CDNB t] / Sonda Lambda 2 [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t][Solo códigos de motor CAEB, CDNB t] / Sonda Lambda después del catalizador [Solo código de motor CHJA] / Calefactor 1 de sonda Lambda después del catalizador [Solo código de motor CHJA]
11 5A Unidad de control del ventilador del radiador / Ventilador del radiador / Unidad de control del ventilador del radiador 2 / Ventilador del radiador 2
12 5A Unidad de control de la caja de cambios automática
13 5A Válvula de enfriamiento de aceite de la caja de cambios / Unidad de control para el compresor de aire acondicionado [Solo código de motor CHJA] / Compresor eléctrico de aire acondicionado [Solo código de motor CHJA]
14 20A Bobina de encendido 1 con etapa de salida / Bobina de encendido 2 con etapa de salida / Bobina de encendido 3 con etapa de salida / Bobina de encendido 4 con etapa de salida / Bobina de encendido 5 con etapa de salida / Bobina de encendido 6 con etapa de salida
14 30A [Solo código de motor CEUC t]
16 15A Relé de la bomba de aire secundario / Relé de la bomba de refrigerante adicional / Válvula solenoide 1 del sistema de filtro de carbón activado / Válvula de entrada de aire secundario [Solo códigos de motor CGWB, CGXB, CHMA t][Solo código de motor CEUC t] / Válvula solenoide de montaje del motor electrohidráulica izquierda [Solo códigos de motor CGWB, CGXB, CHMA t] / Válvula solenoide de montaje del motor electrohidráulica derecha [Solo códigos de motor CGWB, CGXB, CHMA t] / Válvula de conmutación del colector de admisión variable / Válvula de entrada de aire secundario 2 [Solo códigos de motor CGWB, CGXB, CHMA t][Solo código de motor CEUC t] / Válvula de control de presión de aceite / Válvula solenoide de circulación de refrigerante / Bomba de enfriamiento de aire de carga [Solo códigos de motor CGWB, CGXB, CHMA t][Solo código de motor CEUC t] / Posicionador 1 del árbol de levas de admisión para el cilindro 2 [Solo código de motor CEUC t] / Bomba de circulación de refrigerante 2 [Solo código de motor CEUC t] / Válvula de control para boquillas de enfriamiento de pistón [Solo código de motor CEUC t] / Válvula de refrigerante para la culata [Solo código de motor CEUC t] / Termostato del sistema de enfriamiento del motor controlado por mapa [Solo código de motor CEUC t] / Válvula de recirculación de aire del turbocompresor, bancada de cilindros 2 [Solo código de motor CEUC t] / Válvula de recirculación de aire del turbocompresor [Solo código de motor CEUC t] / Válvula de aleta del colector de admisión [Solo código de motor CEUC t] / vacante [Solo códigos de motor CAEB, CDNB t][Solo código de motor CHJA]
17 15A Calefactor 1 de sonda Lambda después del catalizador [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t] / Sonda Lambda después del catalizador [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t] / Calefactor 2 de sonda Lambda después del catalizador [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t] / Sonda Lambda 2 después del catalizador [Solo códigos de motor CGWB, CGXB, CHMA t][Solo códigos de motor CHVA, CNYB t][Solo código de motor CEUC t] / Vacante [Solo códigos de motor CAEB, CDNB t] / Bomba de refrigerante del circuito de baja temperatura [Solo código de motor CHJA]
