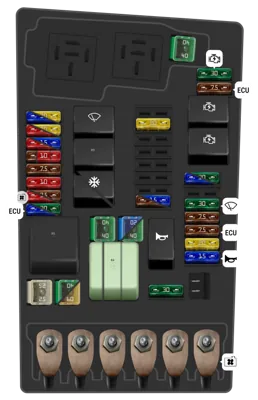

Panel de fusibles del motor (SB) (hasta mayo de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control del ABS (alimentación, válvulas) | |
| - | 40A | Unidad de control del ABS (alimentación, bomba) | |
| - | 60A | [Opcional] | |
| - | 15A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Unidad de control del motor | |
| - | 30A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 10A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Actuador de control de elevación de válvula 1 [solo en vehículos con designación de letra de motor CZPB]. [solo en coches con designación de letra de motor DKZA]. [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de control de elevación de válvula 2 [solo en vehículos con designación de letra de motor CZPB]. [solo en coches con designación de letra de motor DKZA]. [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de control de elevación de válvula / elevación 3 9 ) [solo en coches con designación de letra de motor DKZA]. [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de control de elevación de válvula 4 [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador de control de elevación de válvula 5 [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador de control de elevación de válvula 6 [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador de control de elevación de válvula 7 [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador de control de elevación de válvula 8 [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Sensor de nivel y temperatura de aceite [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Ventilador del radiador [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Relé de suministro de voltaje de componentes del motor [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Válvula solenoide 1 del filtro de carbón activado [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula 1 del ajustador del eje excéntrico [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula de derivación del turbocompresor [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Válvula de las aletas del colector de admisión [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Válvula 1 de ajuste del árbol de levas de escape [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula reguladora de presión de aceite [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula de control de la boquilla de refrigeración del pistón [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Boquilla 2 cilindro 1 9 ) [solo en coches con designación de letra de motor DKZA] Boquilla 2 cilindro 2 [solo en vehículos con designación de letra de motor CZPB]. [solo en coches con designación de letra de motor DKZA]. Boquilla 2 cilindro 3 [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA] Boquilla 2 cilindro 4 [solo en vehículos con designación de letra de motor CZPB]. , 11 ) Ajustador de leva de admisión cilindro 2 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en vehículos con designación de letra de motor DADA] Ajustador de leva de escape cilindro 2 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en vehículos con designación de letra de motor DADA] Ajustador de leva de admisión cilindro 3 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en vehículos con designación de letra de motor DADA] Ajustador de leva de escape para cilindro 3 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en vehículos con designación de letra de motor DADA] / / / / / / / / / / / / / / / / / / / / / / / / | |
| - | 7.5A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] Medidor de masa de aire [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Sensor de nivel y temperatura de aceite [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Unidad de control de bujías de incandescencia [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Ventilador del radiador [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Relé de baja potencia calorífica [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Relé de alta potencia calorífica [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Relé para el sistema de dosificación de agente reductor [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Válvula solenoide de control de presión de sobrealimentación [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 10A | [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador de sincronización variable del árbol de levas 1 [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de sincronización variable del árbol de levas 2 [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de sincronización variable del árbol de levas 3 [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de sincronización variable del árbol de levas 4 [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de sincronización variable del árbol de levas 5 [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador de sincronización variable del árbol de levas 6 15 ) Actuador de sincronización variable del árbol de levas 7 15 ) Actuador de sincronización variable del árbol de levas 8 [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Relé de alimentación de la electrónica del motor [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] / / / / / / / / / Válvula 1 para el control de la sincronización de la válvula de admisión [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Regulador de presión de combustible [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Válvula dosificadora de combustible [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 7.5A | Interruptor de la luz de freno / interruptor del pedal de freno | |
| - | 7.5A | [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Módulo de diagnóstico de fugas del depósito de combustible [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Módulo de aleta de escape [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en vehículos con designación de letra de motor DADA] / Válvula de cierre de refrigerante [solo en vehículos con designación de letra de motor CZPB] / Válvula dosificadora de combustible [solo en coches con designación de letra de motor CHZD, CHZJ] / Válvula de refrigerante de la caja de cambios [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bomba de circulación de refrigerante [solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Bomba de refrigeración del aire de carga [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en vehículos con designación de letra de motor DADA] / Bomba de refrigerante de baja temperatura [solo en coches con designación de letra de motor CHZD, CHZJ] | |
| - | 10A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 10A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] Resistencia calefaccionada de ventilación del cárter [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Válvula de conmutación del enfriador EGR [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Válvula reguladora de presión de aceite [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Válvula del circuito de refrigerante de la culata [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Bomba de refrigeración del aire de carga [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Bomba de circulación del calefactor [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Motor actuador de la persiana del radiador [solo en coches con designación de letra de motor DDYA] | |
| - | 10A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DDYA][solo en coches con designación de letra de motor CHZD, CHZJ][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Unidad de control del sensor de NOx [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Unidad de control del sensor de NOx 2 [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Calefactor de sonda Lambda / sonda Lambda 1 antes del catalizador [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DDYA][solo en coches con designación de letra de motor CHZD, CHZJ][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Calefactor de sonda Lambda 1 después del catalizador / sonda Lambda 1 después del catalizador [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DDYA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 15A | [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] | |
| - | 10A | [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Módulo de aleta de gases de escape [solo en vehículos con designación de letra de motor DNUE] / Módulo de aleta de gases de escape 2 [solo en vehículos con designación de letra de motor DNUE] / Bobina de encendido 1 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Válvula solenoide 1 del depósito [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bobina de encendido 2 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Válvula 1 del ajustador del árbol de levas de admisión [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bobina de encendido 3 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Bobina de encendido 4 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en vehículos con designación de letra de motor DADA][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Válvula 1 del ajustador del árbol de levas de escape [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bomba de circulación de refrigerante [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] | |
| - | 20A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 15A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en vehículos con designación de letra de motor DADA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Unidad de control de la bomba de combustible | |
| - | 20A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 40A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] Elemento calefaccionado del calentador de aire adicional [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 20A | [solo en vehículos con designación de letra de motor DADA] Bomba de vacío del sistema de frenos [solo en vehículos con designación de letra de motor DADA] / Elemento calefaccionado del calentador de aire adicional [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 40A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 30A | Bomba adicional 1 para aceite de la caja de cambios | |
| - | 15A | Relé de la bocina | |
| - | 20A | Relé de alimentación de componentes del motor [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] | |
| - | 7.5A | Unidad de control del ABS / Relé principal / Unidad de control del motor | |
| - | 7.5A | Unidad de control para la monitorización de la batería [solo para vehículos con sistema Start-Stop] / Interfaz de diagnóstico del bus de datos [solo para vehículos sin sistema Start-Stop] | |
| - | 30A | Relé 1 del motor del limpiaparabrisas / Relé 2 del motor del limpiaparabrisas | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 30A | [Opcional] | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Motor de arranque | |
| - | 40A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] Elemento calefaccionado del calentador de aire adicional [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 7.5A | [solo en vehículos con designación de letra de motor DADA] Relé de la bomba de vacío [solo en vehículos con designación de letra de motor DADA] / Bomba de vacío del sistema de frenos [solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DKRA, DKRF] | |
| - | 15A | [solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DKRA, DKRF] | |
| - | 20A | Unidad de control del calefactor adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [solo para vehículos con motores diésel] | ||
| - | Relé de la bomba de aire secundaria [solo en coches con motor de gasolina, dependiendo de la configuración] | ||
| - | Relé de la bomba de vacío [solo en coches con motor de gasolina, dependiendo de la configuración] | ||
| - | Relé principal | ||
| - | Unidad de control de bujías de incandescencia [solo para vehículos con motores diésel] | ||
| - | Relé de calefacción de baja potencia [solo para vehículos con motores diésel] | ||
| - | Relé de alimentación de la electrónica del motor [solo para vehículos sin propulsión eléctrica (0K0)] | ||
| - | Relé del aire acondicionado [solo para vehículos con propulsión eléctrica (0K9)] | ||
| - | Relé 1 del motor del limpiaparabrisas | ||
| - | Relé 2 del motor del limpiaparabrisas | ||
| - | Terminal 30 a la caja de fusibles C | ||
| - | Generador con regulador de voltaje [para vehículos sin propulsión eléctrica (0K0)] / Electrónica para el control de la propulsión eléctrica y circuitos de potencia de la propulsión eléctrica [para vehículos con propulsión eléctrica (0K9)] | ||
| - | Conexión roscada (30) en el bloque de conmutación | ||
| - | Unidad de control de la dirección asistida | ||
| - | Terminal 30 a la caja de fusibles C | ||
| - | Ventilador del radiador |

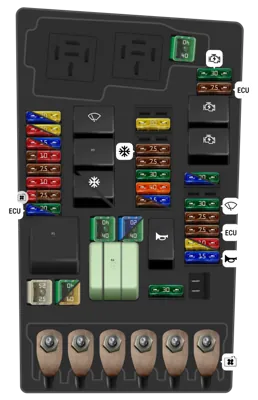

Panel de fusibles del motor (SB) (a partir de junio de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control del ABS (alimentación, válvulas) | |
| - | 40A | Unidad de control del ABS (alimentación, bomba) | |
| - | 60A | [Opcional] | |
| - | 15A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Unidad de control del motor | |
| - | 30A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 10A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Actuador 1 de control de elevación de válvula [solo en vehículos con designación de letra de motor CZPB]. [solo en coches con designación de letra de motor DKZA]. [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador 2 de control de elevación de válvula [solo en vehículos con designación de letra de motor CZPB]. [solo en coches con designación de letra de motor DKZA]. [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Válvula / actuador 3 de control de elevación 9 ) [solo en coches con designación de letra de motor DKZA]. [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador 4 de control de elevación de válvula [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador 5 de control de elevación de válvula [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador 6 de control de elevación de válvula [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador 7 de control de elevación de válvula [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador 8 de control de elevación de válvula [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Sensor de nivel y temperatura de aceite [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Ventilador del radiador [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Relé de alimentación de voltaje de componentes del motor [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Válvula solenoide 1 del filtro de carbón activado [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula 1 de ajuste del eje excéntrico [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula de derivación del turbocompresor [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Válvula de aletas del colector de admisión [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Válvula 1 de ajuste del árbol de levas de escape [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula reguladora de presión de aceite [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Válvula de control de la boquilla de refrigeración del pistón [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Boquilla 2 cilindro 1 9 ) [solo en coches con designación de letra de motor DKZA] Boquilla 2 cilindro 2 [solo en vehículos con designación de letra de motor CZPB]. [solo en coches con designación de letra de motor DKZA]. Boquilla 2 cilindro 3 [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA] Boquilla 2 cilindro 4 [solo en vehículos con designación de letra de motor CZPB]. , 11 ) Ajustador de leva de admisión cilindro 2 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DADA, DPCA] Ajustador de leva de escape cilindro 2 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DADA, DPCA] Ajustador de leva de admisión cilindro 3 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DADA, DPCA] Ajustador de leva de escape para cilindro 3 [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DADA, DPCA] / / / / / / / / / / / / / / / / / / / / / / / / | |
| - | 7.5A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] Medidor de masa de aire [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Sensor de nivel y temperatura de aceite [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Unidad de control de bujías de incandescencia [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Ventilador del radiador [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Relé de baja potencia calorífica [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Relé de alta potencia calorífica [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Relé para el sistema de dosificación de agente reductor [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Válvula solenoide de control de presión de sobrealimentación [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 7.5A | [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Ventilador del radiador [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 10A | [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Actuador 1 de distribución variable del árbol de levas [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador 2 de distribución variable del árbol de levas [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador 3 de distribución variable del árbol de levas [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador 4 de distribución variable del árbol de levas [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador 5 de distribución variable del árbol de levas [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración]. Actuador 6 de distribución variable del árbol de levas 15 ) Actuador 7 de distribución variable del árbol de levas 15 ) Actuador 8 de distribución variable del árbol de levas [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] Relé de alimentación de la electrónica del motor [solo en vehículos con designación de letra de motor DNUE dependiendo de la configuración] / / / / / / / / / Válvula 1 para el control de la distribución de la válvula de admisión [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Regulador de presión de combustible [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Válvula dosificadora de combustible [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 7.5A | Interruptor de la luz de freno / interruptor del pedal de freno | |
| - | 7.5A | [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Módulo de diagnóstico de fugas del depósito de combustible [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Módulo de aleta de escape [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DADA, DPCA] / Válvula de cierre de refrigerante [solo en vehículos con designación de letra de motor CZPB] / Válvula dosificadora de combustible [solo en coches con designación de letra de motor CHZD, CHZJ] / Válvula de refrigerante de la caja de cambios [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bomba de circulación de refrigerante [solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Bomba de refrigeración del aire de carga [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DADA, DPCA] / Bomba de refrigerante de baja temperatura [solo en coches con designación de letra de motor CHZD, CHZJ] | |
| - | 10A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 10A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] Resistencia de calefacción de ventilación del cárter [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Válvula de conmutación del enfriador EGR [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA] / Válvula reguladora de presión de aceite [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Válvula del circuito de refrigerante de la culata [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Bomba de refrigeración del aire de carga [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Bomba de circulación del calefactor [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Motor actuador de la persiana del radiador [solo en coches con designación de letra de motor DDYA] / Bomba de refrigerante para circuito de alta temperatura [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Bomba de circulación de refrigerante antes de la unidad de electrónica de potencia y control para propulsión eléctrica [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 10A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DDYA][solo en coches con designación de letra de motor CHZD, CHZJ][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Unidad de control del sensor de NOx [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Unidad de control del sensor de NOx 2 [solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Calefactor de sonda lambda / sonda lambda 1 antes del catalizador [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DDYA][solo en coches con designación de letra de motor CHZD, CHZJ][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Calefactor 1 de sonda lambda después del catalizador / sonda lambda 1 después del catalizador [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DDYA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 15A | [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] | |
| - | 10A | [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Módulo de aleta de gases de escape [solo en vehículos con designación de letra de motor DNUE] / Módulo de aleta de gases de escape 2 [solo en vehículos con designación de letra de motor DNUE] / Bobina de encendido 1 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Válvula solenoide 1 del depósito [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bobina de encendido 2 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Válvula 1 de ajuste del árbol de levas de admisión [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bobina de encendido 3 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Bobina de encendido 4 con etapa de potencia [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor DADA, DPCA][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Válvula 1 de ajuste del árbol de levas de escape [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] / Bomba de circulación de refrigerante [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] | |
| - | 20A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 15A | [solo para vehículos con designación de letra de motor CZEA, CSSA, CSTA][solo en coches con designación de letra de motor CHZD, CHZJ][solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DADA, DPCA][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE][solo en coches con designación de letra de motor DKRA, DKRF][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Unidad de control de la bomba de combustible | |
| - | 20A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 40A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE][solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Elemento calefactor para calentador de aire auxiliar [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] / Servofreno [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 20A | [solo en coches con designación de letra de motor DADA, DPCA] Bomba de vacío del sistema de frenos [solo en coches con designación de letra de motor DADA, DPCA] / Elemento calefactor del calentador de aire adicional [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 40A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 30A | Bomba adicional 1 para aceite de la caja de cambios | |
| - | 15A | Relé de la bocina | |
| - | 20A | [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] Relé de alimentación de potencia de componentes del motor [solo en vehículos con designación de letra de motor CZPB][solo en coches con designación de letra de motor DKZA][solo en vehículos con designación de letra de motor DNUE] | |
| - | 10A | [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Unidad de control para el cargador de batería de alto voltaje [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] / Electrónica para el control de la propulsión eléctrica y circuitos de potencia de la propulsión eléctrica [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 7.5A | Unidad de control del ABS / Relé principal / Unidad de control del motor | |
| - | 7.5A | Unidad de control para la monitorización de la batería [solo para vehículos con sistema start-stop] / Interfaz de diagnóstico del bus de datos [solo para vehículos sin sistema start-stop] | |
| - | 30A | Relé 1 del motor del limpiaparabrisas / Relé 2 del motor del limpiaparabrisas | |
| - | 15A | Unidad mecatrónica de la caja de cambios DSG | |
| - | 30A | [Opcional] | |
| - | 7.5A | Unidad de control del motor | |
| - | 30A | Motor de arranque | |
| - | 40A | [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] Elemento calefactor del calentador de aire adicional [solo en coches con designación de letra de motor DDYA][solo para vehículos con designación de letra de motor CRFC, DCYA, DFGA, DFHA][solo en coches con designación de letra de motor DGTA, DGTE] | |
| - | 7.5A | [solo en coches con designación de letra de motor DADA, DPCA] Relé de la bomba de vacío [solo en coches con designación de letra de motor DADA, DPCA] / Bomba de vacío del sistema de frenos [solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DKRA, DKRF] | |
| - | 15A | [solo en coches con designación de letra de motor CHZD, CHZJ][solo en coches con designación de letra de motor DKRA, DKRF] | |
| - | 40A | [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Relé del parabrisas calefaccionado [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 30A | [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Receptor del sistema de frenos [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 7.5A | [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Servofreno [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 7.5A | [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] Relé del aire acondicionado [solo para vehículos con designación de letra de motor CSTA, DJRA, DJSA] | |
| - | 20A | Unidad de control del calentador adicional | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de la bocina | ||
| - | Relé de calefacción de alta potencia [solo para vehículos con motores diésel] | ||
| - | Relé de la bomba de aire secundaria [solo en coches con motor de gasolina, según la configuración] | ||
| - | Relé de la bomba de vacío [solo en coches con motor de gasolina, según la configuración] | ||
| - | Relé principal | ||
| - | Unidad de control de bujías de incandescencia [solo para vehículos con motores diésel] | ||
| - | Relé de calefacción de baja potencia [solo para vehículos con motores diésel] | ||
| - | Relé de alimentación de la electrónica del motor [solo para vehículos sin propulsión eléctrica (0K0)] | ||
| - | Relé del aire acondicionado [solo para vehículos con propulsión eléctrica (0K9)] | ||
| - | Relé 1 del motor del limpiaparabrisas | ||
| - | Relé 2 del motor del limpiaparabrisas | ||
| - | Terminal 30 a la caja de fusibles C | ||
| - | Generador con regulador de voltaje [para vehículos sin propulsión eléctrica (0K0)] / Electrónica para el control de la propulsión eléctrica y circuitos de potencia de la propulsión eléctrica [para vehículos con propulsión eléctrica (0K9)] | ||
| - | Conexión roscada (30) en el bloque de conmutación | ||
| - | Unidad de control de la dirección asistida | ||
| - | Terminal 30 a la caja de fusibles C | ||
| - | Ventilador del radiador |

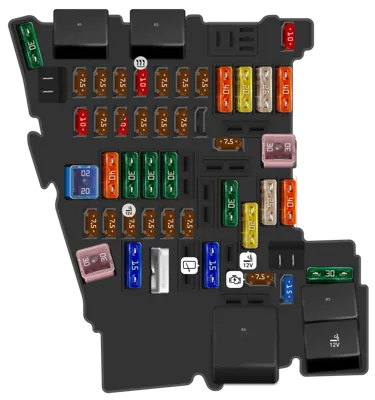

Panel de fusibles interior (SC) (hasta mayo de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para la calefacción de agente reductor | |
| - | 10A | Interruptor de ajuste del soporte lumbar del asiento del conductor [solo para coches sin paquete China] / Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero [solo para coches sin paquete China] | |
| - | 7.5A | Panel de control del sistema multimedia / Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos | |
| - | 7.5A | Palanca selectora / Unidad de control del sensor de posición de la palanca selectora | |
| - | 10A | Panel de control de calefacción/aire acondicionado / Relé de calefacción de la luneta trasera / Receptor de señal de radio del calentador auxiliar | |
| - | 7.5A | Interruptor de luces / Botón del freno de estacionamiento / Sensor de lluvia y luz / Sensor de alarma antirrobo / Unidad de control de luz de giro y alcance de los faros / Módulo de llamada de emergencia y unidad de control de la unidad de comunicación / Toma de diagnóstico / Módulo de techo delantero / a la conexión B469 5 en el mazo de cables principal (bombillas de luz ambiental) | |
| - | 7.5A | Bobina de lectura del inmovilizador / Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad de información y operación delantera / Unidad de control para la pantalla de visualización frontal (head-up display) (en el parabrisas) | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 20A | Unidad de control 1 del sistema de información electrónico | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo en el cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control del ventilador de aire de suministro | |
| - | 10A | Unidad de control del bloqueo eléctrico de la columna de dirección / Unidad de control de acceso y autorización de arranque | |
| - | 7.5A | Amplificador de teléfono móvil / Soporte de teléfono / Divisor USB | |
| - | 7.5A | [solo para coches sin Audi virtual cockpit (9S4/9S5/9S4)] Unidad de control para el tablero de instrumentos | |
| - | 10A | [solo para coches con Audi virtual cockpit (9S8)] | |
| - | 7.5A | Unidad de control de la cámara de visión trasera | |
| - | 7.5A | Unidad de control de la interfaz del sistema de posicionamiento del vehículo | |
| - | 7.5A | Relé para sistema de dosificación de agente reductor | |
| - | 20A | Unidad de control del techo corredizo deslizante | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 30A | Unidad de control de la puerta del conductor / Unidad de control de la puerta trasera del lado del conductor / Unidad de control del motor del elevalunas trasero del lado del conductor [Opcional] | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 30A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 7.5A | Interruptor del espejo de cortesía del lado del conductor / Interruptor del espejo de cortesía del lado del pasajero delantero / Módulo superior delantero | |
| - | 30A | Unidad de control de la tapa trasera | |
| - | 7.5A | Unidad de control de control de crucero adaptativo / Unidad de control de ayuda al estacionamiento / Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2 / Cámara delantera para sistemas de asistencia al conductor | |
| - | 7.5A | Unidad de control del airbag / Módulo de techo delantero | |
| - | 7.5A | Botón AUTO HOLD / Interruptor de luces de reversa / Sensor de presión del circuito de aire acondicionado / Relé de toma de corriente | |
| - | 7.5A | Espejo retrovisor interior / Control de alcance de los faros y control de brillo de la iluminación del tablero de instrumentos / Módulo de interruptores del panel de instrumentos, central / Sensor de calidad del aire / Faro delantero izquierdo (solo faros con bombillas halógenas) / Faro delantero derecho (solo faros con bombillas halógenas) / Toma de diagnóstico | |
| - | 7.5A | Faro delantero derecho [solo faros LED] | |
| - | 7.5A | Faro delantero izquierdo [solo faros LED] | |
| - | 30A | Unidad de control de la puerta del pasajero delantero / Unidad de control de la puerta trasera del lado del pasajero delantero / Motor del elevalunas trasero del lado del pasajero delantero -- [Opcional] | |
| - | 20A | Encendedor de cigarrillos / Toma de 12V / Toma de 12V 2 | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho en el cinturón de seguridad delantero derecho | |
| - | 40A | Unidad de control de la fuente de alimentación de a bordo | |
| - | 30A | Unidad de control del sistema de sonido digital | |
| - | 15A | Unidad de control de tracción total | |
| - | Interruptor de ajuste del soporte lumbar del asiento del conductor [solo para coches en versión China] / Panel de control de ajuste del asiento del conductor [solo para coches en versión China] | ||
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Sensor de posición del pedal del embrague / Relé de arranque 1 / Relé de arranque 2 | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para sistema de dosificación de agente reductor | ||
| - | Relé de embrague electromagnético | ||
| - | Relé de alimentación de terminal 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |

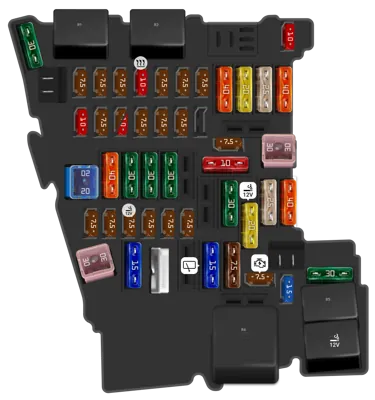

Panel de fusibles interior (SC) (a partir de junio de 2019)
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Unidad de control para la calefacción de agente reductor | |
| - | 10A | Interruptor de ajuste del soporte lumbar del asiento del conductor [solo para vehículos sin paquete China] / Interruptor de ajuste del soporte lumbar del asiento del acompañante [solo para vehículos sin paquete China] | |
| - | 7.5A | Panel de control del sistema multimedia / Sirena de alarma | |
| - | 7.5A | Interfaz de diagnóstico del bus de datos | |
| - | 7.5A | Palanca selectora / Unidad de control del sensor de posición de la palanca selectora | |
| - | 10A | Panel de control de calefacción/aire acondicionado / Relé de calefacción de la luneta trasera / Relé de embrague magnético / Receptor de señal de radio del calefactor auxiliar | |
| - | 7.5A | Interruptor de luces / Botón del freno de estacionamiento / Sensor de lluvia y luz / Sensor de alarma antirrobo / Unidad de control de luz de giro y alcance de faros / Unidad de control del módulo de llamada de emergencia y unidad de comunicación / Toma de diagnóstico / Módulo de techo delantero / a la conexión B469 5 en el mazo de cables principal (bombillas de luz ambiental) | |
| - | 7.5A | Bobina de lectura del inmovilizador / Unidad de control de la electrónica de la columna de dirección | |
| - | 7.5A | Pantalla para la unidad de información y manejo delantera / Unidad de control para el head-up display (en el parabrisas) | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 20A | Unidad de control 1 del sistema de información electrónico | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero izquierdo en el cinturón de seguridad delantero izquierdo | |
| - | 40A | Unidad de control del ventilador de aire de suministro | |
| - | 10A | Unidad de control del bloqueo eléctrico de la columna de dirección / Unidad de control de acceso y autorización de arranque | |
| - | 7.5A | Amplificador de teléfono móvil / Soporte de teléfono / Divisor USB | |
| - | 7.5A | [solo para vehículos sin Audi virtual cockpit (9S4/9S5/9S4)] Unidad de control para el tablero de instrumentos | |
| - | 10A | [solo para vehículos con Audi virtual cockpit (9S8)] | |
| - | 7.5A | Unidad de control de la cámara de visión trasera | |
| - | 7.5A | Unidad de control de la interfaz del sistema de posicionamiento del vehículo | |
| - | 7.5A | Relé para el sistema de dosificación de agente reductor [solo para vehículos sin propulsión eléctrica (0K0)] / Unidad de control para la tensión de carga de la batería de alto voltaje [solo para vehículos con propulsión eléctrica (0K9)] | |
| - | 20A | Unidad de control del techo corredizo | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la puerta del conductor / Unidad de control de la puerta trasera del lado del conductor / Unidad de control del motor del elevalunas trasero del lado del conductor [Opcional] | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control de la red de a bordo | |
| - | 7.5A | Interruptor del espejo de cortesía del lado del conductor / Interruptor del espejo de cortesía del lado del acompañante / Módulo superior delantero | |
| - | 10A | Unidad de control del sistema de regulación de la batería / Conector de servicio del sistema de alto voltaje | |
| - | 30A | Unidad de control de la tapa trasera | |
| - | 7.5A | Unidad de control del control de crucero adaptativo / Unidad de control de la ayuda al estacionamiento / Unidad de control de la asistencia de cambio de carril / Unidad de control 2 de la asistencia de cambio de carril / Cámara delantera para sistemas de asistencia al conductor | |
| - | 7.5A | Unidad de control del airbag / Módulo de techo delantero | |
| - | 7.5A | Botón AUTO HOLD / Interruptor de luces de reversa / Sensor de presión del circuito de aire acondicionado / Relé de toma de corriente | |
| - | 7.5A | Espejo retrovisor interior / Control de alcance de faros y control de brillo de la iluminación del tablero de instrumentos / Módulo de interruptores del panel de instrumentos, central / Sensor de calidad del aire / Faro delantero izquierdo (solo faros con bombillas halógenas) / Faro delantero derecho (solo faros con bombillas halógenas) / Toma de diagnóstico | |
| - | 7.5A | Faro delantero derecho [solo faros LED] | |
| - | 7.5A | Faro delantero izquierdo [solo faros LED] | |
| - | 30A | Unidad de control de la puerta del acompañante / Unidad de control de la puerta trasera del lado del acompañante / Unidad de control del motor del elevalunas trasero del lado del acompañante [Opcional] | |
| - | 20A | Encendedor de cigarrillos / Toma de corriente de 12V / Toma de corriente de 12V 2 | |
| - | 25A | Unidad de control del tensor del cinturón de seguridad delantero derecho en el cinturón de seguridad delantero derecho | |
| - | 40A | Unidad de control de la red de a bordo | |
| - | 30A | Unidad de control del sistema de sonido digital | |
| - | 15A | Unidad de control de la tracción total | |
| - | Interruptor de ajuste del soporte lumbar del asiento del conductor [solo para vehículos en versión China] / Panel de control de ajuste del asiento del conductor [solo para vehículos en versión China] | ||
| - | 15A | Motor del limpiaparabrisas trasero | |
| - | 7.5A | Unidad de control de la generación de ruido del motor | |
| - | 7.5A | Sensor de posición del pedal del embrague [solo para vehículos sin propulsión eléctrica (0K0)] / Relé de arranque 1 [solo para vehículos sin propulsión eléctrica (0K0)] / Relé de arranque 2 [solo para vehículos sin propulsión eléctrica (0K0)] / Unidad de control de la tensión de carga de la batería de alto voltaje [solo para vehículos con propulsión eléctrica (0K9)] / Electrónica de control de propulsión eléctrica y circuito de potencia [solo para vehículos con propulsión eléctrica (0K9)] / Conector de 20 pines -T20lx- [solo para vehículos con propulsión eléctrica (0K9)] | |
| - | 15A | Unidad de control de amortiguación electrónica | |
| - | 30A | Relé de calefacción de la luneta trasera | |
| - | Relé para el sistema de dosificación de agente reductor | ||
| - | Relé de embrague electromagnético | ||
| - | Relé de alimentación de tensión borne 15 | ||
| - | Relé de calefacción de la luneta trasera | ||
| - | Relé de toma de corriente |
