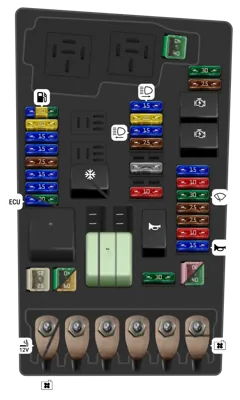

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Unidad de control del ABS | |
| - | 40A | Unidad de control del ABS: Bomba hidráulica del ABS [para vehículos sin un sistema de protección de peatones] | |
| - | 60A | Unidad de control del ABS: Bomba hidráulica del ABS [para vehículos con un sistema de protección de peatones] | |
| - | 15A | Unidad de control del motor [para vehículos con motor de gasolina] [para vehículos con motor diésel] [dependiendo de la configuración] | |
| - | 30A | Unidad de control del motor [para vehículos con motor diésel] [dependiendo de la configuración] | |
| - | 15A | Componentes del motor, arranque del motor | |
| - | 15A | Componentes del motor | |
| - | 7.5A | Interruptor de luz de freno | |
| - | 15A | Componentes del motor | |
| - | 15A | Sensores de oxígeno calefaccionados | |
| - | 20A | Componentes del motor | |
| - | 15A | Bomba de combustible [para vehículos con motor de gasolina] | |
| - | 20A | Bomba de combustible [para vehículos con motor diésel] | |
| - | 30A | Bomba de combustible [para vehículos con un motor de gasolina de 2.5 l] | |
| - | 30A | Bomba de fluido de transmisión | |
| - | 30A | Bobina de encendido 1, 2, 3, 4 y 5 con etapa de salida [para vehículos con un motor de gasolina de 2.5 l] | |
| - | 40A | Servofreno: Unidad de control del servofreno [para vehículos con un sistema híbrido de 48 V] [para vehículos con propulsión híbrida] [desde noviembre de 2020] | |
| - | 15A | Bocina | |
| - | 10A | Componentes del motor, electrónica del motor, cargador a bordo, electrónica de potencia | |
| - | 7.5A | Control Electrónico de Estabilización (ESC), módulo de control del sistema de propulsión | |
| - | 7.5A | Módulo de control de monitoreo de batería, interfaz de diagnóstico | |
| - | 30A | Módulo de control del limpiaparabrisas | |
| - | 10A | Sistema de alarma antirrobo, abridor de puerta de garaje | |
| - | 15A | Transmisión automática | |
| - | 7.5A | Módulo de control del sistema de propulsión | |
| - | 30A | Arranque del motor | |
| - | 40A | Elemento calefaccionado para calentador de aire auxiliar [para vehículos con motor diésel], Servofreno: Unidad de control del servofreno [para vehículos con un sistema híbrido de 48 V] [hasta noviembre de 2020] | |
| - | 10A | Componentes del motor, inyectores de combustible, sistema de propulsión eléctrico | |
| - | Servofreno | ||
| - | 7.5A | Sistema de control de clima | |
| - | 15A | Faro izquierdo | |
| - | 20A | Calefactor de estacionamiento | |
| - | 15A | Faro derecho | |
| - | Relé de arranque 1 | ||
| - | Relé de arranque 2 | ||
| - | Relé de bocina | ||
| - | Relé de la bomba de vacío [para coches con un motor de gasolina de 1.4 l] [para coches con un motor de gasolina de 1.5 l] [dependiendo de la configuración] | ||
| - | Relé de la bomba de aire secundaria [para coches con un motor de gasolina de 2.0 l] | ||
| - | Relé de calefacción de alta potencia [para coches con motor diésel] | ||
| - | Relé principal | ||
| - | Unidad de control de bujías de incandescencia [para coches con motor diésel] | ||
| - | Relé de calefacción de baja potencia [para coches con motor diésel] | ||
| - | Relé de alimentación de la electrónica del motor [para coches con motores de gasolina] | ||
| - | Relé del aire acondicionado [para vehículos con propulsión híbrida] | ||
| - | Caja de fusibles C / Fusible 2 en la caja de fusibles C / Fusible 4 en la caja de fusibles C - fusible 14 en la caja de fusibles C / Fusible 31 en la caja de fusibles C / Fusible 38 en la caja de fusibles C - fusible 42 en la caja de fusibles C / Fusible 52 en la caja de fusibles C / Fusible 53 en la caja de fusibles C / Relé de alimentación terminal 15 / Relé de toma de corriente / Fusible 1 en la caja de fusibles F a fusible 4 en la caja de fusibles F / Fusible térmico 1 para el ajuste del asiento del pasajero delantero / Fusible 1 en la caja de fusibles G [para coches para mercados americanos] [para Australia] / Fusible 1 en la caja de fusibles H [para vehículos con equipamiento especial] / Fusible 2 en la caja de fusibles H [para vehículos con equipamiento especial] / Fusible 1 en el bloque de fusibles E [para vehículos con equipamiento especial] / Fusible 2 en el bloque de fusibles E [para vehículos con equipamiento especial] | ||
| - | Ventilador del radiador [para vehículos con motor de gasolina de 2.5 L] | ||
| - | Generador con regulador de voltaje [para vehículos sin sistema híbrido de 48 V] [para vehículos con motor de gasolina de 2.5 L] / Convertidor de voltaje, 48 V/12 V [para vehículos con sistema híbrido de 48 V] | ||
| - | Conector de batería | ||
| - | Unidad de control de la dirección asistida | ||
| - | Caja de fusibles C / Fusible 1 en la caja de fusibles C / Fusible 3 en la caja de fusibles C / Fusible 15 en la caja de fusibles C - fusible 21 en la caja de fusibles C / Fusible 23 en la caja de fusibles C - fusible 28 en la caja de fusibles C / Fusible 43 en la caja de fusibles C - fusible 45 en la caja de fusibles C / Fusible 2 en la caja de fusibles D [para vehículos con equipamiento especial]; Unidad de control de la dirección asistida [para vehículos con motor de gasolina de 2.5 L] | ||
| - | Ventilador del radiador [para vehículos sin enganche de remolque] | ||
| - | Ventilador del radiador | ||
| - | Ventilador del radiador [para vehículos con enganche de remolque] |

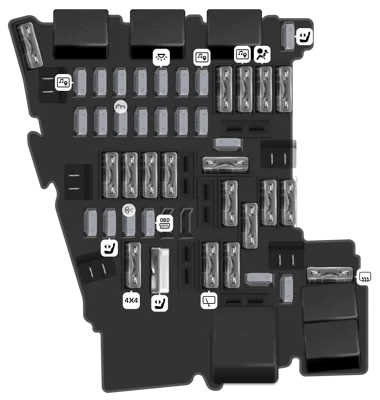

Panel de Fusibles del Habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Tratamiento de gases de escape | ||
| - | Electrónica de asientos, asientos delanteros | ||
| - | Sistema de infoentretenimiento, control de volumen | ||
| - | Interfaz de diagnóstico | ||
| - | Bloqueo de seguridad de la llave de encendido, palanca selectora (transmisión automática) | ||
| - | Calefacción auxiliar, panel de control del sistema de climatización, sistema de monitoreo de presión de neumáticos | ||
| - | Control de alcance de faros, monitoreo interior, iluminación ambiental, interruptor de luces, módulo de control de electrónica del techo, módulo de llamada de emergencia, freno de estacionamiento, conector de diagnóstico, sensor de luz/lluvia, sensor de partículas | ||
| - | Electrónica de la columna de dirección | ||
| - | Sistema de infoentretenimiento, control de volumen | ||
| - | Módulo de control del sistema eléctrico del vehículo | ||
| - | Sistema de infoentretenimiento | ||
| - | Tensor del cinturón de seguridad del lado del conductor, módulo de control del airbag | ||
| - | Ventilador del sistema de climatización | ||
| - | Bloqueo electrónico de la columna de dirección | ||
| - | Audi phone box | ||
| - | Tablero de instrumentos, módulo de control de llamada de emergencia y comunicación | ||
| - | Cámara de visión trasera, cámaras periféricas | ||
| - | Módulo de control de acceso de confort y autorización de arranque | ||
| - | Tratamiento de gases de escape, diagnóstico de fugas de combustible | ||
| - | Electrónica de la columna de dirección | ||
| - | Módulo de control del sistema eléctrico del vehículo | ||
| - | Módulo de control de la puerta del lado del conductor, motor del regulador de la ventana trasera izquierda, módulo de control de la puerta trasera izquierda | ||
| - | Módulo de control del sistema eléctrico del vehículo | ||
| - | Módulo de control del sistema eléctrico del vehículo | ||
| - | Módulo de control de electrónica del techo, módulo de control del sistema eléctrico del vehículo | ||
| - | Batería de 48 voltios, sistema de propulsión eléctrica | ||
| - | Sistemas de asistencia al conductor, sistemas de cámara | ||
| - | Electrónica del asiento del pasajero delantero, módulo de control de electrónica del techo | ||
| - | Componentes del sistema de aire acondicionado, freno de estacionamiento, luces de reversa, generador de sonido interior | ||
| - | Sensor de calidad del aire, conector de diagnóstico, módulo de interruptores de la consola central, espejo retrovisor, control de alcance de faros, iluminación del tablero | ||
| - | Módulo de control de la puerta del lado del pasajero, motor del regulador de la ventana trasera derecha, módulo de control de la puerta trasera derecha | ||
| - | Toma de 12 voltios | ||
| - | Tensor del cinturón de seguridad del lado del pasajero | ||
| - | Módulo de control del sistema eléctrico del vehículo | ||
| - | Módulo de control de tracción total | ||
| - | Electrónica del asiento del conductor | ||
| - | Limpiaparabrisas trasero | ||
| - | Generador de sonido exterior | ||
| - | Arranque del motor, sensor de posición del embrague, sistema de propulsión eléctrica | ||
| - | Control de suspensión | ||
| - | Desempañador de la ventana trasera |
Panel de fusibles del habitáculo 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Luz izquierda del enganche del remolque | ||
| - | Módulo de control de detección de remolque | ||
| - | Luz derecha del enganche del remolque | ||
| - | Toma del enganche del remolque |
