Audi Q3 / Fusibles 2023

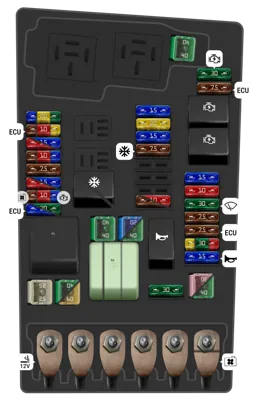

Compartimento del motor

Compartimento del motor
N°ADescripción
- 25A Unidad de control ABS
- 40A Unidad de control ABS: Bomba hidráulica ABS [para vehículos sin sistema de protección de peatones]
- 60A Unidad de control ABS: Bomba hidráulica ABS [para vehículos con sistema de protección de peatones]
- 15A Unidad de control del motor [para coches con motor de gasolina][para vehículos con motor diésel][Opcional]
- 30A Unidad de control del motor [para vehículos con motor diésel][Opcional]
- 7.5A Sensor de masa de aire [para vehículos con motor diésel] / Sensor de nivel y temperatura de aceite / Relé de calefactor bajo [para vehículos con motor diésel] / Relé de calefactor alto [para vehículos con motor diésel] / Relé para sistema de dosificación de agente reductor [para vehículos con motor diésel] / Relé para fuente de alimentación 2 para electrónica del motor [para coches con motor de gasolina de 2.5 l] / Válvula solenoide de control de presión de sobrealimentación [para vehículos con motor diésel] / Válvula reguladora de presión de aceite [para coches con motor de gasolina] / Ventilador del radiador
- 10A [para coches con motor de gasolina][para coches con motor de gasolina de 1.5 l][Opcional]: Motor de arranque/Alternador [para vehículos con sistema híbrido de 48V] / Sensor de nivel y temperatura de aceite / Relé de bomba de aire secundario [para vehículos con motor de gasolina de 2.0 l] / Válvula solenoide 1 del filtro de carbón activado [para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Válvula 1 de ajuste de sincronización de válvula de admisión [para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Válvula de descarga del turbocompresor [para vehículos con motor de gasolina de 2.0 l] / Válvula de aletas del colector de admisión [para vehículos con motor de gasolina de 2.0 l] / Válvula 1 de ajuste de sincronización de válvula de escape [para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Válvula reguladora de presión de aceite [para coches con motor de gasolina] / Válvula de control de boquilla de enfriamiento de pistón [para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de admisión para cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape para cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de admisión para cilindro 3 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape para cilindro 3 [para coches con motor de gasolina de 1.5 l] / Ventilador del radiador / Módulo separador de aceite activo [para coches con motor de gasolina de 1.5 l] [Opcional]
- 15A [para coches con motor de gasolina de 1.5 l][Opcional]: Motor de arranque/Alternador [para vehículos con sistema híbrido de 48V] / Sensor de nivel y temperatura de aceite / Válvula solenoide 1 del filtro de carbón activado [para coches con motor de gasolina de 1.5 l] / Válvula 1 de ajuste de sincronización de válvula de admisión [para coches con motor de gasolina de 1.5 l] / Válvula 1 de ajuste de sincronización de válvula de escape [para coches con motor de gasolina de 1.5 l] / Válvula reguladora de presión de aceite [para coches con motor de gasolina] / Ajustador de leva de admisión para cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape para cilindro 2 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de admisión para cilindro 3 [para coches con motor de gasolina de 1.5 l] / Ajustador de leva de escape para cilindro 3 [para coches con motor de gasolina de 1.5 l] / Ventilador del radiador / Módulo separador de aceite activo [para coches con motor de gasolina de 1.5 l] [Opcional]
- 10A Actuador de sincronización variable del árbol de levas 1, 2, 3, 4, 5, 6, 7 y 8 [para vehículos con motor de gasolina de 2.0 l] / Relé de fuente de alimentación para electrónica del motor [para vehículos con motor de gasolina de 2.0 l] / Regulador de presión de combustible [para vehículos con motor diésel] / Válvula dosificadora de combustible [para vehículos con motor diésel] / Válvula del circuito de refrigerante de la caja de cambios [para vehículos con propulsión híbrida] / Válvula de conmutación de refrigerante 1 [para vehículos con propulsión híbrida] / Válvula de conmutación de refrigerante 2 [para vehículos con propulsión híbrida] / Bomba de refrigerante del circuito de alta temperatura [para vehículos con propulsión híbrida]
- 15A [para coches con motor de gasolina de 2.5 l]: Sensor de nivel y temperatura de aceite / Válvula solenoide de limitación de presión de sobrealimentación / Carga de recipiente. Turbocompresor / Válvula de aleta del colector de admisión / Válvula reguladora de presión de aceite / Válvula de ventilación del cárter
- 7.5A Interruptor de luz de freno
- 7.5A Válvula de cierre de refrigerante [para coches con motor de gasolina de 2.5 l] / Válvula del circuito de refrigerante de la caja de cambios [para vehículos con motor de gasolina de 2.0 l] / Válvula solenoide de circulación de refrigerante [para coches con motor de gasolina de 2.5 l] / Bomba de circulación de refrigerante [para vehículos con motor de gasolina de 2.0 l] [para coches con motor de gasolina de 2.5 l] / Bomba de refrigerante de baja temperatura [para vehículos con propulsión híbrida]
- 10A [Módulo de gestión térmica del motor [para vehículos con motor diésel] / Unidad de aleta de escape [para coches con motor de gasolina de 1.5 l] / Resistencia de calefacción de ventilación del cárter [para vehículos con motor diésel] / Válvula reguladora de presión de aceite [para vehículos con motor diésel] / Válvula del circuito de refrigerante de la culata [para vehículos con motor diésel] / Válvula de control de boquilla de enfriamiento de pistón [para vehículos con motor diésel] / Bomba de enfriamiento de aire de carga [para vehículos con motor diésel][para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Bomba de refrigerante de baja temperatura [para vehículos con propulsión híbrida] / Bomba de circulación del calefactor [para vehículos con motor diésel] / Actuador Motor de persiana del radiador [para vehículos con motor diésel]
- 15A [para vehículos con motor diésel][Opcional]: Módulo de gestión térmica del motor / Resistencia de calefacción de ventilación del cárter / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la culata / Válvula de control de boquilla de enfriamiento de pistón / Bomba de enfriamiento de aire de carga / Bomba de circulación del calefactor / Actuador Motor de persiana del radiador
- 10A [para vehículos con motor diésel][Opcional][para coches con motor de gasolina de 1.4 l sin motor de arranque][para coches con motor de gasolina de 1.5 l]: Sonda Lambda 1 después del catalizador [para coches con motor de gasolina] / Sonda Lambda 1 antes del catalizador / Unidad de control del sensor de NOx [para vehículos con motor diésel] / Unidad de control del sensor de NOx 2 [para vehículos con motor diésel] / Sensor de partículas de hollín [para vehículos con motor diésel] / Unidad de control del sensor de NOx 3 [para vehículos con motor diésel]
- 15A [para vehículos con motor diésel][Opcional][para coches con motor de gasolina][para coches con motor de gasolina de 1.4 l y motor de arranque][para vehículos con motor de gasolina de 2.0 l][para coches con motor de gasolina de 2.5 l]: Sonda Lambda 1 después del catalizador [para coches con motor de gasolina] / Sonda Lambda 1 antes del catalizador / Unidad de control del sensor de NOx [para vehículos con motor diésel] / Unidad de control del sensor de NOx 2 [para vehículos con motor diésel] / Sensor de partículas de hollín [para vehículos con motor diésel] / Unidad de control del sensor de NOx 3 [para vehículos con motor diésel]
- 7.5A Unidad de control de bujías incandescentes [para vehículos con motor diésel][Opcional]
- 10A Unidad de control de bujías incandescentes [para vehículos con motor diésel][Opcional] / Válvula solenoide 1 del filtro de carbón activado [para vehículos con motor de gasolina de 2.0 l] / Válvula 1 de ajuste del árbol de levas de admisión [para vehículos con motor de gasolina de 2.0 l] / Válvula 1 de ajuste del árbol de levas de escape [para vehículos con motor de gasolina de 2.0 l] / Válvula de refrigerante de la caja de cambios [para vehículos con motor de gasolina de 2.0 l] / Bomba de circulación de refrigerante [para vehículos con motor de gasolina de 2.0 l] / Bomba de circulación de refrigerante de postratamiento [para vehículos con motor de gasolina de 2.0 l] / Válvula de aire de regeneración [para vehículos con motor de gasolina de 2.0 l] / Módulo de diagnóstico de fugas del tanque de combustible [para vehículos con motor de gasolina de 2.0 l]
- 20A [para coches con motor de gasolina de 1.4 l][para coches con motor de gasolina de 1.5 l][para coches con motor de gasolina de 2.5 l]: Unidad de control del motor [para coches con motor de gasolina de 2.5 l] / Unidad de aleta de gases de escape [para coches con motor de gasolina de 2.5 l] / Unidad de aleta de gases de escape 2 [para coches con motor de gasolina de 2.5 l] / Bobina de encendido 1 con etapa de salida [para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Bobina de encendido 2 con etapa de salida [para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Válvula 1 de ajuste del árbol de levas de admisión [para coches con motor de gasolina de 2.5 l] / Bobina de encendido 3 con etapa de salida [para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Bobina de encendido 4 con etapa de salida [para coches con motor de gasolina de 1.5 l] [para coches con motor de gasolina de 1.4 l] / Válvula 1 de ajuste del árbol de levas de escape [para vehículos con motor de gasolina de 2.0 l] / Ajustador de leva de escape para cilindro 1 [para coches con motor de gasolina de 2.5 l] / Ajustador de leva de escape para cilindro 2 [para coches con motor de gasolina de 2.5 l] / Ajustador de leva de escape para cilindro 3 [para coches con motor de gasolina de 2.5 l] / Ajustador de leva de escape para cilindro 4 [para coches con motor de gasolina de 2.5 l] / Ajustador de leva de escape para cilindro 5 [para coches con motor de gasolina de 2.5 l]
- 15A Unidad de control de la bomba de combustible [para coches con motor de gasolina]
- 20A Unidad de control de la bomba de combustible [para vehículos con motor diésel]
- 30A Unidad de control de la bomba de combustible [para coches con motor de gasolina de 2.5 l]
- 40A Elemento calefaccionado para calefactor de aire adicional [para vehículos con motor diésel] / Motor de bomba de aire secundario [para vehículos con motor de gasolina de 2.0 l]
- 20A Bomba de vacío del sistema de frenos [para coches con motor de gasolina de 1.5 l][para coches con motor de gasolina de 1.4 l][Opcional]
- 40A Elemento calefaccionado del calefactor de aire adicional [para vehículos con motor diésel]
- 30A Bomba adicional 1 para aceite de caja de cambios
- 30A Bobina de encendido 1, 2, 3, 4 y 5 con etapa de salida [para coches con motor de gasolina de 2.5 l]
- 40A Servofreno: Unidad de control del servofreno [para vehículos con sistema híbrido de 48V] [para vehículos con propulsión híbrida]
- 15A Relé de bocina / Señal de tono alto / Señal de tono bajo
- 20A [para vehículos con motor de gasolina de 2.0 l]: Relé de fuente de alimentación de electrónica del motor / Bobina de encendido 1, 2, 3 y 4 con etapa de salida
- 30A [para coches con motor de gasolina de 2.5 l]: Relé de fuente de alimentación de electrónica del motor / Relé de fuente de alimentación 2 de componentes electrónicos del motor / Fusible 14 en caja de fusibles B / Fusible 31 en caja de fusibles B
- 10A [para vehículos con propulsión híbrida]: Relé de fuente de alimentación de electrónica del motor / Cargador 1 de batería de alto voltaje / Electrónica para controlar la propulsión eléctrica y los circuitos de potencia de la propulsión eléctrica
- 7.5A Unidad de control ABS / Relé principal / Unidad de control del motor
- 7.5A Unidad de control para monitoreo de batería [para vehículos con sistema start-stop] / Interfaz de diagnóstico de bus de datos [para vehículos sin sistema start-stop]
- 30A Unidad de control del motor del limpiaparabrisas / Motor del limpiaparabrisas
- 10A Sirena de alarma / Unidad de control del abridor de puerta de garaje
- 15A Unidad mecatrónica de caja de cambios DSG / Unidad de control de transmisión automática
- 7.5A Unidad de control del motor
- 30A Motor de arranque
- 40A Elemento calefaccionado para calefactor de aire auxiliar [para vehículos con motor diésel] / Servofreno [para vehículos con sistema híbrido de 48V] [hasta noviembre de 2020] / Unidad de control del servofreno
- 7.5A Relé de bomba de vacío [para coches con motor de gasolina de 1.5 l][para coches con motor de gasolina de 1.4 l][Opcional]
- 10A Válvula de cierre del tanque de combustible [para vehículos con propulsión híbrida] / Inyector 2, cilindro 1 [para coches con motor de gasolina de 2.5 l] / Inyector 2, cilindro 2 [para coches con motor de gasolina de 2.5 l] / Inyector 2, cilindro 3 [para coches con motor de gasolina de 2.5 l] / ) Inyector 2, cilindro 4 [para coches con motor de gasolina de 2.5 l] / Inyector 2, cilindro 5 [para coches con motor de gasolina de 2.5 l] / Bomba de circulación de refrigerante antes de la electrónica de potencia y control para propulsión eléctrica [para vehículos con propulsión híbrida] / Bomba de refrigerante, batería de alto voltaje [para vehículos con propulsión híbrida]
- 7.5A Relé de aire acondicionado [para vehículos con propulsión híbrida] / Sensor de calidad del aire / Sensor de presión del circuito de aire acondicionado / Compresor eléctrico de aire acondicionado / Elemento calefaccionado de alto voltaje (PTC)
- 15A Faro delantero izquierdo
- 20A Unidad de control del calefactor adicional [para coches con calefactor independiente]
- 15A Faro delantero derecho
- Relé de motor de arranque 1
- Relé de motor de arranque 2
- Relé de bocina
- Relé de bomba de vacío [para coches con motor de gasolina de 1.4 l][para coches con motor de gasolina de 1.5 l][dependiendo de la configuración]
- Relé de bomba de aire secundario [para coches con motor de gasolina de 2.0 l]
- Relé de calefacción de alta potencia [para coches con motor diésel]
- Relé principal
- Unidad de control de bujías incandescentes [para coches con motor diésel]
- Relé de calefacción de baja potencia [para coches con motor diésel]
- Relé de fuente de alimentación de electrónica del motor [para coches con motor de gasolina]
- Relé de aire acondicionado [para vehículos con propulsión híbrida]
- Caja de fusibles C: Fusible 2, 4 a 14, 31, 38 a 42, 52, 53 en caja de fusibles C / / Relé de fuente de alimentación terminal 15 / Relé de toma de corriente / Fusible 1 a 4 en caja de fusibles F / Fusible térmico 1 para ajuste del asiento del pasajero delantero / Fusible 1 en caja de fusibles G [para coches para mercados americanos][para Australia] / Fusible 1 en caja de fusibles H [para vehículos con equipamiento especial] / Fusible 2 en caja de fusibles H [para vehículos con equipamiento especial] / Fusible 1 en bloque de fusibles E [para vehículos con equipamiento especial] / Fusible 2 en bloque de fusibles E [para vehículos con equipamiento especial]
- Generador con regulador de voltaje [para vehículos sin sistema híbrido de 48V] / Convertidor de voltaje, 48 V/12 V [para vehículos con sistema híbrido de 48V]
- Conector de batería [Conexión roscada (30) en el bloque de conmutación]
- Unidad de control de dirección asistida
- Caja de fusibles C: Fusible 1, 3, 15 a 21, 23 a 28, 43 a 45 / / Fusible 2 en caja de fusibles D [para vehículos con equipamiento especial]
- Ventilador del radiador [para vehículos sin enganche de remolque]
- Ventilador del radiador
- Ventilador del radiador [para vehículos con enganche de remolque]

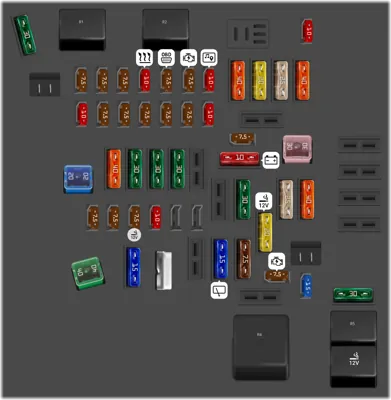

Panel de Fusibles del Habitáculo

Panel de Fusibles del Habitáculo
N°ADescripción
- 30A Unidad de control para la calefacción del agente reductor
- 10A Interruptor de ajuste del soporte lumbar del asiento del conductor [para vehículos sin ajuste eléctrico del asiento] / Interruptor de ajuste del soporte lumbar del asiento del acompañante [para vehículos sin ajuste eléctrico del asiento]
- 7.5A Control de volumen del lado del conductor
- 7.5A Interfaz de diagnóstico del bus de datos
- 7.5A Selector / Solenoide de bloqueo de extracción de la llave de encendido
- 10A Panel de control de calefacción/aire acondicionado / Relé de calefacción de la luneta trasera / Receptor de señal de radio del calentador auxiliar / Relé de embrague magnético / Unidad de control del sistema de monitoreo de presión de neumáticos [para vehículos con motor de gasolina de 2.5 l]
- 7.5A Interruptor de luces / Botón del freno de estacionamiento / Sensor de lluvia y luz / Sensor de alarma antirrobo / Unidad de control de faros adaptativos y control de alcance de faros / Unidad de control del módulo de llamada de emergencia y unidad de comunicación / Luz ambiental de la consola central delantera 1 / Luz ambiental de la consola central delantera / 2 Luz ambiental de la consola central delantera / 3 Luz ambiental de la puerta delantera izquierda 1 / Luz ambiental de la puerta delantera derecha / 1 Luz ambiental de la puerta trasera izquierda 1 / Luz ambiental de la puerta trasera derecha 1 / Luz de contorno del tablero de instrumentos 3 / Luz de contorno de la puerta delantera izquierda / Luz de contorno de la puerta delantera derecha / Luz de contorno de la puerta trasera izquierda / Luz de contorno de la puerta trasera derecha / Conector de diagnóstico / Luz ambiental de la puerta del conductor / Luz ambiental de la puerta del acompañante / Módulo de techo delantero
- 7.5A Interruptor de encendido y arranque / Unidad de control de la electrónica de la columna de dirección
- 10A Pantalla para la unidad de control, visualización e información delantera
- 40A Unidad de control de la fuente de alimentación a bordo
- 20A Unidad de control del sistema de información electrónico 1
- 25A Cinturón de seguridad delantero, lado del conductor [solo para vehículos con pretensores de cinturón de seguridad reversibles]
- 40A Unidad de control del ventilador de aire de suministro
- 10A Unidad de control para el bloqueo eléctrico de la columna de dirección
- 7.5A Amplificador de teléfono móvil / Cargador 1 para terminales móviles / Divisor USB / Unidad de control para lector de tarjetas con chip / Sintonizador de TV / Unidad de control con sistema operativo Android / Sensor para sistema de peaje electrónico
- 7.5A Unidad de control para el tablero de instrumentos / Unidad de control del módulo de llamada de emergencia y unidad de comunicación
- 7.5A Unidad de control de la cámara de reversa / Unidad de control de la cámara de visión envolvente
- 7.5A Unidad de control del sistema de autorización de acceso y arranque
- 7.5A Relé para el sistema de dosificación de agente reductor: Módulo de suministro para el sistema de dosificación de agente reductor
- 10A Unidad de control de la electrónica de la columna de dirección
- 20A Unidad de control del techo corredizo
- 40A Unidad de control de la fuente de alimentación a bordo
- 30A Unidad de control de la puerta del conductor [para vehículos con dirección a la izquierda] / Unidad de control de la puerta trasera del lado del conductor [para vehículos con dirección a la izquierda] / Unidad de control del motor del elevalunas trasero del lado del conductor [para vehículos con dirección a la izquierda] / Unidad de control de la puerta del acompañante [para vehículos con dirección a la derecha] / Unidad de control de la puerta trasera del lado del acompañante [para vehículos con dirección a la derecha] / Unidad de control del motor del elevalunas trasero del lado del acompañante [para vehículos con dirección a la derecha]
- 30A Unidad de control de la fuente de alimentación a bordo
- 30A Unidad de control de la fuente de alimentación a bordo
- 7.5A Interruptor de luz de la guantera / Interruptor del espejo de vanidad del lado del conductor / Interruptor del espejo de vanidad del lado del acompañante / Módulo de techo delantero / Unidad de control del sistema eléctrico del techo / Relé del vehículo de entrenamiento
- 10A Batería, 48 V [para vehículos con sistema híbrido de 48 V] / Unidad de control del sistema de regulación de la batería
- 30A Unidad de control de la tapa trasera
- 7.5A Unidad de control de control de crucero adaptativo / Unidad de control de asistencia de estacionamiento / Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2 / Cámara delantera para sistemas de asistencia al conductor
- 7.5A Unidad de control del airbag / Unidad de control de reconocimiento de asiento ocupado / Módulo de techo delantero
- 7.5A Interruptor de luz de reversa / Botón del freno de estacionamiento / Sensor de presión del circuito de aire acondicionado [no para vehículos con propulsión híbrida] / Relé de toma de corriente / Unidad de control del Symposer
- 10A Espejo retrovisor interior / Módulo de interruptores, panel de instrumentos, central / Sensor de calidad del aire [no para vehículos con propulsión híbrida] / Toma de diagnóstico
- 30A Unidad de control de la puerta del acompañante [para vehículos con dirección a la izquierda] / Unidad de control de la puerta trasera del lado del acompañante [para vehículos con dirección a la izquierda] / Unidad de control del motor del elevalunas trasero del lado del acompañante [para vehículos con dirección a la izquierda] / Unidad de control de la puerta del conductor [para vehículos con dirección a la derecha] / Unidad de control de la puerta trasera del lado del conductor [para vehículos con dirección a la derecha] / Unidad de control del motor del elevalunas trasero del lado del conductor [para vehículos con dirección a la derecha]
- 20A Encendedor de cigarrillos / Toma de 12V / Toma de 12V 2 / Toma de carga USB 1
- 25A Cinturón de seguridad delantero, lado del acompañante [solo para vehículos con pretensores de cinturón de seguridad reversibles]
- 40A Unidad de control de la fuente de alimentación a bordo
- 40A Unidad de control del sistema de sonido digital
- 15A Unidad de control de tracción total
- Interruptor de ajuste del soporte lumbar del asiento del conductor [para vehículos con asientos ajustables eléctricamente] / Unidad de control de ajuste del asiento del conductor [para vehículos con asientos ajustables eléctricamente] Unidad de control de ajuste del asiento y la columna de dirección con función de memoria
- 15A Motor del limpiaparabrisas trasero
- 7.5A Unidad de control de generación de ruido del motor [para vehículos con propulsión híbrida]
- 7.5A Emisor de posición del pedal del embrague / Relé de arranque 1 / Relé de arranque 2 / Electrónica de control del circuito de potencia y accionamiento eléctrico [para vehículos con propulsión híbrida]
- 15A Unidad de control de amortiguación electrónica
- 30A Relé de calefacción de la luneta trasera: Filtro de supresión de interferencias de antena en el cristal
- Relé para el sistema de dosificación de agente reductor [para vehículos con conducción a la izquierda]
- Relé de embrague electromagnético [dependiendo de la configuración]
- Relé de suministro de energía terminal 15 [para vehículos con conducción a la izquierda]
- Relé de calefacción de la luneta trasera [para vehículos con conducción a la izquierda]
- Relé de toma de corriente [para vehículos con conducción a la izquierda]
