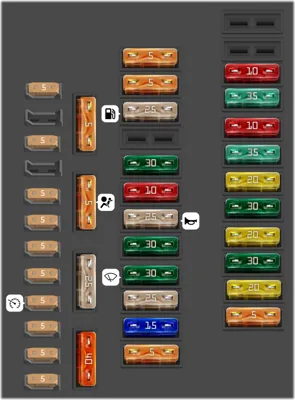

Asignación de fusibles del habitáculo izquierdo
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Espejo retrovisor interior con atenuación automática | |
| - | 5A | Sensor de embrague | |
| - | 25A | Bomba de combustible | |
| - | 30A | Calefacción del asiento izquierdo | |
| - | 10A | Programa Electrónico de Estabilización | |
| - | 25A | Bocina | |
| - | 30A | Motor del regulador de la ventanilla de la puerta izquierda | |
| - | 30A | Motor del limpiaparabrisas | |
| - | 25A | Programa Electrónico de Estabilización | |
| - | 15A | Puertas izquierdas | |
| - | 5A | Sensor de lluvia y luz | |
| - | 10A | Soporte lumbar | |
| - | 35A | Dirección dinámica | |
| - | 10A | Portavasos climatizado | |
| - | 35A | Módulo de control 1 del sistema eléctrico del vehículo | |
| - | 20A | Módulo de control 1 del sistema eléctrico del vehículo | |
| - | 30A | Módulo de control 1 del sistema eléctrico del vehículo | |
| - | 20A | Techo solar panorámico | |
| - | 30A | Módulo de control 1 del sistema eléctrico del vehículo | |
| - | 20A | Cortina del techo solar panorámico | |
| - | 5A | Electrónica de confort | |
| 1 | 5A | Dirección dinámica | |
| 3 | 5A | HomeLink | |
| 5 | 5A | Control de clima | |
| 6 | 5A | Ajuste de alcance del faro derecho | |
| 7 | 5A | Ajuste de alcance del faro izquierdo | |
| 8 | 5A | Módulo de control 1 del sistema eléctrico del vehículo | |
| 9 | 5A | Control de crucero adaptativo | |
| 10 | 5A | Selector de marchas | |
| 11 | 5A | Boquillas calefaccionadas del líquido limpiaparabrisas | |
| 12 | 5A | Control de clima | |
| 13 | 5A | Preparación para teléfono móvil | |
| 14 | 5A | Airbag | |
| 15 | 25A | Terminal 15 | |
| 16 | 40A | Terminal 15 motor |
Asignación de fusibles del habitáculo derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Módulo de interruptores de la columna de dirección | |
| - | 5A | Programa Electrónico de Estabilización | |
| - | 5A | Conector de diagnóstico Terminal 15 | |
| - | 5A | Gateway | |
| 1 | 5A | Reproductor de CD/DVD | |
| 2 | 5A | Módulo de interruptores Audi drive select | |
| 3 | 5A | MMI | |
| 3 | 20A | Radio | |
| 4 | 5A | tablero de instrumentos | |
| 5 | 5A | Gateway | |
| 6 | 5A | Bloqueo de encendido | |
| 7 | 5A | Interruptor giratorio de luces | |
| 8 | 40A | Ventilador del sistema de control de clima | |
| 9 | 5A | Bloqueo de la columna de dirección | |
| 10 | 10A | Control de clima | |
| 11 | 10A | Conector de diagnóstico Terminal 30 | |
| 12 | 5A | Módulo de interruptores de la columna de dirección |

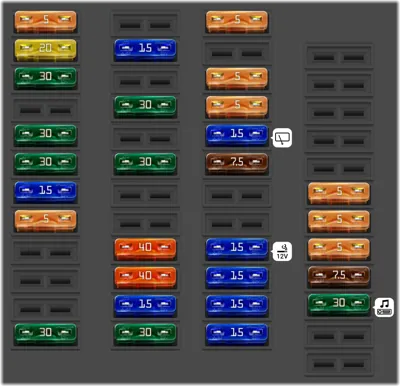

Asignación de fusibles del compartimento de equipaje derecho
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Módulo de control de la tapa del compartimento de equipaje | |
| - | 15A | Calefacción del asiento delantero derecho | |
| - | 40A | Ruta 1 del convertidor DCDC | |
| - | 40A | Ruta 2 del convertidor DCDC | |
| - | 30A | Freno de estacionamiento electromecánico | |
| - | 30A | Módulo de control de la puerta derecha | |
| - | 15A | Módulo de control de la puerta derecha | |
| - | 15A | Toma de corriente de la consola central trasera | |
| - | 15A | Toma de corriente delantera de la consola central / portavasos climatizado | |
| - | 15A | Toma de corriente del compartimento de equipaje | |
| - | 15A | Encendedor de cigarrillos | |
| - | 7.5A | Sistema de estacionamiento | |
| - | 15A | Limpiaparabrisas trasero | |
| - | 5A | Interruptor del freno de estacionamiento electromecánico | |
| - | 5A | Audi side assist | |
| - | 5A | Módulos de control del Terminal 15 | |
| - | 30A | Amplificador DSP, radio | |
| - | 7.5A | MMI | |
| - | 5A | Preparación para radio/navegación/teléfono móvil | |
| - | 5A | Cámara de visión trasera | |
| - | 5A | Preparación para teléfono móvil | |
| 1 | 30A | Módulo de control de la tapa del compartimento de equipaje | |
| 5 | 5A | Freno de estacionamiento electromecánico | |
| 6 | 15A | Control electrónico de amortiguación | |
| 7 | 30A | Freno de estacionamiento electromecánico | |
| 8 | 30A | Módulo de control del sistema eléctrico del vehículo 2 | |
| 10 | 30A | Módulo de control del sistema eléctrico del vehículo 2 | |
| 11 | 20A | Módulo de control del sistema eléctrico del vehículo | |
| 12 | 5A | Terminal 30 |
