Audi Q5 / Fusibles 2014

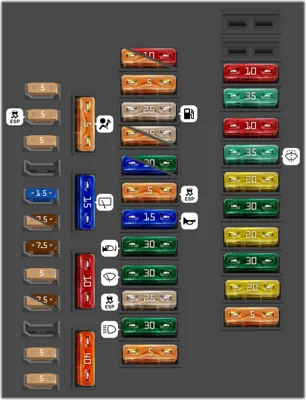

Panel de fusibles izquierdo del habitáculo

Panel de fusibles izquierdo del habitáculo
N°ADescripción
- 5A Válvula de escape eléctrica
- 10A Válvula de escape eléctrica
- 5A Sensor de luz de freno o sensor de movimiento del pedal de freno (propulsión híbrida)
- 25A Bomba de combustible
- 15A Calefacción del asiento izquierdo con ventilación del asiento
- 30A Calefacción del asiento izquierdo sin ventilación del asiento
- 5A ESC
- 15A Bocina
- 30A Puerta delantera izquierda (regulador de ventana, cierre centralizado, espejo, interruptor, iluminación)
- 30A Motor del limpiaparabrisas
- 25A ESC
- 30A Puerta trasera izquierda (regulador de ventana, interruptor, iluminación)
- 5A Sensor de lluvia y luz
- 10A Soporte lumbar
- 35A Dirección dinámica
- 10A Portavasos climatizado
- 35A Sistema lavaparabrisas, sistema lavafaros
- 20A Módulo de control 1 del sistema eléctrico del vehículo
- 30A Módulo de control 1 del sistema eléctrico del vehículo
- 20A Techo corredizo panorámico
- 30A Módulo de control 1 del sistema eléctrico del vehículo
- 20A Cortinilla parasol (techo corredizo panorámico)
- 5A Sistema de advertencia de alarma antirrobo
- 5A Suministro de bomba AdBlue o servofreno (propulsión híbrida)
- 25A Suministro de bomba AdBlue o servofreno (propulsión híbrida)
1 5A Dirección dinámica
2 5A Módulo de control ESC
3 5A Sensor de presión del sistema de aire acondicionado, freno de estacionamiento electromecánico, HomeLink, espejo retrovisor interior con atenuación automática, sensor de calidad del aire/aire exterior, botón ESC
5 15A Ajuste del sonido del escape
6 5A Sistema de control del alcance de los faros
6 7.5A Luz de giro
7 7.5A Faro (luz de giro)
8 5A Módulos de control (freno de estacionamiento electromecánico, amortiguador, quattro Sport, enganche de remolque), convertidor DCDC
9 5A Control de crucero adaptativo o batería de alto voltaje (propulsión híbrida)
9 7.5A Control de crucero adaptativo o batería de alto voltaje (propulsión híbrida)
11 5A Asistente lateral
12 5A Control del alcance de los faros, sistema de estacionamiento
13 5A Airbag
14 15A Limpiaparabrisas trasero
15 10A Fusible auxiliar (tablero de instrumentos)
16 40A Fusible auxiliar terminal 15 (área del motor)

Panel de fusibles derecho del habitáculo

Panel de fusibles derecho del habitáculo
N°ADescripción
- 5A Módulo de interruptores de la columna de dirección
- 5A Conector de diagnóstico Terminal 15
- 5A Gateway (Interfaz de diagnóstico del bus de datos)
- 5A Calefactor suplementario
1 5A Reproductor de CD /DVD
2 5A Wi-Fi
3 5A MMI
3 20A Radio
4 5A tablero de instrumentos
5 5A Gateway (Módulo de control del tablero de instrumentos)
6 5A Bloqueo de encendido
7 5A Interruptor de luces
8 40A Ventilador del sistema de control de clima
9 5A Bloqueo de la columna de dirección
10 10A Sistema de control de clima
11 10A Conector de diagnóstico Terminal 30
12 5A Módulo de interruptores de la columna de dirección

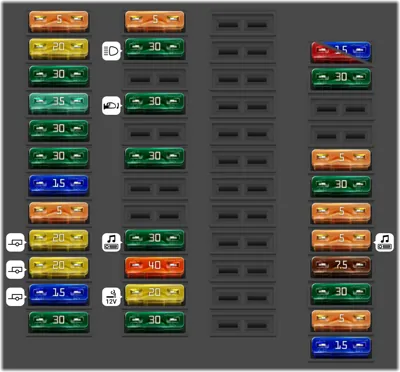

Panel de fusibles del compartimento de equipaje derecho

Panel de fusibles del compartimento de equipaje derecho
N°ADescripción
- 30A Módulo de control de la tapa del compartimento de equipaje
- 20A Toma de 12 voltios, encendedor de cigarrillos
- 40A Ruta 1 del convertidor DCDC o soplador de batería de alto voltaje (accionamiento híbrido)
- 30A Ruta 2 del convertidor DCDC, amplificador DSP, radio
- 30A Freno de estacionamiento electromecánico
- 30A Puerta delantera derecha (regulador de ventana, cierre centralizado, espejo, interruptor, iluminación)
- 30A Puerta trasera derecha (regulador de ventana, interruptor, iluminación)
- 5A Preparación para teléfono móvil
- 15A Calefacción del asiento delantero derecho
- 5A Espejo retrovisor con atenuación automática
- 30A Terminal 30 del tablero de instrumentos
- 7.5A MMI
- 5A Radio
- 5A Cámara de visión trasera
- 30A Calefactor de la ventana trasera
- 5A Entretenimiento del asiento trasero
- 30A Calefactor AdBlue
- 10A Suministro de AdBlue o batería de alto voltaje (accionamiento híbrido)
- 15A Suministro de AdBlue o batería de alto voltaje (accionamiento híbrido)
1 30A Módulo de control de la tapa del compartimento de equipaje
2 15A Módulo de control del remolque
3 20A Módulo de control del remolque
4 20A Módulo de control del remolque
5 5A Freno de estacionamiento electromecánico
6 15A Control electrónico de amortiguación
7 30A Freno de estacionamiento electromecánico
8 30A Iluminación exterior trasera
9 35A quattro Sport
10 30A Iluminación exterior trasera
11 20A Cierre centralizado
12 5A Terminal 30

Caja de relés/fusibles -SB-, en la caja de conexiones de la caja de drenaje de agua en el lado del conductor.

Caja de relés/fusibles -SB-, en la caja de conexiones de la caja de drenaje de agua en el lado del conductor.
N°ADescripción
- Unidad de control de la bujía incandescente [solo para vehículos diésel]
- Relé de suministro de energía de la electrónica del motor [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros]
- Relé de arranque
- Relé de arranque 2
- Relé de la bomba de aire secundario [solo para vehículos con motor de gasolina de 6 cilindros][solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)]
- Relé de suministro de energía terminal 30 [solo para vehículos diésel]
- Relé de suministro de energía Motronic [solo para vehículos con motor de gasolina de 4 cilindros][solo para vehículos con motor de gasolina de 6 cilindros]
- Relé de la bomba de combustible [solo para vehículos diésel]
- Relé de la bomba de combustible adicional [solo para vehículos diésel]
- Relé de purga de refrigerante posterior al funcionamiento [solo para vehículos con motor de gasolina de 4 cilindros]
- Relé de bomba de refrigerante adicional [solo para vehículos con motor de gasolina de 6 cilindros]
- Relé de la bomba hidráulica de la caja de cambios [solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)]
- Relé del circuito de refrigeración de la caja de cambios
- 60A Fusible de lámina para bujías incandescentes del motor [solo para vehículos con motor diésel de 4 cilindros]
- 80A Fusible de lámina para bujías incandescentes del motor [solo para vehículos con motor diésel de 6 cilindros]
- 50A Fusible de la bomba de inyección de aire secundario [solo para vehículos con motor de gasolina de 6 cilindros]
- 50A Relé de la bomba hidráulica de la caja de cambios [solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)]
1 15A Unidad de control de la transmisión automática / Unidad mecatrónica de la caja de cambios DSG
2 5A Sensor de nivel y temperatura del aceite
3 5A Unidad de control del motor / Módulo de control y potencia de la transmisión eléctrica
4 5A Unidad de control del motor
5 5A [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Válvula de cierre de refrigerante / Válvula de presión de combustible / Medidor de masa de aire
5 10A [solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Válvula de cierre de refrigerante / Válvula de presión de combustible / Medidor de masa de aire
6 15A Unidad de control del motor
7 10A [solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Actuador de sincronización variable del árbol de levas 1 a Actuador de sincronización variable del árbol de levas 8 / Relé de la bomba de aire secundario / Válvula solenoide de limitación de presión de sobrealimentación / Válvula solenoide de cánister 1 / Válvula de inyección de aire secundario / Válvula solenoide de soporte de motor electrohidráulico izquierdo / Válvula solenoide de soporte de motor electrohidráulico derecho / Válvula de ajuste del árbol de levas de admisión 1 / Válvula de derivación del turbocompresor / Válvula de aleta del colector de admisión / Válvula de aleta de gases de escape 1 / Válvula de cierre de refrigerante Climatronic / Válvula reguladora de presión de aceite / Bomba de refrigerante de postratamiento / Bomba de refrigerante de circuito de alta temperatura
7 15A [solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)]: Actuador de sincronización variable del árbol de levas 1 a Actuador de sincronización variable del árbol de levas 8 / Relé de la bomba de aire secundario / Válvula solenoide de limitación de presión de sobrealimentación / Válvula solenoide de cánister 1 / Válvula de inyección de aire secundario / Válvula solenoide de soporte de motor electrohidráulico izquierdo / Válvula solenoide de soporte de motor electrohidráulico derecho / Válvula de ajuste del árbol de levas de admisión 1 / Válvula de derivación del turbocompresor / Válvula de aleta del colector de admisión / Válvula de aleta de gases de escape 1 / Válvula de cierre de refrigerante Climatronic / Válvula reguladora de presión de aceite / Bomba de refrigerante de postratamiento / Bomba de refrigerante de circuito de alta temperatura
8 5A [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Módulo de control y potencia de la transmisión eléctrica / Sensor de NOx / Sensor de NOx 2 / Unidad de control del sensor de NOx / Unidad de control del sensor de NOx 2 / Relé del servofreno
8 10A [solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI BIN 5)]: Módulo de control y potencia de la transmisión eléctrica / Sensor de NOx / Sensor de NOx 2 / Unidad de control del sensor de NOx / Unidad de control del sensor de NOx 2 / Relé del servofreno
8 15A [solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI generación 3)]: Módulo de control y potencia de la transmisión eléctrica / Sensor de NOx / Sensor de NOx 2 / Unidad de control del sensor de NOx / Unidad de control del sensor de NOx 2 / Relé del servofreno
9 5A Unidad de control del motor
10 10A [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)][solo para vehículos con motor diésel de 6 cilindros (3.0 l TDI)]: Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 1 después del catalizador / Unidad de control de la dirección asistida
10 15A [solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI generación 3)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)][solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)]: Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 1 después del catalizador / Unidad de control de la dirección asistida
11 5A Unidad de control del ventilador del radiador / Ventilador del radiador / Ventilador del radiador 2
12 5A Unidad de control de la transmisión automática / Unidad mecatrónica de la caja de cambios DSG
13 5A [solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)]: Unidad de control del compresor de aire acondicionado / Compresor eléctrico de aire acondicionado
14 5A [solo para vehículos con motor diésel de 4 cilindros (2.0 l TDI)]: Relé 2 de suministro de voltaje de componentes del motor / Bobina de encendido 1, 2, 3, 4, 5 y 6 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador EGR
14 20A [solo para vehículos con motor de gasolina de 4 cilindros (2.0 l TFSI generación 3)][solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)][solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Relé 2 de suministro de voltaje de componentes del motor / Bobina de encendido 1, 2, 3, 4, 5 y 6 con etapa de salida / Válvula de cierre de refrigerante Climatronic / Bomba del enfriador EGR
15 5A Unidad de control de la dirección asistida / Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 1 después del catalizador
16 15A Termostato del sistema de refrigeración del motor controlado electrónicamente / Unidad de control de la bujía incandescente / Relé de la bomba de aire secundario / Relé de baja potencia calorífica / Relé de alta potencia calorífica / Relé de bomba de refrigerante adicional / Relé del circuito de refrigerante de la caja de cambios / Válvula solenoide de limitación de presión de sobrealimentación / Resistencia calefaccionada de ventilación del cárter / Válvula solenoide del filtro de carbón activado 1 / Válvula de entrada de aire secundario / Válvula solenoide de soporte de motor electrohidráulico izquierdo / Válvula solenoide de soporte de motor electrohidráulico derecho / Válvula de derivación del filtro de aire / Válvula de entrada de aire secundario 2 / Válvula de conmutación del enfriador de recirculación de gases de escape / Válvula reguladora de presión de aceite / Válvula del circuito de refrigerante de la caja de cambios / Válvula del circuito de refrigerante de la culata / Actuador de control de temperatura del motor / Bomba de refrigeración de aire de carga / Válvula de ventilación del cárter
17 10A [solo para vehículos con motor de gasolina de 4 cilindros con sistema de alto voltaje (híbrido)]: Bomba de refrigerante para circuito de baja temperatura / Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 1 después del catalizador
17 15A [solo para vehículos con motor de gasolina de 6 cilindros (3.0 l TFSI)]: Bomba de refrigerante para circuito de baja temperatura / Elemento calefaccionado de la sonda Lambda / Elemento calefaccionado de la sonda Lambda 1 después del catalizador
