Espacio para los pies del conductor/pasajero delantero (motor de gasolina de 4 cilindros)

N°	A	Descripción
-	5A	Válvula de cierre del tanque de combustible / Bomba de circulación de refrigerante
-	7.5A	Válvula de cierre del tanque de combustible / Bomba de circulación de refrigerante
-	5A	Interruptor de luz de freno
-	15A	Actuador de control de elevación de válvula 1 / Actuador de control de elevación de válvula 2 / Actuador de control de elevación de válvula 3 / Actuador de control de elevación de válvula 4 / Actuador de control de elevación de válvula 5 / Actuador de control de elevación de válvula 6 / Actuador de control de elevación de válvula 7 / Actuador de control de elevación de válvula 8
-	15A	Sonda Lambda 1 después del neutralizador: Elemento calefactor de la sonda Lambda 1 después del convertidor catalítico
-	7.5A	Módulo de diagnóstico de fugas del tanque de combustible / Válvula solenoide del soporte electrohidráulico del motor izquierdo / Válvula solenoide del soporte electrohidráulico del motor derecho Continuación / bomba de circulación de refrigerante / Motor actuador del obturador del radiador
-	5A	Relé de alimentación de la electrónica del motor
-	5A	Sensor de nivel y temperatura de aceite
-	5A	Arrancador-generador [Opcional] / Sensor de posición del pedal del embrague
-	10A	Actuador de control de elevación de válvula 1 / Actuador de control de elevación de válvula 2 / Actuador de control de elevación de válvula 3 / Actuador de control de elevación de válvula 4 / Actuador de control de elevación de válvula 5 / Actuador de control de elevación de válvula 6 / Actuador de control de elevación de válvula 7 / Actuador de control de elevación de válvula 8 / Válvula solenoide del depósito 1 / Válvula de ajuste del árbol de levas de admisión 1 / Válvula de descarga del turbocompresor / Válvula de aletas de admisión / Válvula de ajuste del árbol de levas de escape 1 / Válvula reguladora de presión de aceite / Refrigeración del pistón de la válvula de control del inyector
-	5A	Ventilador del radiador: Unidad de control del ventilador del radiador / Unidad de control de 2 ventiladores del radiador
-	15A	Unidad de control del motor / Inyector 2 cilindro 1 / Inyector 2 cilindro 2 / Inyector 2 cilindro 3 / Inyector 2 cilindro 4
-	15A	Sonda Lambda 1 después del neutralizador: Elemento calefactor de la sonda Lambda 1 después del convertidor catalítico / Sonda Lambda 1 antes del neutralizador: Elemento calefactor de la sonda Lambda
-	25A	Unidad de control de la bomba de combustible
-	5A	Sensor de alarma / Sirena de alarma
-	5A	Relé principal / Unidad de control del motor
-	7.5A	Interruptor de ajuste del soporte lumbar, delantero izquierdo / Unidad de control de ajuste del asiento y la columna de dirección con función de memoria / Unidad de control del asiento del conductor con contorno anatómico / Soporte lumbar, asiento del conductor [volante a la izquierda] / Soporte lumbar, asiento del pasajero delantero [volante a la derecha] / Unidad de control de ajuste del asiento del conductor
-	7.5A	Selector
-	15A	Unidad de control del suministro de energía a bordo: Señal de tono alto / Señal de tono bajo
-	5A	Botón del freno de estacionamiento electromecánico
-	10A	Interfaz de diagnóstico del bus de datos
-	5A	Unidad de control del sistema eléctrico del techo / Módulo de techo delantero
-	5A	Unidad de control para el módulo de llamada de emergencia y unidad de comunicación
-	5A	Unidad de control de airbag
-	5A	Unidad de control ABS
-	10A	Sensor de lluvia y luz / Sensor de luz / Toma de diagnóstico
-	20A	Unidad de control del suministro de energía a bordo: Embrague electromagnético del compresor de aire acondicionado / Válvula reguladora del compresor de aire acondicionado
-	20A	Unidad de control de la puerta del conductor [vehículos con volante a la derecha] / Unidad de control de la puerta del pasajero delantero [vehículos con volante a la izquierda]
-	20A	Unidad de control del suministro de energía a bordo: Luces interiores traseras / Módulo de techo delantero
-	30A	Receptor del sistema de frenos [para vehículos con propulsión híbrida]
-	30A	Unidad de control del suministro de energía a bordo: Elemento calefactor para el cojín del asiento trasero izquierdo / Elemento calefactor para el respaldo del asiento trasero izquierdo / Elemento calefactor del asiento trasero derecho / Elemento calefactor para el respaldo del asiento trasero derecho / asiento delantero izquierdo calefaccionado / Elemento calefactor, cojín del asiento delantero derecho / Calefacción del respaldo del asiento delantero izquierdo / Calefacción del respaldo del asiento delantero derecho
-	30A	Unidad de control del motor del limpiaparabrisas
-	30A	Unidad de control del suministro de energía a bordo: Faro delantero izquierdo
-	30A	Unidad de control del techo corredizo
-	20A	Unidad de control de la puerta del conductor [vehículos con volante a la izquierda] / Unidad de control de la puerta del pasajero delantero [vehículos con volante a la derecha]
-	20A	Unidad de control del suministro de energía a bordo: Encendedor de cigarrillos / Toma de corriente 12V / Toma de corriente 12V 2 / Toma de corriente 12V 3 / Toma de corriente 12V 4
-	20A	Unidad de control de la puerta trasera, lado del conductor [vehículos con volante a la derecha] / Unidad de control de la puerta trasera, lado del pasajero delantero [vehículos con volante a la izquierda]
-	15A	Unidad de control de tracción total
-	30A	Unidad de control del suministro de energía a bordo: Faro delantero derecho
-	35A	Unidad de control del suministro de energía a bordo: Bomba del lavaparabrisas / Bomba del lavafaros / Resistencia de calefacción de la boquilla del lavaparabrisas izquierda / Resistencia de calefacción para la boquilla del lavaparabrisas derecha
-	20A	Unidad de control de la puerta trasera, lado del conductor [vehículos con volante a la izquierda] / Unidad de control de la puerta trasera, lado del pasajero delantero [vehículos con volante a la derecha]
-	30A	Unidad de control del calentador adicional
-	5A	Unidad de control y visualización del aire acondicionado trasero / Relé del parabrisas calefaccionado / Unidad de control de ajuste del asiento y la columna de dirección con función de memoria / Relé del parabrisas calefaccionado izquierdo / Relé del parabrisas calefaccionado derecho / Unidad de control de asistencia de luces de carretera / Toma de diagnóstico
-	10A	Unidad de control del suministro de energía a bordo: Asistente de estacionamiento (Park Distance Control - PDC)
-	5A	Unidad de control del Symposer
-	7.5A	Unidad de control de generación de ruido del motor
-	15A	Unidad de control del Symposer / Unidad de control de generación de ruido del motor
-	5A	Sensor de posición del pedal del embrague
-	5A	Unidad de control de propulsión eléctrica / Relé de arranque 1 / Relé de arranque 2
-	5A	Toma de carga USB 1
-	5A	Panel de control del abridor de puerta de garaje
-	10A	Unidad de control de control de crucero adaptativo / Unidad de control de control de crucero adaptativo 2
-	10A	Módulo del pedal del acelerador / Punto de conexión en el pilar A izquierdo en la parte inferior, T17h/13 [para vehículos con propulsión híbrida]
-	7.5A	Cámara frontal para sistemas de asistencia al conductor
-	10A	Faro delantero derecho
-	10A	Faro delantero izquierdo
-	5A	Válvula de refrigeración del aceite de la transmisión / Relé del vehículo de entrenamiento / Punto de conexión en el pilar A izquierdo / Punto de conexión para vehículo de propósito especial - vehículo con acceso para discapacitados / Unidad de control del sistema de alarma / Panel de control para señales de propósito especial / Cargador para radio portátil / Punto de conexión en el pilar A izquierdo para vehículo de propósito especial / Punto de conexión 2 para radio en vehículo de propósito especial
-	5A	Unidad de control del sistema de alarma antirrobo y manos libres [vehículo especial]
-	10A	Unidad de control para el panel de información, visualización y operación trasero izquierdo / Unidad de control para el panel de información, visualización y operación trasero derecho
-	20A	Bobina de encendido 1, 2, 3 y 4 con etapa de salida [solo motor de gasolina 2.0L] / Bobina de encendido 5 con etapa de salida [solo motor de gasolina 3.0L] / Bobina de encendido 6 con etapa de salida [solo motor de gasolina 3.0L]
-	25A	Faro delantero izquierdo [para vehículos con equipamiento 8IY]
-	15A	Bomba eléctrica 2 KP
-	40A	Suministro de energía para la caja de fusibles C
-	30A	Unidad de control del ventilador de aire de suministro
-	25A	Faro delantero derecho [para vehículos con equipamiento 8IY]
-	40A	Unidad de control de dirección activa
-	15A	Unidad de control del sistema de gestión térmica [para vehículos con propulsión híbrida]
-	35A	Relé de arranque 2 / Relé de arranque 1 / Fusible (50): Arrancador
-	15A	Bomba eléctrica 3 CP [para vehículos con propulsión híbrida]
-		Relé principal
-		Relé de alimentación de la electrónica del motor
-		Relé de alimentación terminal 15

Lado del conductor de la cabina

N°	A	Descripción
2	5A	Unidad de control para el lector de tarjetas con chip / Unidad de control con sistema operativo Android
4	5A	Unidad de control de la pantalla de visualización frontal (en el parabrisas)
5	5A	Conector para conectar dispositivos de audio externos / Divisor USB
6	10A	Unidad de control y visualización del aire acondicionado delantero / Unidad de control del calefactor
7	10A	Unidad de control para el bloqueo eléctrico de la columna de dirección
8	5A	[Opcional]: Pantalla para la unidad de control, visualización e información delantera
8	10A	[Opcional]: Pantalla para la unidad de control, visualización e información delantera
9	10A	Unidad de control para el tablero de instrumentos
10	5A	Control de volumen del lado del conductor / Panel de control del sistema multimedia
11	5A	Interruptor de luces / Panel de control 1 para funciones de conducción y confort
12	1A	Unidad de control de la electrónica de la columna de dirección
14	5A	Unidad de control del sistema de información electrónica 1 [Sistemas acústicos 9VS y 8RF]
14	20A	Unidad de control del sistema de información electrónica 1 [Sistema acústico 8RM]
15	25A	Unidad de control de la columna de dirección ajustable eléctricamente
16	10A	Unidad de control de la electrónica de la columna de dirección / Elemento calefaccionado del volante

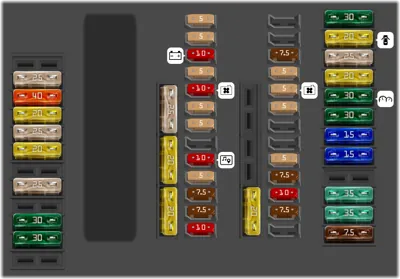

Lado izquierdo del compartimento de equipaje

N°	A	Descripción
-	7.5A	Sensor de presión y temperatura del refrigerante / [para vehículos con propulsión híbrida]: Unidad de control del elemento calefactor de alta tensión (PTC) / Relé de la bomba de refrigerante del sistema de control de temperatura / Válvula de expansión de refrigerante 2 / Válvula de cierre de refrigerante 2 / Válvula de cierre de refrigerante 3 / Válvula de cierre de refrigerante 4 / Válvula de cierre de refrigerante 5
-	35A	Relé de calefacción del parabrisas derecho: Elemento calefactor del parabrisas
-	35A	Relé de calefacción del parabrisas izquierdo: Elemento calefactor del parabrisas
-	15A	Unidad de control del chasis
-	15A	Unidad de control de la transmisión automática
-	30A	Relé de calefacción de la luneta trasera: Filtro de supresión de interferencias de antena en el cristal / Condensador de supresión de interferencias de la luneta trasera calefaccionada / Elemento calefactor de la luneta trasera
-	30A	Panel de control y visualización del aire acondicionado trasero
-	20A	Unidad de control central del sistema de confort: Luz trasera izquierda
-	25A	Unidad de control del tensor del cinturón de seguridad delantero izquierdo
-	20A	Unidad de control central para sistemas de confort / Alimentación: Persiana trasera/cierre suave/bloqueo de la tapa del compartimento de equipaje/desbloqueo de la tapa del depósito de combustible/sistema de entrada sin llave
-	30A	Unidad de control de la tapa trasera
-	7.5A	Conector de servicio del sistema de alta tensión: Módulo de batería de propulsión híbrida [para vehículos con propulsión híbrida]
-	10A	Relé de la bomba de refrigerante de la batería de alta tensión: Bomba de refrigerante de la batería de alta tensión [para vehículos con propulsión híbrida]
-	7.5A	Electrónica para el control de la propulsión eléctrica y circuitos de potencia de la propulsión eléctrica [para vehículos con propulsión híbrida]
-	5A	Servofreno [para vehículos con propulsión híbrida]
-	5A	Unidad de control del compresor del aire acondicionado [para vehículos con propulsión híbrida]
-	5A	Relé del aire acondicionado por control remoto [para vehículos con propulsión híbrida]: Panel de control y visualización del aire acondicionado trasero / Ventilador 1 del respaldo del asiento delantero izquierdo / Ventilador 1 del cojín del asiento delantero izquierdo / Ventilador 1, respaldo, asiento delantero derecho / Ventilador 1 del cojín del asiento delantero derecho
-	5A	Módulo de batería de propulsión híbrida [para vehículos con propulsión híbrida]
-	7.5A	Cargador 1 de batería de alta tensión [para vehículos con propulsión híbrida]
-	20A	Relé de la bomba de refrigerante para el sistema de control de temperatura [para vehículos con propulsión híbrida]: Bomba de refrigerante para el sistema de gestión térmica / Bomba de refrigerante 2 del sistema de gestión térmica / Bomba de refrigerante 4 del sistema de gestión térmica
-	10A	Punto de conexión para vehículo especial [vehículo para personas con discapacidad] / Punto de conexión en el pilar A izquierdo / Antena de techo
-	7.5A	Cargador 1 para dispositivos terminales móviles / Amplificador de teléfono móvil / Soporte para teléfono
-	7.5A	Interruptor de ajuste del soporte lumbar del asiento delantero derecho: Motor eléctrico para ajustar la posición longitudinal del soporte lumbar del asiento del conductor [para vehículos con volante a la derecha] / Motor eléctrico para el ajuste longitudinal del soporte lumbar del asiento del acompañante [para vehículos con volante a la izquierda] / Motor de ajuste de altura del soporte lumbar del asiento del conductor [para vehículos con volante a la derecha] / Motor eléctrico para el ajuste de altura del soporte lumbar del asiento del acompañante [para vehículos con volante a la izquierda] / Soporte lumbar del asiento del conductor [para vehículos con volante a la derecha] / Soporte lumbar para el asiento del acompañante [para vehículos con volante a la izquierda] / Unidad de control para el asiento anatómico del acompañante
-	5A	Unidad de control de asistencia de cambio de carril / Unidad de control de asistencia de cambio de carril 2
-	10A	Unidad de control para el panel de mando, visualización e información trasero izquierdo / Unidad de control para el panel de mando, visualización e información trasero derecho
-	5A	Unidad de control de identificación por radiofrecuencia / Unidad de control de comunicación de corto alcance 2
-	5A	Unidad de control del sistema de diagnóstico de fugas del depósito de combustible / Receptor de señal de radio del calefactor auxiliar
-	10A	Portavasos con calentador y enfriador
-	5A	Sintonizador de TV
-	10A	Segunda batería / Batería, 48 V / Unidad de control para vehículos especiales
-	5A	Unidad de control del sistema de apertura de garaje
-	5A	Unidad de control de la cámara de reversa / Unidad de control de la cámara de visión periférica
-	20A	Unidad de control central del sistema de confort: Luz trasera derecha
-	20A	Unidad de control de la unidad multifunción
-	25A	Unidad de control del tensor del cinturón de seguridad delantero derecho
-	30A	Unidad de control del sistema de sonido digital
-	30A	Unidad de control del sistema de dosificación del agente reductor / Calentador del depósito de agente reductor (circuito 1)
-	25A	Unidad de control de reconocimiento de remolque
-	20A	Unidad de control de reconocimiento de remolque
-	25A	Unidad de control de reconocimiento de remolque
-	20A	Unidad de control de reconocimiento de remolque
-	40A	Unidad de control del bloqueo del diferencial
-	25A	Unidad de control del sistema de dosificación del agente reductor / Elemento calefactor para la línea de agente reductor (circuito de calefacción 2)
