Caja de fusibles del compartimento del motor (gasolina)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del motor de arranque | ||
| - | Relé del motor de arranque 2 | ||
| - | Relé de suministro de corriente de componentes del motor | ||
| - | Relé de la bomba de aire secundario [solo código de motor BAR] [solo códigos de motor CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE] | ||
| - | Relé del servofreno | ||
| - | Relé de circulación continua de refrigerante | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de la bomba de refrigeración de combustible | ||
| - | Relé de la bomba de circulación -J160 [solo código de motor BAR], Relé del servofreno - J569 [solo códigos de motor BHK, BHL], Relé de la bomba de refrigerante auxiliar -J496 [solo códigos de motor CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE] | ||
| - | Relé de suministro de corriente Motronic | ||
| 1 | 40A | Ventilador del radiador -V7- | |
| 1 | 60A | Ventilador del radiador -V7- | |
| 2 | 50A | Motor de la bomba de aire secundario -V101- | |
| 4 | 40A | Ventilador del radiador 2 -V177- | |
| 4 | 60A | Ventilador del radiador 2 -V177- | |
| 5 | 50A | Motor para la bomba de aire secundario 2 -V189- | |
| 7 | 20A | Bobinas de encendido | |
| 7 | 30A | Bobinas de encendido | |
| 8 | 5A | Unidad de control del ventilador del radiador -J293, Unidad de control del ventilador del radiador 2 -J671- | |
| 9 | 15A | Unidad de control del motor -J623, Inyectores | |
| 10 | 10A | Transmisor de alta presión -G65, Bomba de circulación de refrigerante -V50, Termostato del sistema de refrigeración del motor controlado por mapa -F265, Relé de circulación continua de refrigerante -J151, Válvula de control del árbol de levas 1 -N205, Válvula de control del árbol de levas 2 -N208, Válvula de la aleta del colector de admisión -N316, Válvula de control del árbol de levas de escape 1 -N318, Válvula de control del árbol de levas de escape 2 -N319, Válvula de la aleta del colector de admisión 2 -N403, Bomba de refrigeración del aire de carga -V188- | |
| 11 | 5A | Unidad de control del motor - J623, Medidor de masa de aire -G70- | |
| 12 | 5A | Elemento calefactor del respiradero del cárter -N79- | |
| 13 | 15A | Medidor de masa de aire -G70, Medidor de masa de aire 2 -G246, Válvula solenoide del filtro de carbón activado 1 -N80, Válvula de entrada de aire secundario -N112, Válvula dosificadora de combustible -N290, Válvula de la aleta del colector de admisión -N316, Válvula de entrada de aire secundario 2 -N320, Válvula dosificadora de combustible 2 -N402, Válvula de control de presión de aceite -N428, Bomba de circulación continua de refrigerante -V51, Bomba de diagnóstico del sistema de combustible -V144, Válvula de cierre del sistema de ventilación del cárter -N548- | |
| 14 | 15A | Sonda Lambda -G39, Sonda Lambda 2 -G108- | |
| 15 | 15A | Sonda Lambda después del catalizador -G130, Sonda Lambda 2 después del catalizador -G131- | |
| 16 | 15A | Bomba de vacío para frenos -V192- | |
| 17 | 5A | Unidad de control del motor - J623- | |
| 18 | 30A | Unidad de control de la bomba de combustible -J538- |
Caja de fusibles en el compartimento del motor (diésel)
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control automática del tiempo de incandescencia | ||
| - | [V12]: Relé del motor de arranque | ||
| - | [CCGA, CCFA, CCFC, V12]: Unidad de control del tiempo de incandescencia 2 | ||
| - | [V12]: Relé del motor de arranque 2 | ||
| - | Relé para la bomba de combustible suplementaria | ||
| - | [CCMA, CATA, CLZB, CNRB]: Relé de baja potencia calorífica | ||
| - | Relé de la bomba de combustible | ||
| - | [CCMA, CATA, CLZB, CNRB]: Relé de alta potencia calorífica | ||
| - | [V12]: Relé de la bomba de refrigeración de combustible | ||
| - | [CCGA, V12]: Relé de la bomba de refrigerante auxiliar | ||
| - | [V12]: Relé de la bomba de combustible para el calentador auxiliar | ||
| - | [V12]: Relé de suministro de voltaje del Terminal 30 | ||
| 1 | 60A | Unidad de control del ventilador del radiador -J293, Ventilador del radiador -V7- | |
| 2 | 80A | Unidad de control automática del tiempo de incandescencia -J179- | |
| 3 | 40A | Elemento calefactor para calentador de aire auxiliar -Z35 (400 W) | |
| 4 | 40A | Unidad de control del ventilador del radiador 2 -J671, Ventilador del radiador 2 -V177- | |
| 4 | 60A | Unidad de control del ventilador del radiador 2 -J671, Ventilador del radiador 2 -V177- | |
| 4 | 60A | Unidad de control del tiempo de incandescencia 2 -J703, Relé para la 3ª configuración de calor -J959- | |
| 4 | 80A | Unidad de control del tiempo de incandescencia 2 -J703, Relé para la 3ª configuración de calor -J959- | |
| 6 | 60A | Elemento calefactor para calentador de aire auxiliar -Z35 (2 400 W) | |
| 6 | 80A | Elemento calefactor para calentador de aire auxiliar -Z35 (2 400 W) | |
| 7 | 15A | Termostato del sistema de refrigeración del motor controlado por mapa -F265-, Unidad de control automática del tiempo de incandescencia -J179-, Módulo de la válvula de mariposa - -J338-, Relé de baja potencia calorífica - -J359-, Relé de alta potencia calorífica - -J360-, Unidad de control del turbocompresor 1 -J724-, Unidad de control del turbocompresor 2 - -J725-, Unidad de control para el bypass del enfriador de aire de carga -J865-, Válvula de recirculación de gases de escape -N18-, Válvula de conmutación del enfriador de recirculación de gases de escape -N345-, Válvula de conmutación del enfriador de recirculación de gases de escape 2 -N381-, Válvula solenoide de montaje electrohidráulico del motor -N398-, Válvula de control de presión de aceite -N428-, Válvula de refrigerante de la culata -N489-, Motor de la aleta del colector de admisión -V157-, Motor para la aleta del colector de admisión 2 -V275- | |
| 8 | 5A | Unidad de control del ventilador del radiador -J293, Unidad de control del ventilador del radiador 2 -J671- | |
| 9 | 15A | Unidad de control del motor - -J623, Unidad de control del motor 2 - J624- | |
| 10 | 10A | Válvula reguladora de presión de combustible -N276, Válvula dosificadora de combustible -N290, Válvula dosificadora de combustible 2 -N402, Válvula reguladora de presión de combustible 2 -N484- | |
| 11 | 10A | Sonda Lambda -G39, Sonda Lambda 2 -G108, Calefactor de la sonda Lambda -Z19, Calefactor de la sonda Lambda 2 -Z28- | |
| 11 | 15A | Sonda Lambda -G39, Sonda Lambda 2 -G108, Calefactor de la sonda Lambda -Z19, Calefactor de la sonda Lambda 2 -Z28- | |
| 12 | 5A | Relé de la bomba de refrigeración de combustible -J445-, Unidad de control del sensor de NOx - -J583, Unidad de control del sensor de NOx 2 - -J881, Bomba de refrigeración de combustible -V166, Bomba del enfriador de recirculación de gases de escape -V400-), Sensor de partículas -G784- | |
| 12 | 10A | Relé de la bomba de refrigeración de combustible -J445-, Unidad de control del sensor de NOx - -J583, Unidad de control del sensor de NOx 2 - -J881, Bomba de refrigeración de combustible -V166, Bomba del enfriador de recirculación de gases de escape -V400-), Sensor de partículas -G784- | |
| 13 | 10A | Sensor de alta presión -G65, Relé de circulación continua de refrigerante -J151, Relé de la bomba de refrigeración de combustible - -J445, Unidad de control del tiempo de incandescencia 2 -J703, Válvula de conmutación del enfriador de recirculación de gases de escape 2 -N381, Bomba de circulación de refrigerante -V50, Bomba de circulación continua de refrigerante -V51, Bomba de refrigeración de combustible -V166, Motor para la aleta del colector de admisión 2 -V275, Bomba del enfriador de recirculación de gases de escape -V400- | |
| 13 | 15A | Sensor de alta presión -G65, Relé de circulación continua de refrigerante -J151, Relé de la bomba de refrigeración de combustible - -J445, Unidad de control del tiempo de incandescencia 2 -J703, Válvula de conmutación del enfriador de recirculación de gases de escape 2 -N381, Bomba de circulación de refrigerante -V50, Bomba de circulación continua de refrigerante -V51, Bomba de refrigeración de combustible -V166, Motor para la aleta del colector de admisión 2 -V275, Bomba del enfriador de recirculación de gases de escape -V400- | |
| 14 | 5A | Medidor de masa de aire -G70, Medidor de masa de aire 2 -G246- | |
| 15 | 5A | Unidad de control del motor -J623, Unidad de control del motor 2 - J624- | |
| 16 | Elemento calefactor del respiradero del cárter -N79, Elemento calefactor del respiradero del cárter 2 -N483, Relé para la bomba de combustible suplementaria - -J832, Bomba de combustible suplementaria -V393, Sensor de presión para el sistema de dosificación de agente reductor -G686, Bomba de agente reductor -V437, Calefactor para la bomba de agente reductor -Z103- | ||
| 17 | 5A | Bomba de combustible -G23, Sensor de presión para el sistema de dosificación de agente reductor -G686, Bomba de agente reductor -V437, Calefactor para la bomba de agente reductor -Z103, Unidad de control del motor -J623, Unidad de control del motor 2 - -J624- | |
| 17 | 10A | Bomba de combustible -G23, Sensor de presión para el sistema de dosificación de agente reductor -G686, Bomba de agente reductor -V437, Calefactor para la bomba de agente reductor -Z103, Unidad de control del motor -J623, Unidad de control del motor 2 - -J624- | |
| 17 | 20A | Bomba de combustible -G23, Sensor de presión para el sistema de dosificación de agente reductor -G686, Bomba de agente reductor -V437, Calefactor para la bomba de agente reductor -Z103, Unidad de control del motor -J623, Unidad de control del motor 2 - -J624- | |
| 18 | 20A | Bomba de presurización del sistema de combustible -G6, Unidad de control de la bomba de combustible -J538- | |
| 18 | 25A | Bomba de presurización del sistema de combustible -G6, Unidad de control de la bomba de combustible -J538- |

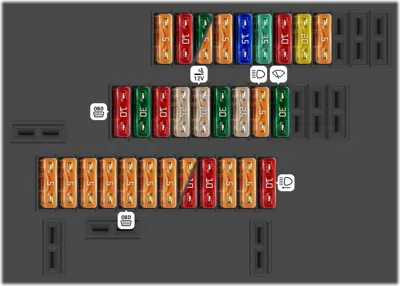

Caja de fusibles del compartimento de pasajeros n.º 1 (lado izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Unidad de control del monitor de presión de neumáticos | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 10A | [LHD]: Interruptor de ajuste del soporte lumbar del asiento del conductor, [RHD]: Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| - | 35A | [LHD]: Unidad de control de la puerta del conductor, Motor del regulador de la ventanilla del lado del conductor, Unidad de control de la puerta trasera izquierda, Motor del regulador de la ventanilla trasera izquierda / [RHD]: Unidad de control de la puerta del pasajero delantero, Motor del regulador de la ventanilla trasera derecha, Motor del regulador de la ventanilla del lado del pasajero delantero | |
| - | 15A | [LHD]: Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera izquierda / [RHD]: Unidad de control de la puerta del pasajero delantero, Unidad de control de la puerta trasera derecha | |
| - | 5A | Unidad de control de gestión de energía | |
| - | 30A | [LHD]: Unidad de control de autorización de entrada y arranque, Interruptor de autorización de entrada y arranque | |
| - | 5A | [RHD]: Reproductor multimedia en posición 1, Reproductor multimedia en posición 2, Cambiador de CD, Reproductor de DVD, Reproductor de MiniDisc, Grabadora de vídeo y reproductor de DVD, Conexión para fuentes de audio externas | |
| - | 10A | [LHD]: Unidad de control de la electrónica de la columna de dirección / [RHD]: Unidad de visualización y funcionamiento Climatronic trasera, Unidad de control del ventilador de aire fresco trasero | |
| - | 5A | [LHD]: Sensor de monitoreo interior, Bocina de alarma / [RHD]: Unidad de control central del sistema de confort | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, Motor del limpiaparabrisas | |
| - | 5A | Sensor de luz/lluvia | |
| - | 25A | Relé de bocina de doble tono, Bocina de tono alto, Bocina de tono bajo | |
| - | 30A | [LHD]: Unidad de control de suministro a bordo | |
| - | 25A | [LHD]: Unidad de control de suministro a bordo / [RHD]: Encendedor de cigarrillos | |
| - | 25A | [LHD]: Unidad de control de suministro a bordo / [RHD]: Toma de 12 V, Toma de 12 V 2 | |
| - | 10A | [LHD]: Unidad de control en el tablero de instrumentos, Interfaz de diagnóstico del bus de datos, Pantalla en el tablero de instrumentos / [RHD]: Unidad de control Climatronic, Unidad de control del ventilador de aire fresco | |
| - | 30A | Relé del sistema de lavado de faros | |
| - | 10A | Conector de 16 pines, conector de diagnóstico | |
| - | 10A | Faro izquierdo | |
| - | 5A | Unidad de control para control de crucero adaptativo, Calefactor del sensor para el sistema de control de crucero adaptativo | |
| - | 5A | Unidad de visualización Direct Sight Japón, Botón de la unidad de visualización, Relé de la válvula de cierre del refrigerante, Válvula de cierre del refrigerante del calefactor | |
| - | 10A | Advertencia de salida de carril, Unidad de control de advertencia de salida de carril, Calefactor del parabrisas para advertencia de salida de carril | |
| - | 5A | [LHD]: Unidad de control del sistema de señales, Unidad operativa para señales especiales, Preparación para multimedia (9WM) [Desde noviembre de 2007] / [RHD]: Preparación para multimedia (9WM) [desde noviembre de 2007] | |
| - | 10A | [LHD]: Unidad de control del sistema de señales, Unidad operativa para señales especiales, Preparación para multimedia (9WM) [Desde noviembre de 2007] / [RHD]: Preparación para multimedia (9WM) [desde noviembre de 2007] | |
| - | 5A | [LHD]: Unidad de control de la electrónica de la columna de dirección, Unidad de control de autorización de entrada y arranque, Interruptor de luces, Unidad de control central del sistema de confort, Unidad de control del detector de remolque / [RHD]: Cojín del asiento trasero izquierdo calefaccionado, Respaldo del asiento trasero izquierdo calefaccionado, Cojín del asiento trasero derecho calefaccionado, Respaldo del asiento trasero derecho calefaccionado | |
| - | 5A | Emisor de nivel y temperatura de aceite | |
| - | 5A | Conector de 16 pines, conector de diagnóstico | |
| - | 5A | Espejo interior antideslumbrante automático | |
| - | 5A | Unidad de control de operación de puerta de garaje, Unidad operativa de puerta de garaje | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | [LHD]: Regulador de control de alcance de faros, Motor de control de alcance de faro izquierdo, Motor de control de alcance de faro derecho / [RHD]: Sensor de calidad del aire, Unidad de visualización y funcionamiento Climatronic trasera, Unidad de control Climatronic |

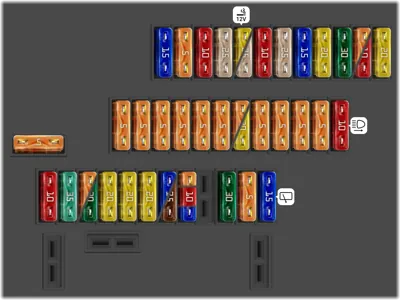

Caja de fusibles del compartimento de pasajeros n.º 2 (lado derecho)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Cojín del asiento trasero izquierdo calefaccionado, Respaldo del asiento trasero izquierdo calefaccionado, Cojín del asiento trasero derecho calefaccionado, Respaldo del asiento trasero derecho calefaccionado | |
| - | 5A | Unidad de control de la caja de cambios automática | |
| - | 10A | Unidad de control de la caja de cambios automática | |
| - | 30A | Cojín del asiento delantero izquierdo calefaccionado, Cojín del asiento delantero derecho calefaccionado | |
| - | 20A | Unidad de control del ABS | |
| - | 15A | [LHD]: Unidad de control de la puerta del pasajero delantero, Unidad de control de la puerta trasera derecha / [RHD]: Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera izquierda | |
| - | 25A | [LHD]: Toma de 12 V 3, Toma de 12 V 4 / [RHD]: Toma de 12 V 3, Toma de 12 V 4 | |
| - | 10A | [LHD]: Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero / [RHD]: Interruptor de ajuste del soporte lumbar del asiento del conductor | |
| - | 20A | [LHD]: Encendedor de cigarrillos | |
| - | 25A | [RHD]: Unidad de control de suministro a bordo | |
| - | 25A | [LHD]: Toma de 12 V, Toma de 12 V 2 / [RHD]: Unidad de control de suministro a bordo | |
| - | 10A | [LHD]: Unidad de control Climatronic, Unidad de control del soplador de aire fresco / [RHD]: Unidad de control en el inserto del panel de instrumentos | |
| - | 5A | Interruptor de la luz de freno, Interruptor del pedal de freno, Unidad de control del ABS | |
| - | 15A | Unidad de control de suministro a bordo 2 | |
| - | 10A | Faro derecho | |
| - | 5A | Unidad de control de suspensión adaptativa | |
| - | 5A | Preparación para teléfono móvil (9ZD) | |
| - | 5A | Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2 | |
| - | 5A | Relé de supresión de la luz de freno, Interruptor del pedal de embrague | |
| - | 5A | Unidad de control de la caja de cambios automática | |
| - | 20A | Unidad de control de la caja de cambios automática | |
| - | 5A | Unidad de control del ABS | |
| - | 5A | Interruptor multifunción, Interruptor Tiptronic, Unidad de control de los sensores de la palanca selectora | |
| - | 5A | Unidad de control para la ayuda de estacionamiento | |
| - | 5A | [LHD]: Unidad de control del airbag / [RHD]: Interfaz de diagnóstico del bus de datos | |
| - | 5A | [LHD]: Interruptor del asiento trasero izquierdo calefaccionado con regulador, Interruptor del asiento trasero derecho calefaccionado con regulador / [RHD]: Unidad de control de la electrónica de la columna de dirección, Unidad de control de autorización de entrada y arranque, Interruptor de luces, Unidad de control central del sistema de confort, Unidad de control del detector de remolque | |
| - | 5A | [LHD]: Sensor de calidad del aire, Unidad de visualización y funcionamiento Climatronic trasera, Unidad de control Climatronic / [RHD]: Regulador de control de alcance de faros, Motor de control de alcance del faro izquierdo, Motor de control de alcance del faro derecho | |
| - | 15A | Motor del limpiaparabrisas trasero [Hasta mayo de 2007] | |
| - | 5A | Elemento calefactor del chorro del limpiaparabrisas izquierdo, Elemento calefactor del chorro del limpiaparabrisas derecho | |
| - | 30A | Unidad de control de suministro a bordo | |
| - | 5A | Unidad transmisora y receptora de teléfono, Soporte de teléfono, Unidad de control del lector de tarjetas con chip | |
| - | 10A | Unidad transmisora y receptora de teléfono, Soporte de teléfono, Unidad de control del lector de tarjetas con chip | |
| - | 15A | Unidad transmisora y receptora de teléfono, Soporte de teléfono, Unidad de control del lector de tarjetas con chip | |
| - | 15A | Unidad de control para la unidad de visualización y funcionamiento de información delantera, Amplificador de antena | |
| - | 7.5A | Unidad de control para la unidad de visualización y funcionamiento de información delantera, Unidad de control para la electrónica de información 1 | |
| - | 20A | Unidad de control de ajuste del techo corredizo deslizante | |
| - | 20A | Unidad de control del techo corredizo deslizante trasero | |
| - | 20A | Unidad de control de la cortinilla enrollable del techo corredizo | |
| - | 5A | [LHD]: Reproductor multimedia en posición 1, Reproductor multimedia en posición 2, Reproductor de DVD, Cargador de CD, Reproductor de MiniDisc, Grabadora de vídeo y reproductor de DVD, Conexión para fuentes de audio externas | |
| - | 30A | [RHD]: Unidad de control de autorización de entrada y arranque, Interruptor de autorización de entrada y arranque | |
| - | 35A | [LHD]: Motor del elevalunas del lado del pasajero delantero, Motor del elevalunas trasero derecho / [RHD]: Unidad de control de la puerta del conductor, Motor del elevalunas del lado del conductor, Unidad de control de la puerta trasera izquierda, Motor del elevalunas trasero izquierdo | |
| - | 10A | [LHD]: Unidad de visualización y funcionamiento Climatronic trasera, Unidad de control del soplador de aire fresco trasero / [RHD]: Unidad de control de la electrónica de la columna de dirección | |
| 1 | 5A | Fusible para la unidad de control de sonido transmitido por la estructura |
Caja de fusibles del maletero
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Unidad de control del sistema de señales J616 | |
| - | 30A | Unidad de control del sistema de dosificación de agente reductor - -J880- | |
| - | 5A | Unidad de control de la suspensión adaptativa -J197 | |
| - | 15A | Unidad de control de la suspensión adaptativa -J197 | |
| - | 5A | Unidad de control del sistema de cámara de reversa -J772, Cámara de reversa -R189- | |
| - | 5A | Unidad de control de la ayuda de estacionamiento - -J446- | |
| - | 15A | Unidad de control central del sistema de confort 2 -J773- | |
| - | 15A | Unidad de control central del sistema de confort 2 -J773- | |
| - | 5A | Receptor de control remoto para calefactor auxiliar -R64- | |
| - | 20A | Toma de 12 V 5 -U26- | |
| - | 20A | Unidad de control central del sistema de confort - J393- | |
| - | 15A | Unidad lectora de antena para sistema de entrada sin llave -J723- | |
| - | 30A | Unidad de control central del sistema de confort -J393- | |
| - | 15A | Unidad de control del sistema de señales -J616- | |
| - | 5A | Unidad operativa para señales especiales -E507- | |
| - | 15A | Relé de corte de radio bidireccional -J84Radio bidireccional -R8- | |
| - | 15A | Relé de corte de radio bidireccional -J84Radio bidireccional -R8- | |
| - | 5A | Radio -R- | |
| - | 5A | Sintonizador de TV -R78- | |
| - | 5A | Unidad de control del sistema de navegación con unidad de CD -J401- | |
| - | 30A | Unidad de control del paquete de sonido digital J525- | |
| - | 5A | Radio digital -R147- | |
| - | 30A | Unidad de control del paquete de sonido digital 2 -J787- | |
| - | 5A | Unidad de control del sistema de cámara de reversa - -J772, Cámara de reversa -R189- | |
| - | 15A | Entretenimiento del asiento trasero (9WP, 9WK) (a partir de noviembre de 2007), Unidad de control del sistema multimedia -J650 | |
| - | 20A | Unidad de control central del sistema de confort - -J393- | |
| - | 30A | Unidad de control de la tapa trasera - -J605Motor en la unidad de control de la tapa trasera -V375- | |
| - | 30A | Unidad de control de la tapa trasera 2 -J756Motor en la unidad de control de la tapa trasera 2 -V376- | |
| - | 15A | Unidad de control del detector de remolque -J345- | |
| - | 15A | Unidad de control del detector de remolque -J345- | |
| - | 20A | Unidad de control del detector de remolque -J345- | |
| - | 15A | Unidad de control del detector de remolque -J345- | |
| - | 20A | Unidad de control del detector de remolque -J345- | |
| - | 25A | Unidad de control del detector de remolque - -J345, Motor de rótula de enganche de remolque articulado -V317- | |
| - | 30A | Unidad de control del detector de remolque - -J345, Motor de rótula de enganche de remolque articulado -V317- | |
| - | (A partir de noviembre de 2007): Conector de 6 pines -T6am- para Entretenimiento del asiento trasero |
