Caja de fusibles en el motor (gasolina)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alimentación de componentes del motor | ||
| - | Relé de alimentación de corriente Motronic | ||
| - | Relé de la bomba de aire secundaria [solo código de motor BAR] [solo códigos de motor CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE] | ||
| - | Relé del motor de arranque | ||
| - | Relé del motor de arranque 2 | ||
| - | Relé de la bomba de circulación [solo código de motor BAR], Relé del servofreno [solo códigos de motor BHK, BHL], Relé de la bomba de refrigerante auxiliar [solo códigos de motor CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE] | ||
| 1 | 40A | Ventilador del radiador | |
| 1 | 60A | Ventilador del radiador | |
| 2 | 50A | Motor de la bomba de aire secundaria | |
| 4 | 40A | Ventilador del radiador 2 | |
| 4 | 60A | Ventilador del radiador 2 | |
| 5 | 50A | Motor de la bomba de aire secundaria 2 | |
| 7 | 20A | Bobinas de encendido | |
| 7 | 30A | Bobinas de encendido | |
| 8 | 5A | Unidad de control del ventilador del radiador, Unidad de control del ventilador del radiador 2 | |
| 9 | 15A | Unidad de control del motor, Inyectores | |
| 10 | 10A | Transmisor de alta presión, Bomba de circulación de refrigerante, Termostato del sistema de refrigeración del motor controlado por mapa, Relé de circulación continua de refrigerante, Válvula de control del árbol de levas 1, Válvula de control del árbol de levas 2, Válvula de la mariposa del colector de admisión, Válvula de control del árbol de levas de escape 1, Válvula de control del árbol de levas de escape 2, Válvula de la mariposa del colector de admisión 2, Bomba de refrigeración del aire de carga | |
| 11 | 5A | Unidad de control del motor, Medidor de masa de aire | |
| 12 | 5A | Elemento calefaccionado del respiradero del cárter | |
| 13 | 15A | Medidor de masa de aire, Medidor de masa de aire 2, Válvula solenoide 1 del filtro de carbón activo, Válvula de entrada de aire secundaria, Válvula de dosificación de combustible, Válvula de la mariposa del colector de admisión, Válvula de entrada de aire secundaria 2, Válvula de dosificación de combustible 2, Válvula de control de presión de aceite, Bomba de circulación continua de refrigerante, Bomba de diagnóstico del sistema de combustible, Válvula de cierre del sistema de ventilación del cárter | |
| 14 | 15A | Sonda Lambda, Sonda Lambda 2 | |
| 15 | 15A | Sonda Lambda después del convertidor catalítico, Sonda Lambda 2 después del convertidor catalítico | |
| 16 | 30A | Unidad de control de la bomba de combustible | |
| 17 | 5A | Unidad de control del motor | |
| 18 | 15A | Bomba de vacío para frenos |
Caja de fusibles en el motor (diésel)
| N° | A | Descripción | |
|---|---|---|---|
| - | Unidad de control automático del período de incandescencia | ||
| - | Relé de alimentación de tensión del terminal 30 | ||
| - | Unidad de control del período de incandescencia 2 [CCGA, CCFA, CCFC, V12] | ||
| - | Relé para la bomba de combustible suplementaria [CCMA, CATA] | ||
| - | Relé del motor de arranque | ||
| - | Relé del motor de arranque 2 | ||
| - | Relé de baja potencia calorífica [CCMA, CATA, CLZB, CNRB] | ||
| - | Relé para el 3er ajuste de calor [CLZB, CNRB] | ||
| - | Relé de alta potencia calorífica [CCMA, CATA, CLZB, CNRB] | ||
| - | Relé de la bomba de combustible para el calefactor auxiliar [CCFA] | ||
| - | Relé de la bomba de refrigerante auxiliar [CCGA, V12] | ||
| - | Relé de la bomba de refrigeración de combustible [CCMA, CATA, CCFA] | ||
| - | Relé de la bomba de combustible [CCFA] | ||
| 1 | 60A | Unidad de control del ventilador del radiador, ventilador del radiador | |
| 2 | 80A | Unidad de control automático del período de incandescencia | |
| 3 | 40A | Elemento calefactor para el calefactor de aire auxiliar (400 W) | |
| 4 | 40A | Unidad de control del ventilador del radiador 2, ventilador del radiador 2 | |
| 4 | 60A | Unidad de control del ventilador del radiador 2, ventilador del radiador 2 | |
| 4 | 60A | Unidad de control del período de incandescencia 2, relé para el 3er ajuste de calor | |
| 4 | 80A | Unidad de control del período de incandescencia 2, relé para el 3er ajuste de calor | |
| 6 | 60A | Elemento calefactor para el calefactor de aire auxiliar 2 (400 W) | |
| 6 | 80A | Elemento calefactor para el calefactor de aire auxiliar 2 (400 W) | |
| 7 | 15A | Termostato del sistema de refrigeración del motor controlado por mapa, unidad de control automático del período de incandescencia, módulo de la válvula de mariposa, relé de baja potencia calorífica, relé de alta potencia calorífica, unidad de control del turbocompresor 1, unidad de control del turbocompresor 2, unidad de control para el bypass del enfriador de aire de carga, válvula de recirculación de gases de escape, válvula de conmutación del enfriador de recirculación de gases de escape, válvula de conmutación del enfriador de recirculación de gases de escape 2, válvula solenoide de soporte del motor electrohidráulico, válvula de control de presión de aceite, válvula de refrigerante de la culata, motor de la aleta del colector de admisión, motor para la aleta del colector de admisión 2 | |
| 8 | 5A | Unidad de control del ventilador del radiador, unidad de control del ventilador del radiador 2 | |
| 9 | 15A | Unidad de control del motor, unidad de control del motor 2 | |
| 10 | 10A | Válvula reguladora de presión de combustible, válvula de dosificación de combustible, válvula de dosificación de combustible 2, válvula reguladora de presión de combustible 2 | |
| 11 | 10A | Sonda Lambda, sonda Lambda 2, calefactor de la sonda Lambda, calefactor de la sonda Lambda 2 | |
| 11 | 15A | Sonda Lambda, sonda Lambda 2, calefactor de la sonda Lambda, calefactor de la sonda Lambda 2 | |
| 12 | 5A | Relé de la bomba de refrigeración de combustible, unidad de control del emisor de NOx, unidad de control del emisor de NOx 2, bomba de refrigeración de combustible, bomba del enfriador de recirculación de gases de escape, sensor de partículas | |
| 12 | 10A | Relé de la bomba de refrigeración de combustible, unidad de control del emisor de NOx, unidad de control del emisor de NOx 2, bomba de refrigeración de combustible, bomba del enfriador de recirculación de gases de escape, sensor de partículas | |
| 13 | 10A | Emisor de alta presión, relé de circulación continua de refrigerante, relé de la bomba de refrigeración de combustible, unidad de control del período de incandescencia 2, válvula de conmutación del enfriador de recirculación de gases de escape 2, bomba de circulación de refrigerante, bomba de circulación continua de refrigerante, bomba de refrigeración de combustible, motor para la aleta del colector de admisión 2, bomba del enfriador de recirculación de gases de escape | |
| 13 | 15A | Emisor de alta presión, relé de circulación continua de refrigerante, relé de la bomba de refrigeración de combustible, unidad de control del período de incandescencia 2, válvula de conmutación del enfriador de recirculación de gases de escape 2, bomba de circulación de refrigerante, bomba de circulación continua de refrigerante, bomba de refrigeración de combustible, motor para la aleta del colector de admisión 2, bomba del enfriador de recirculación de gases de escape | |
| 14 | 5A | Medidor de masa de aire, medidor de masa de aire 2 | |
| 15 | 5A | Unidad de control del motor, unidad de control del motor 2 | |
| 16 | 20A | Bomba de presurización del sistema de combustible, unidad de control de la bomba de combustible | |
| 16 | 25A | Bomba de presurización del sistema de combustible, unidad de control de la bomba de combustible | |
| 17 | 5A | Bomba de combustible, emisor de presión para el sistema de dosificación del agente reductor, bomba del agente reductor, calefactor para la bomba del agente reductor, unidad de control del motor, unidad de control del motor 2 | |
| 17 | 10A | Bomba de combustible, emisor de presión para el sistema de dosificación del agente reductor, bomba del agente reductor, calefactor para la bomba del agente reductor, unidad de control del motor, unidad de control del motor 2 | |
| 17 | 20A | Bomba de combustible, emisor de presión para el sistema de dosificación del agente reductor, bomba del agente reductor, calefactor para la bomba del agente reductor, unidad de control del motor, unidad de control del motor 2 | |
| 18 | Elemento calefactor del respiradero del cárter, elemento calefactor del respiradero del cárter 2, relé para la bomba de combustible suplementaria, bomba de combustible suplementaria, emisor de presión para el sistema de dosificación del agente reductor, bomba del agente reductor, calefactor para la bomba del agente reductor |

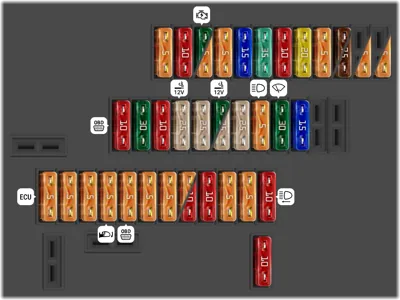

Caja de fusibles del habitáculo n.º 1 (lado izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| - | - | Hasta junio de 2010: No utilizado | |
| - | 5A | Desde junio de 2010: Estabilizador de voltaje | |
| - | - | Hasta junio de 2010: No utilizado | |
| - | 5A | Desde junio de 2010: Relé para espejo interior antideslumbrante automático | |
| - | 7.5A | Hasta junio de 2010: No utilizado | |
| - | 7.5A | Desde junio de 2010: Unidad de control para electrónica de información 1 | |
| - | 5A | Hasta mayo de 2010: Unidad de control del monitor de presión de neumáticos | |
| - | 20A | Unidad de control del calefactor auxiliar | |
| - | 10A | [LHD]: Interruptor de ajuste del soporte lumbar del asiento del conductor; [RHD]: Interruptor de ajuste del soporte lumbar del asiento del pasajero delantero | |
| - | 35A | [LHD]: Unidad de control de la puerta del conductor, motor del elevalunas del lado del conductor, unidad de control de la puerta trasera izquierda, motor del elevalunas trasero izquierdo; [RHD]: Unidad de control de la puerta del pasajero delantero, motor del elevalunas trasero derecho, motor del elevalunas del lado del pasajero delantero | |
| - | 15A | [LHD]: Unidad de control de la puerta del conductor; [RHD]: Unidad de control de la puerta del pasajero delantero, unidad de control de la puerta trasera derecha | |
| - | 5A | Desde junio de 2010: De la unidad de control del monitor de presión de neumáticos | |
| - | 30A | [LHD]: Unidad de control de autorización de entrada y arranque | |
| - | 5A | [RHD] (hasta mayo de 2010): Reproductor de DVD | |
| - | 10A | [LHD]: Unidad de control de la electrónica de la columna de dirección; [RHD]: Unidad de control y pantalla del Climatronic trasero, unidad de control del soplador de aire fresco trasero | |
| - | 5A | [LHD]: Sensor de monitoreo interior, bocina de alarma; [RHD]: Unidad de control central del sistema de confort | |
| - | 15A | Unidad de control de ventilación del asiento delantero izquierdo | |
| - | 30A | Unidad de control del motor del limpiaparabrisas, motor del limpiaparabrisas | |
| - | 5A | Sensor de luz/lluvia | |
| - | 25A | Relé de bocina de doble tono, bocina de tono alto, bocina de tono bajo | |
| - | 30A | [LHD]: Unidad de control de suministro de a bordo | |
| - | 25A | [RHD] (desde junio de 2010): Toma de 12 V 3, toma de 12 V 4 | |
| - | 25A | Unidad de control de suministro de a bordo [LHD]; Encendedor de cigarrillos [RHD] | |
| - | 25A | [LHD]: Unidad de control de suministro de a bordo, [RHD]: Toma de 12 V, toma de 12 V 2 | |
| - | 10A | [LHD]: Unidad de control en el tablero de instrumentos (hasta mayo de 2010), interfaz de diagnóstico del bus de datos, pantalla en el tablero de instrumentos (hasta mayo de 2010); [RHD]: Unidad de control Climatronic, unidad de control del soplador de aire fresco | |
| - | 30A | Relé del sistema lavafaros | |
| - | 10A | Conector de 16 pines, conector de diagnóstico | |
| - | 10A | Faro izquierdo | |
| - | 5A | Unidad de control para control de crucero adaptativo, calentador del sensor para el sistema de control de crucero adaptativo | |
| - | 5A | Unidad de pantalla de visión directa Japón, botón de la unidad de pantalla, relé de la válvula de corte de refrigerante, válvula de corte de refrigerante del calefactor | |
| - | 10A | Advertencia de salida de carril, unidad de control de advertencia de salida de carril, calentador de parabrisas para advertencia de salida de carril | |
| - | 5A | [LHD]: Unidad de control del sistema de señales, unidad operativa para señales especiales, preparación para multimedia (9WM); [RHD]: Preparación para multimedia (9WM) | |
| - | 10A | [LHD]: Unidad de control del sistema de señales, unidad operativa para señales especiales, preparación para multimedia (9WM), [RHD]: Preparación para multimedia (9WM) | |
| - | 5A | [LHD]: Unidad de control de la electrónica de la columna de dirección, unidad de control de autorización de entrada y arranque, interruptor de luz, unidad de control central del sistema de confort, unidad de control del detector de remolque, unidad de control del monitor de presión de neumáticos (7K6); [RHD]: Cojín de asiento calefaccionado para el asiento trasero izquierdo, respaldo calefaccionado para el asiento trasero izquierdo, cojín de asiento calefaccionado para el asiento trasero derecho, respaldo calefaccionado para el asiento trasero derecho | |
| - | 5A | Transmisor de nivel de aceite y temperatura de aceite | |
| - | 5A | Conector de 16 pines, conector de diagnóstico | |
| - | 5A | Espejo interior antideslumbrante automático | |
| - | 5A | Unidad de control de operación de puerta de garaje, unidad operativa de puerta de garaje | |
| - | 5A | Interfaz de diagnóstico del bus de datos | |
| - | 5A | [LHD]: Regulador de control de alcance de faros, motor de control de alcance del faro izquierdo, motor de control de alcance del faro derecho; [RHD]: Sensor de calidad del aire, unidad de control y pantalla del Climatronic trasero, unidad de control Climatronic | |
| 2 | 10A | Fusible principal para equipamiento opcional |

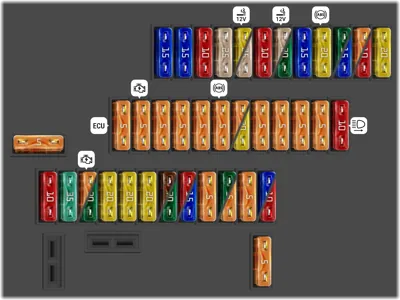

Caja de fusibles del habitáculo n.º 2 (lado derecho)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Cojín de asiento de banco calefaccionado para el asiento trasero izquierdo, Respaldo calefaccionado para el asiento trasero izquierdo, Cojín de asiento de banco calefaccionado para el asiento trasero derecho, Respaldo calefaccionado para el asiento trasero derecho | |
| - | 5A | Hasta mayo de 2010: Unidad de control de la caja de cambios automática; Desde junio de 2010: Amplificador de antena para teléfono móvil, Unidad de control del lector de tarjetas con chip, Soporte para teléfono | |
| - | 10A | Hasta mayo de 2010: Unidad de control de la caja de cambios automática; Desde junio de 2010: Amplificador de antena para teléfono móvil, Unidad de control del lector de tarjetas con chip, Soporte para teléfono | |
| - | 30A | Cojín de asiento calefaccionado para el asiento delantero izquierdo, Cojín de asiento calefaccionado para el asiento delantero derecho | |
| - | 15A | [RHD]; Unidad de control de ventilación del asiento delantero derecho | |
| - | 20A | Unidad de control ABS | |
| - | 15A | [LHD]: Unidad de control de la puerta del acompañante; [RHD]: Unidad de control de la puerta del conductor, Unidad de control de la puerta trasera izquierda | |
| - | 25A | [LHD]: Toma de 12 V 3, Toma de 12 V 4; [RHD] (hasta mayo de 2010): Toma de 12 V 3, Toma de 12 V 4, [RHD] (desde junio de 2010): Unidad de control de la red de a bordo (30A) | |
| - | 30A | [RHD] (desde junio de 2010): Unidad de control de la red de a bordo | |
| - | 10A | [LHD]: Interruptor de ajuste del soporte lumbar del asiento del acompañante; [RHD]: Interruptor de ajuste del soporte lumbar del asiento del conductor | |
| - | 20A | Encendedor de cigarrillos [LHD] | |
| - | 25A | Unidad de control de la red de a bordo [RHD] | |
| - | 25A | [LHD]: Toma de 12 V, Toma de 12 V 2; [RHD]: Unidad de control de la red de a bordo | |
| - | 10A | [LHD]: Unidad de control Climatronic, Unidad de control del soplador de aire fresco; [RHD] (Hasta junio de 2010): Unidad de control en el tablero de instrumentos, (Desde junio de 2010): Interfaz de diagnóstico para bus de datos | |
| - | 15A | Desde junio de 2010: Caja refrigeradora | |
| - | 15A | Unidad de control de la red de a bordo 2 | |
| - | 10A | Faro derecho | |
| - | 5A | Unidad de control de suspensión adaptativa | |
| - | 5A | Preparación para teléfono móvil (9ZD) | |
| - | 5A | Unidad de control de asistencia de cambio de carril, Unidad de control de asistencia de cambio de carril 2 | |
| - | 5A | Relé de supresión de luz de freno, Interruptor del pedal del embrague | |
| - | 5A | Unidad de control de la caja de cambios automática | |
| - | 20A | Unidad de control de la caja de cambios automática | |
| - | 5A | Unidad de control ABS | |
| - | 5A | Interruptor multifunción, Interruptor Tiptronic, Unidad de control de sensores de la palanca selectora | |
| - | 5A | Unidad de control para el asistente de estacionamiento | |
| - | 5A | [LHD]: Unidad de control de airbag; [RHD]: Interfaz de diagnóstico de bus de datos | |
| - | 5A | [LHD]: Interruptor de asiento trasero izquierdo calefaccionado con regulador, Interruptor de asiento trasero derecho calefaccionado con regulador; [RHD]: Unidad de control de la electrónica de la columna de dirección, Unidad de control de autorización de entrada y arranque, Interruptor de luces, Unidad de control central del sistema de confort, Unidad de control de detección de remolque | |
| - | 5A | [LHD]: Sensor de calidad del aire, Unidad de control y visualización del Climatronic trasero, Unidad de control Climatronic; [RHD]: Regulador de alcance de faros, Motor de regulación de alcance del faro izquierdo, Motor de regulación de alcance del faro derecho | |
| - | 15A | Hasta mayo de 2010: Caja refrigeradora | |
| - | 10A | Desde junio de 2010: Unidad de control en el tablero de instrumentos | |
| - | 5A | Hasta junio de 2010: Elemento calefactor de la boquilla del lavaparabrisas izquierdo, Elemento calefactor de la boquilla del lavaparabrisas derecho; Desde junio de 2010: Unidad de control del sistema de cámara de reversa | |
| - | 30A | Hasta mayo de 2010: Unidad de control de la red de a bordo | |
| - | 5A | Desde junio de 2010: Reproductor de DVD, Cambiador de CD | |
| - | 5A | Unidad de visualización para la pantalla de información delantera y unidad de control de la unidad operativa | |
| - | 10A | Hasta mayo de 2010: Soporte para teléfono, Unidad de control del lector de tarjetas con chip | |
| - | 15A | Desde junio de 2010: Unidad de control de la caja de cambios automática | |
| - | 7.5A | Hasta mayo de 2010: Unidad de control para electrónica de información 1 | |
| - | 30A | Desde junio de 2010: Relé de la bomba hidráulica de la caja de cambios [solo para modelos con sistema start/stop], Unidad de control de la bomba hidráulica auxiliar [solo para modelos con sistema start/stop] | |
| - | 20A | Unidad de control de ajuste del techo corredizo | |
| - | 20A | Unidad de control del techo corredizo trasero | |
| - | 20A | Unidad de control de la persiana enrollable del techo solar | |
| - | 5A | [LHD] (hasta mayo de 2010): Reproductor de DVD, Cambiador de CD | |
| - | 30A | [RHD]: Unidad de control de autorización de entrada y arranque, Interruptor de autorización de entrada y arranque | |
| - | 35A | [LHD]: Motor del elevalunas del lado del acompañante, Motor del elevalunas trasero derecho; [RHD]: Unidad de control de la puerta del conductor, Motor del elevalunas del lado del conductor, Unidad de control de la puerta trasera izquierda, Motor del elevalunas trasero izquierdo | |
| - | 10A | [LHD]: Unidad de control y visualización del Climatronic trasero, Unidad de control del soplador de aire fresco trasero; [RHD]: Unidad de control de la electrónica de la columna de dirección | |
| 1 | 5A | Fusible para la unidad de control de sonido estructural | |
| 2 | 5A | Fusible de la caja refrigeradora |
Caja de fusibles principal (debajo del asiento del conductor)
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Fusible de suspensión autonivelante | |
| - | 30A | Fusible 1 (30) [desde junio de 2010] | |
| - | 5A | Fusible para el sistema de localización del vehículo | |
| - | 30A | Fusible 2 (30) [desde junio de 2010] | |
| - | Relé de suministro de voltaje Terminal 15 | ||
| - | 150A | Fusible 1 en el portafusibles D | |
| - | 150A | Fusible 2 en el portafusibles D | |
| - | 50A | Fusible 3 en el portafusibles D | |
| - | 60A | Fusible 4 en el portafusibles D | |
| - | 125A | Fusible 5 en el portafusibles D |
Caja de fusibles del compartimento de equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Hasta mayo de 2010: Unidad de control del sistema de señales; Desde junio de 2010: Unidad de control del sistema multimedia | |
| - | 30A | Unidad de control para el sistema de dosificación del agente reductor | |
| - | 5A | Hasta mayo de 2010: Unidad de control de la suspensión adaptativa | |
| - | 5A | Hasta mayo de 2010: Unidad de control del sistema de cámara de reversa, Cámara de reversa | |
| - | 5A | Unidad de control para el asistente de estacionamiento | |
| - | 15A | Unidad de control central del sistema de confort 2 | |
| - | 15A | Unidad de control central del sistema de confort 2 | |
| - | 5A | Receptor de control remoto para el calefactor auxiliar | |
| - | 20A | Toma de 12 V 5 | |
| - | 20A | Unidad de control central del sistema de confort | |
| - | 15A | Unidad lectora de antena para el sistema de entrada sin llave | |
| - | 30A | Unidad de control central del sistema de confort | |
| - | 15A | Unidad de control del sistema de señales | |
| - | 5A | Unidad operativa para señales especiales | |
| - | 15A | Relé de corte de radio bidireccional, Radio bidireccional | |
| - | 15A | Relé de corte de radio bidireccional, Radio bidireccional | |
| - | 5A | Radio | |
| - | 15A | Desde junio de 2010: Unidad de control del sistema de señales | |
| - | 5A | Hasta mayo de 2010: Radio | |
| - | 7.5A | Desde junio de 2010: Unidad de control del paquete de sonido digital | |
| - | 30A | Desde junio de 2010: Unidad de control del paquete de sonido digital | |
| - | 5A | Sintonizador de TV | |
| - | 30A | Unidad de control del paquete de sonido digital | |
| - | 30A | Unidad de control del paquete de sonido digital 2 | |
| - | 15A | Entretenimiento para el asiento trasero (9WP, 9WK) (Hasta mayo de 2010), Unidad de control del sistema multimedia (hasta mayo de 2010), Unidad de control de la suspensión adaptativa (desde junio de 2010) | |
| - | 20A | Unidad de control central del sistema de confort | |
| - | 30A | Unidad de control de la tapa del maletero, Motor en la unidad de control de la tapa del maletero | |
| - | 30A | Unidad de control de la tapa del maletero 2, Motor en la unidad de control de la tapa del maletero 2 | |
| - | 15A | Unidad de control del detector de remolque | |
| - | 15A | Unidad de control del detector de remolque | |
| - | 20A | Unidad de control del detector de remolque | |
| - | 15A | Unidad de control del detector de remolque | |
| - | 20A | Unidad de control del detector de remolque | |
| - | 25A | Unidad de control del detector de remolque, Motor del cabezal de la bola de remolque articulada | |
| - | 30A | Unidad de control del detector de remolque, Motor del cabezal de la bola de remolque articulada | |
| - | Conector de 6 pines para el entretenimiento del asiento trasero |
