Audi TT / Fusibles 2009

Panel de fusibles del motor (SB)

Panel de fusibles del motor (SB)
N°ADescripción
- 5A Sirena autónoma / Sensor de alarma antirrobo
- 30A Bomba del lavafaros
- 15A Regulador de presión de combustible [solo para motor BWA, BPY, CDMA, CDLA, CDLB] / Bomba de suministro de combustible [solo para motor BUB, CBRA] / Relé de control [solo para motor CBBB, CFGB] / Bomba de combustible auxiliar
- 20A [solo para motor CDAA, CCZA, CCTA][solo para motor CESA, CETA]: Regulador de presión de combustible / Relé de alimentación de tensión de componentes del motor / Bomba de combustible auxiliar
- 30A Unidad de control del motor del limpiaparabrisas
- 25A Asiento delantero izquierdo calefaccionado / Asiento delantero derecho calefaccionado
- 10A Motor eléctrico para el ajuste longitudinal del soporte lumbar del asiento del conductor / Motor eléctrico para el ajuste longitudinal del soporte lumbar del asiento del pasajero delantero
- 40A Unidad de control del ventilador de suministro / Ventilador de suministro
- 15A Bomba de alimentación de combustible [solo para motor BUB, CBRA] / Válvula de mariposa de escape 1 [solo para motor CEPA, CEPB, CRRA]
- 10A Sonda lambda [solo para motor BUB, CBRA] / Sonda lambda después del convertidor catalítico [solo para motor BUB, CBRA]
- 30A Unidad de control de la bomba de combustible [solo para motor CEPA, CEPB, CRRA]
- 5A Medidor de flujo de aire [solo para motor BUB, CBRA]
- 10A Sonda lambda 2 [solo para motor BUB, CBRA] / Sonda lambda 2 después del convertidor catalítico [solo para motor BUB, CBRA]
- 5A Relé de alimentación de tensión de componentes del motor [solo para motor BWA, BPY, CDMA, CDLA, CDLB] / Unidad de control de bujías de incandescencia [solo para motor CBBB, CFGB] / Relé de la bomba de combustible adicional [solo para motor CBBB, CFGB] / Relé de la bomba de combustible [solo para motor CBBB, CFGB]
- 10A Sonda lambda [solo para motor CEPA, CEPB, CRRA]
- 10A Bomba de diagnóstico del sistema de combustible [solo para motor BUB, CBRA] / Relé de la bomba de aire secundaria [solo para motor BUB, CBRA] / Sonda lambda [solo para motor CDAA, CCZA, CCTA][solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor CBBB, CFGB][solo para motor CESA, CETA] / Sonda lambda después del convertidor catalítico [solo para motor CDAA, CCZA, CCTA][solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor CEPA, CEPB, CRRA][solo para motor CESA, CETA] / Válvula de inyección de aire secundaria [solo para motor BUB, CBRA] / Válvula de control de inyección de aire secundaria 2 [solo para motor BUB, CBRA]
- 10A Electroválvula de control de la presión de sobrealimentación [solo para motor CBBB, CFGB] / Electroválvula 1 del depósito de carbón activo [solo para motor BUB, CBRA] Válvula de conmutación del depósito de aire del colector de admisión [solo para motor BUB, CBRA] / Válvula 1 del sistema de distribución variable [solo para motor BUB, CBRA] / Válvula 1 del sistema de distribución del árbol de levas de escape [solo para motor BUB, CBRA] Válvula de conmutación del enfriador de EGR [solo para motor CBBB, CFGB] / Unidad de control del ventilador del radiador [solo para motor CDAA, CCZA, CCTA][solo para motor CBBB, CFGB][solo para motor BUB, CBRA][solo para motor CEPA, CEPB, CRRA][solo para motor CESA, CETA] Bomba de diagnóstico del sistema de combustible [solo para motor CDAA, CCZA, CCTA][solo para motor CESA, CETA] Válvula de mariposa del colector de admisión [solo para motor CESA, CETA] / / / / / /
- 20A Bobinas de encendido [solo para motor CDAA, CCZA, CCTA][solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor BUB, CBRA][solo para motor CEPA, CEPB, CRRA][solo para motor CESA, CETA]
- 30A Bobinas de encendido [solo para motor BUB, CBRA]
- 5A [solo para motor CBBB, CFGB]: Relé de calefacción de baja potencia / Relé de calefacción de alta potencia
- 15A Unidad de control del motor [solo para motor CDAA, CCZA, CCTA][solo para motor CESA, CETA]
- 25A Unidad de control del motor [solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor BUB, CBRA][solo para motor CEPA, CEPB, CRRA]
- 30A Unidad de control del motor [solo para motor CBBB, CFGB]
- 10A Bomba de circulación continua de refrigerante [solo para motor CDAA, CCZA, CCTA][solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor BUB, CBRA][solo para motor CEPA, CEPB, CRRA] / Relé de circulación continua de refrigerante [solo para motor CDAA, CCZA, CCTA][solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor BUB, CBRA][solo para motor CESA, CETA] / Bomba del radiador de recirculación de gases de escape [solo para motor CBBB, CFGB] / Electroválvula del circuito de refrigerante [solo para motor CEPA, CEPB, CRRA] / Relé de la bomba de refrigerante adicional [solo para motor CEPA, CEPB, CRRA]
- 5A Sensor de posición del pedal del embrague
- 10A Relé de alimentación de tensión de componentes del motor [solo para motor CDAA, CCZA, CCTA][solo para motor CESA, CETA] / Electroválvula 1 del depósito de carbón activo [solo para motor CDAA, CCZA, CCTA] [solo para motor BWA, BPY, CDMA, CDLA, CDLB] [solo para motor CESA, CETA] / Electroválvula de control de la presión de sobrealimentación [solo para motor CDAA, CCZA, CCTA][solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor CESA, CETA] / Válvula 1 de distribución variable [solo para motor CDAA, CCZA, CCTA][solo para motor CESA, CETA] / Válvula de descarga del turbocompresor [solo para motor CDAA, CCZA, CCTA][solo para motor BWA, BPY, CDMA, CDLA, CDLB][solo para motor CESA, CETA] / Válvula de mariposa del colector de admisión [solo para motor CDAA, CCZA, CCTA] / Válvula reguladora de presión de aceite [solo para motor CDAA, CCZA, CCTA][solo para motor CESA, CETA] / Válvula de inyección de aire secundaria [solo para motor CESA, CETA] / Actuador 1 de distribución variable [solo para motor CESA, CETA]
- 20A [solo para motor CBBB, CFGB]: Válvula reguladora de presión de combustible / Válvula de dosificación de combustible
- Relé de la bomba de aire secundaria
- Relé de la bomba de combustible
- Relé de la bomba de combustible adicional [TDI]
- Relé de la bomba de refrigerante adicional [solo designación de motor CEPA, CEPB, CRRA]
- Relé de purga de refrigerante después de apagar el motor
- Relé de calefacción de baja potencia [calefactor PTC (TDI)]
- Relé de la bomba de combustible eléctrica 2 [para designación de motor BUB, CBRA]
- Relé de alimentación de la electrónica del motor [para designación de motor BWA, CDMA, CDAA, CCZA, CCTA, CEPA, CEPB, CESA, CETA, CRRA]
- Unidad de control de bujías de incandescencia [TDI]
- Relé de alimentación Motronic
- Relé de alimentación terminal 30 [TDI]

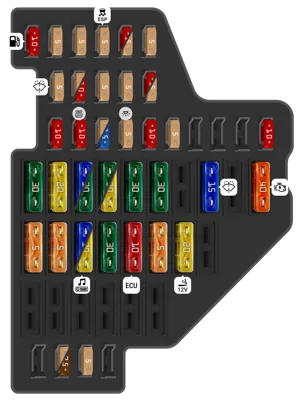

Panel de fusibles interior (SC)

Panel de fusibles interior (SC)
N°ADescripción
1 10A Relé de la bomba de combustible / Relé 2 de la bomba de combustible eléctrica [solo para designación de motor BUB, CBRA] / Unidad de control de la bomba de combustible / Unidad de control del motor / Lámpara indicadora de airbag del acompañante desactivado / Lámpara de iluminación del interruptor de luces / Conector de 16 pines, toma de diagnóstico
2 5A Unidad de control ABS / Interruptor de luz de freno
3 5A Módulo de potencia del faro izquierdo
4 5A Transmisor de nivel y temperatura de aceite / Botón del sistema de control de presión de neumáticos / Unidad de control 2 del sistema de control de presión de neumáticos / Botón del sistema ASR y ESP / Unidad de control de regulación del alcance de los faros / Transmisor de alta presión / Interruptor de luces de reversa
5 10A [para corrector de faros con modo manual]: Servomotor de regulación del alcance del faro derecho / Servomotor de regulación del alcance del faro izquierdo / Regulador de regulación del alcance de los faros
5 5A [para corrector de faros con modo automático]: Unidad de control de regulación del alcance de los faros / Módulo de potencia del faro derecho
6 5A Unidad de control de la dirección asistida / Interfaz de diagnóstico del bus de datos / Unidad de control de sensores de la palanca selectora / Unidad mecatrónica de la caja de cambios DSG
7 5A Unidad de control de ayuda al aparcamiento / Espejo interior electrocrómico / Panel de control del abridor de la puerta del garaje / Unidad de control del abridor de la puerta del garaje / Resistencia de calefacción de la boquilla del lavaparabrisas izquierdo / Resistencia de calefacción de la boquilla del lavaparabrisas derecho / Unidad de control de la red de a bordo / Relé de la bomba del lavaparabrisas / Unidad de control del deflector de viento del convertible
8 5A Unidad de control de tracción total
8 10A Unidad de control de tracción total [solo para designación de motor CDLB, CDLA]
9 5A Unidad de control de amortiguación electrónica
10 5A Unidad de control de airbag / Unidad de control de ocupación del asiento [solo para vehículos con equipamiento de EE. UU.]
11 10A Medidor de masa de aire [solo para designación de motor CBBB, CFGB] / Unidad de control de ruido estructural [solo para designación de motor CBBB, CFGB] / Resistencia de calefacción de la ventilación del cárter [solo para designación de motor BUB, CBRA][solo para designación de motor CBBB, CFGB]
11 5A Medidor de masa de aire [solo para designación de motor BWA, BPY, CDMA, CDLA, CDLB]
12 10A Unidad de control de la puerta del acompañante / Unidad de control de la puerta del conductor
13 10A Conector, 16 pines, conector de diagnóstico
14 5A Sensor de lluvia y luz / Unidad de control de sensores de la palanca selectora [solo para transmisión de doble embrague de 7 velocidades DQ500 OBH (S tronic)]
14 15A Mecatrónica para caja de cambios de doble embrague [solo para transmisión de doble embrague de 7 velocidades DQ200 OAM (S tronic)]
15 5A Unidad de control de la red de a bordo / luces interiores delanteras
16 10A Unidad de control Climatronic
17 5A Unidad de control del sistema de control de presión de neumáticos [solo para vehículos con equipamiento de EE. UU.] / Unidad de control 2 del sistema de control de presión de neumáticos / Unidad de control de sensores de la palanca selectora [solo para transmisión de doble embrague de 7 velocidades DQ200 OAM (S tronic)]
21 10A Boquillas de inyección [solo para designación de motor BUB, CBRA]
22 30A Unidad de control del deflector de viento del convertible [Roadster]
23 20A Señal de tono agudo / Señal de tono grave
24 15A Unidad mecatrónica de la caja de cambios DSG
24 30A Unidad mecatrónica de la caja de cambios DSG [solo para transmisión de doble embrague de 7 velocidades DQ200 OAM (S tronic)]
25 30A Elemento de calefacción de la luneta trasera
25 20A Elemento de calefacción de la luneta trasera [Roadster]
26 30A Motor del elevalunas de la puerta del conductor
27 30A Motor eléctrico para el elevalunas de la puerta del acompañante
29 15A Bomba del lavaparabrisas
31 40A Arrancador / Relé de alimentación del terminal 50
32 5A Unidad de control de la electrónica de la columna de dirección
33 5A Unidad de control para el tablero de instrumentos
34 15A Unidad de control para el sistema de navegación con unidad de CD / Radio / Unidad de control con pantalla para el sistema de navegación por radio
34 20A [solo para vehículos con equipamiento de Japón]: Unidad de control para el sistema de navegación con unidad de CD / Radio / Unidad de control con pantalla para el sistema de navegación por radio
35 30A Unidad de control del paquete de audio digital
36 10A Unidad de control del motor / Relé de alimentación Motronic / Relé de alimentación del terminal 30 [solo para designación de motor CBBB, CFGB] / Relé de la bomba de combustible [solo para designación de motor CEPA, CEPB, CRRA]
37 5A Interfaz de diagnóstico del bus de datos
38 20A Relé de toma de corriente / Encendedor de cigarrillos / Toma de 12 V [solo para vehículos con equipamiento de EE. UU.]
47 5A Radio satelital [solo para vehículos con equipamiento de EE. UU.] / Transmisor y receptor de teléfono / Amplificador de teléfono móvil
47 7.5A Sintonizador de TV / Kit de instalación de teléfono móvil
48 5A Kit de instalación de teléfono móvil

Panel de fusibles (SF), en el compartimento de equipaje en la parte trasera a la derecha

Panel de fusibles (SF), en el compartimento de equipaje en la parte trasera a la derecha
N°ADescripción
1 5A Unidad de control de la red de a bordo, diferencia de voltaje
2 40A Unidad de control de la red de a bordo
4 30A [Roadster]: Unidad de control del accionamiento de la capota / Bomba hidráulica del accionamiento de la capota
5 5A Unidad de control de ayuda al aparcamiento / Interfaz para funciones especiales
6 15A Unidad de control de la bomba de combustible [solo para letras distintivas de motor CDAA, CCZA, CCTA][solo para letras distintivas de motor BWA, BPY, CDMA, CDLA, CDLB] / Bomba de suministro de combustible [solo para letras distintivas de motor CBBB, CFGB]
7 40A Unidad de control de la red de a bordo
8 20A Unidad de control del ABS, válvulas del ABS
9 30A Unidad de control de amortiguación electrónica
10 20A Unidad de control central para sistemas de confort [hasta mayo de 2009]
10 10A Unidad de control de la red de a bordo [desde junio de 2009]
11 25A Unidad de control del accionamiento del techo convertible [Roadster]
12 5A Unidad de control central para sistemas de confort [hasta mayo de 2009]
