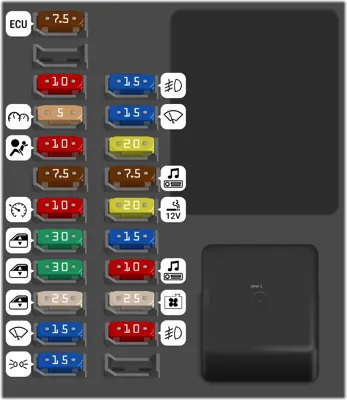

Caja de fusibles interior

N°	A	Descripción
-		Sin Datos
-		Sin Datos
1	7.5A	EMS
2		Sin Datos
3	10A	TCU, luz de reserva
4	5A	Instrumentos, ABS
5	10A	Bolsa de aire
6	7.5A	Electroválvula de la Marcha P, techo corredizo
7	10A	Controlador del A C, crucero
8	30A	Puertas, ventanas eléctricas delanteras, posteriores izquierdas
9	30A	Puertas, ventanas eléctricas delanteras, posteriores derechas
10	25A	Seguro de control central, Puertas, ventanas eléctricas posteriores
11	15A	Lavaparabrisas delantero, plegado del espejo retrovisor
12	15A	Luz de posición, luz de giro, luz del techo
13	15A	Luz antiniebla delantera
14	15A	Limpiaparabrisas delantero
15	20A	Calefactor del parabrisas posterior
16	7.5A	Radio, espejo retrovisor
17	20A	Encendedor de cigarrillos
18	15A	Techo corredizo
19	10A	Radio
20	25A	Soplador
21	10A	Luz antiniebla posterior, luz de freno
22		Sin Datos

N°	A	Descripción
-		Sin Datos
-		Sin Datos
-		Sin Datos
-		Sin Datos
-		Sin Datos
-		Sin Datos
-		Sin Datos
-		Sin Datos
-		Sin Datos
1	15A	Repuesto
2	25A	ABS 1
3	7.5A	Fuente de alimentación regular de los instrumentos
4	30A	Motor de arranque
5	20A	Interruptor de encendido B2
6	30A	Interruptor de encendido B1
7	20A	Ventilador
8	10A	Luz de cruce derecha
9	10A	Luz de cruce izquierda
10	10A	Luz alta izquierda
11	10A	Luz alta derecha
12	10A	Compresor
13	15A	Claxon
14	30A	Repuesto
15	10A	Repuesto
16	10A	Bomba de aceite
17	20A	Ventilador 2
18	5A	Sensor de oxígeno posterior
19	7.5A	Inyector de combustible
20	5A	Sensor de oxígeno delantero
21	7.5A	Fuente de alimentación regular de EMS
22	10A	Bobina de encendido, electroválvula de transmisión

N°	A	Descripción
23	100A	Fuente de alimentación regular 1
24	100A	Alternador
25	80A	Fuente de alimentación regular 2
26	40A	ABS 2
