Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Ventilador 1 | |
| - | 30A | Reservado | |
| - | 20A | Reservado | |
| - | 30A | Marcha | |
| - | 40A | Alimentación 1 del ABS | |
| - | 20A | Ventilador 2 | |
| - | 15A | Claxon | |
| - | 10A | Faro derecho | |
| - | 10A | Faro izquierdo | |
| - | 10A | Luz alta izquierda | |
| - | 10A | Luz alta derecha | |
| - | 10A | Compresor | |
| - | 5A | Sensor de batería | |
| - | 15A | Alimentación del módulo de estabilización de voltaje. Alimentación de la memoria de TCU | |
| - | 10A | Bobina de ignición | |
| - | 7.5A | EMS normalmente electrificado | |
| - | 7.5A | Sensor de oxígeno delantero/trasero | |
| - | 7.5A | Inyector de combustible | |
| - | 5A | Señal de la marcha | |
| - | 25A | Reservado | |
| - | 30A | Soplador | |
| - | 25A | Alimentación 2 del ABS | |
| - | 15A | reservado | |
| - | 25A | Reservado | |
| - | Relevador del ventilador 1 | ||
| - | Relevador del ventilador 2 | ||
| - | Relevador de marcha | ||
| - | Relevador principal | ||
| - | Relevador de control de marcha | ||
| - | Relevador del compresor | ||
| - | Relevador de faros | ||
| - | Relevador del claxon | ||
| - | Relevador de luz alta | ||
| - | Herramienta para la extracción de los fusibles. |

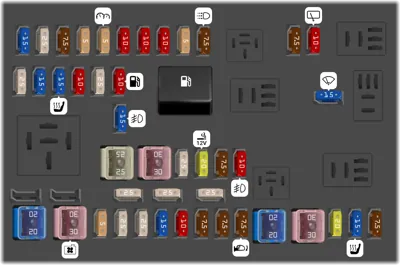

Compartimiento Interno
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Interruptor de ignición B2 | |
| - | 30A | Soplador | |
| - | 25A | Reservado | |
| - | 30A | Interruptor de ignición B1 | |
| - | 20A | Reservado | |
| - | 30A | Función anti pellizco Vidrio delantero derecho | |
| - | 15A | Reservado | |
| - | 25A | Reservado | |
| - | 7.5A | EMS IG | |
| - | 5A | EPS IG | |
| - | 5A | Panel de instrumentos | |
| - | 10A | Luces de reversa TCU | |
| - | 10A | Reservado | |
| - | 10A | ACU IG | |
| - | 5A | ABS IG | |
| - | 7.5A | Luces de conducción diurna | |
| - | 7.5A | Panel de instrumentos normalmente electrificado | |
| - | 10A | Limpiaparabrisas trasero | |
| - | 25A | BCM 3 | |
| - | 15A | BCM 2 | |
| - | 15A | Calefacción asiento delantero izquierdo | |
| - | 10A | Sistema de audio normalmente electrificado | |
| - | 25A | Reservado | |
| - | 10A | Bomba de combustible | |
| - | 15A | Niebla delantera | |
| - | 15A | Limpiaparabrisas frontal | |
| - | 25A | Reservado | |
| - | 20A | Encendedor de cigarrillos | |
| - | 7.5A | ACC audio | |
| - | 10A | Niebla trasera | |
| - | 25A | BCM 4 | |
| - | 25A | BCM 5 | |
| - | 25A | BCM 6 | |
| - | 5A | Aire acondicionado normalmente electrificado | |
| - | 25A | BCM 7 | |
| - | 25A | BCM 1 | |
| - | 15A | Quemacocos | |
| - | 10A | Lámpara de frenos | |
| - | 7.5A | A C IG | |
| - | 7.5A | Calefacción de asientos IG | |
| - | 7.5A | Control de espejo retrovisor | |
| - | 20A | Calefactor parabrisas trasero | |
| - | 15A | Calefacción asiento delantero derecho | |
| - | 7.5A | Calefacción del espejo retrovisor | |
| - | Relevador bomba combustible |
Main fuse box (Sin sistema de arranque)
| N° | A | Descripción | |
|---|---|---|---|
| 23 | 125A | Motor | |
| 24 | 100A | Caja de fusibles del motor | |
| 25 | 80A | Caja de fusibles del habitáculo | |
| 26 | 60A | EPS |
Main fuse box (Con sistema de arranque)
| N° | A | Descripción | |
|---|---|---|---|
| 23 | 125A | Motor | |
| 24 | 100A | Caja de fusibles del motor | |
| 25 | 80A | Caja de fusibles del habitáculo | |
| 26 | 60A | EPS |
