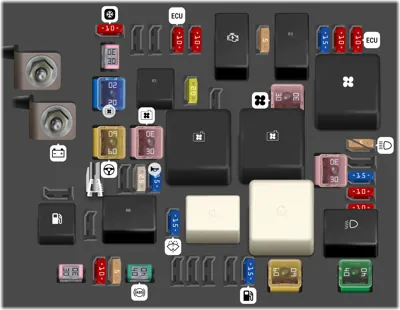

Herramienta para la extracción de los fusibles. |
| - |
|
|
Relé de la bomba de vacío electrónica |
| - |
|
|
Relé de arranque |
| - |
|
|
Relé principal |
| - |
|
|
Relé del ventilador |
| - |
|
|
Relé del ventilador de baja velocidad |
| - |
|
|
Relé del ventilador de alta velocidad |
| - |
|
|
Relé de la bomba de combustible |
| - |
|
|
Relé de la cadena de transmisión (CVT) |
| - |
|
|
Relé del limpiaparabrisas delantero 2 |
| - |
|
|
Relé del limpiaparabrisas delantero 1 |
| - |
|
|
Relé de la luz baja |
| - |
|
|
Generador |
| 1 |
|
10A |
Compresor del aire acondicionado |
| 4 |
|
10A |
EMS |
| 5 |
|
10A |
Válvula de admisión variable, sincronización de válvulas, cánister, sensor de oxígeno delantero y trasero |
| 6 |
|
5A |
Señal de retroalimentación de arranque |
| 7 |
|
15A |
Bobina de encendido |
| 8 |
|
10A |
Inyector de combustible |
| 9 |
|
10A |
Alimentación EMS |
| 10 |
|
30A |
Suministro de energía de arranque |
| 11 |
|
20A |
Ventilador de baja velocidad |
| 12 |
|
20A |
Bomba de vacío electrónica |
| 14 |
|
30A |
Ventilador |
| 15 |
|
60A |
EPS |
| 16 |
|
30A |
Ventilador de alta velocidad |
| 19 |
|
25A |
Válvula ABS |
| 20 |
|
15A |
Bocina |
| 21 |
|
30A |
Freno de estacionamiento eléctrico - izquierdo |
| 22 |
|
5A |
Luz alta |
| 22 |
|
5A |
Luz alta |
| 24 |
|
15A |
TCU |
| 25 |
|
10A |
Luz baja derecha |
| 26 |
|
10A |
Luz baja izquierda |
| 28 |
|
15A |
Lavaparabrisas delantero |
| 29 |
|
30A |
Freno de estacionamiento eléctrico - derecho |
| 30 |
|
10A |
Interruptor de FRENO |
| 31 |
|
5A |
Velocidad del ventilador |
| 32 |
|
40A |
ABS |
| 37 |
|
15A |
Bomba de combustible |
| 38 |
|
60A |
Suministro de energía IEC 1 |
| 39 |
|
40A |
Suministro de energía IEC 2 |
