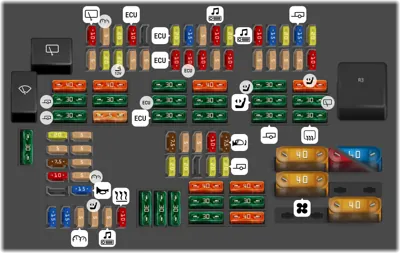

Panel de fusibles interior

N°	A	Descripción
-		Limpiaparabrisas delantero
-		Limpiaparabrisas trasero
-		Suministro de energía de la ECU
1	10A	Limpiaparabrisas y lavador trasero
2	5A	Tablero de instrumentos, Enchufe OBD II
3	20A	Calefacción del asiento del pasajero
4	10A	Módulo de control del motor (ECM)
6	5A	Sensor AUC, Convertidor de CC
7	20A	Centro de funciones del techo (FZD), Control de distancia de estacionamiento (PDC)
8	20A	Encendedores de cigarros, Tomas de corriente de 12 voltios
9	5A	Conjunto de interruptores de la puerta del conductor, Teléfono
10	5A	Calefacción de los asientos delanteros
11	20A	Sensor de cigüeñal, Módulo de control del motor (ECM), Válvula de ventilación del tanque de combustible, Válvula de control de volumen de combustible, Sensor de flujo de masa de aire, Sensor de condición de aceite, Controladores del colector de admisión variable
12	15A	Relé de la bomba de vacío
13	5A	Teléfono, Concentrador USB
14	10A	Radio
15	20A	Amplificador
16	10A	Sensor EAC, Ventilador de la caja electrónica, Módulo de control del motor (ECM), Control de persiana del radiador, Relé de la bomba de aire secundaria
17	10A	Módulo de control del motor (ECM), Válvula de escape, Módulo de diagnóstico de fugas del tanque de combustible
18	10A	Radio satelital, Sintonizador digital
19	5A	Cambiador de CD, Convertible: Antena de diversidad
20	10A	Control del asiento
21	10A	Control de crucero activo
22	15A	Módulo de control de transmisión automática
23	20A	Control del calentador auxiliar
24	15A	Módulo de remolque
25	20A	Centro de control del techo (FZD), Módulo de techo convertible
26	5A	Control de estabilidad dinámica (DSC), Módulo de control de la caja de transferencia
27	5A	Controlador iDrive, Control de presión de neumáticos (RDC)
28	5A	Relé de corte del ventilador de refrigeración, Convertidor de CC
29	5A	Techo solar
30	10A	Controladores de posición del cinturón de seguridad
31	30A	Módulo de remolque
32	30A	Módulo de remolque
33	40A	Bomba de refrigerante eléctrica
34	5A	Antena de diversidad, Cambiador de CD
35	30A	DSC
36	40A	Sistema de acceso al coche (CAS)
37	30A	ECM, Termostato de refrigerante, Sensores de árbol de levas, Bomba de refrigerante eléctrica, Válvulas VANOS, Válvulas de compuerta de desecho
38	30A	Módulo de control del motor (ECM), Calefacción del respiradero del cárter, Calefacción del sensor de oxígeno
39	30A	Bobinas de encendido, Inyectores de combustible, Condensador de supresión de interferencias de la bobina de encendido
40	30A	Control de la caja de transferencia
41	30A	Módulo del reposapiés (FRM)
42	40A	Módulo del reposapiés
43		Bomba de lavado de faros
44	30A	Módulo de remolque
45	30A	Módulo del asiento del pasajero
46	30A	Módulo del asiento del conductor
47	30A	Desempañador de la ventana trasera
48	30A	Lavado de faros, Control del limpiaparabrisas y lavador trasero
49	40A	Módulo del asiento del pasajero
50	30A	Control del limpiaparabrisas
51		Sistema de acceso al coche
53	10A	Protección contra vuelcos
54	7.5A	Sirena de alarma antirrobo, Sensor de inclinación, Sensores de microondas de la puerta del convertible
55	5A	Sistema de acceso al coche (CAS)
56	20A	CCC/M-ASK
57	15A	Bocinas
58	5A	Enchufe OBD II, Tablero de instrumentos
59	5A	Teléfono
60	5A	Pantalla de información central
61	5A	Receptor de control remoto dual, Módulo de control de acceso de confort, Módulo de control de la manija de la puerta delantera
62	7.5A	Centro de control de funciones del techo (FZD)
63	5A	Espejo retrovisor electrocrómico, Antena de diversidad, Iluminación de la palanca selectora
64	5A	Enchufe OBD II
65	10A	Iluminación de la palanca selectora, Gestión de dinámica longitudinal
66	7.5A	Conjunto de interruptores de la puerta del conductor, Espejo exterior del pasajero
67	20A	DSC
68	20A	Módulo de calefacción del asiento del conductor
70	20A	Bomba de combustible (EKPS)
71	20A	Módulo de remolque
72	15A	Cierre centralizado
73	15A	Cierre centralizado
74	5A	Tablero de instrumentos
75	5A	Módulo del asiento del pasajero
76	5A	Radio
77	10A	Calefacción y aire acondicionado, Luz del compartimento de la guantera, Luz del maletero o compartimento de carga
78	30A	Control de ventanas
79	30A	Control del limpiaparabrisas
80	30A	Control de ventanas
81	30A	Módulo del reposapiés
82	30A	Módulo de control DSC
83	40A	Módulo del reposapiés
84	40A	Módulo del reposapiés
85	30A	Sistema de acceso al coche (CAS)
86	40A	Módulo del reposapiés
88	40A	Soplador
89	40A	Relé de la bomba de aire secundaria
90	40A	Módulo de control DSC
92	50A	Ventilador de refrigeración del motor de 400 vatios
92	60A	Ventilador de refrigeración del motor de 600 vatios
