BMW Serie 1 / Fusibles 2004

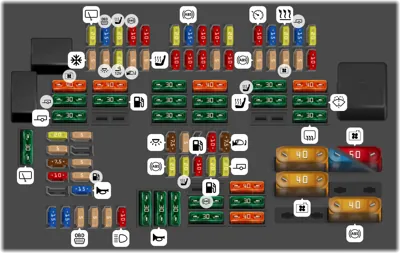

Caja de fusibles en la guantera

Caja de fusibles en la guantera
N°ADescripción
1 20A Relé del limpiaparabrisas trasero, Módulo de capota convertible / Relé de capota convertible
2 15A OBD
3 20A Asientos calefaccionados, Ajuste del asiento
4 10A ABS (Sistema de frenos antibloqueo), DSC (Control Dinámico de Estabilidad), Electrónica Digital Diésel (DDE), DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
5 10A Módulo de control de función de la columna de dirección
6 5A Sistema START-STOP, aire acondicionado
7 5A Sensores de estacionamiento / Home link (Abridor de puerta de garaje), Luces interiores
8 20A Encendedor delantero y trasero, Toma de 12V / Toma de carga de la guantera (12V
9 5A Espejos eléctricos
10 5A Asientos calefaccionados, Ajuste del asiento
11 20A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
12 15A ABS (Sistema de frenos antibloqueo), DSC (Control Dinámico de Estabilidad), DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
13 10A Teléfono
14 10A Pantalla de visualización frontal (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video
15 20A Amplificador HiFi, Sintonizador de TV, Módulo de video
16 10A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
17 10A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
18 10A Pantalla de visualización frontal (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video
19 5A Pantalla de visualización frontal (HUD), Cambiador de CD / Módulo Can Gateway, Amplificador HiFi, Sintonizador de TV, Módulo de video
20 10A Ajuste del asiento
21 10A Control de crucero
22 15A Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de cambios manual secuencial
23 20A Calefacción / Calefactor auxiliar independiente
24 15A Módulo de remolque
25 20A Techo solar, Techo panorámico de cristal, Módulo de capota convertible, Módulo de capota convertible / Relé de capota convertible
26 5A ABS (Sistema de frenos antibloqueo), DSC (Control Dinámico de Estabilidad), Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de cambios manual secuencial
27 5A Amplificador HiFi, Sintonizador de TV, Módulo de video, Control de presión de neumáticos RDV
28 5A Sistema START-STOP, Ventilador eléctrico
29 5A Techo solar, Techo panorámico de cristal, Módulo de capota convertible
30 10A Cinturones de seguridad
31 30A Módulo de remolque
32 30A Módulo de remolque
33 40A Ventilador eléctrico, Electrónica Digital Diésel (DDE), Relé de bomba de combustible / Control de bomba de combustible
35 30A Electrónica Digital Diésel (DDE), Relé de bomba de combustible / Control de bomba de combustible, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
36 40A Sistema START-STOP
37 30A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
38 30A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
39 30A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
40 30A Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de cambios manual secuencial
41 30A Ventanas eléctricas con función anti-pinzamiento
42 40A Amplificador HiFi, Sintonizador de TV, Módulo de video
45 30A Asientos calefaccionados, Ajuste del asiento
46 30A Asientos calefaccionados, Ajuste del asiento
47 30A Desempañador de la ventana trasera
48 30A Calentador de líquido limpiaparabrisas, Limpiaparabrisas, Sistema de lavado de faros
49 40A Módulo de control de función de la columna de dirección
50 30A Relé del limpiaparabrisas trasero
53 10A Controlador de protección antivuelco
54 7.5A Alarma
55 5A Sistema START-STOP
56 20A Pantalla de visualización frontal (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video
57 15A Bocina
58 5A Pantalla de visualización frontal (HUD), Electrónica Digital Diésel (DDE), Relé de bomba de combustible / Control de bomba de combustible, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
59 5A Teléfono
61 5A Pantalla de visualización frontal (HUD), Módulo de puerta / Cierre suave automático
62 7.5A Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de marcha, Alarma, Luces interiores, Techo solar, Techo panorámico de cristal, Módulo de capota convertible
63 5A Sensores de estacionamiento / Home link (Abridor de puerta de garaje), Amplificador HiFi, Sintonizador de TV, Módulo de video
65 10A Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de cambios manual secuencial
66 7.5A Espejos eléctricos, Ventanas eléctricas con función anti-pinzamiento
67 20A ABS (Sistema de frenos antibloqueo), DSC (Control Dinámico de Estabilidad), Relé de bomba de combustible / Control de bomba de combustible
68 20A Asientos calefaccionados, Ajuste del asiento
69 10A Electrónica Digital Diésel (DDE), Relé de bomba de combustible / Control de bomba de combustible, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
70 20A Relé de bomba de combustible / Control de bomba de combustible, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
71 20A Módulo de remolque
72 15A Módulo de puerta / Cierre suave automático
73 15A Módulo de puerta / Cierre suave automático
74 5A OBD, tablero de instrumentos
75 5A Módulo de control de función de la columna de dirección
76 5A Pantalla de visualización frontal (HUD)
77 10A Módulo de luces, aire acondicionado
78 30A Ventanas eléctricas con función anti-pinzamiento
79 30A Bocina, Módulo de puerta / Cierre suave automático, Ventanas eléctricas con función anti-pinzamiento, Relé del limpiaparabrisas trasero, Desempañador de la ventana trasera
80 30A Ventanas eléctricas con función anti-pinzamiento
81 30A Ventanas eléctricas con función anti-pinzamiento
82 30A ABS (Sistema de frenos antibloqueo), DSC (Control Dinámico de Estabilidad)
84 40A Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de marcha
85 30A Sistema START-STOP
86 40A Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de marcha
88 40A Ventilador eléctrico, Calefacción / Calefactor auxiliar independiente, aire acondicionado
89 40A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
90 40A ABS (Sistema de frenos antibloqueo), DSC (Control Dinámico de Estabilidad)
92 60A Ventilador eléctrico
92 50A Ventilador eléctrico

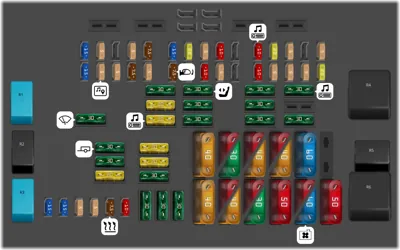

Caja de fusibles en la guantera - Tipo 2 04-05

Caja de fusibles en la guantera - Tipo 2 04-05
N°ADescripción
- Relé para la etapa 1 del limpiaparabrisas
- Relé para la ventana trasera calefaccionada
- Relé para el limpiaparabrisas trasero
- Relé Term. 30g
- Relé para el sistema lavaparabrisas
- Relé para la bomba de aire secundario
1 15A Control de transmisión
2 5A Espejo retrovisor interior electrocrómico
4 5A Sistema de acceso al coche
5 7.5A Centro de control de funciones, techo
6 15A Módulo de control de transmisión
7 20A Unidad de control, calefacción independiente/auxiliar
8 5A Cambiador de CD
9 10A Control de crucero activo
11 10A Radio
12 20A Centro de control de funciones, techo
13 5A Controlador
15 5A Sensor AUC
16 15A Bocina derecha
17 5A Sistema de navegación
18 5A Cambiador de CD
19 7.5A Módulo de control de acceso confort, Módulo electrónico de la manija exterior de la puerta del conductor, Módulo electrónico de la manija exterior de la puerta del pasajero, Sirena y sensor de alarma de inclinación
20 5A Control dinámico de estabilidad (DSC)
21 7.5A Grupo de interruptores de la puerta del conductor, Espejos retrovisores exteriores
23 10A [No EE. UU.]: Sintonizador digital, Módulo de video, [EE. UU.]: Receptor satelital, Sintonizador digital EE. UU.
24 5A Control de presión de neumáticos (RDC)
26 10A Unidad de control telemático (TCU), Instalación universal de carga y manos libres (ULF), Transceptor telefónico (sin TCU o ULF), Divisor de antena, Compensador, Caja de expulsión
27 5A Grupo de interruptores de la puerta del conductor Transceptor telefónico
28 5A Centro de control de funciones, techo Control de distancia de estacionamiento (PDC)
29 5A Sensor AUC, Módulo de calefacción del asiento del conductor Módulo de calefacción del asiento del pasajero
30 20A Encendedor de cigarrillos delantero Toma de carga, consola central, trasera Toma de corriente del compartimento de equipaje
31 30A Control dinámico de estabilidad (DSC)
32 30A Módulo del asiento, delantero izquierdo [con memoria], Módulo de calefacción del asiento del conductor [sin memoria].
33 30A Interruptor, ajuste del asiento del pasajero Interruptor para el ajuste del ancho del respaldo del asiento del pasajero Interruptor de soporte lumbar del pasajero Bloque de válvulas para el ajuste del ancho del respaldo del asiento del pasajero Bloque de válvulas, soporte lumbar delantero derecho
34 30A Amplificador
35 20A [N46 (118i, 120i), N45 (116i)]: Bomba de combustible eléctrica. [N52 (125i, 130i), M47/TU2 (118d, 120d)]: Control de la bomba de combustible (EKPS)
36 30A Módulo del espacio para los pies
37 30A Interruptor para el ajuste del ancho del respaldo del asiento del conductor, Interruptor de soporte lumbar del conductor, Bloque de válvulas para el ajuste del ancho del respaldo del asiento del conductor, Bloque de válvulas, soporte lumbar delantero izquierdo
39 30A Motor del limpiaparabrisas
40 20A Radio [con Radio RAD o Interfaz de usuario RAD2-BO], CCC/M-ASK (con Interfaz de usuario M-ASK-BO o Interfaz de usuario CCC-BO)
41 30A Módulo del espacio para los pies
42 30A Interruptor para el ajuste del ancho del respaldo del asiento del conductor, Interruptor de soporte lumbar del conductor, Bloque de válvulas para el ajuste del ancho del respaldo del asiento del conductor, Bloque de válvulas, soporte lumbar delantero izquierdo
43 30A Bomba lavadora de faros
44 30A Módulo de remolque
45 20A Toma de remolque
46 30A Circuito de bloqueo para desempañador de la ventana trasera (positivo)
47 20A Toma de remolque
48 20A Unidad de control de limpieza/lavado intermitente, trasero
49 30A Módulo de calefacción del asiento del pasajero
50 40A Dirección activa
51 50A Sistema de acceso al coche
51 30A Sistema de acceso al coche
52 50A Módulo del espacio para los pies
52 40A Módulo del espacio para los pies
53 50A Módulo del espacio para los pies
53 40A Módulo del espacio para los pies
54 60A Distribuidor de potencial B+
56 15A Cierre centralizado
57 15A Cierre centralizado
58 5A Tablero de instrumentos Toma OBD II
59 5A Grupo de interruptores de la columna de dirección
60 7.5A Sistema de calefacción/aire acondicionado
61 10A Pantalla de información central, Luz de la guantera, Luz del compartimento de equipaje, derecha
62 30A Control de ventanas
63 30A Control de ventanas
64 30A Control de ventanas
65 40A Control dinámico de estabilidad (DSC)
66 50A Calentador de combustible
66 40A Calentador de combustible
67 50A Etapa de salida del soplador
67 30A Etapa de salida del soplador
68 50A Relé, bomba de vacío eléctrica
69 50A Ventilador eléctrico
69 60A Ventilador eléctrico
70 50A Bomba de inyección de aire secundario, [N45 (116i)]: Bomba de vacío eléctrica
