Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 18 | 15A | OBD | |
| 19 | 10A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 20 | 5A | Sensores de estacionamiento / Home link (apertura de puerta de garaje), luces interiores | |
| 21 | 5A | Sistema START-STOP, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 22 | 7.5A | Espejos eléctricos, Módulo de puerta / Cierre suave automático, Ventanillas eléctricas con función anti-atrapamiento | |
| 23 | 10A | Electrónica Digital Diésel (DDE), DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 24 | 10A | Indicador de marcha, EDC, Control de transmisión automática, AWD | |
| 25 | 5A | ABS (Sistema antibloqueo de frenos), DSC (Control dinámico de estabilidad), Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 26 | 5A | Asientos calefaccionados | |
| 27 | 10A | Ajuste de asientos | |
| 28 | 5A | Alarma, Sensores de estacionamiento / Home link (apertura de puerta de garaje), OBD, luces interiores, Techo solar, Techo panorámico, Módulo de capota convertible | |
| 29 | 5A | ABS (Sistema antibloqueo de frenos), DSC (Control dinámico de estabilidad), Ventilador eléctrico | |
| 31 | 7.5A | Head-Up Display (HUD), Ajuste de asientos | |
| 32 | 5A | Cinturones de seguridad, Indicador de marcha, EDC, Control de transmisión automática, AWD | |
| 34 | 10A | Cinturones de seguridad | |
| 36 | 40A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 37 | 40A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 40 | 15A | Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción | |
| 42 | 5A | Alarma, Sensores de estacionamiento / Home link (apertura de puerta de garaje), OBD, luces interiores | |
| 43 | 15A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 44 | 5A | Control de crucero | |
| 45 | 5A | Control de crucero | |
| 46 | 5A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 47 | 5A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 48 | 10A | Módulo de control de funciones de la columna de dirección | |
| 50 | 5A | tablero de instrumentos | |
| 52 | 7.5A | tablero de instrumentos | |
| 53 | 5A | Módulo de luces | |
| 54 | 7.5A | Indicador de marcha, EDC, Control de transmisión automática, AWD | |
| 55 | 5A | Módulo de control de funciones de la columna de dirección | |
| 56 | 5A | Ventilador eléctrico, sistema de aire acondicionado, Calefacción / Calefactor auxiliar independiente | |
| 57 | 40A | Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción | |
| 58 | 30A | ABS (Sistema antibloqueo de frenos), DSC (Control dinámico de estabilidad) | |
| 62 | 30A | Cinturones de seguridad, Techo solar, Techo panorámico, Módulo de capota convertible | |
| 63 | 30A | Indicador de marcha, EDC, Control de transmisión automática, AWD | |
| 64 | 20A | Asientos calefaccionados | |
| 65 | 20A | Asientos calefaccionados | |
| 66 | 20A | Encendedor de cigarrillos delantero y trasero, toma de 12V / Toma de carga en la guantera (12V) | |
| 67 | 30A | Ajuste de asientos | |
| 68 | 30A | Ajuste de asientos | |
| 69 | 20A | Encendedor de cigarrillos delantero y trasero, toma de 12V / Toma de carga en la guantera (12V) | |
| 70 | 20A | Calefacción / Calefactor auxiliar independiente |

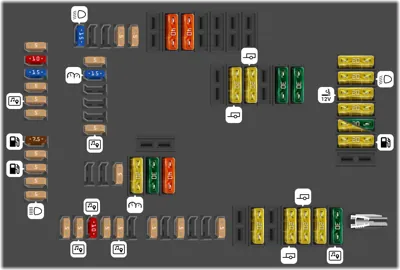

Caja de fusibles en el compartimento de equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 100 | 15A | Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción | |
| 103 | 5A | Alarma | |
| 104 | 5A | Alarma, Módulo de puerta / Cierre suave automático | |
| 106 | 40A | Módulo de capota convertible / Relé de convertible | |
| 107 | 40A | Cerradura de la tapa del maletero (portón trasero) / Cierre suave automático para el portón trasero | |
| 113 | 20A | Módulo de remolque | |
| 114 | 20A | Módulo de remolque | |
| 116 | 30A | Cinturones de seguridad | |
| 117 | 30A | Cinturones de seguridad | |
| 120 | 5A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Teléfono | |
| 121 | 20A | Head-Up Display (HUD), tablero de instrumentos, Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 122 | 30A | Amplificador HiFi, Sintonizador de TV, Módulo de video | |
| 123 | 40A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video | |
| 124 | 5A | Sistema de suspensión neumática | |
| 125 | 5A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 126 | 10A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 127 | 5A | Cambiador de CD / Módulo Can Gateway | |
| 128 | 5A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación, Teléfono | |
| 130 | 5A | Cerradura de la tapa del maletero (portón trasero) / Cierre suave automático para el portón trasero | |
| 132 | 5A | Control de presión de neumáticos RDV | |
| 137 | 20A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 139 | 20A | Módulo de remolque | |
| 140 | 20A | Módulo de remolque | |
| 141 | 20A | Asientos calefaccionados, Módulo de capota convertible / Relé de convertible | |
| 142 | 30A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 143 | 5A | Módulo de capota convertible / Relé de convertible | |
| 144 | 10A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 145 | 15A | DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 146 | 5A | Sensores de estacionamiento / Home link (apertura de puerta de garaje), DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM | |
| 147 | 5A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 148 | 5A | Sistema de suspensión neumática | |
| 149 | 7.5A | Relé de la bomba de combustible / Control de la bomba de combustible | |
| 150 | 5A | Módulo de puerta / Cierre suave automático, Relé de la bomba de combustible / Control de la bomba de combustible, Cerradura de la tapa del maletero (portón trasero) / Cierre suave automático para el portón trasero | |
| 151 | 5A | Relé de la bomba de combustible / Control de la bomba de combustible | |
| 152 | 5A | Cinturones de seguridad | |
| 153 | 5A | Módulo de luces | |
| 154 | 5A | Head-Up Display (HUD) | |
| 155 | 15A | Head-Up Display (HUD), tablero de instrumentos, Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 159 | 5A | Head-Up Display (HUD), Amplificador HiFi, Sintonizador de TV, Módulo de video, Sistema de navegación | |
| 160 | 20A | Sistema de suspensión neumática | |
| 161 | 20A | Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción | |
| 162 | 20A | Encendedor de cigarrillos delantero y trasero, toma de 12V / Toma de carga de la guantera (12V) | |
| 163 | 20A | Módulo de puerta / Cierre suave automático | |
| 164 | 20A | Asientos calefaccionados | |
| 164 | 30A | Asientos calefaccionados | |
| 165 | 20A | Relé de la bomba de combustible / Control de la bomba de combustible |
Caja de fusibles en el compartimento de equipaje (N.º 2)
| N° | A | Descripción | |
|---|---|---|---|
| 80 | 30A | Desempañador de la luneta trasera | |
| 82 | 20A | Relé del limpiaparabrisas trasero | |
| 83 | 30A | Ventanillas eléctricas con función anti-atrapamiento | |
| 84 | 30A | Ventanillas eléctricas con función anti-atrapamiento | |
| 85 | 7.5A | Cortinilla trasera eléctrica (para BMW F60 M5) |
