BMW Serie 3 / Fusibles 2022

Caja de fusibles - Trasera

Caja de fusibles - Trasera
N°ADescripción
- Herramienta para la extracción de los fusibles.
202 DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
204 5A Sistema de aire acondicionado
206 5A Relé de la bomba de combustible / Control de la bomba de combustible, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
208 5A Asistencia a la conducción
209 5A Asistencia a la conducción, Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de Cambios Manual Secuencial, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
210 5A Módulo de control de funciones de la columna de dirección
212 15A Head-Up Display (HUD), Entretenimiento del asiento trasero
214 5A Entretenimiento del asiento trasero
215 5A Entretenimiento del asiento trasero
216 5A Entretenimiento del asiento trasero
217 40A Entretenimiento del asiento trasero
218 20A Entretenimiento del asiento trasero
220 30A Entretenimiento del asiento trasero
225 30A Cerradura de la tapa del maletero (portón trasero) / Cierre suave automático para el portón trasero
226 40A Cerradura de la tapa del maletero (portón trasero) / Cierre suave automático para el portón trasero
227 30A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
230 30A Cinturones de seguridad
231 30A Desempañador de la ventana trasera
232 40A Desempañador de la ventana trasera
240 20A Módulo de remolque
244 5A Alarma, Relé de la bomba de combustible / Control de la bomba de combustible, Módulo de puerta / Cierre suave automático, Sistema híbrido
250 5A Luces interiores
252 5A Sistema híbrido
254 5A Cerradura de la tapa del maletero (portón trasero) / Cierre suave automático para el portón trasero
255 5A Asistencia a la conducción
256 7.5A Cinturones de seguridad
257 5A Cinturones de seguridad
258 5A Módulo de capota convertible / Relé de capota convertible
259 15A DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
260 5A Ventilador eléctrico
262 5A Sistema de aire acondicionado
264 10A Cerradura de la tapa del maletero (portón trasero) / Cierre suave automático para el portón trasero
265 30A Asientos calefaccionados
266 40A Módulo de capota convertible / Relé de capota convertible
268 40A Módulo de capota convertible / Relé de capota convertible
269 30A Asientos calefaccionados
271 30A Relé de la bomba de combustible / Control de la bomba de combustible, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
273 20A Encendedor de cigarrillos delantero y trasero, toma de 12V / Toma de carga de la guantera (12V)
278 5A Sistema híbrido
281 20A Módulo de remolque
284 20A Módulo de remolque
289 20A Módulo de remolque
291 30A Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de Cambios Manual Secuencial
296 20A Módulo de remolque

Caja de fusibles - delantera izquierda

Caja de fusibles - delantera izquierda
N°ADescripción
102 7.5A Control electrónico del motor
107 10A Híbrido: Módulo de control del tanque de combustible presurizado
117 30A Híbrido: Caja de transferencia de la transmisión automática
118 5A Calefactor eléctrico auxiliar, iluminación del altavoz de rango medio delantero

BDC

BDC
N°ADescripción
- 5A Columna de dirección, caja de transferencia, ventilación central delantera, panel de control de audio, unidad de control de iluminación, unidad principal
- 7.5A Toma de diagnóstico, control electrónico de altura de marcha, plataforma dinámica vertical
- 7.5A Sistema de Calefacción/aire acondicionado. Módulo de función del portón trasero. Sensor de Lluvia/Luz/Sol/Condensación
- 5A Módulo de control de la manija exterior de la puerta del lado del pasajero, Módulo de control de la manija exterior de la puerta trasera del lado del conductor, Módulo de control de la manija exterior de la puerta trasera del lado del pasajero. Módulo de control de potencia. Módulo de telemática
- 20A Relé de enganche. Relé de desbloqueo (Puertas, Tapa de combustible)
- 20A Relé de bloqueo de la puerta del conductor, Relé de bloqueo (Bloqueo de la puerta del conductor, Bloqueo de la puerta del pasajero delantero, Bloqueo de la puerta trasera del conductor, Bloqueo de la puerta trasera del pasajero, Puerta central del llenado de combustible, Actuador de bloqueo)

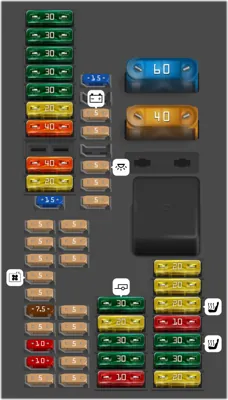

Caja de fusibles - delantera derecha

Caja de fusibles - delantera derecha
N°ADescripción
20 30A Actuador del elevalunas de la puerta del conductor con electrónica de control
21 30A Parabrisas del pasajero con electrónica de control
22 30A Elevalunas trasero del lado del conductor con electrónica de control
23 30A Elevalunas trasero eléctrico del lado del pasajero con electrónica de control
24 30A Retractor Automático Electromotriz Reversible Izquierdo (Cinturón de Seguridad)
25 20A Centro de funciones del techo
26 40A Controlador de Dominio de Carrocería
28 40A Control Dinámico de Estabilidad (DSC)
29 20A Control electrónico de la transmisión, caja de transferencia
30 15A Sistema multimedia
32 Panel de control en la consola central, estacionamiento
33 5A Batería
34 5A Unidad de control del tablero de instrumentos
36 5A Centro de Funciones Raíz (Luz de Mapa. Luz Interior. Luz Ambiental)
37 5A Cierre centralizado
38 5A Módulo electrónico de la manija exterior de la puerta del conductor
39 60A Controlador de Dominio de Carrocería
40 40A Motor del ventilador con etapa de salida
46 20A Encendedor, portavasos termoeléctrico
47 20A Gestión del motor
48 20A Asientos calefaccionados
49 10A Ajuste eléctrico de la columna de dirección
50 30A Asientos calefaccionados
51 30A Gestión del motor
52 20A Electrónica de calefacción de asientos
53 30A Módulo de remolque
54 20A Calefactor adicional autónomo
55 30A Módulo de Asiento (con Módulo de Asiento), Bloque de Interruptores de Ajuste de Asiento (sin Módulo de Asiento)
56 30A Módulo de Asiento (con Módulo de Asiento), Bloque de Interruptores de Ajuste de Asiento (sin Módulo de Asiento)
57 10A Ajuste eléctrico de la columna de dirección
59 5A Espejo retrovisor interior electrocrómico
60 5A Asistente del Conductor
61 5A Iluminación del embellecedor central de la puerta trasera (lado del conductor). iluminación del bolsillo de la puerta trasera (lado del conductor). iluminación de la manija de la puerta trasera (lado del conductor), iluminación del embellecedor superior de la puerta trasera del lado del conductor. iluminación del altavoz trasero izquierdo, bomba de agua adicional (Diésel)
62 5A Batería auxiliar, luz del altavoz del tablero de instrumentos, ambientador, unidad de CD, ionizador, motor de arranque-alternador de 48V (B57, B58)
63 5A Interruptor de luz de la guantera, sistema de cámara del conductor, Unidad de Control de Energía de 48V (PCU48). Batería de 48V
64 5A Bloque de válvulas de ajuste de ancho del respaldo del asiento del conductor, bloque de válvulas de soporte lumbar del conductor, bloque de interruptores de ajuste del asiento (lado del conductor), luz trasera del espacio para los pies (lado del conductor). iluminación del panel trasero del asiento del conductor, puerto de carga USB, módulo de inflado de asientos delantero izquierdo
65 5A Bloque de válvulas de ajuste de ancho del respaldo del asiento del pasajero delantero, bloque de válvulas de soporte lumbar del pasajero delantero, bloque de interruptores de ajuste del asiento (lado del pasajero delantero). Luz trasera del espacio para los pies (lado del pasajero delantero). Luz del panel trasero del respaldo del pasajero delantero, conector de carga USB n.º 2. módulo de inflado del asiento delantero derecho
66 5A Luz superior central del tablero de instrumentos, luz superior del tablero de instrumentos del lado del pasajero delantero, luz inferior central del tablero de instrumentos. Luz inferior del tablero de instrumentos del lado del conductor/pasajero, luz del espacio para los pies delantero izquierdo/derecho
67 5A Caja de interruptores de la puerta del conductor, caja de interruptores de la puerta del conductor, iluminación de la manija interior de la puerta del conductor, iluminación del panel de la puerta del conductor (centro). Iluminación del bolsillo de la puerta del conductor, iluminación del panel de la puerta del conductor (superior). Iluminación del altavoz de rango medio delantero izquierdo, iluminación del tweeter delantero izquierdo
68 5A Espejo exterior del pasajero, caja de interruptores de la puerta del pasajero, luces de la manija interior de la puerta del pasajero. Luces del panel de la puerta del pasajero delantero (centro). Luces del bolsillo de la puerta del pasajero, luces del panel de la puerta del pasajero delantero (superior). Luces del altavoz de rango medio delantero derecho, iluminación del tweeter delantero derecho
69 5A Persianas del radiador (superior, inferior)
70 5A Relé de apagado del ventilador eléctrico del cuadro de distribución trasero, ventilador eléctrico
71 5A Cámara de visión envolvente (con cámara de visión envolvente), cámara de visión trasera
72 7.5A Control del motor
73 5A Unidad de control del tablero de instrumentos
74 10A Toma USB
75 10A Módulo de protección a prueba de fallos
76 5A Asistente del Conductor
