BMW X2 / Fusibles 2018

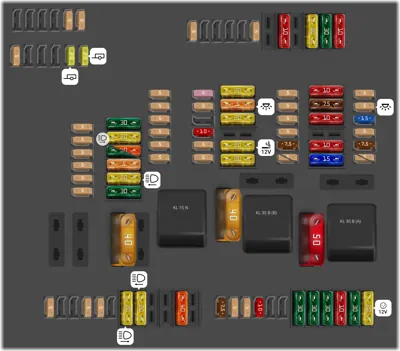

Caja de Fusibles del Compartimento de Pasajeros No.1

Caja de Fusibles del Compartimento de Pasajeros No.1
N°ADescripción
32 40A Controlador de Dominio de Carrocería
34 40A Etapa de salida del ventilador
35 50A Controlador de Dominio de Carrocería
37 5A Botón del freno de estacionamiento
38 5A Sirena con sensor de inclinación
39 5A Centro de funciones del techo
40 5A Control Dinámico de Estabilidad (DSC)
41 5A Unidad de control del tablero de instrumentos
42 5A Receptor de control remoto
43 30A Centro de Funciones del Techo
44 20A Faro derecho
45 30A Sin freno de estacionamiento electromecánico: Control Dinámico de Estabilidad (DSC)
45 40A Con freno de estacionamiento electromecánico: Control Dinámico de Estabilidad (DSC)
46 5A Detección de fugas por vacío natural
47 20A Faro izquierdo
48 30A Unidad de Control de Regeneración Catalítica Selectiva (SCR)
49 5A Aleta de escape eléctrica, electrónica de control del calentador auxiliar eléctrico No. 2
50 5A Actuador de la persiana del radiador, sensor del convertidor catalítico (excepto PHEV)
51 5A Base del ventilador
52 5A Espejo retrovisor interior electrocrómico
53 5A Sensor de control automático de recirculación de aire (AUC)
54 5A Dirección asistida electromecánica
55 4A Cámara de reversa, asistente de estacionamiento
56 5A Distribución Longitudinal de Par, Generador de Sonido del Vehículo (PHEV), Generador de Sonido del Vehículo No.2 (PHEV)
58 10A Interruptor de la columna de dirección
59 5A Sistema de asistencia al conductor basado en cámara
60 5A Sistema opcional adicional
61 20A Unidad principal (radio o sistema de navegación)
62 5A Iluminación interior delantera, luz de lluvia, sensor de condensación solar, iluminación del espejo de vanidad, iluminación interior de la tercera fila, iluminación de la tira embellecedora, iluminación de la moldura interior, iluminación de la moldura de la puerta
63 20A Toma de remolque
65 20A Encendedor de cigarrillos delantero (toma de 12V), toma de corriente (debajo de la guantera)
66 20A Electrónica de control de la bomba de combustible eléctrica
67 5A Espejo exterior (pasajero delantero)
68 5A Caja táctil (Touchbox), controlador (CON), concentrador USB, conector de carga USB No. 3
69 5A Espejo exterior (bloque de interruptores - puerta del conductor)
70 5A Luz del compartimento de equipaje, luz de la guantera, botón de la tapa trasera en el interior de la tapa trasera
71 7.5A Unidad de control del tablero de instrumentos
72 5A Relé de corte del ventilador eléctrico
72 5A Ventilador >400W: Módulo de potencia incorporado
73 10A Ajuste del respaldo del asiento del conductor (Bloque de válvulas), Bloque de válvulas de soporte lumbar del conductor, Interruptor de ajuste del ancho del respaldo del asiento del conductor
74 7.5A Gasolina (TU): Bomba de refrigerante del turbocompresor
75 10A Ajuste del respaldo del asiento del pasajero delantero (bloque de válvulas), bloque de válvulas de soporte lumbar del pasajero, interruptor de ajuste del ancho del respaldo del asiento del pasajero
77 10A Sensor de Óxido de Nitrógeno Aguas Abajo del Convertidor de Reducción Catalítica Selectiva (SCR)
78 15A Unidad de Control de Regeneración Catalítica Selectiva (SCR)
79 5A Base, Bandeja de Accesorios de Carga Inalámbrica, Amplificador de Antena de la Bandeja de Accesorios de Carga Inalámbrica
80 5A Iluminación interior delantera
81 15A Control electrónico de la transmisión
82 5A Nivel selector (interruptor de marcha)
83 7.5A Electrónica digital del motor.
84 5A Con transmisión manual: módulo de embrague
84 5A Con transmisión de doble embrague: unidad de control de la transmisión de doble embrague, relé de la transmisión de doble embrague.
85 5A Espejo retrovisor interior electrocrómico
90 5A Liberación automática del portón trasero
92 10A Sistema opcional opcional
94 20A Electrónica de control remoto para la liberación del respaldo del asiento
95 30A Bloque de interruptores de ajuste del asiento, lado del pasajero delantero
96 10A Cerradura del maletero/portón trasero
97 5A Unidad de control auxiliar
100 5A PHEV: Paquete de baterías de alto voltaje
101 5A Lector de ID, Módulo de Coche Compartido (CSM)
103 20A Faro derecho
104 20A Faro izquierdo
107 40A Módulo de función de la puerta trasera
109 5A Relé biestable
110 5A Relé biestable
115 5A PHEV: Electrónica de carga conveniente
119 20A Módulo de remolque
120 20A Módulo de remolque
121 7.5A Puerto de carga USB #4
122 5A PHEV: Generador de gas con terminal de batería de seguridad
123 5A PHEV: Compresor de aire acondicionado eléctrico, calentador eléctrico adicional
124 10A PHEV: Electrónica de Máquina Eléctrica
127 30A Calefacción electrónica del asiento del conductor (versión básica), módulo del asiento del conductor (versión alta)
128 30A Asiento del pasajero delantero calefaccionado electrónicamente
129 30A Amplificador Hi-Fi
130 10A Gasolina: Bomba de refrigerante 2 en circuito de refrigerante de baja temperatura
131 30A Distribución longitudinal de par, bomba de aceite de transmisión (PHEV)
132 20A Toma de corriente debajo del reposabrazos, toma de corriente trasera, toma de corriente en el maletero

Caja de fusibles del compartimento de pasajeros No.2

Caja de fusibles del compartimento de pasajeros No.2
N°ADescripción
1 30A Ventanas eléctricas (pasajero)
2 30A Ventanas eléctricas (lado del conductor - trasero)
3 20A Cerradura de la puerta (pasajero delantero)
4 30A Ventanas eléctricas (conductor)
5 30A Ventana trasera calefaccionada
6 30A Ventana eléctrica (lado del pasajero - trasero)
7 30A Cerradura de la puerta (conductor)
9 5A Panel de control de iluminación, combinación de interruptores de la columna de dirección, panel de control del sistema de asistencia al conductor con interruptor de luces de emergencia
10 7.5A Conector de diagnóstico
11 7.5A Sistema de Calefacción/Aire Acondicionado, Módulo de Función de la Puerta Trasera
12 5A Análisis de la electrónica para la apertura sin contacto de la puerta trasera, unidad de comunicación telemática, módulo electrónico de la manija de la puerta exterior (conductor/pasajero)
13 15A Bocina
