Caja de fusibles del maletero

N°	A	Descripción
-		Extractor de fusibles
200		Aire acondicionado
203	7.5A	DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
204	5A	Asistencia de conducción
206	5A	Asistencia de conducción
208	5A	Asistencia de conducción
209	5A	Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de cambios manual secuencial, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM, Sistema híbrido
210	5A	Módulo de control de funciones de la columna de dirección
212	15A	Pantalla virtual (HUD), Entretenimiento en los asientos traseros
215	5A	Entretenimiento en los asientos traseros
216	5A	Entretenimiento en los asientos traseros
218	20A	Entretenimiento en los asientos traseros
220	30A	Entretenimiento en los asientos traseros
224	30A	Sistema de control de nivel (relé del compresor de la suspensión neumática), Sistema de conducción dinámica, Sistema de suspensión neumática
225	20A	Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción
226	40A	Parasol trasero eléctrico, Cerradura de la tapa del maletero (portón trasero) / Cierre automático suave para el portón trasero
227	30A	DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
230	30A	Cinturones de seguridad
231	30A	Desempañador de la luneta trasera
240	20A	Módulo de remolque
244	5A	Alarma, Relé de la bomba de combustible / Control de la bomba de combustible, Módulo de puerta / Cierre automático suave, Sistema híbrido
252	5A	Aire acondicionado, Sistema híbrido, Luces interiores
254	5A	Cerradura de la tapa del maletero (portón trasero) / Cierre automático suave para el portón trasero
255	5A	Asistencia de conducción
257	5A	Cinturones de seguridad, Módulo de control de funciones de la columna de dirección
259	15A	DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
262	5A	Aire acondicionado
264	10A	Cerradura de la tapa del maletero (portón trasero) / Cierre automático suave para el portón trasero
267	30A	Asientos calefaccionados, Ajuste de asientos
269	30A	Indicador de marcha / DSC – Control Dinámico de Estabilidad / SMG – Caja de cambios manual secuencial
271	30A	Relé de la bomba de combustible / Control de la bomba de combustible, DME – Electrónica Digital del Motor / Módulo de Voltaje Integrado – IVM
273	20A	Encendedor de cigarrillos delantero y trasero, Toma de 12V / Toma de carga de la guantera (12V)
278	5A	Sistema híbrido
279	5A	Cerradura de la tapa del maletero (portón trasero) / Cierre automático suave para el portón trasero
280	10A	Sistema híbrido
282	20A	Módulo de remolque
284	20A	Encendedor de cigarrillos delantero y trasero, Toma de 12V / Toma de carga de la guantera (12V), Módulo de remolque
289	20A	Módulo de remolque
295	30A	Módulo de remolque

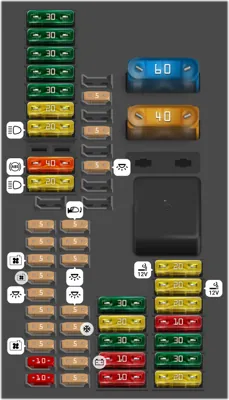

Panel de fusibles del habitáculo

N°	A	Descripción
-		Relé del terminal 30B
20	30A	Actuador de elevalunas eléctrico, puerta del conductor con electrónica de control
21	30A	Ventanilla del acompañante con electrónica de control
22	30A	Elevalunas eléctrico trasero del lado del conductor con electrónica de control
23	30A	Elevalunas eléctrico trasero del lado del acompañante con electrónica de control
24	30A	Carrete automático electromotriz reversible izquierdo (cinturón de seguridad)
25	20A	Centro de funciones del techo
26	20A	Faros, sensor de lluvia, sensor de luz
27	-	-
28	40A	Control Dinámico de Estabilidad (DSC), ABS, estacionamiento
29	20A	Faros, sensor de lluvia, sensor de luz
30	-	-
31	-	-
32	5A	Freno de estacionamiento, panel de control de la consola central
33	-	-
34	5A	Unidad de control del tablero de instrumentos
35	-	-
36	5A	Centro de funciones del techo (luz de mapa, luces interiores, iluminación ambiental, alarma)
37	-	-
38	-	-
39	60A	Controlador de dominio de la carrocería
40	40A	Motor del ventilador con etapa de potencia
41	-	-
46	20A	Encendedor de cigarrillos, portavasos termoeléctrico
47	20A	Encendedor de cigarrillos
48	20A	Calefacción de asientos
49	10A	Ajuste eléctrico de la columna de dirección
50	30A	Módulo de la barra de remolque
51	30A	B46, B48, B58, N63: Control electrónico de la transmisión, caja de transferencia, 4*4
52	20A	Electrónica de la calefacción del asiento del acompañante
53	30A	Módulo del asiento del conductor (con módulo de asiento), bloque de interruptores de ajuste del asiento del lado del conductor (sin módulo de asiento)
54	20A	Calentador auxiliar independiente
55	30A	Módulo del asiento del acompañante (con módulo de asiento), bloque de interruptores de ajuste del asiento del acompañante (sin módulo de asiento)
56	10A	Batería
57	10A	Asistente del conductor
59	5A	Espejos eléctricos, sensor de lluvia y luz
60	5A	Asistente del conductor
61	5A	Interruptor de luz de la guantera, luces interiores
62	5A	Luces interiores, unidad de control de potencia de 48V
63	5A	Sistema de aire acondicionado y ventilación
64	5A	Bloque de válvulas de ajuste de anchura del respaldo del conductor, bloque de válvulas de soporte lumbar del conductor, bloque de interruptores de ajuste del asiento (lado del conductor), luz de zona de pies (lado del conductor), retroiluminación del panel del respaldo del asiento del conductor, puerto de carga USB, módulo de inflado del asiento delantero izquierdo
65	5A	Bloque de válvulas de ajuste de anchura del respaldo del acompañante, bloque de válvulas de soporte lumbar del acompañante, bloque de interruptores de ajuste del asiento (lado del acompañante), iluminación de la zona de pies trasera (lado del acompañante), iluminación del panel trasero del respaldo del asiento del acompañante, conector USB para carga n.º 2, módulo de inflado del asiento delantero derecho
66	5A	Luz central superior del tablero de instrumentos, luz superior del tablero de instrumentos del lado del acompañante, luz central inferior del tablero de instrumentos, luz inferior del tablero de instrumentos del lado del conductor/acompañante, luz de la zona de pies delantera izquierda/derecha
67	5A	Caja de interruptores de la puerta del conductor, caja de interruptores del asiento de la puerta del conductor, iluminación de la manija interior de la puerta del conductor, iluminación del panel de revestimiento de la puerta del conductor (centro), iluminación del compartimento de la puerta del conductor, iluminación del panel de revestimiento de la puerta del conductor (superior), iluminación del altavoz de medios delantero izquierdo, iluminación del tweeter delantero izquierdo
68	5A	Espejo exterior del acompañante, caja de interruptores de la puerta del acompañante, iluminación de la manija interior de la puerta del acompañante, iluminación del panel de revestimiento de la puerta del acompañante (centro), iluminación del compartimento de la puerta del acompañante, iluminación del panel de revestimiento de la puerta del acompañante (superior), iluminación del altavoz de medios delantero derecho, tweeter delantero derecho iluminado
69	5A	Ventilador eléctrico, sistema DME, módulo IVM
70	5A	Cuadro de distribución trasero, relé de desconexión del ventilador eléctrico, ventilador eléctrico
71	5A	Luces interiores. Cámara de entorno (con cámara de entorno), cámara de visión trasera
72	5A	Indicador de cambio de velocidad, DSC, SMG
73	5A	Unidad de control del tablero de instrumentos
74	5A	Ventilador eléctrico, batería, 48V
75	10A	Módulo de seguridad en caso de colisión
76	10A	Caja de interruptores de la columna de dirección

Caja de fusibles y relés del módulo de control de la carrocería (BCM)

N°	A	Descripción
4	20A	Relé de bloqueo, relé de desbloqueo (puertas, tapa de llenado de combustible)
6	20A	Relé de bloqueo de la puerta del conductor (bloqueo de la puerta del conductor, bloqueo de la puerta del pasajero delantero, bloqueo de la puerta trasera del lado del conductor, bloqueo de la puerta trasera del lado del pasajero, actuador de bloqueo central de la puerta de llenado de combustible)
7	15A	Señal (pitido)
10	5A	Bloque de interruptores de la columna de dirección, rejilla de ventilación central delantera, panel de control de audio, unidad de control de iluminación, unidad principal
11	7.5A	Conector de diagnóstico, control electrónico de altura de conducción, plataforma de dinámica vertical
12	7.5A	Sistema de calefacción / aire acondicionado, módulo de función de la puerta trasera, sensor de lluvia / luz / sol / condensación
13	5A	Sistema de arranque/parada

Caja de fusibles del lado del conductor

N°	A	Descripción
-		Relé de terminal 30B
105	7.5A	Electrónica de máquinas eléctricas
107	10A	Híbrido
108	15A	Electrónica y gestión del motor
110	5A	Calentador eléctrico auxiliar, iluminación de altavoz de rango medio delantero
111	5A	Tablero de interruptores trasero
117	30A	[Híbrido]: Transmisión automática, caja de transferencia
