Caja de fusibles trasera
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 203 | 7.5A | Inyección de combustible y electrónica similar | |
| 204 | 5A | Sistema de aire acondicionado, asistencia a la conducción | |
| 206 | 5A | Asistencia a la conducción | |
| 208 | 5A | Asistencia a la conducción | |
| 209 | 5A | Sistema de sonido, indicador de marcha / DSC – Control dinámico de estabilidad / SMG – Caja de cambios manual secuencial, inyección de combustible y electrónica similar, sistema híbrido [Solo para G01] | |
| 210 | 5A | Módulo de control de funciones de la columna de dirección | |
| 212 | 15A | Pantalla de visualización frontal (HUD), infoentretenimiento | |
| 214 | 5A | USB | |
| 215 | 5A | Sistema de sonido, infoentretenimiento | |
| 216 | 5A | Infoentretenimiento | |
| 217 | 40A | Infoentretenimiento | |
| 218 | 20A | Sistema de audio | |
| 220 | 30A | Infoentretenimiento | |
| 224 | 30A | Relé del compresor de la suspensión neumática, sistema de conducción dinámica, nivel de carga | |
| 225 | 20A | Faros principales / sensor de lluvia / sensor de luz / control electrónico de altura de conducción | |
| 226 | 30A | Parasol trasero eléctrico, portón trasero | |
| 226 | 40A | Parasol trasero eléctrico, portón trasero | |
| 227 | 30A | Inyección de combustible y electrónica similar | |
| 230 | 30A | Cinturones de seguridad | |
| 231 | 30A | Desempañador de la luneta trasera | |
| 240 | 20A | Módulo de remolque | |
| 242 | 5A | Sistema híbrido [Solo para G01] | |
| 244 | 5A | Alarma del coche, relé de la bomba de combustible / control de la bomba de combustible, módulo de puerta / cierre suave automático, sistema híbrido [Solo para G01] | |
| 252 | 5A | Sistema híbrido [Solo para G01] | |
| 254 | 5A | Portón trasero | |
| 255 | 5A | Asistencia a la conducción | |
| 257 | 5A | Cinturones de seguridad | |
| 259 | 15A | Inyección de combustible y electrónica similar | |
| 262 | 5A | Sistema de aire acondicionado | |
| 263 | 7.5A | USB | |
| 264 | 10A | Portón trasero | |
| 267 | 30A | Asientos calefaccionados | |
| 269 | 30A | Indicador de marcha / DSC – Control dinámico de estabilidad / SMG – Caja de cambios manual secuencial, vehículo eléctrico de batería [Vehículo eléctrico de batería] [Solo para G08BEV] | |
| 271 | 30A | Relé de la bomba de combustible / control de la bomba de combustible, inyección de combustible y electrónica similar | |
| 273 | 20A | Encendedor de cigarrillos delantero y trasero, toma de corriente de 12V / toma de carga de la guantera (12V) | |
| 278 | 5A | Sistema híbrido [Solo para G01] | |
| 279 | 5A | Portón trasero | |
| 280 | 10A | Sistema híbrido [Solo para G01] | |
| 282 | 7.5A | Inyección de combustible y electrónica similar [Solo para G01] | |
| 282 | 20A | Módulo de remolque | |
| 284 | 20A | Encendedor de cigarrillos delantero y trasero, toma de corriente de 12V / toma de carga de la guantera (12V), módulo de remolque | |
| 289 | 20A | Módulo de remolque | |
| 295 | 30A | Encendedor de cigarrillos delantero y trasero, toma de corriente de 12V / toma de carga de la guantera (12V), módulo de remolque | |
| 296 | 20A | Módulo de remolque |

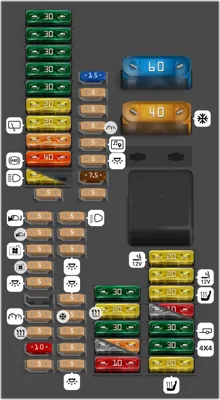

Caja de fusibles delantera derecha
| N° | A | Descripción | |
|---|---|---|---|
| 20 | 30A | Ventanillas eléctricas con función anti-atrapamiento | |
| 21 | 30A | Ventanillas eléctricas con función anti-atrapamiento | |
| 22 | 30A | Ventanillas eléctricas con función anti-atrapamiento | |
| 23 | 30A | Ventanillas eléctricas con función anti-atrapamiento | |
| 24 | 30A | Cinturones de seguridad | |
| 25 | 20A | Módulo de capota de repuesto; Relé alterno | |
| 26 | 20A | Limpiaparabrisas trasero / Faros, sensor de lluvia, relé del sensor de luz | |
| 27 | 5A | Alarma del coche | |
| 28 | 40A | ABS (Sistema antibloqueo de frenos), DSC (Control dinámico de estabilidad), Freno de mano | |
| 29 | 20A | Faros, sensor de lluvia, sensor de luz | |
| 32 | 5A | Freno de mano, panel de control de la consola central | |
| 33 | 5A | Vehículo eléctrico de batería [Battery Electric Vehicle] [Solo para G08BEV] | |
| 34 | 5A | Tablero de instrumentos | |
| 35 | 5A | Indicador de marcha / DSC – Control dinámico de estabilidad / SMG – Caja de cambios manual secuencial, Asistencia a la conducción, Infoentretenimiento | |
| 36 | 5A | Alarma del coche, Módulo de capota de repuesto; Relé alterno, Luces interiores | |
| 37 | 7.5A | Vehículo eléctrico de batería [Battery Electric Vehicle] [Solo para G08BEV] | |
| 39 | 60A | BDC | |
| 40 | 40A | Sistema de aire acondicionado, Ventilador eléctrico | |
| 46 | 20A | Encendedor delantero y trasero, toma de 12V / Toma de carga de la guantera (12V) | |
| 47 | 20A | Encendedor delantero y trasero, toma de 12V / Toma de carga de la guantera (12V) [Solo para G01], Vehículo eléctrico de batería [Battery Electric Vehicle] [Solo para G08BEV] | |
| 48 | 20A | Asientos calefaccionados | |
| 49 | Reserva | ||
| 49 | 10A | Vehículo eléctrico de batería [Battery Electric Vehicle] [Solo para G08BEV] | |
| 50 | 30A | Módulo de remolque [Solo para G01] | |
| 51 | 30A | Indicador de marcha automática, Sistema EDC, Sistema de tracción total / Indicador de marcha, EDC, Control de transmisión automática, AWD [Solo para G01], Sistema híbrido [Solo para G01] | |
| 52 | 20A | Asientos calefaccionados | |
| 53 | 30A | Ajuste de asientos | |
| 54 | 20A | Calefacción / Calefactor auxiliar independiente [Solo para G01] | |
| 55 | 30A | Ajuste de asientos | |
| 56 | Reserva | ||
| 56 | 5A | Vehículo eléctrico de batería [Battery Electric Vehicle] [Solo para G08BEV] | |
| 57 | 10A | Asistencia a la conducción | |
| 59 | 5A | Espejo retrovisor electrocrómico, Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción | |
| 60 | 5A | Asistencia a la conducción | |
| 61 | 5A | Nivel de carga, Luces interiores | |
| 62 | 5A | 48V [Solo para G01], Luces interiores | |
| 63 | 5A | Sistema de aire acondicionado, Vehículo eléctrico de batería [Battery Electric Vehicle] [Solo para G08BEV] | |
| 64 | 5A | Ajuste de asientos | |
| 65 | 5A | Ajuste de asientos | |
| 66 | 5A | Luces interiores | |
| 67 | 5A | Ajuste de asientos, Espejos eléctricos, Luces interiores | |
| 68 | 5A | Espejos eléctricos, Luces interiores | |
| 69 | 5A | Ventilador eléctrico, Inyección de combustible y electrónica similar | |
| 70 | 5A | Ventilador eléctrico, Inyección de combustible y electrónica similar | |
| 71 | 5A | Luces interiores | |
| 73 | 5A | Tablero de instrumentos | |
| 74 | 5A | Calefacción / Calefactor auxiliar independiente [Solo para G08BEV], Ventilador eléctrico, Fusible de batería [Solo para G08BEV], 48V [Solo para G01] | |
| 75 | 10A | Cinturones de seguridad | |
| 76 | 5A | Módulo de control de funciones de la columna de dirección |
Caja de fusibles delantera izquierda
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de terminal 30B | ||
| 105 | 7.5A | Inyección de combustible y electrónica similar | |
| 107 | 10A | Relé de la bomba de combustible / Control de la bomba de combustible, sistema híbrido [Solo para G01] | |
| 108 | 15A | Inyección de combustible y electrónica similar, sistema híbrido [Solo para G01] | |
| 110 | 5A | Calefacción / Calefactor auxiliar independiente, sistema híbrido [Solo para G01] | |
| 111 | 5A | Tablero de interruptores trasero | |
| 117 | 30A | Indicador de marcha, EDC, Control de transmisión automática, AWD, sistema híbrido [Solo para G01] |
Caja de fusibles del controlador de dominio de la carrocería
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Módulo de control de funciones de la columna de dirección, Asistencia a la conducción, Infoentretenimiento, Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción | |
| 2 | 7.5A | Diagnóstico a bordo (OBD), Relé del compresor de la suspensión neumática, Sistema de conducción dinámica, Nivel de carga | |
| 3 | 7.5A | Sistema de aire acondicionado, Parasol trasero eléctrico, Portón trasero, Faros principales / Sensor de lluvia / Sensor de luz / Control electrónico de altura de conducción | |
| 4 | 5A | Fusible de batería [Solo para G01], Infoentretenimiento, Módulo de puerta / Cierre suave automático, Sistema Start-Stop | |
| 5 | 20A | Módulo de puerta / Cierre suave automático | |
| 6 | 20A | Módulo de puerta / Cierre suave automático | |
| 7 | 15A | Bocina |
Caja de fusibles del controlador de dominio de la carrocería (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 4 | 20A | Relé de bloqueo, relé de desbloqueo (puertas, tapa de llenado de combustible) | |
| 6 | 20A | Relé de bloqueo de la puerta del conductor, relé de bloqueo (bloqueo de la puerta del conductor, bloqueo de la puerta del pasajero delantero, bloqueo de la puerta trasera del lado del conductor, bloqueo de la puerta trasera del lado del pasajero, actuador de bloqueo central de la puerta de llenado de combustible) | |
| 7 | 15A | Señal (pitido) | |
| 10 | 5A | Bloque de interruptores de la columna de dirección, rejilla de ventilación central delantera, panel de control de audio, unidad de control de iluminación, unidad principal | |
| 11 | 7.5A | Conector de diagnóstico, control electrónico de altura de conducción, plataforma de dinámica vertical | |
| 12 | 7.5A | Sistema de calefacción / aire acondicionado, módulo de función de la puerta trasera, sensor de lluvia / luz / sol / condensación | |
| 13 | 5A | Sistema Start/stop |
